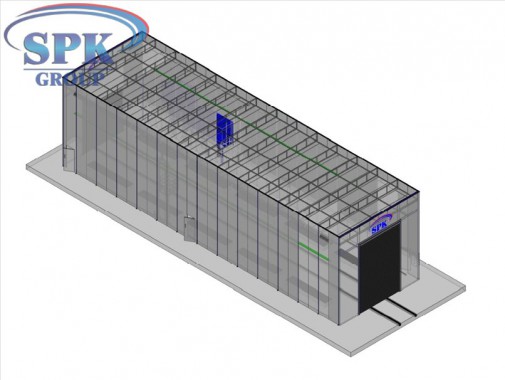

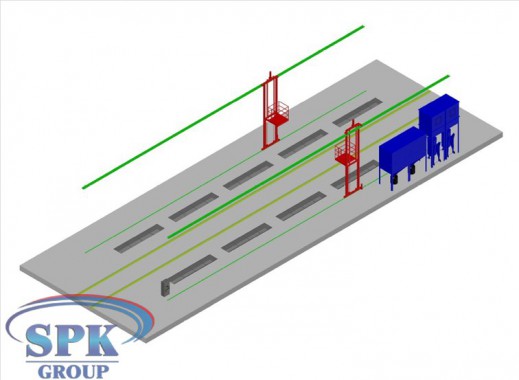

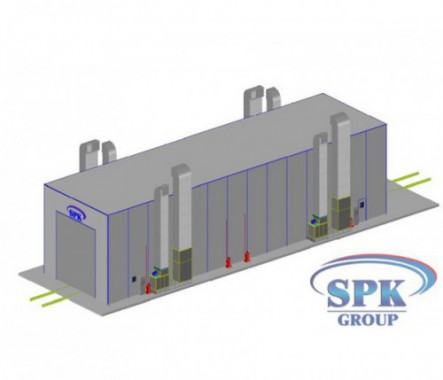

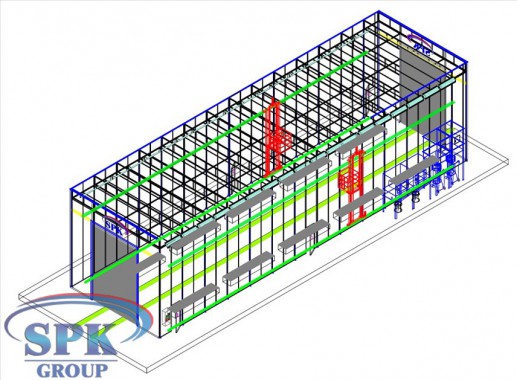

Окрасочно-сушильный комплекс проходного типа для жд транспорта- SPK-29.8.7


Спецификация оборудования. Камера покрасочно-сушильная и Камера для грунтования деталей

Общее описание камеры

Секции

1

Внутренние габариты ОСК (Д-Ш-В)

28800-8000-7090 mm

Размеры внешние

29000-9930-7860 mm

Вытяжка

Проходит через фундамент

Воздушные массы направлены

Вниз

Параметры вытяжки

Каналы

Две шт.

Габариты канала (ДШ)

26.000х700 mm

Ряды решеток

два ряда



Конструкция решеток

включает: скрученную арматуру + плоские полосы с основой из стали

Покрытие решеток

Оцинковка

Нагрузка с максимальным значением

2.000 кг/кв м

Описание кабины

Описание каркаса

Силовой

Исполнение конструкции из стали

+

Описание основной двери

Тип двери

Ворота роллетные

Число основных дверей в камере

2 штуки

Просвет ворот

5000 х 6000 (ШВ)

Основа

Сталь в основе

Окна в двери

Отсутствуют

Уплотнение

Резиной с теплоизоляцией

Характеристики панелей стен

Толщина панели (mm)

50

Толщина стали в mm

0,6

Описание наполнителя

Вата минеральная, произведенная на осн. базальтового волокна

Характеристики наполнителя

Негорючий с пропиткой антисептиком

Плотность заполнения ватой минеральной (кг/куб м)

32,0

Параметры сервисной двери

Количество

четыре двери

Габариты

800 х2000 (ШВ)

Расположение

справа

слева

Окно, размещенное в сервисной двери

Прямоугольной со скругленными углами окно, уплотнено теплоизоляционной резиной

Характеристики крыши

Конструкция

Из панелей сендвич, форма прямая

Наличие стальной конструкции

Каркас стальной силовой

Основа крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

Наименование фильтров SP - 600 G

Характеристики системы освещения 710-1.000 Люкс

Параметры верхнего света (угол 45 град)

По четыре лампы в 40-ка плафонах

Расположены по периметру

Каркас крепления светильников

Сталь в основе

Параметры нижнего света (плафоны в стеновых панелях)

в 40-ка плафонах по две лампы

Описание группы приточно-вытяжной фильтрации (при воздухообмене 120 крат/час)

Положение генератора относительно камеры

Справа

слева

Описание генераторной группы

Конструкция квадратная, сталь в основе

Обшивка

Стальной лист в основе каркаса

Способ управления потоками воздуха

Заслонка автоматич.

Генераторы в приточной группе

4 генератора притока

Генераторы в вытяжной группе

4 шт. генератора вытяжки

Воздушные массы в груп. притока направляются

В вытяжке воздушные массы направляются

Параметры  приточного двойного вентилятора

Искро- взрывозащитное исполнение

Параметры вытяжного двойного вентилятора

Искро- взрывозащитное исполнение

Мощность вентилятора данной группы - 18кВт

Мощность вентилятора данной группы - 18кВт

Значение производительности:      192 000 м3 /час

Значение произв-сти:      192 000 м3 /час

Знач. давления (в Па) 760

Знач. давления (в Па) 760

Управление обеими группами

Заслонка автоматическая

Тепловая система SPK

Элементы системы отопления

Варианты элементов системы: Горелка дизельная/ газовая, пар, вода, электронагрев

Кол-во теплообменников

4 шт.

Мод.  дизельных горелок

R5 либо R5G

Производительность каждой горелки

1.600 кВт

Структура теплообменника

отверстие антивзрывчатое с мультициклом

Мощ-ть (без рекуператора)

1.600 кВт

Значение мощности с рекуператором

1.050 кВт

Параметры системы фильтров

Фильтр приточный

Имеет в конструкции: потолочный фильтр и карманчатый

Вытяжной фильтр

Угольный и вытяжной фильтры в конструкции вытяжного фильтра

IP65 Система регулировки технологических режимов

 Панель управления

В число режимов входит: окраска, температурное нарастающее распыление, сушка до 60-ти˚С, регулирование времени сушки, выключатели осветительной системы и питания, метр часовой, индикатор отказной и аварийная остановка, термостат

Управляющий элемент

Контроллер реле



Параметры системы питания

- двигателя

3 по 380Вт

50 Гц

-  осветительной системы

220 Вт/

50Гц

Мощность совокупная 194 кВт



2. Спецификация оборудования. Камера дробеструйная.

Характеристики дробеструйной камеры

Габариты внутр. (Д-Ш-В):

28.800-8.000-7.090 mm

Размеры внешние

29.000-8.200-7.86 mm

Вытяжка

Размещается ч/з пол

Направление воздушных масс

Вниз

Параметры вытяжки

Каналы вытяжки

3 шт.

Габариты канала



26.000 * 770 мм/каждый канал

Количество рядов

три ряда



Конструкция решеток

включает: скрученную арматуру плоские полосы с основой из стали

Покрытие

Оцинкованное

Максимальное знач. нагрузки

1.000 кг/ кв м

Параметры кабины

Конструкция каркаса

Каркас силовой

Конструкция стальная

стальная

Описание основной двери

Тип

Ворота роллетные + защитная штора

Число

две двери

Размеры

5000 х6.000 (Ш В)

Материал

сталь оцинкованная в основе

Разделение камеры

--

Структура окон

--

Уплотнение

Прокладывается теплоизоляционной резиной

Защита от дроби

Покрытие резиновое

Характеристики панелей стен

Толщина панели в mm

50

Толщина стали в мм

0,6

Наполнение

Ватой минеральной

Параметры наполнителя

Негорючий и пропитка антисептиком

Плотность (в кг / м3)

32

Укрытие

Материал дробезащитный

Характеристика сервисной двери

Колич-во дверей

4

Габариты дверей

800 х 2.000 (ШВ)

Описание двери

Сплошная

Характеристика двери

Дверь герметичная с уплотнением из резины

Характеристика крыши

Структура

Прямая структура, из сендвич-панелей 50 мм толщины

Параметры конструкции

Каркас стальной силовой

Конструкция потолка

из стали

Покрытие каркаса

++

Панели крыши

Из вата минеральной

Система осветительная в  камере

Свет потолочный

40 плафонов

Каркас, где крепятся крепления светильники

Основа из стали

Защита от дроби

При помощи специализированного стекла

Проводка

В виде металлорукава

Характеристика группы подготовки и подогрева воздуха

Размещение генератора относительно камеры

Слева

Параметры генераторной группы

Конструкция квадратная, выполняется из стали

Обшивка

Каркас групп включает в себя теплоизоляционные панели

Регуляция воздушных масс

Заслонка автоматическая

Число генераторов притока

один

Число генераторов вытяжки

один

Направление потока воздуха в приточной группе

Воздушные массы направляются сверху вниз

Направление потока воздуха в вытяжке

Воздушные массы направляются снизу вверх

Параметры  приточного двойного вентилятора

Искро- и взрывозащита

Параметры вытяжного двойного вентилятора

Искро- и взрывозащита

Знач. мощности (в кВт) - 15 кВт

Знач. мощности (в кВт) - 15 кВт

Производительность приточной группы:      40 тыс м³/час

Производительность вытяжной группы:    40 тыс м³/ч

Значение давления (в Па) 780

Значение давления (в Па) 780

Управление воздушным притоком

Заслонка автоматическая

Управление вытяжным потоком

Заслонка ручная

Параметры тепловой системы ОСК

Элемент

Электричество. Дизельная горелка.

Теплообменники

Один

Модель горелок

R5

Производительность горелки

360 кВт

Параметры теплообменника

отверстие антивзрывчатое с мультициклом

Фильтрационная система

Фильтрация приточной группы

Фильтр основной карманной формы и потолочный

Фильтрация вытяжной группы

Стекловолоконный + угольный фильтры

Параметры системы регенерации дроби

Способ регенерации

сепаратор DBS-200, установлены вентили дистанционного управления

Параметры системы подачи дроби

2 шт - DBS-200

Напорные рукава Ø 32мм, сопло вентури Ø 8мм.

Значение давления (в бар)

6-9

Автоматика управления

контроллер

Параметры системы фильтрации дроби

Бункер-накопитель 200 литров с фильтровальным ситом (2-мм ячейки сита)

Параметры системы сбора дроби

Пол скребковый

Снабжается грейферными скребками. Установлена линейка сбора абразива вдоль стен камеры окраски. Высота пола 180 mm с шириной линейки 1.12 m. Решетчатый настил пола, привод скребков пневматический.

Управление пневмоприводами

Автоматическое с использованием контроллера



Характеристика системы питания

- осветительной системы (Вт и Гц)

220

 50

- освещения

(в Вт) 3 х380 Вт и (в Гц) 50



Мощность общая  45 кВт
