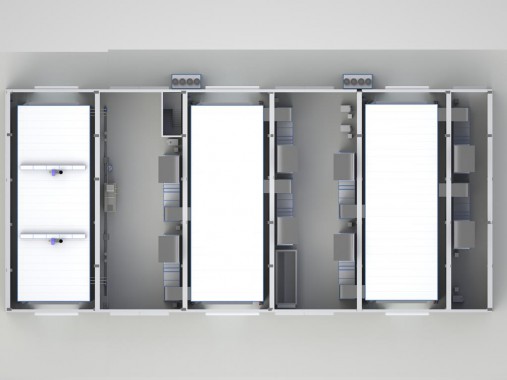

Оборудование в составе Комплекса:

1. 2 окрасочно-сушильные камеры проходного типа, внутренние габариты: 27х10х7 м;

2. Дождевальная проходная камера, внутренние габариты: 27х10х7 м;

3. Краскоприготовительное отделение с внутренними габаритами 10х3х2,2 м.

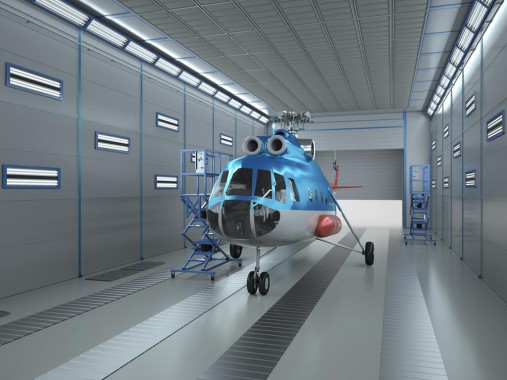

Данный комплекс предназначен для подготовки вертолетов без лопастей, в сборе, к окраске, а также для нанесения на них ЛКП, сушки и проверки герметичности путем дождевания.

Камеры комплекса располагаются внутри отапливаемого производственного здания, разделяются двумя производственными помещениями.

Применение окрасочно-сушильных камер: нанесение ЛКП, сушка при повышенной температуре. В камере обеспечен равномерный поток очищенного и подогретого воздуха. Направление потока сверху вниз обеспечивает ЛКМ на подготовленные изделия.

Габариты вертолетов для работы в комплексе: 19,7х4,8х5,13 м. Вес: 8,3 т.

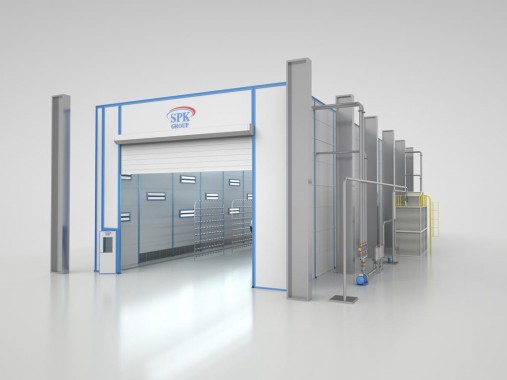

Кабина: каркас силовой, обшивка сэндвич-панелями 80 мм. Для проезда вертолетов внутрь предусмотрены 2 роллетных ворот, размер 7х7 м. 3 сервисные двери для персонала.

Приток воздуха – через потолочные фильтры. 4 приточно-вытяжных агрегата. Энергоноситель – электричество. Все вентагрегаты в камере комплектуются жидкостными воздухонагревателями.

Для регуляции температуры воздуха в кабине система вентиляции дополняется системой охлаждения.

Осветительная система. По 30 боковых и потолочных светильников. Уровень освещенности – 750 Лк.

Дождевальная камера применяется для проверки герметичности вертолетов методом дождевания по ГОСТу. Работа камеры осуществляется в полуавтоматическом режиме с продолжительностью такта в 10 мин. Камера имитируется воздействие влажной среды. Установка предусмотрена внутри проектируемого отапливаемого здания.

Технические характеристики
Канал
Габариты ОСК
