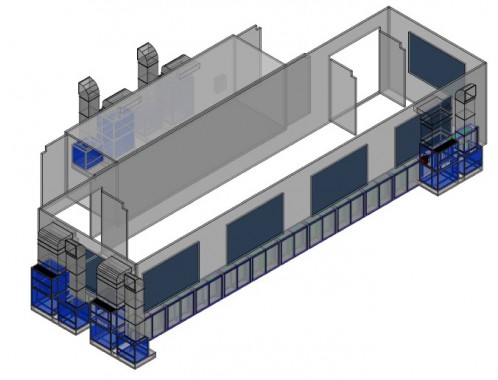

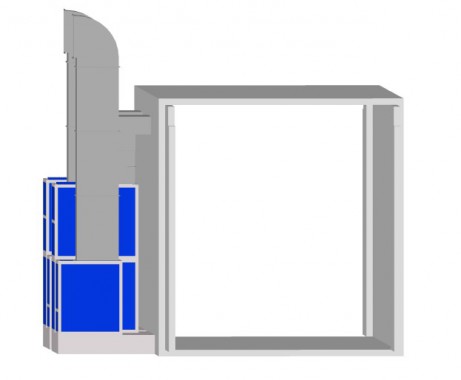

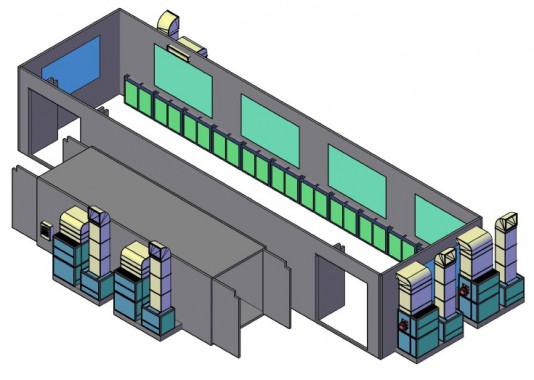

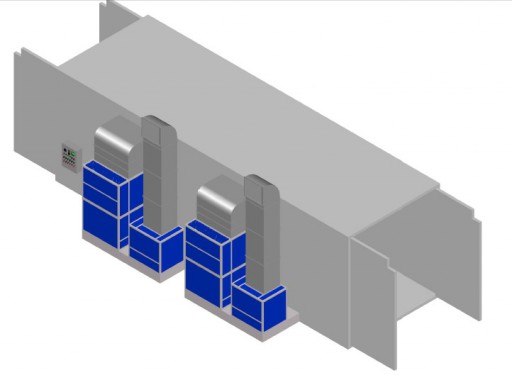

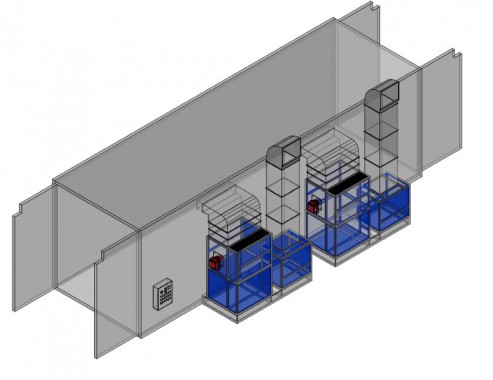

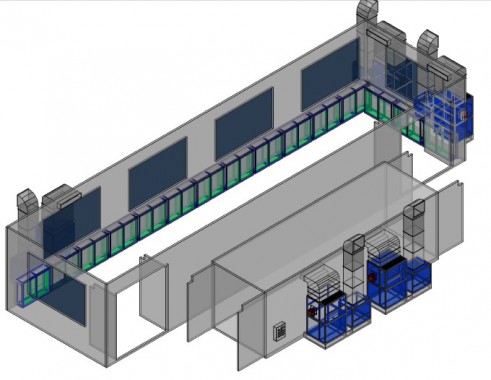

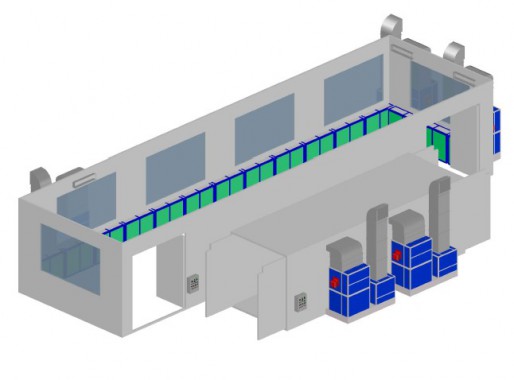

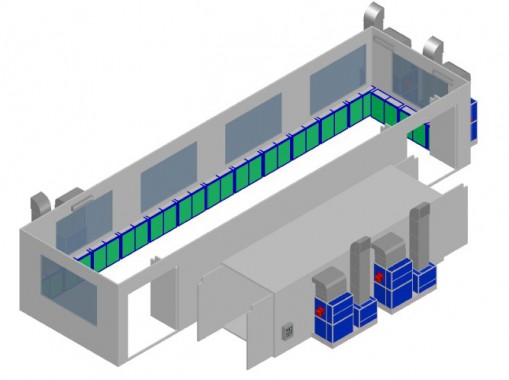

Модернизация покрасочно-сушильной камеры для военной техники SPK-25.5.6
1. Спецификация оборудования.
Габариты | |||||
-внутренние (мм) | 25000*5000*6000 | Внешние размеры |
| ||
Поток воздуха | двигается сверху вниз | Описание вытяжки | Ч/з стенку камеры | ||
Вытяжка | |||||
Каналы вытяжки | два канала | Габариты каждого канала | 17600*770 мм | ||
Ряды решеток | 2 ряда | Описание решеток | решетки, в составе которых плоские стальные полос ыс добавлением 10-ти мм стальной скрученной арматуры | ||
Дверь главная | |||||
Количество | 2 шт. | Ворота | 3600* 4000 мм (ШВ) | ||
Описание приточной группы. Описание группы вытяжки. | |||||
Генератор расположен | На левой стороне | Генераторная группа | Конструкция стальная квадратной формы | ||
Обшивка в гр притока и вытяжки | в основе каркаса панели с теплоизоляцией | Регулирование воздушных потоков | Заслонкой автоматической | ||
Направление потока воздуха в гр. притока | Вниз | Направление потока в вытяжной гр. | Снизу вверх | ||
Генераторы гр. притока | 3 | Генераторы гр. вытяжки | 3 шт. | ||
Характеристики сдвоенного центробежного вентилятора гр. притока |
|
Описание центробежного сдвоенного вентилятора гр. вытяжки |
| ||
Производство Siemens | Производство Siemens | ||||
Уровень мощности 2* 4,5 кВт | Уровень мощности 1х7,5 кВт | ||||
Уровень производительности: 81 000 м³/час | Уровень производительности 80 000 м³/час | ||||
Значение давления 780 Па. | Значение давления 745 Па. | ||||
Приток воздуха | регулируется автоматической заслонкой | Поток воздуха в гр.вытяжки | регулируется ручной заслонкой | ||
Тепловая система | |||||
Описание горелки | Горелка дизельная (закрытая уличная) | Количество
| 3 теплообменника | ||
Горелки | модель RС | Значение производительности горелок Расход топлива | 720.000кВт
9-34.0 кг/час | ||
Теплообмениик. Конструкция. | -Мультицикл - антивзрывчатое отверстие | ||||
Система фильтров | |||||
Приточный фильтр. Описание. | В конструкцию притока входят: фильтр основной (карманчатый) и потолочный | Фильтр вытяжки | В конструкцию входят: для тонкой очистки + стекловолоконный фильтры | ||
Описание системы, контролирующей технологические режимы. IP 65 | |||||
Управляющий компонент | Реле контроллер | ||||
Панель управления | Режим: окраска при 20-ти градусах, температурное распыление при нарастании, выключатели освещения и питания, индикатор отказа и чрезвычайная остановки, часовой метр | ||||
Эл/питание | |||
Питание двигателя | 3 х380 Вт/ 50Гц | освещение | 220 Вт и 50Гц |
Мощность общ. 9-41 кВт |
Количество каналов: 2 канала
Канал
Вытяжка: Ч/з стенку камеры
Направление воздушного потока: Вниз
Внутренние габариты камеры (ДхВхШ): 25000*5000*6000 мм
Габариты ОСК
