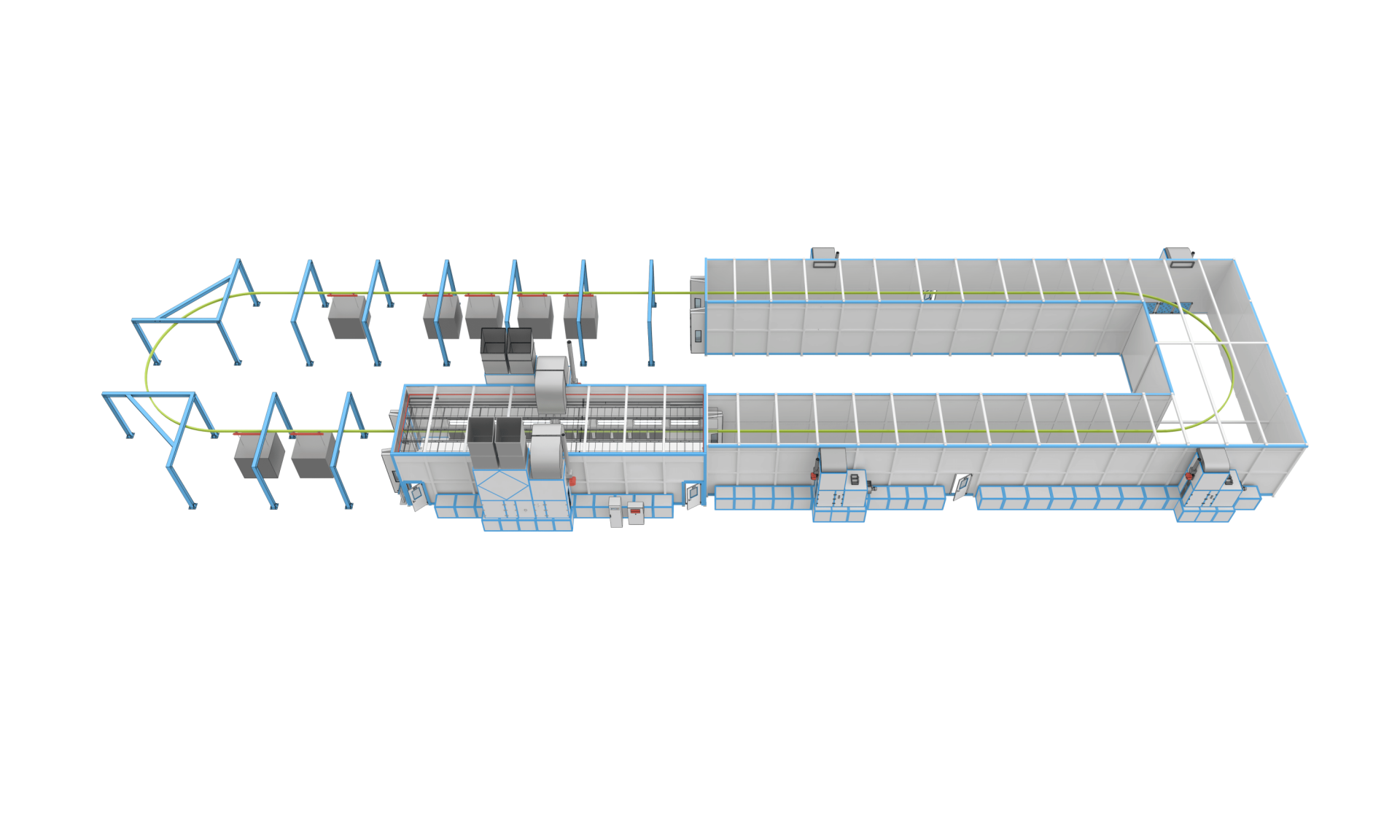

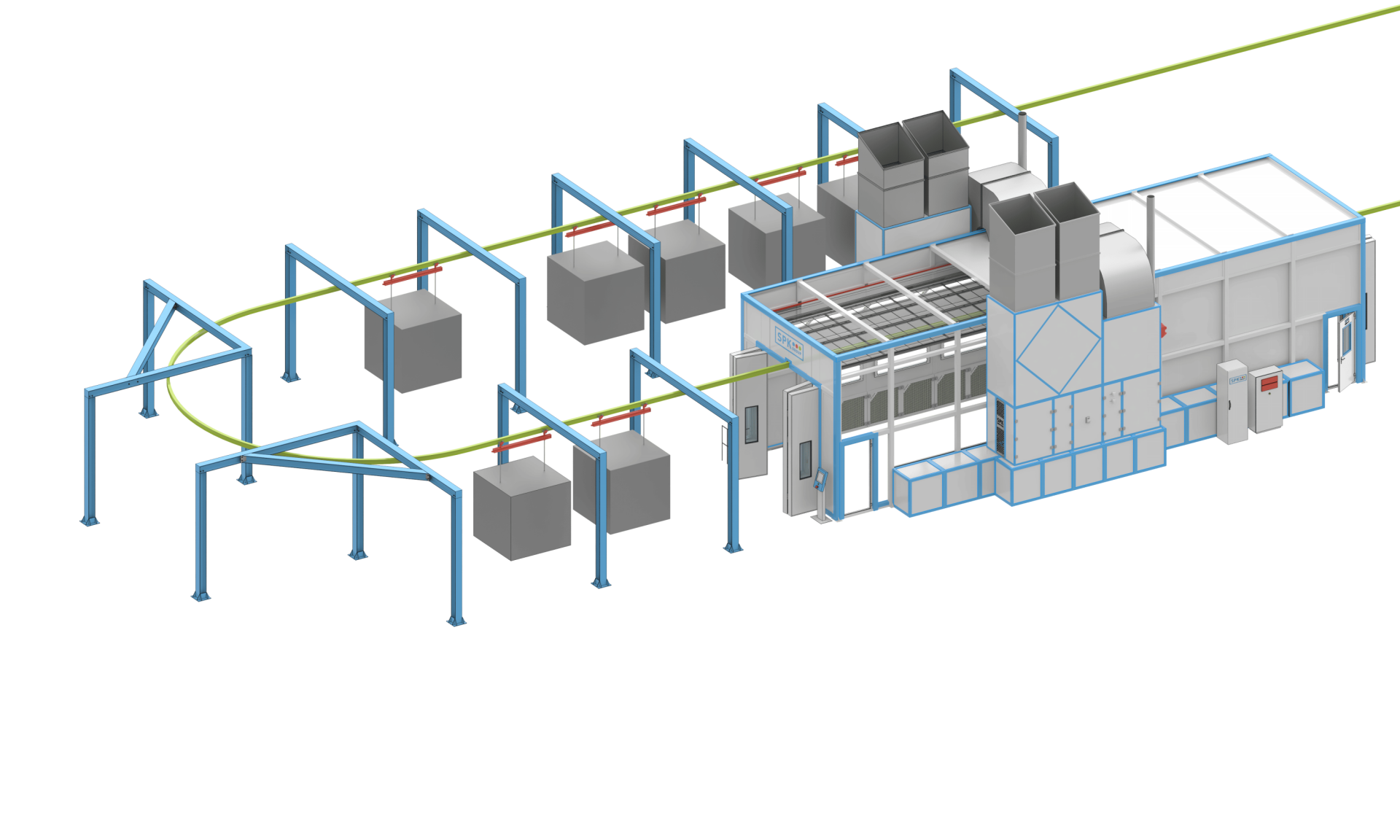

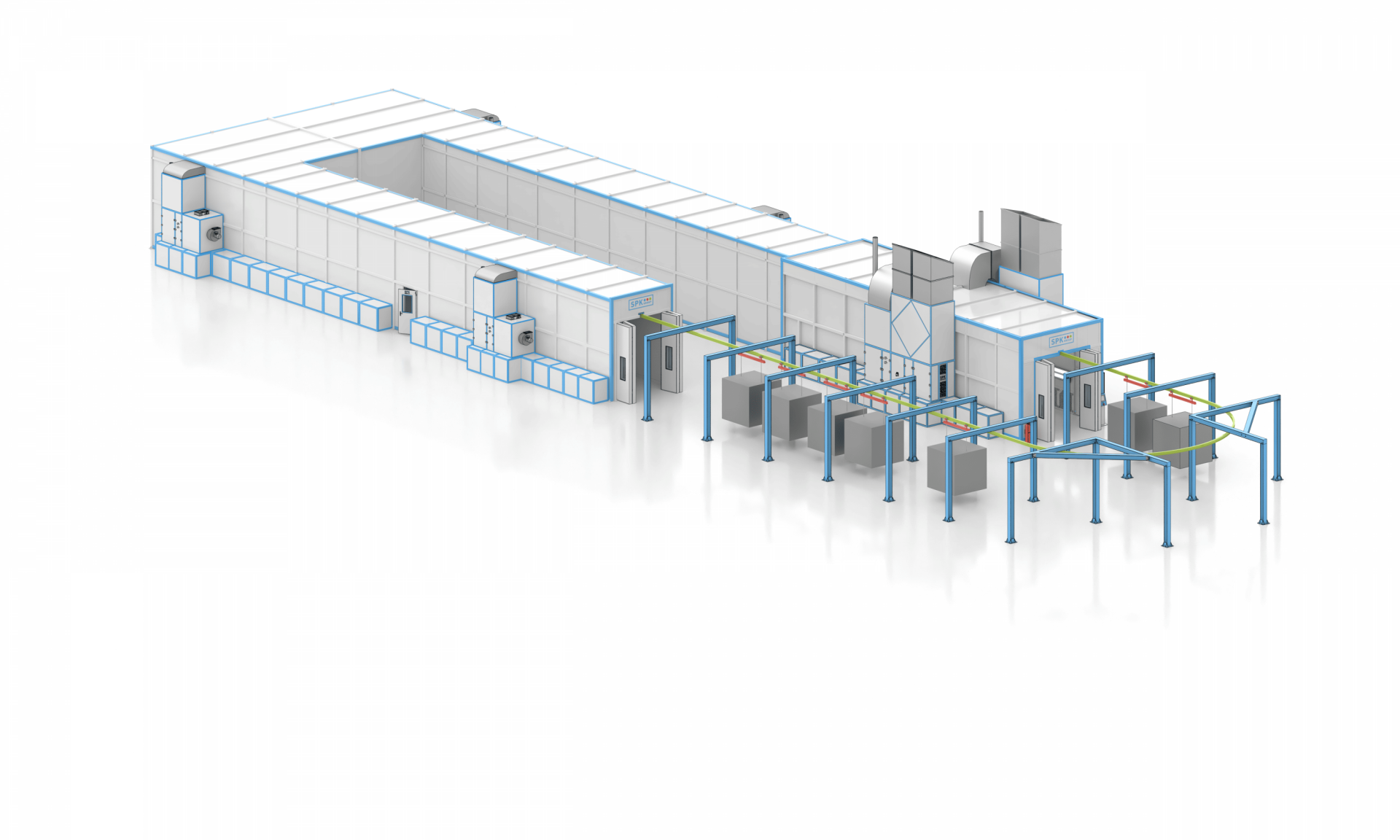

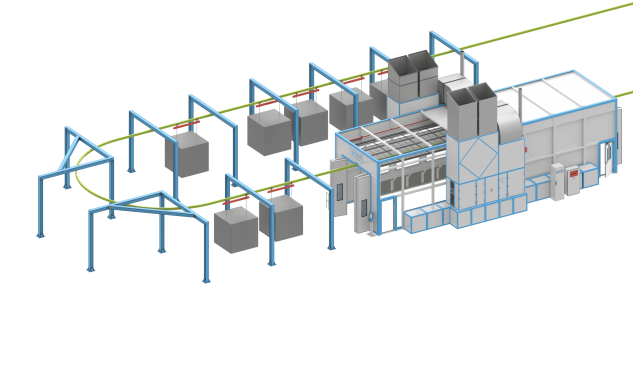

Техническое описание окрасочно-сушильного комплекса SPK-62.14.4 на базе подвесного конвейера

Индустриальный комплекс SPK предназначен для поточной ручной обработки средне- и крупногабаритных металлоконструкций жидкими лакокрасочными материалами (ЖЛКМ) с последующим циклом температурной полимеризации. Автоматизация межоперационной логистики обеспечивается встроенной рельсовой системой верхнего базирования.

1. Спецификация малярного бокса сквозного типа SPK-SСB-16.5.4

Модуль предназначен для интеграции в общую тепловой контур производственного цеха. Задачей блока является ручное распыление эмалей и грунтов, при этом подача заготовок автоматизирована.

Конструктивное исполнение и геометрия

Основой модуля выступает сверхпрочный стальной скелет, который одновременно воспринимает весовые и динамические нагрузки от элементов транспортной эстакады.

Аэродинамика, нагрев и фильтрация воздуха

Вентиляционная система работает в проточном режиме с полной утилизацией тепла и абсолютным обновлением воздушной массы для обеспечения взрывобезопасности.

• Климатический блок: Два приточно-вытяжных модуля SPK-VU-24, укомплектованных газовыми горелками и пластинчатыми теплообменниками-рекуператорами.

• Вектор движения воздуха: Вертикальный ламинарный поток (сверху вниз). Чистый воздух нагнетается через потолочный распределительный пленум, а загрязненный туман всасывается через продольные заборные каналы в нижней части боковых стен.

• Двухступенчатая сепарация:

  • На притоке: Первичные карманные кассеты G4 в вентагрегате + финишный потолочный мат тонкой очистки M5.

  • На вытяжке: Настенные сухие краскоостанавливающие фильтры G3 (стекловолокно) + барьерные элементы G4 в вытяжном шкафу.

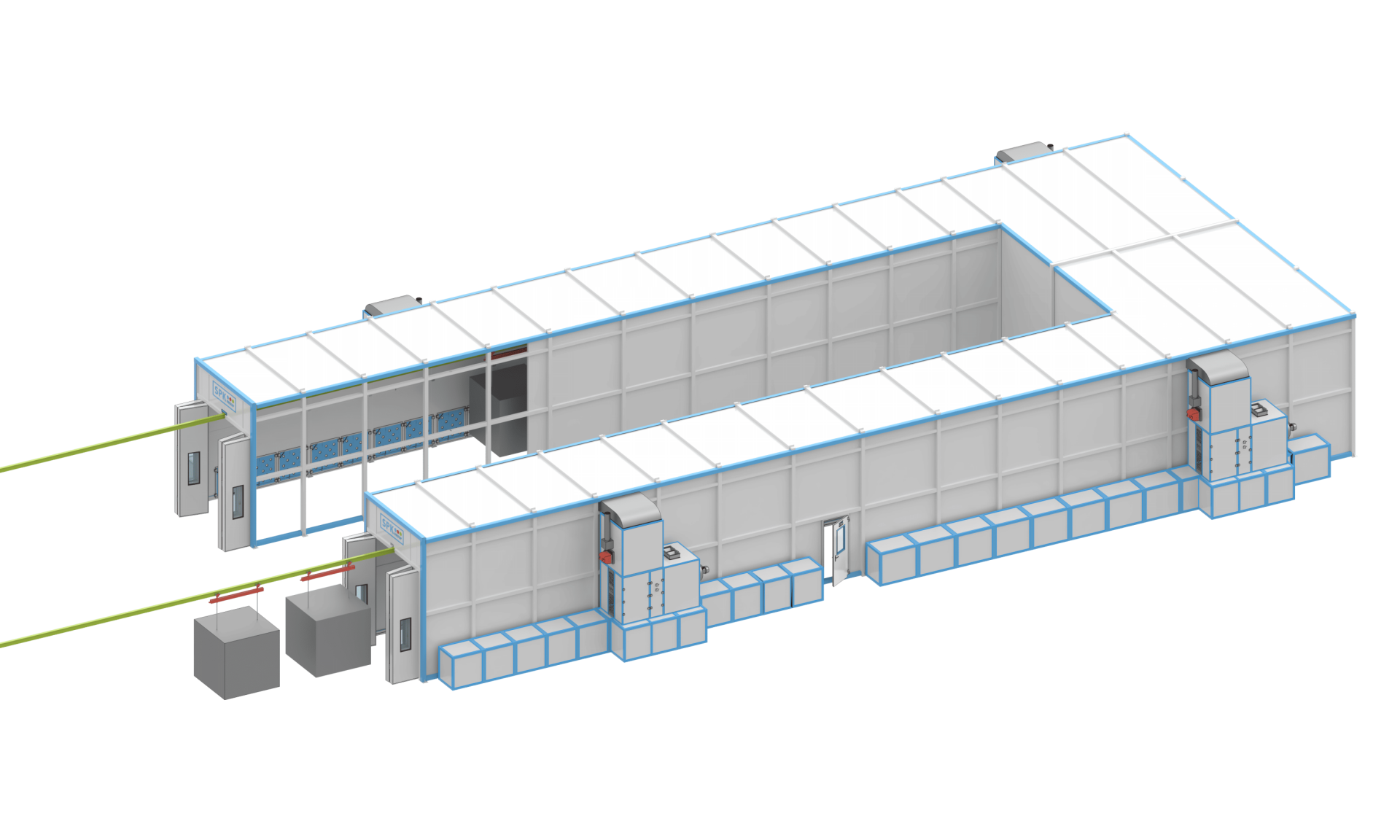

2. Параметры линейного коридора термоотверждения SPK-CB-67.4.4

Высокопроизводительный сушильный тоннель обеспечивает форсированное и однородное запекание защитно-декоративного слоя при стабильном температурном фоне.

Техническая база и изоляция

• Внутренний объем: Протяженность — 67,2 м, рабочая ширина — 3,2 м, высота — 3,6 м.

• Несущий каркас: Жесткая металлическая рама, усиленная под монтаж рельсового пути и сервисного подиума. Обшивка выполнена из минераловатных сэндвич-панелей (80 мм, оттенок RAL 9003).

• Входная группа: Два комплекта торцевых распашных ворот ручного типа. Проектный габарит створок — 2600 × 3600 мм (подлежит уточнению под конфигурацию подвешенных деталей).

• Предельный нагрев: Внутренняя атмосфера рассчитана на поддержание температуры до +80 °C.

Рециркуляционный обогрев и вентиляция

Сушка функционирует по энергосберегающей схеме с высокой степенью возврата тепла:

• Рециркуляционный цикл: От 85% до 90% нагретого воздуха постоянно циркулирует внутри системы после прохождения фильтров. Обновление объема за счет притока с улицы и выброса летучих фракций составляет не более 10–15%.

• Направление потоков: Восходящее (подача среды осуществляется через нижние стеновые решетки, отвод — через потолочные воздухоприемники).

• Термическая мощность: Вдоль боковых стен распределены 4 циркуляционных вентиляционных модуля. Производительность каждого устройства — 23 000 м³/ч. Обогрев реализуется выносными газовыми теплогенераторами. Вытяжные узлы установлены на кровле бокса.

• Инспекционное освещение: Внутри смонтированы взрывозащищенные светодиодные светильники для безопасного визуального контроля и обслуживания.

Важное уведомление для проектного отдела заказчика: Разработка, закупка и прокладка наружных трасс (включая дымовые трубы, внешние участки коробов за периметром кабин, опорные металлоконструкции и теплоизоляционные скорлупы воздуховодов) силами SPK GROUP не осуществляются и относятся к зоне ответственности покупателя.

3. Тяжелый подвесной конвейер SPK-CS-130.4

Механизированная рельсовая система верхнего базирования координирует пошаговое перемещение тяжеловесных заготовок по этапам окрасочного цикла.

• Тип механизма: Грузонесущий подвесной конвейер приводного типа с тактовым (дискретным) принципом позиционирования. Включает ходовые каретки, направляющие профили и специализированные ложементы.

• Пространственная протяженность: Развернутая длина транспортного пути — около 130 м, высотная отметка подвеса — 3,6 м.

• Нагрузочная способность: Усиленный узел подвеса рассчитан на максимальную массу изделия до 2000 кг на одну грузовую штангу.

• Комплектация: 48 рабочих штанг (траверс) длиной по 1,5 м каждая (размеры финализируются при согласовании КД).

• Топология цеха: Выделен 1 участок для фиксации необработанных деталей (загрузка) и 1 изолированный пост для снятия готовой продукции (разгрузка).

4. Автоматизация, КИПиА и диспетчеризация

Каждый технологический сектор снабжен локальным комплексом автоматики. Электрооборудование размещено в защищенных силовых шкафах со степенью изоляции оболочки IP54.

Вся логика процессов малярного участка и конвейера сушки координируется программируемыми логическими контроллерами (ПЛК). Взаимодействие с мастером смены организовано через цветные графические терминалы (сенсорные панели оператора). Электроника контролирует соблюдение температурных графиков, координирует такты движения подвесной системы, отслеживает степень загрязнения фильтрующих материалов и регулирует обороты вентиляторов.
