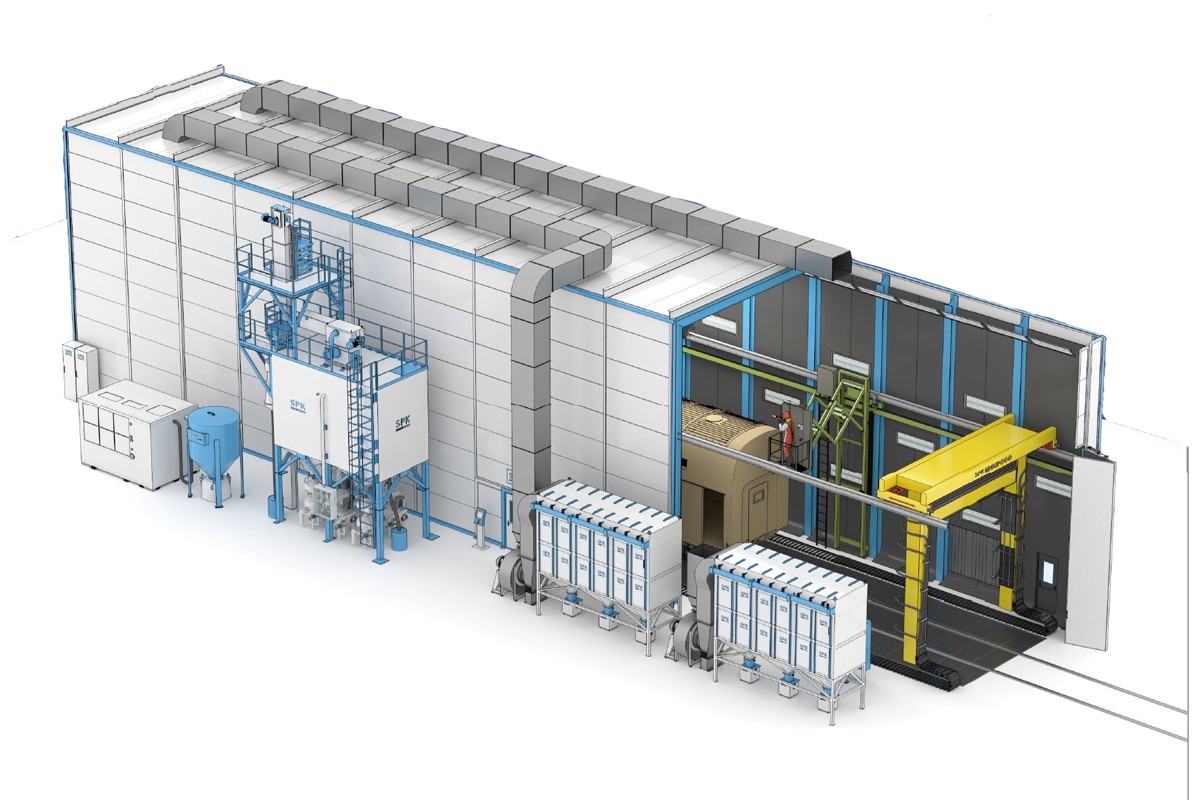

Автоматизированная дробеструйная камера для жд вагонов SPK-SBB-38.8.8

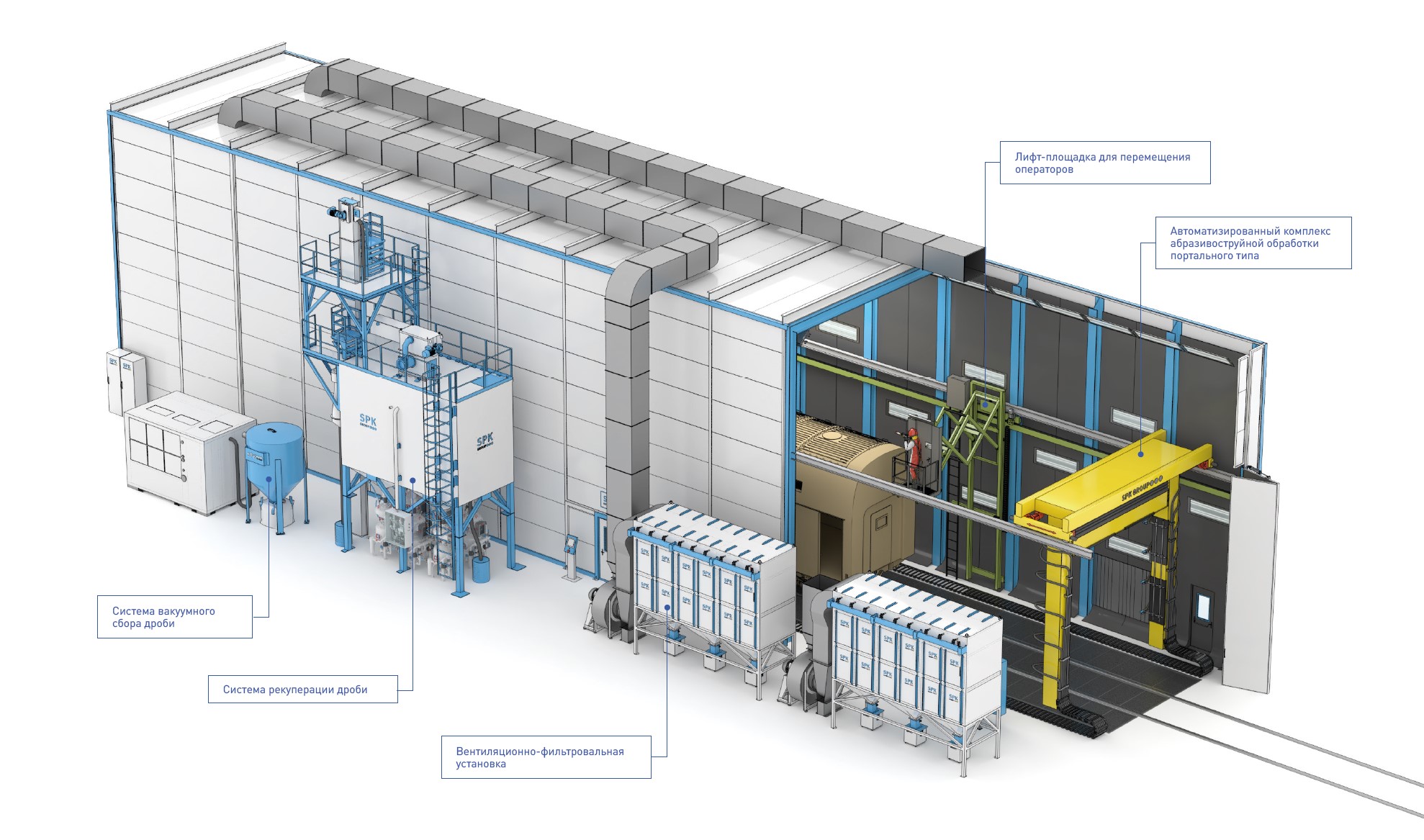

Автоматизированный комплекс абразивоструйной обработки портального типа предназначен для обработки наружных поверхностей изделий за исключением торцов. Дообработка производится вручную операторами с передвижных лифт-площадок, которые перемещаются вдоль стен камеры, пока портал находится на противоположной парковочной зоне, отдалённой от выхода с лифт-площадками.

Оборудование поддерживает два режима работы:

• Автоматизированный;
• Ручной режим с ручной обработкой кузова операторами. Комплекс оснащён одним непрерывно работающим напорным агрегатом (постом) на четырёх операторов.

Кабина камеры выполнена из стального металлокаркаса с порошковым покрытием и утеплена сэндвич-панелями, наполненными минераловатным материалом толщиной 100 мм.

Усиленный металлический каркас камеры рассчитан на статические и динамические нагрузки от роботизированного комплекса и дополнительно укомплектован крепёжными элементами для монтажа линейных направляющих.

Внутренние поверхности камеры защищены 6-миллиметровым резиновым покрытием.

Ворота складного типа с пневматическим приводом имеют размеры проёма 5000×6000 мм (Ш×В). Внутренняя часть ворот покрыта резиной толщиной 3 мм для дополнительной защиты. На воротах установлены датчики безопасности, обеспечивающие остановку пескоструйной обработки и работы роботизированного комплекса при их открытии.

Для доступа предусмотрены сервисные двери с резиновым покрытием и смотровым окном: одна дверь встроена в ворота (размер 950×2100 мм), ещё три расположены по периметру камеры (размер каждой 1200×2100 мм). Все двери оснащены датчиками безопасности для автоматической остановки работы оборудования при раскрытии. Смотровое окно изготовлено из закалённого стекла и дополнительно защищено резиновой шторкой от воздействия абразива.

На торце камеры установлено 16 лабиринтных отбойных щитов.

Освещение камеры усилено защитой от абразивного воздействия и включает аварийные источники света, обеспечивающие освещённость более 1000 люкс. Степень пылезащиты светильников соответствует классу IP65.

В комплект входит решетчатый настил, выполненный в модульном исполнении для удобства ежесменного обслуживания.

Для транспортировки абразива используются пять комплектов продольных скребковых транспортёров с пневматическим приводом и один комплект поперечного транспортёра для сбора абразива.
