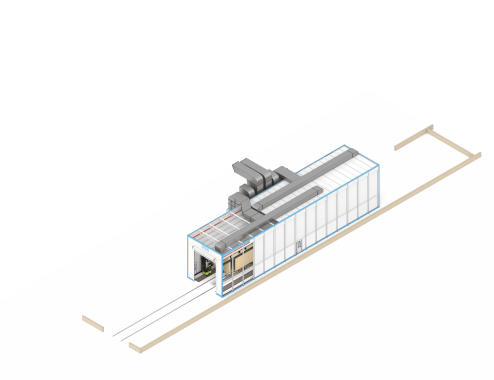

Технический разбор и параметры окрасочно-сушильной камеры SPK-SCB-30.6.7

Промышленный малярно-сушильный комплекс SPK-SCB-30.6.7 представляет собой изолированный обитаемый бокс периодического действия. Камера разработана для выполнения технологических операций по нанесению лакокрасочных покрытий и их последующей ускоренной полимеризации на массивных объектах. Габариты установки рассчитаны на обслуживание тяжелой спецтехники, локомотивов, ЖД вагонов и иных крупногабаритных металлоконструкций. Внутренний климат поддерживается автоматикой в жестких рамках: +20°C (±2°C) во время распыления ЛКМ и +60°C (±2°C) на этапе термической сушки.

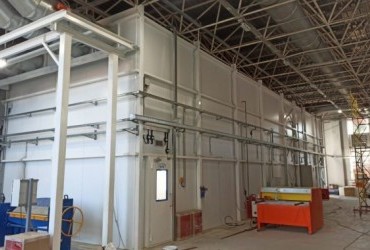

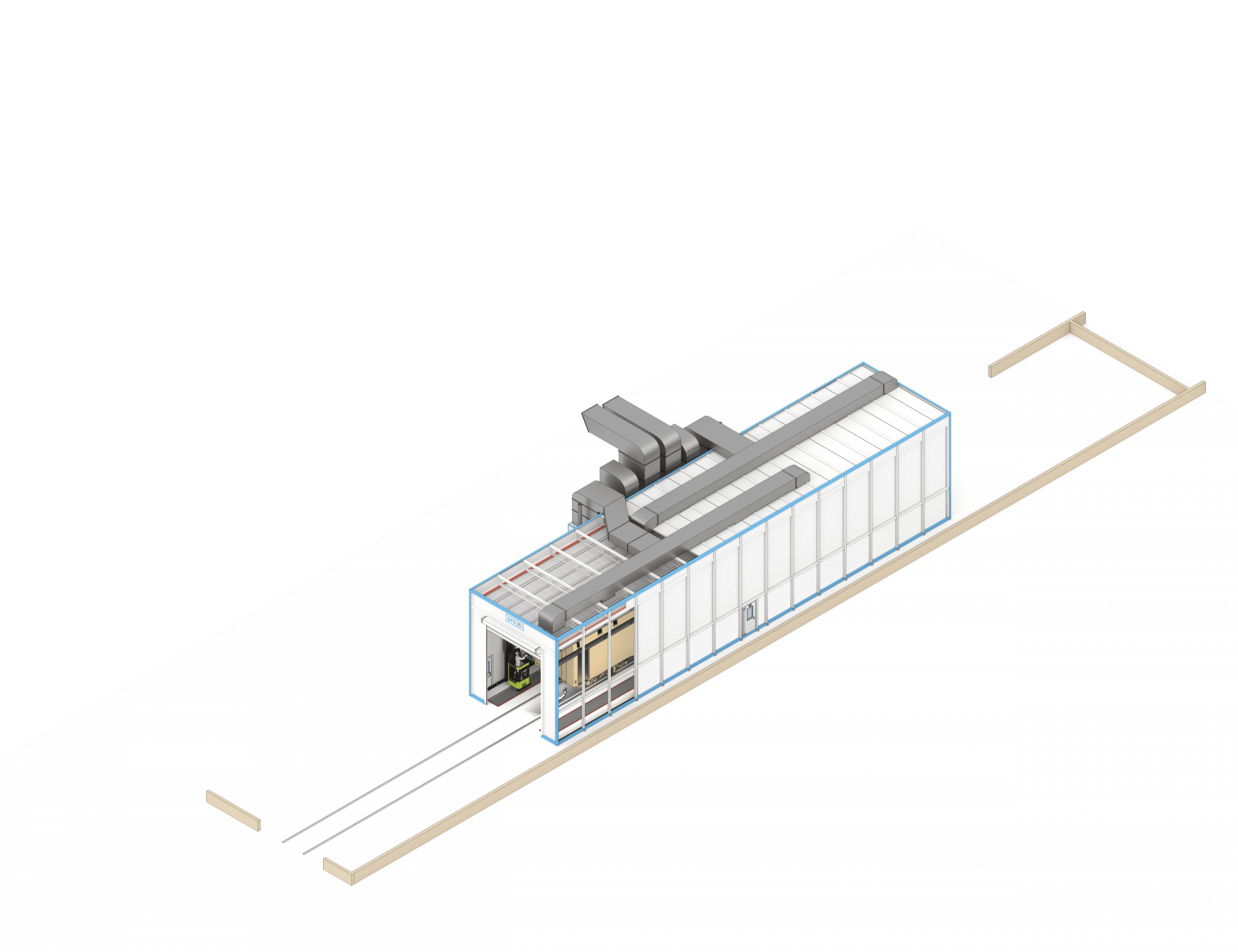

Габаритная схема, монтажные особенности и условия размещения

• Полезные внутренние габариты (ДхШхВ): 30 000 х 6 200 х 7 300 мм.

• Наружные размеры защитного бокса (ДхШхВ): 30 160 х 6 360 х 8 200 мм.

• Общие габариты станции с технологической навеской (ДхШхВ): 30 160 х 8 310 х 8 200 мм.

• Режим вентиляции: Рабочее пространство разделено на две автономные вентиляционные зоны.

• Строительное задание: Монтаж комплекса предполагает предварительное возведение монолитного ЖБ-фундамента со сложной разводкой подземных каналов для удаления загрязненного воздуха.

• Эксплуатационное исполнение: Категория УХЛ4 (размещение внутри отапливаемых производственных цехов с постоянным микроклиматом).

Прочностные свойства каркаса и теплоизоляция корпуса

Ограждающие конструкции станции спроектированы для минимизации энергопотерь и защиты от воспламенений:

• Несущий остов: Силовой жесткий металлокаркас из стального профиля, рассчитанный на высокие статические и аэродинамические воздействия.

• Стеновое и потолочное ограждение: Прямая глухая кровля и вертикальные перегородки набраны из трехслойных теплоизоляционных сэндвич-панелей толщиной 80 мм.

• Изолирующий материал: Сверхплотная (100 кг/м³) плита из негорючего минераловатного волокна. Обеспечивает термостабильность внутри камеры и гасит производственные шумы.

• Защитная отделка: Обе стороны панелей (внешняя и внутренняя) имеют износостойкое полимерное покрытие белого цвета (оттенок RAL 9003).

Конфигурация проемов, въездных порталов и дверей для персонала

• Главный транспортный въезд: Расположен строго по центральной оси торцевой стены. Конструктивно выполнен в виде автоматических рулонных ворот. Чистый рабочий створ портала равен 5000 х 6000 мм, что подходит для прохода любого подвижного состава.

• Технологические выходы (3 шт.): Персональные аварийные двери с размерами 800 х 2000 мм интегрированы в боковые стены. Все дверные блоки снабжены механическими доводчиками плавного закрывания и герметичными смотровыми окнами для визуального мониторинга.

Осветительный комплекс во взрывобезопасном исполнении

Светодиодная система создает равномерное световое поле без эффекта теней и искажения цветов:

• Уровень яркости: В пустой камере при чистых рассеивателях освещенность стабильно держится в диапазоне 750–1000 Лк (строго по ГОСТ Р55710-2013).

• Размещение светильников: Верхний ярус состоит из 30 светодиодных прожекторов; боковые стены и приямок обслуживающей ямы подсвечиваются 62 приборами.

• Электрические показатели: Общая потребляемая мощность световой группы — 9.6 кВт при эффективности диодов в 100 Лм/Вт. Световой поток отдельной фары — 10 400 Лм.

• Спектральный класс: Температура свечения 6400 К (холодный белый спектр), индекс точной цветопередачи  80%, что позволяет контролировать качество ЛКМ без цветовых аберраций.

• Класс защиты: Прожекторы выполнены по стандартам взрывозащиты с уровнем пылевлагоизоляции оболочки IP 65.

Системы направленного воздухообмена и фильтрации

Внутри камеры организован классический нисходящий ламинарный поток воздуха («сверху-вниз»):

• Принцип циркуляции: Нагнетание воздушных масс идет через потолочный пленум, а забор отработанной смеси производится через напольные решетки. Контур разделен на две независимые половины (1/2 + 1/2 площади бокса).

• Параметры в режиме окрашивания: Объем подачи воздуха в одной активной зоне равен 82 000 м³/ч. Линейная скорость потока составляет 0.24 м/с, обеспечивая кратность воздухообмена на уровне 124 циклов в час для моментального осаждения окрасочного тумана.

• Параметры в режиме полимеризации: Скорость падает до 0.127 м/с, а кратность воздухообмена составляет 62 смены объема в час.

• Очистка воздуха: Многоступенчатая сухая фильтрация. Вытяжной контур защищен боковым стекловолоконным фильтрующим материалом (класс очистки G3) и финишными карманными элементами (класс G4). Приточный тракт также имеет 2 ступени барьерной очистки.

Технические характеристики вентагрегатов и клапанов

• Климатические станции: Установлено 2 вентиляционных модуля заводской серии SPK-VU-41. Все элементы выполнены во взрывозащищенной модификации. Общий парк включает 4 вентилятора (по паре приточных и вытяжных машин).

• Энергетические параметры: Суммарная мощность вентиляционной группы — 104 кВт. Максимальное давление — 1000 Па. Номинальная подача воздуха одним агрегатом составляет 41 000 м³/ч.

• Регулировка и автоматизация: Переключение между технологическими процессами «Нанесение ЛКМ» / «Сушка» выполняется автоматическими клапанами с сервоприводами. Скорость вращения крыльчаток настраивается частотными преобразователями.

• Защита от промерзания: Входные и выходные каналы (2 на притоке и 2 на вытяжке) блокируются утепленными морозостойкими заслонками с габаритами 1200 x 1200 мм.

Энергосбережение: контур пластинчатой рекуперации

Комплекс снабжен эффективной системой утилизации тепловой энергии удаляемого воздуха:

• Конструктивное решение: Два перекрестноточных пластинчатых теплообменника-рекуператора с пропускной способностью 41 000 м³/ч каждый.

• Расчетный КПД узла: Составляет 53%. При падении уличной температуры до -24°С и температуре вытяжки из бокса +20°С, система поднимает температуру входящего свежего воздуха до -1°С без активации основных нагревателей.

• Экономическая выгода: Теплосъем одного рекуператора равен 297 кВт. Общая возвращаемая тепловая мощность оборудования составляет 594 кВт.

Газовый обогрев и микропроцессорная автоматика

• Вид топлива: Природный газ.

• Нагревательные элементы: Теплообменники из жаропрочной высоколегированной стали (производительность по воздуху — 41 000 м³/ч на каждый узел). Они обеспечивают деликатный догрев приточного потока от -1°С до рабочих +20°С (малярный цикл) или до +60°С (цикл сушки).

• Интерфейс управления: Технологический цикл контролируется промышленным программируемым контроллером. Вывод параметров и ввод команд оператором осуществляются через русифицированную графическую сенсорную панель, расположенную на отдельно стоящей эргономичной стойке.
