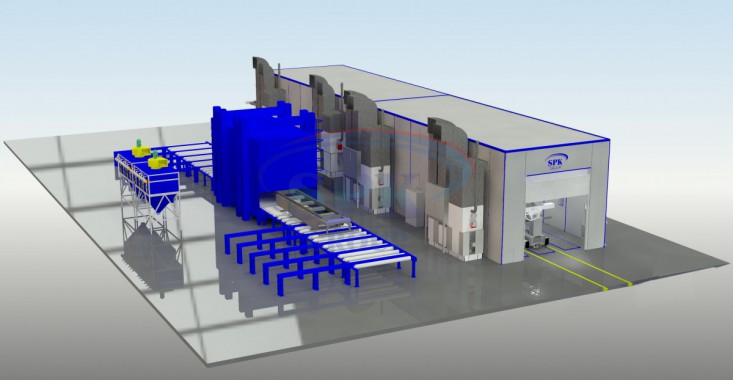

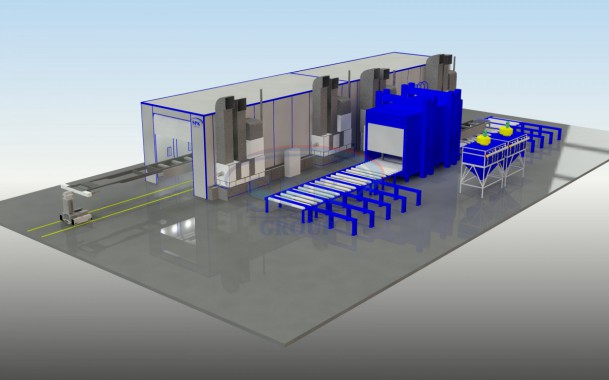

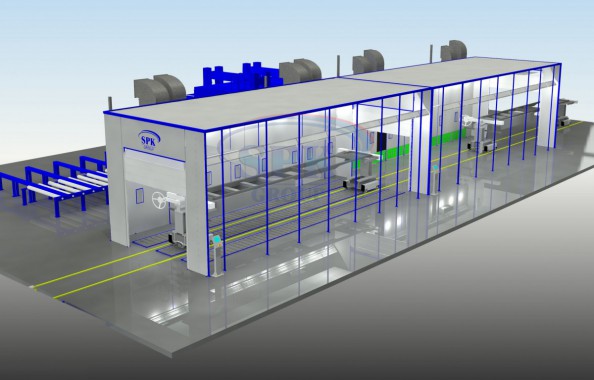

Проходной комплекс подготовки и покраски автомобильного транспорта.

Комплекс включает:

дробеметную линию проходного типа;

окрасочную камеру размером 16х6х6 м;

камеру подготовки поверхности размером 16х6х6 м.

Внутренние размеры односекционной проходной покрасочной камеры - 16000x6000х6000 мм (ДхШхВ).

Для жесткости конструкции кабина имеет стальной каркас. Элементы каркаса имеют покрытие, которое устойчиво к влаге, растворителям и высоким температурам.

Температурный режим работы покрасочной камеры: при покраске – от 18 до 25 град С, при сушке – до 60 град. С.

*Размеры*
Внутренние размеры камеры (ДхШхВ):	16000х5000х6000 mm		Внешние размеры комплекса:				16100х6100х6750 mm
Поток воздуха	Нисходящий поток		Вытяжка				Через напольные фильтры
*Вытяжка*
Количество каналов	3		Размер канала (ДхШ)				12000х780
Количество решеток	36		Материал решеток				плоские стальные полосы+10mm скрученная стальная арматура
Покрытие решеток	Оцинкованное		Максимальная нагрузка				800 кг/м2
*Кабина.*
Конструкция	Силовой каркас		Наличие стальной конструкции				Да
*Главная дверь.*
Тип	Роллетные ворота с электрическим приводом
Количество	2 шт.		Просвет ворот			4000х5000 (ШхВ)
Материал	Сталь
*Стеновые панели.*
Толщина панели	50 мм.		Толщина стали				0,6 мм
Наполнитель	Минеральная вата на основе базальтового волокна		Свойства наполнителя				Негорючий, пропитан антисептиком
Плотность заполнения	32 кг/м³
*Сервисная дверь*
Количество дверей	2 шт.		Размеры дверей				800х2000(ШхВ)
Расположение	В боковой стене		Структура окна				Прямоугольное окно со скругленными углами и теплоизоляционной резиной
*Крыша.*
Структура	Прямая, сэндвич панели		Наличие стальной конструкции				Стальной силовой каркас
Материал панели крыши	Минеральная вата на основе базальтового волокна		Потолочные фильтры				SP-600G
*Освещение 800-1000 Люкс*
Верхний свет (45 градусов)	18 плафонов по периметру по 4 лампы		Каркас крепления светильников				Стальной каркас
Боковой свет встроенный в стены	18 плафонов по 4 лампы		Каркас крепления светильников				Стальной каркас
*Группы притока и вытяжки*
Положение генератора	Слева		Конструкция генераторной группы				Квадратная, стальная конструкция
Обшивка групп притока и вытяжки	Каркас группы вытяжки и притока выполнена из стального листа		Регулировка потоков воздуха				Автоматическая заслонка
Количество генераторов притока	2 генератор		Количество генераторов вытяжки				2 генератор
Направление потока воздуха притока	Сверху вниз		Направление потока воздуха вытяжки				Снизу вверх
Модель вентилятора притока	Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод		Модель вытяжного вентилятора				Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод
	11 кВт						11 кВт
	Общая производительность: 70 000 м³/ч						Общая производительность: 70 000 м³/ч
	Давление 330 Па.						Давление 330 Па.
Управление притоком воздуха	Автоматическая заслонка + инверторный привод электродвигателя		Управление вытяжным потоком воздуха				Инверторный привод электродвигателя
*Подогрев воздуха*
Способ подогрева		Дизельное топливо		Количество теплообменников			2 шт.
Модель горелок		Riello RL 34 двухступенчатая		Тепловая мощность			600 кВт
Структура теплообменника		Теплообменник каплевидной формы. материал - нержавеющая сталь 2 мм, 12 теплосъемных элементов ромбовидной формы: по 5 боковых и 2 центральных
Пластинчатый рекуператор. Тип		Рекуперативный теплообменник с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока		Количество			2 шт. в комплекте с поддерживающей конструкцией, вентканалами и корпусом
*Фильтрация*
Фильтр притока		Предварительный фильтр карманной формы G4; Потолочный фильтр EU5		Фильтр вытяжки			Стекловолоконный фильтр G3 , предварительный кассетный фильтр G4
*Система контроля технологических режимов. IP 65*
Способ управления		Контроллер, ЖК дисплей
Панель управления		Режим окраски с охлаждением воздуха; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка.
*Питание*
Питание двигателя		3х380 В/50Гц			Питание освещения			220 В/50Гц
Общая мощность 50 кВт
Уровень шума не более 75 Дб

Камера подготовки поверхности

Камера подготовки поверхности проходного типа предназначается для подготовки изделий к покраске. Кабина камеры собирается из металлокаркаса и сендвич-панелей.

В камере есть сервисная дверь и роллетные ворота. Вентиляционная приточно-вытяжная система имеет внутреннее исполнение и боковой отвод воздуха. Потоки воздуха на входе и выходе регулируются группами притока и вытяжки. Агрегат подготовки воздуха внутреннего исполнения на дизельном топливе. Воздух, поступающий из атмосферы, очищается при помощи специальной системы фильтрации. По длине камеры установлены верхние и боковые светильники.

*Размеры*
Внутренние размеры камеры (ДхШхВ):	16000х6000х6000 mm		Внешние размеры комплекса:				16100х6100х6750 mm
Поток воздуха	Диагональный		Вытяжка				Через боковую стенку
*Кабина.*
Конструкция	Силовой каркас		Наличие стальной конструкции				Да
*Главная дверь.*
Тип	Роллетные ворота с электроприводом
Количество	1 шт.		Просвет ворот			4000х5000 (ШхВ)
Материал	Сталь
*Стеновые панели.*
Толщина панели	50 мм.		Толщина стали				0,6 мм
Наполнитель	Минеральная вата на основе базальтового волокна		Свойства наполнителя				Негорючий, пропитан антисептиком
Плотность заполнения	32 кг/м³
*Сервисная дверь*
Количество дверей	1 шт.		Размеры дверей				800х2000(ШхВ)
Расположение	В боковой стене		Структура окна				Прямоугольное окно со скругленными углами и теплоизоляционной резиной
*Крыша.*
Структура	Прямая, сэндвич панели		Наличие стальной конструкции				Стальной силовой каркас
Материал панели крыши	Минеральная вата на основе базальтового волокна		Потолочные фильтры				SP-600G
*Освещение 800-1000 Люкс*
Верхний свет (45 градусов)	18 плафонов по периметру по 4 лампы		Каркас крепления светильников				Стальной каркас
Боковой свет встроенный в стены	18 плафонов по 4 лампы		Каркас крепления светильников				Стальной каркас
*Группы притока и вытяжки*
Положение генератора	Слева		Конструкция генераторной группы				Квадратная, стальная конструкция
Обшивка групп притока и вытяжки	Каркас группы вытяжки и притока выполнена из стального листа		Регулировка потоков воздуха				Автоматическая заслонка
Количество генераторов притока	2 генератор		Количество генераторов вытяжки				2 генератор
Направление потока воздуха притока	Сверху вниз		Направление потока воздуха вытяжки				Снизу вверх
Модель вентилятора притока	Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод		Модель вытяжного вентилятора				Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод
	7,5 кВт						7,5 кВт
	Производительность общая: 46 000 м³/ч						Производительность общая: 46 000 м³/ч
	Давление 330 Па.						Давление 330 Па.
Управление притоком воздуха	Автоматическая заслонка + инверторный привод электродвигателя		Управление вытяжным потоком воздуха				Инверторный привод электродвигателя
*Подогрев воздуха*
Способ подогрева		Дизельное топливо		Количество теплообменников			2 шт.
Модель горелок		Riello RG4S		Тепловая мощность			600 кВт
Пластинчатый рекуператор. Тип		Рекуперативный теплообменник с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока		Количество			2 шт. в комплекте с поддерживающей конструкцией, вентканалами и корпусом
Структура теплообменника		Теплообменник каплевидной формы. материал - нержавеющая сталь 2 мм, 12 теплосъемных элементов ромбовидной формы: по 5 боковых и 2 центральных
*Фильтрация*
Фильтр притока		Предварительный фильтр карманной формы G4; Потолочный фильтр EU5		Фильтр вытяжки			Стекловолоконный фильтр G3 , предварительный кассетный фильтр G4
*Система контроля технологических режимов. IP 65*
Способ управления		Контроллер, ЖК дисплей
Панель управления		Режим продувки; режим грунтования, режим шлифования, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка.
*Питание*
Питание двигателя		3х380 В/50Гц			Питание освещения			220 В/50Гц
Общая мощность 37 кВт
Уровень шума не более 75 Дб
