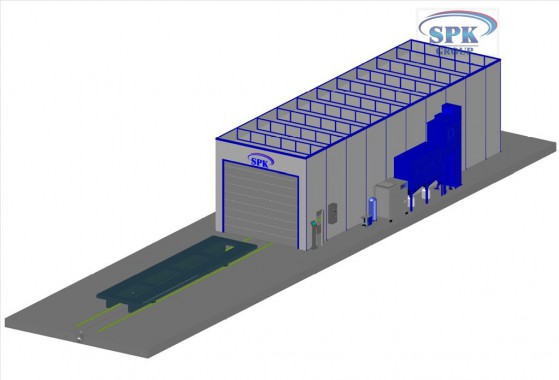

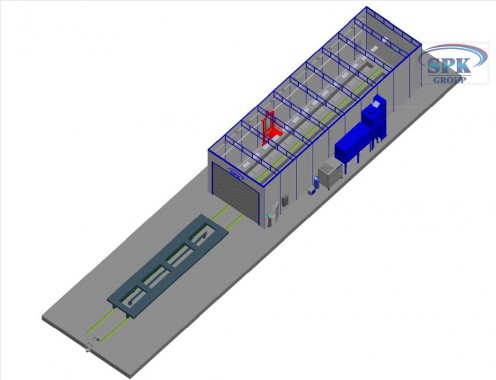

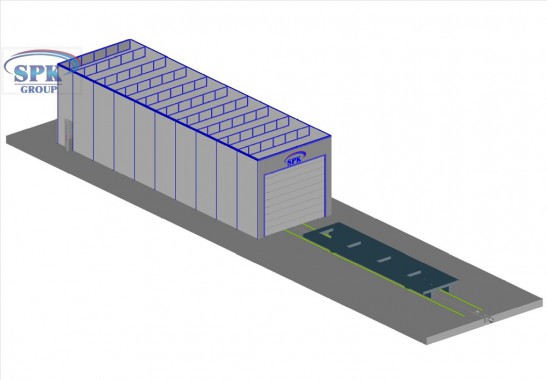

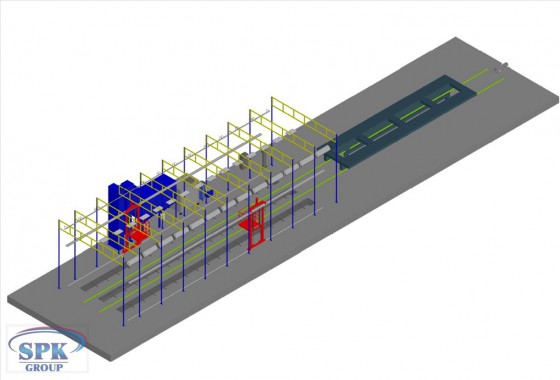

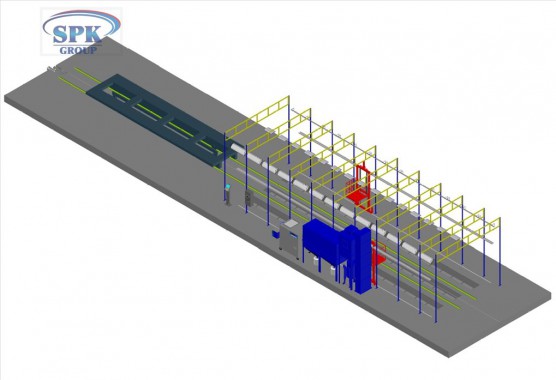

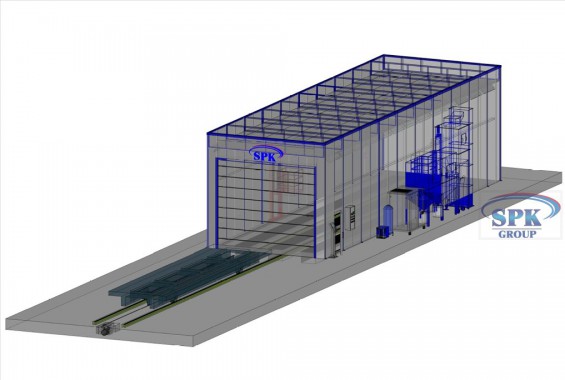

Дробеструйная камера тупиковая SPK-20.6.5

Технические данные

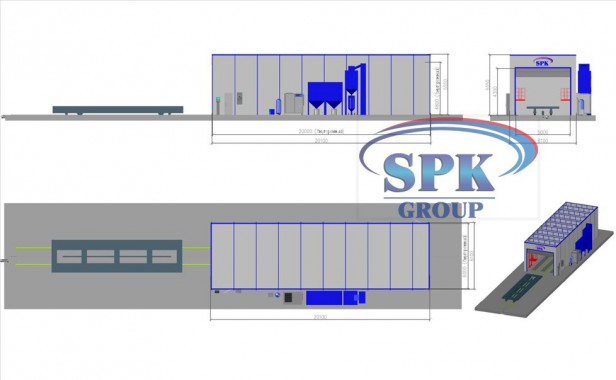

Внутренние размеры дробеструйной камеры

Длина x ширина x высота

20х6х5 м

Размеры ворот

Ширина x высота

5х4.3 м

Несущая способность, статическая

Нагрузка на решётчатый настил

1.000 кг

Площадь напольной решётки

Длина x ширина

20х6 м

Силос дроби

Объём

1000 л

Сухая сыпучая дробь

Зернистость

> 0,2 мм

Типы дроби

Подходящие типы дроби

стальная дробь

Сопло

Диаметр

12 мм

Дробеструйный шланг

Длина

20 м

Воздушный шланг

Длина

Фильтровальная установка

Объёмный расход воздуха¹, прим.

24000 м³/час

Остаточное количество пыли в чистом воздухе

≤ 2,0 г/м³

Макс. количество пыли в грязном воздухе

≤ 2,0 г/м³

Установленная мощность

Привод вентилятора 1

11 кВт

Привод вентилятора 2

11 кВт

Ковшовый элеватор

2.2 кВт

Вибрационное сито

0.2 кВт

Освещение

3.6 кВт

Общая подключаемая мощность

Не более

28 кВт

Рабочее напряжение

3-фазы N PE

400/50 В/Гц

Управляющее напряжение

1-фаза N PE

230/50 В/Гц

Освещенность

полезной зоне (h=1 м) в новом состоянии!

> 650 люкс

Напорный резервуар

Количество

1 шт

Объём

200 л

Рабочее давление

< 8 бар

Расход сжатого воздуха

на каждое сопло при 6 бар, ок.

7.2 Нм³/мин

на каждую фильтровальную установку, ок

0.5 Нм³/мин

на каждый пластинчатый конвейер, ок

0.15 Нм³/мин

Общий расход сжатого воздуха

примерно

9 Нм³/мин

Требуемое качество сжатого воздуха

Остаточное содержание масла

< 1,0 мг/Нм³

Остаточная влажность (точка росы)

< 3,0 °C

Максимальный размер частицы

< 40,0 мкм

Окраска

Компоненты установки

RAL 5005 матовый / оцинкованный

Корпус дробеструйной камеры

RAL 9003 матовый / оцинкованный

Корпус фильтровальной установки, корпус вентилятора

оцинкованный

Воронка фильтра

RAL 9003 матовый

Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки

RAL 5005 матовый

Компоненты установки, находящиеся ниже напольной решетки

грунтованные
