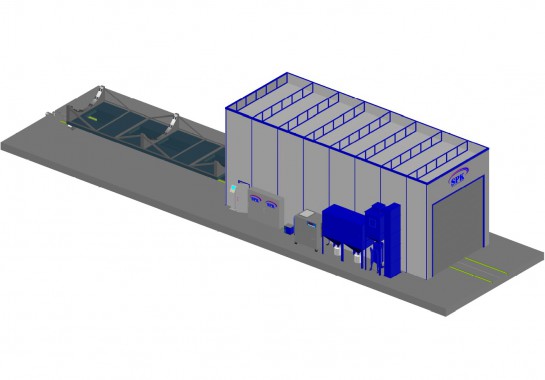

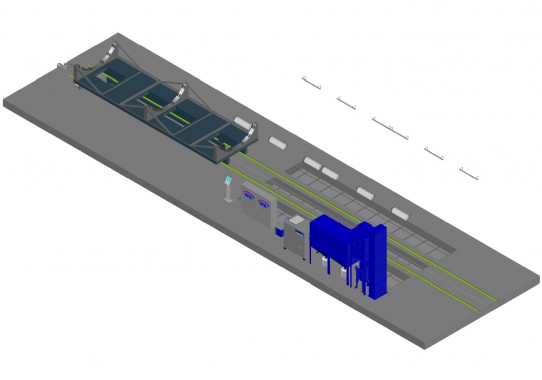

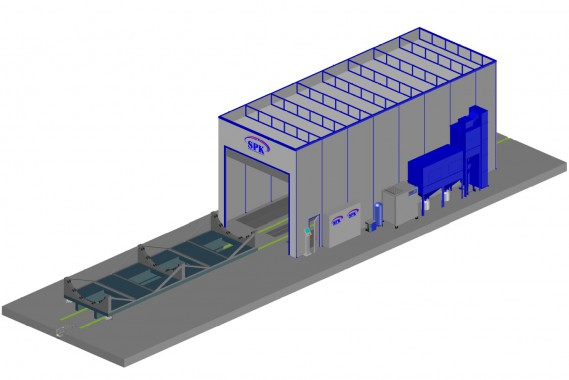

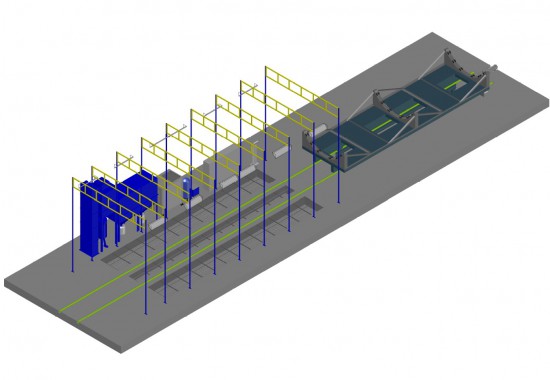

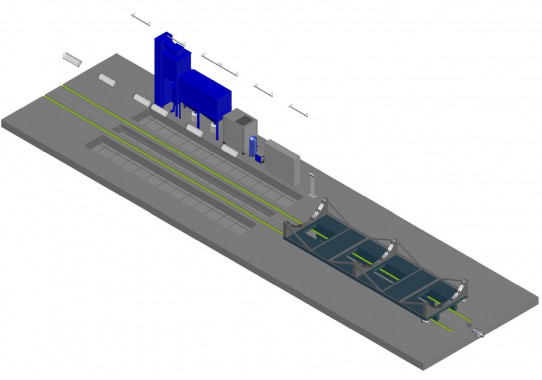

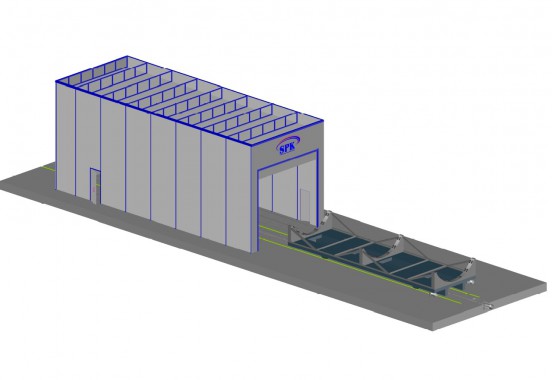

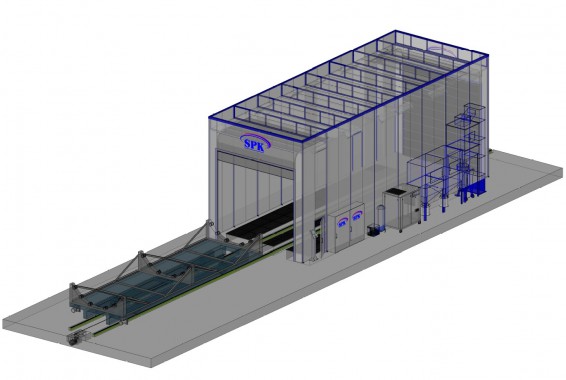

Дробеструйная камера тупикового типа SPK-16.6.6
Технические параметры | ||
Внутренние размеры дробеструйной камеры
| Длина x ширина x высота
| 16х6х6 м |
Размеры ворот
| Ширина x высота
| 5х5 м |
Несущая способность, статическая
| Нагрузка на решётчатый настил | 1000 кг |
Площадь напольной решётки
| Длина x ширина
| 15х5 м |
Силос дроби
| Объём
| 1000 л |
Сухая сыпучая дробь
| Зернистость
| > 0.2 мм |
Типы дроби
| Подходящие типы дроби
| стальная дробь
|
Сопло
| Диаметр
| 12 мм |
Дробеструйный шланг | Длина
| 20 мм |
Воздушный шланг
| Длина | 20 мм |
Фильтровальная установка
| Объёмный расход воздуха¹, прим.
| 35000 м3/час Воздухообмен 60 раз/час |
| Остаточное количество пыли в чистом воздухе
| ≤ 2,0 мг/м3 |
| Макс. количество пыли в грязном воздухе
| ≤ 2,0 мг/м3 |
Установленная мощность
| Привод вентилятора 1
| 11.0 кВт |
| Привод вентилятора 2
| 11.0 кВт |
| Ковшовый элеватор
| 2,2 кВт |
| Вибрационное сито
| 0,2 кВт |
| Освещение
| 6,4 кВт |
Общая подключаемая мощность
| Не более | 24 кВт |
Рабочее напряжение
| 3-фазы N PE
| 400/50 Вт/Гц |
Управляющее напряжение
| 1-фаза N PE
| 230/50 Вт/Гц |
Освещенность
| полезной зоне (h=1 м) в новом состоянии!
| >650 люкс |
Напорный резервуар
| Количество
| 1 шт. |
| Объём
| 200 л |
| Рабочее давление
| < 8 бар |
Расход сжатого воздуха
| на каждое сопло при 6 бар, ок.
| 7,2 Нм³/мин |
| на каждую фильтровальную установку, ок
| 0,5 Нм³/мин |
| на каждый пластинчатый конвейер, ок
| 0,15 Нм³/мин |
Общий расход сжатого воздуха
| примерно | 9 Нм³/мин |
Требуемое качество сжатого воздуха
| Остаточное содержание масла
| <1.0 мг/Нм3 |
| Остаточная влажность (точка росы)
| <3.0 гр. C |
| Максимальный размер частицы
| <40.0 мкм |
Температурный режим эксплуатации |
| Не менее 5°C |
Окраска
| Компоненты установки | RAL 5005 матовый / оцинкованный
|
| Корпус дробеструйной камеры
| RAL 9006
|
| Корпус фильтровальной установки, корпус вентилятора
| оцинкованный
|
| Воронка фильтра
| RAL 9003 матовый
|
| Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки
| RAL 5005 матовый
|
| Компоненты установки, находящиеся ниже напольной решетки
| грунтованные
|
| Решётчатый настил
| неокрашенный
|
| Оцинкованные детали
| без окраски
|
| Электрошкаф
| RAL 9006
|
Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры
| измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения
| ≤80 дБ(А) |
Габариты ОСК
