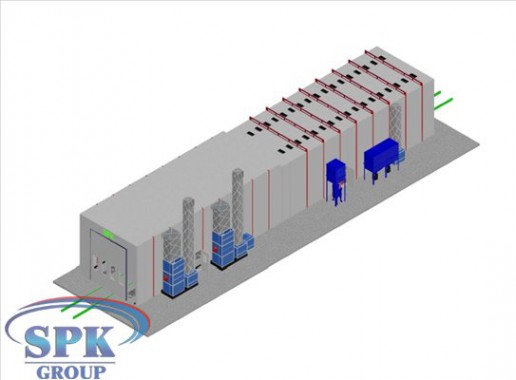

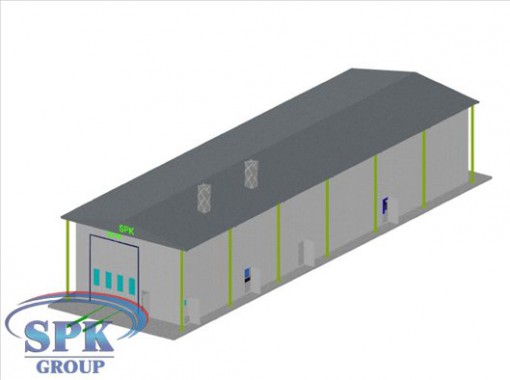

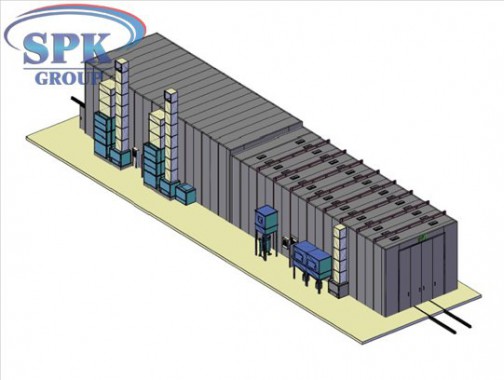

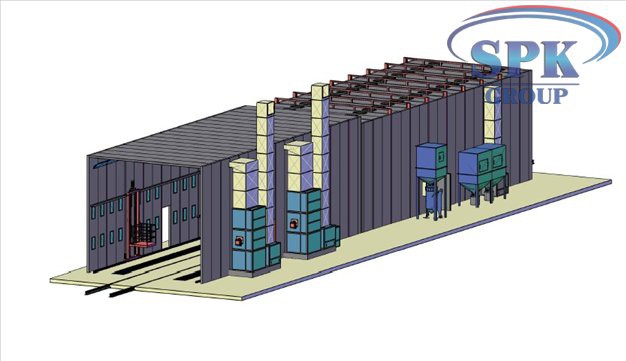

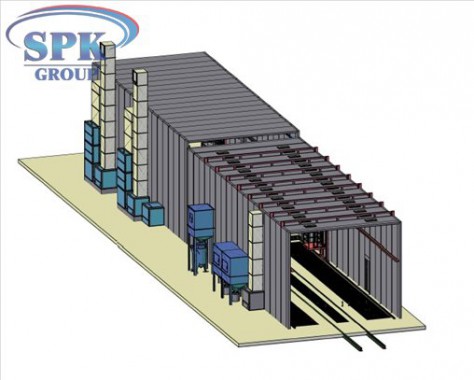

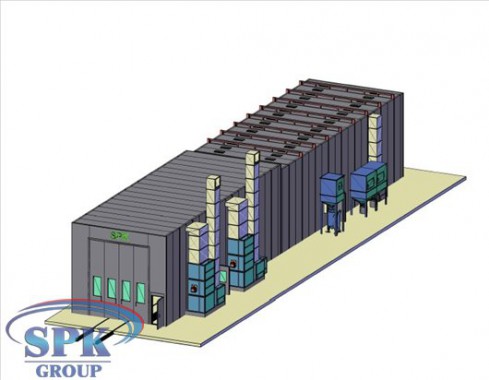

Спецификация оборудования № 1. Камера дробеструйная.
Габариты | ||||||||
Внутренние габариты, mm | 21000x5000х5000 | Внешние габариты, mm | 21240x7240x6240 | |||||
Вытяжка | Через пол | Поток воздуха | исходящий сверху вниз | |||||
Параметры вытяжки | ||||||||
Размеры канала Размер смотровой ямы | 20000х770 mm/канал 20000х1160х1600 | Число каналов | 3 | |||||
Материал решеток | Из плоских стальных полос со скрученной стальной арматурой толщиной 10мм | Число решеток | Три ряда | |||||
Максим. нагрузка | 1.000кг/ м.кв | Покрытие | Оцинковка | |||||
Описание кабины. Уличное исполнение | ||||||||
Конструкция кабины | силовой каркас утепленные балки | Стальная конструкция
| V
| |||||
Характеристики Главной двери. В Уличном исполнении | ||||||||
Количество, шт. | Две двери | Размеры ворот | 4000 х5000 (Ш* В) | |||||
Разделение камеры | нет | Материал | оцинкованная сталь | |||||
Окна | Отс. | Уплотнение | Теплоизоляционной резиной | |||||
Защита стен от дроби | резиновым покрытием |
|

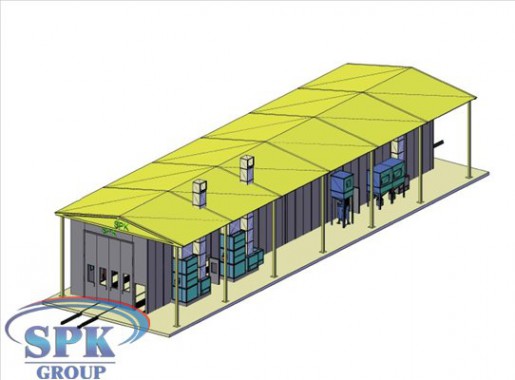

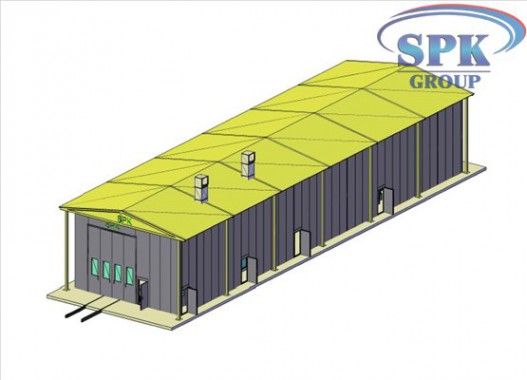

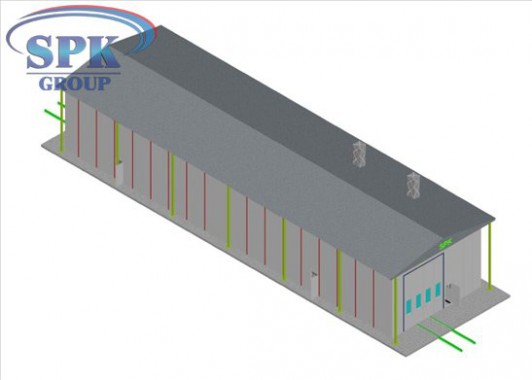

| |||||
Описание стеновых панелей. Уличное исполнение | ||||||||
Толщина панелей, mm | 120 | Толщина стали панелей | 0,6мм | |||||
Наполнитель панелей | Вата минеральная | Наполнитель обладает свойствами | Негорюч, с антисептиком | |||||
Плотность заполнения, кг/м³ | 112 | Укрытие | Дробезащитный материал | |||||
Характеристики Сервисной двери | ||||||||
Размеры дверей | 800 х2000 (Ш х В) | Число дверей | 3 шт. | |||||
Вид | выхлопная | Структура двери | герметичная, + резиновое укрытие | |||||
Крыша. В уличном исполнении | ||||||||
Конструкция | Крыша прямая, из сендвич-панелей толщиной 100 мм. | Исполнение из стали | Силовой каркас из стали | |||||
Потолок | Каркас из стали | Покрытие каркаса | V | |||||
Исполнение панели крыши | Минеральная вата |
|

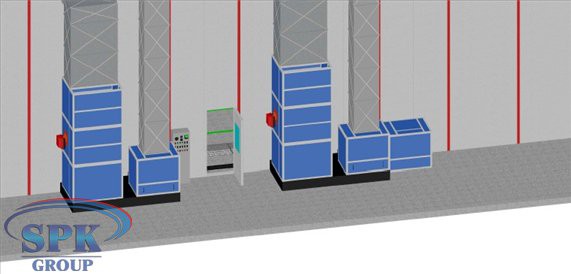

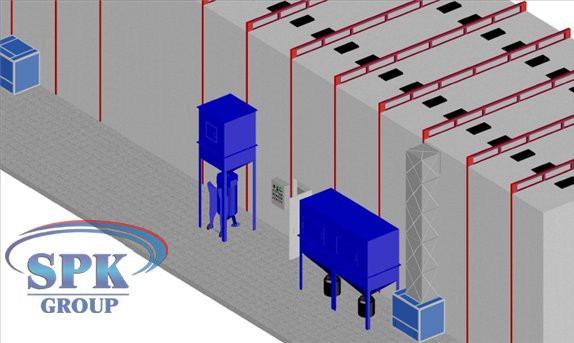

| |||||
Описание системы Освещения | ||||||||
Свет верхний | 18 плафонов | Каркас для светильников | стальной | |||||
Защита от дроби | Специализированным стеклом | Проводка | металлорукав | |||||
Группа подготовки и нагрева воздуха при уличном исполнении | ||||||||
Описание генераторной группы | Квадратная конструкция, сталь | Генератор размещен | Слева | |||||
Обшивка | Каркас выполнен из теплоизоляционных панелей | Регулирование потоков воздуха | Автоматическая заслонка | |||||
Генераторы притока | 1 шт. | Кол-тво генераторов вытяжки | Один | |||||
Поток воздуха в притоке направлен | Сверху вниз | Поток воздуха в вытяжке направлен | Снизу вверх | |||||
Хар-ки центробежного 2-ного вентилятора притока | Siemens D | Описание центробежного 2-ного вентилятора вытяжки | Siemens D | |||||
2х5,5 кВт | 1х8,5кВт | |||||||
Производительность: 30 000 м.куб/час | Производительность: 30 000 м.куб/час | |||||||
Давление 780 Па. | Давление 726 Па. Привод ременной | |||||||
Регулирование притока | Автоматическая заслонка | Регулирование вытяжки | Ручная заслонка | |||||
Параметры тепловой системы | ||||||||
Варианты подогрева | Дизельная, горелка; электричество | Теплообменники | 1 шт. | |||||
Модель горелкок | R5 | Производительность | 260.000 кКал/ч | |||||
Конструкция теплообменника | антивзрывчатое отверстие и мультицикл | |||||||
Описание системы Фильтрации | ||||||||
Фильтр притока | Основной фильтр имеет карманную форму; Потолочный фильтр | - вытяжки | Состоит из стекловолоконного и угольного фильтров | |||||
Система регенерации дроби | ||||||||
Способ регенерации | сепаратор DBS-200 с вентилями дистанционного управления | Система подачи дроби | Напорные рукава диам. 32мм, сопло вентури 8мм диаметром | |||||
Раб. давление | 6-9 бар | Управление | контроллером | |||||
Фильтрация дроби | Бункер-накопитель с объемом 200 л., снабженный фильтровальным ситом (р-р ячеек сита 2мм.) |
|
| |||||
Система сбора дроби | ||||||||
Пол скребковый | Пол скребковый с грейферными скребками. Вдоль стен камеры линейка сбора абразива. Высота пола 180 мм. Ширина линейки составляет 1,12м. Настил пола решетчатый. Пневматический привод скребков (на каждую линейку установлен пневматический привод скребков | |||||||
Управление пневмоприводами | Автоматический режим, с использованием контроллера | |||||||
Система автоматического микроклимата в дробеструйной камере | ||||||||
Автоматическое включение | 3 х 380 Вт 50Гц | Схема действий в рез-те замерзании агрегатной группы | - Разморозить фильтровальную систему, -разморозить лед в рекуператоре, устранить эффект бани, -удалить конденсат | |||||
Режимы работы | При режиме сна: темп. +2 °C Перед работой: темп. +18 °C Аварийный: Разморозка | Максим. мощность 22 кВт |
| |||||
Питание камеры | |||
Питание двигателя | 3 х 380Вт 50 Гц | - освещения | 220 Вт 50Гц |
Общая мощность 42 кВт |
Количество каналов: 3
Канал

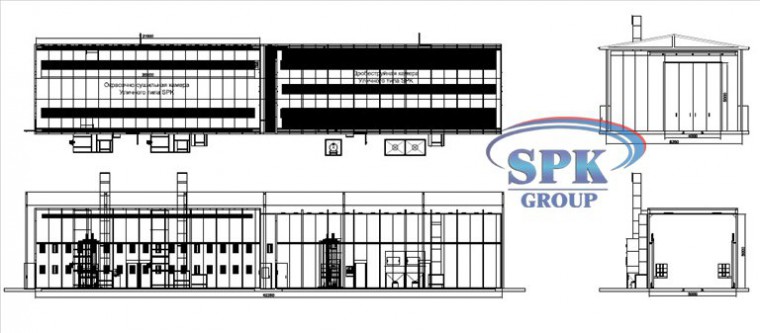

Внутренние габариты камеры (ДхВхШ): 21000x5000х5000 мм
Внешние габариты (ДхВхШ) : 21240x7240x6240 мм

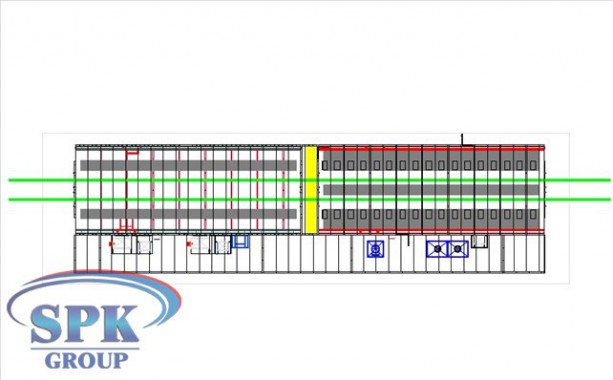

Габариты ОСК
