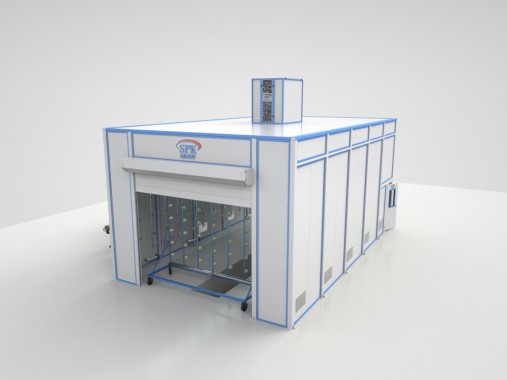

Камера дождевания и проверки герметичности SPK-10.6.4

Камера дождевания и проверки герметичности SPK-10.6.4
Камера дождевания и проверки герметичности SPK-10.6.4



Дождевальная камера периодического действия предназначена для оценки качества уплотнение специальных комплексов на автомобильные шасси с точки зрения проникновения воды в местах вероятного попадания при помощи дождевания согласно ГОСТ.

Место установки линии – существующий производственный цех.

Конструктивное исполнение камеры - проходная.

Размеры внутренние: 10х6х4 м.

Кабина – каркас стальной с сэндвич-панелями, нержавеющая сталь с одной стороны.

Предусмотрен 1 вентагрегат, расположенный сверху камеры. Поток направлен снизу вверх. Приток – в нижней части с боковой стены решетки с каплеотбойниками. Производительность – 15 000 м3 в час. Вытяжка – через вентилятор на крыше камеры в цех.

Предусмотрены роллетные ворота с электроприводом. Габариты ворот – 4000х4000 мм.

2 сервисные двери 800х2000 мм. Расположение – в боковых стенах.

Освещенность в кабине – не менее 500 Люкс. 10 светильников.

Дождевальная установка. Длина зоны дождевания – 8 метров, площадь дождевания – до 180 м2. Расстояния между контрами составляет 400-500 мм.

Общее число форсунок – 240 шт. Цикл дождевания длится до 125 минут. Объем воды на 1 цикл дождевания – примерно 70 м3 в час.

Сенсорная панель управления, вынесена внутрь цеха у сервисной двери.

Общая установленная мощность – до 40 кВт.

Общая установленная мощность в режиме дождевания – до 40 кВт.
