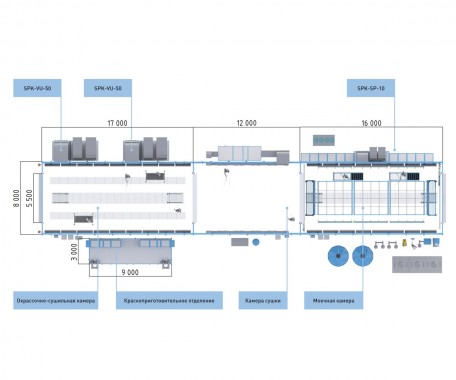

Моечно-окрасочно-сушильный комплекс для автомобилей

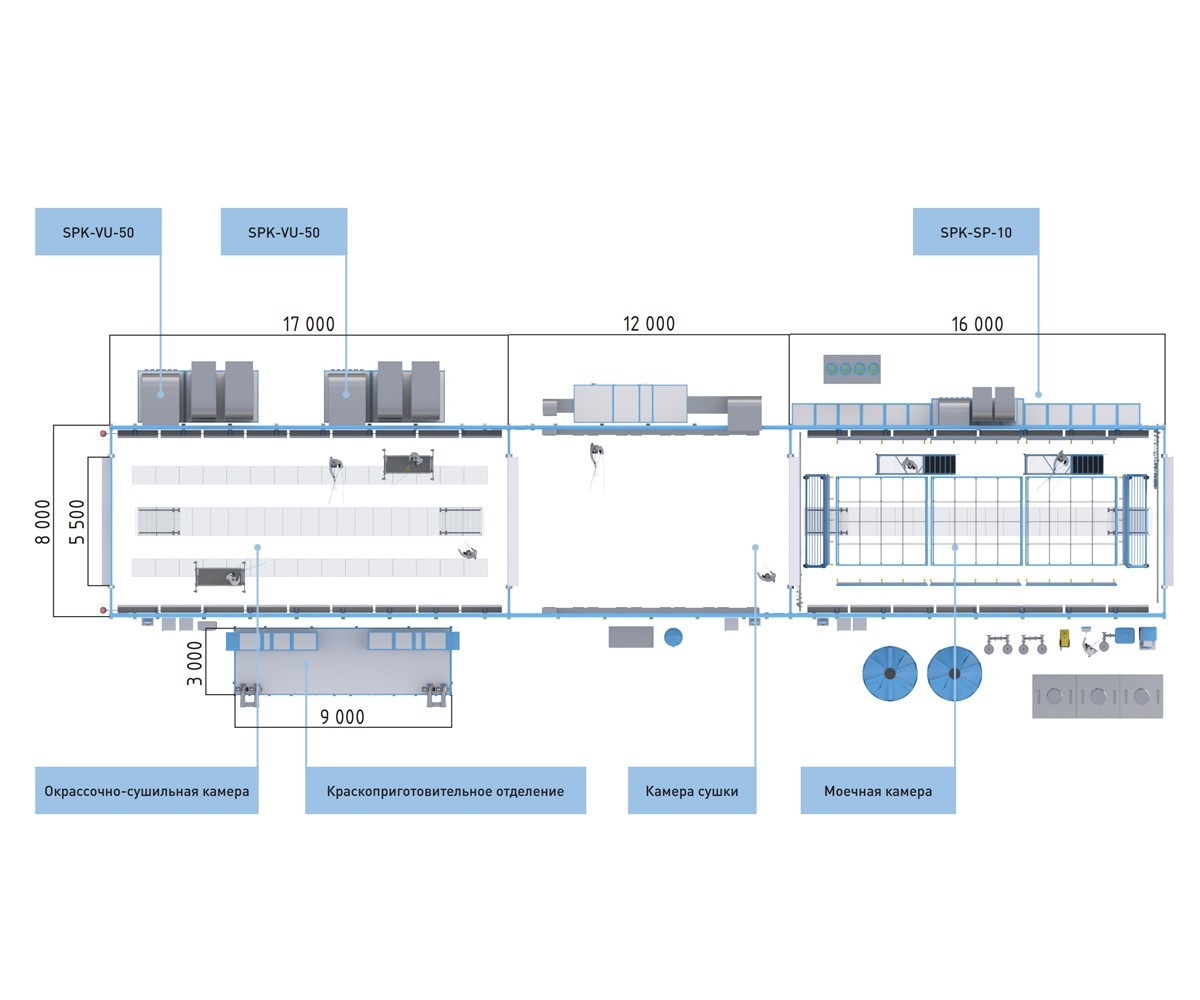

В составе комплекса расположены проходные камеры, предназначенные для мойки, сушки, финальной выдержки и окраски автомобилей.

Обрабатываемым объектом является автотранспорт. Камеры собраны в единый проходной блок и выполнены на металлическом каркасе, а для обшивки использованы 80-миллиметровые сэндвич-панели.

Транспортные проемы защищены роллетными воротами, которые препятствуют попаданию влаги из соседних камер.

Описание системы:

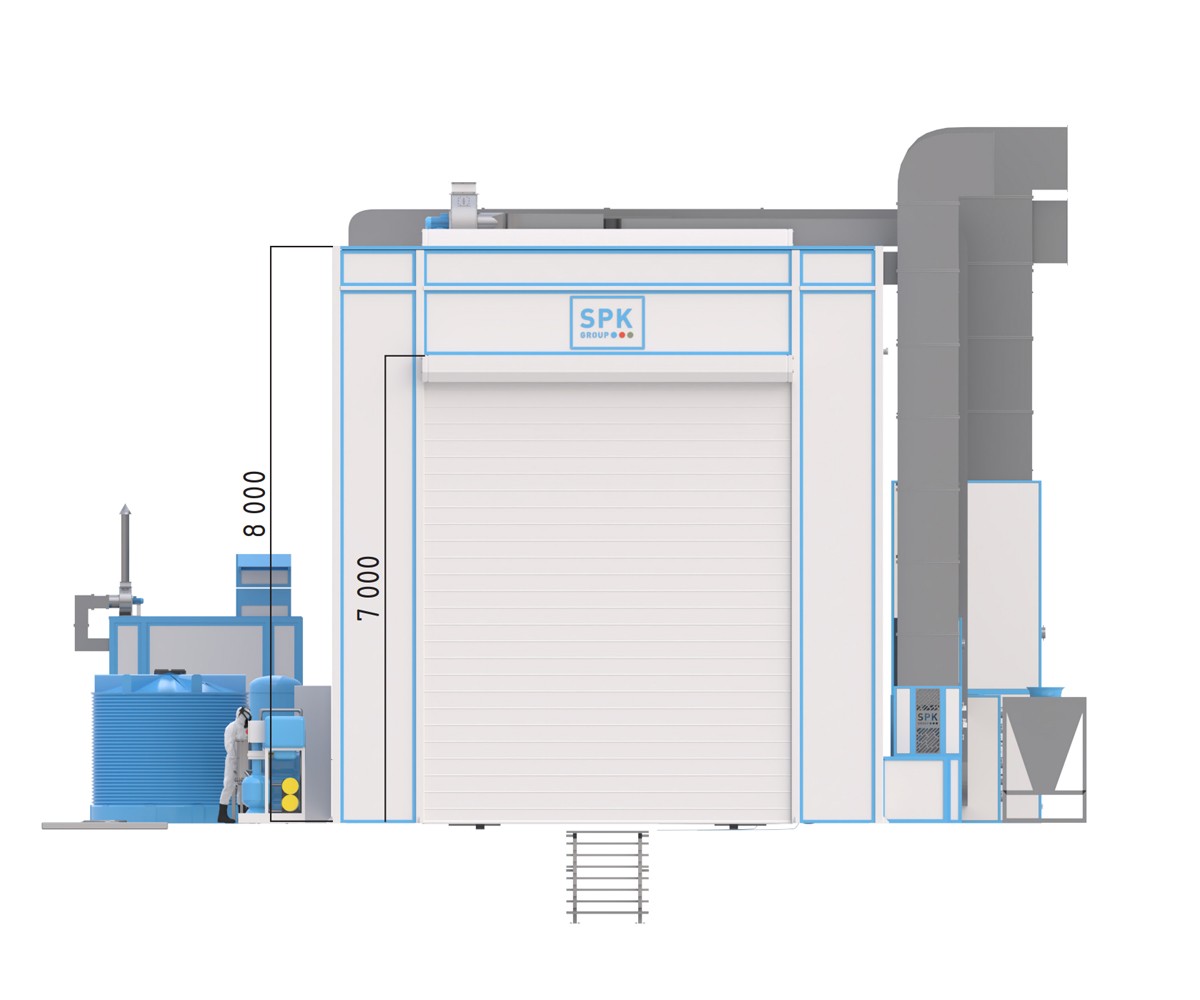

SPK-WB-16.8.8 — камера для мойки и финальной сушки поверхности автомобиля.

Мойка осуществляется посредством системы дождевания. Важные параметры системы:

• интенсивность осадков — 5±2 мм/мин (по стандарту ОСТ37.001.248-86);
• температура воды соответствует требованиям пункта 5.17.4 ГОСТ РВ20.57.306-98.

В этой камере установлен вентиляторный агрегат мощностью 10 000 м³/ч с антикоррозийной защитой выдвижной секции.

Для обеспечения доступа ко всем поверхностям автомобиля предусмотрена передвижная площадка.

SPK-ВC-12.8.8 — камера для заключительной сушки (выдержки) перед нанесением окраски.

Здесь установлен вытяжной вентилятор на 4000 м³/ч, а также циркуляционная система производительностью 35 000 м³/ч для равномерного распределения воздуха.

SPK-WB-16.8.8 — камера для окраски и сушки автомобиля.

На объектах для контроля безопасности используются газоанализатор и автоматическая система пожаротушения на базе порошкового порошка.

Для нагрева воздуха применяются электрический теплообменник и рекуператор тепла.

Этот блок оснащен взрывозащищенным вентилятором мощностью 50 000 м³/ч. Для доступа ко всем поверхностям автомобиля внутри установлен пневматический ножничный подъёмник.

В системе комплекса предусмотрено оборудование для работы со сжатым воздухом, поддерживающее давление в 8 Бар.

Место для хранения и приготовления красок расположено в специальной камере SHR-HRS-9.3.3, которая устанавливается рядом с основным комплексом.
