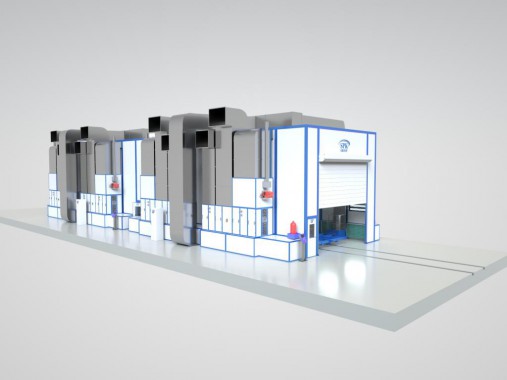

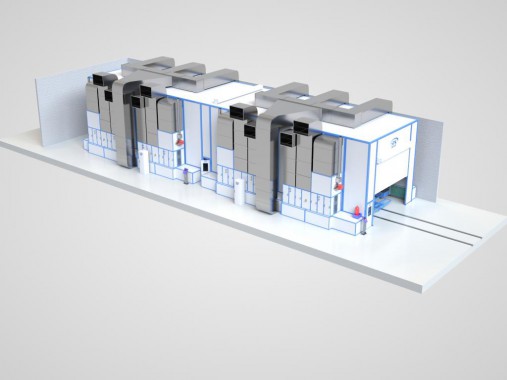

Окрасочно-сушильная камера для деталей карьерной техники SPK-30.7.6

Окрасочно-сушильная камера для деталей карьерной техники SPK-30.7.6
Окрасочно-сушильная камера для деталей карьерной техники SPK-30.7.6
Окрасочно-сушильная камера для деталей карьерной техники SPK-30.7.6



Камера окрасочно-сушильная тупикового исполнения. Габариты внутренние: 30х7х6 м.

Каркас камеры стальной силовой с сэндвич-панелями 80 мм. 2 секции.

Система сухой фильтрации. Две ступени на вытяжке, 2 ступени на притоке. Для проезда изделий предусмотрены роллетные ворота с приводом во взрывозащитном исполнении. Габариты ворот: 5000х5000 мм, размеры ворот разделения секций составляют 6х6 м.

Для персонала предусматриваются 2 двери 800х2000 мм, которые размещены в боковых стенах.

Система освещения. Уровень освещенности – 750 – 1000 Люкс. 44 боковых светильника во взрывозащите на 3-х уровнях высоты.

Воздухообмен в камере. Приток потолочный полный, вытяжка в 2 боковые стены. Направление потока – сверху вниз камеры. Общий расход воздуха – 140 тыс. м3 в час. Кратность воздухообмена – 11 крат в час.

4 вентагрегата SP(35) во взрывозащищенном исполнении. Номинальный расход воздуха вентагрегата – 35 тыс. м3 в час.

Нагрев воздуха. Предусмотрено 2 варианта.

1. Энергоноситель – горячая вода. 4 водно-алюминиевых теплообменника. Общая тепловая мощность – 1182 кВт. Обвязка теплообменника: водяной теплообменник снабжён гидравлическим регулирующим смесительным узлом с трёх ходовым клапаном, насосом и гидравлической арматурой

2. Энергоноситель – газ природный. 4 газовых теплобменника из нержавеющей стали. Общая тепловая мощность теплообменников – 1182 кВт.

Предусматривается 4 пластинчатых рекуператора тепла. Температурный КПД – 45%.

Система контроля технологических режимов. Управление – с контроллера. Две сенсорные панели управления на отдельной стойке.

Общая потребляемая мощность камеры – 181,1 кВт.

Управляющее питание – 220 В/ 50 Гц.
