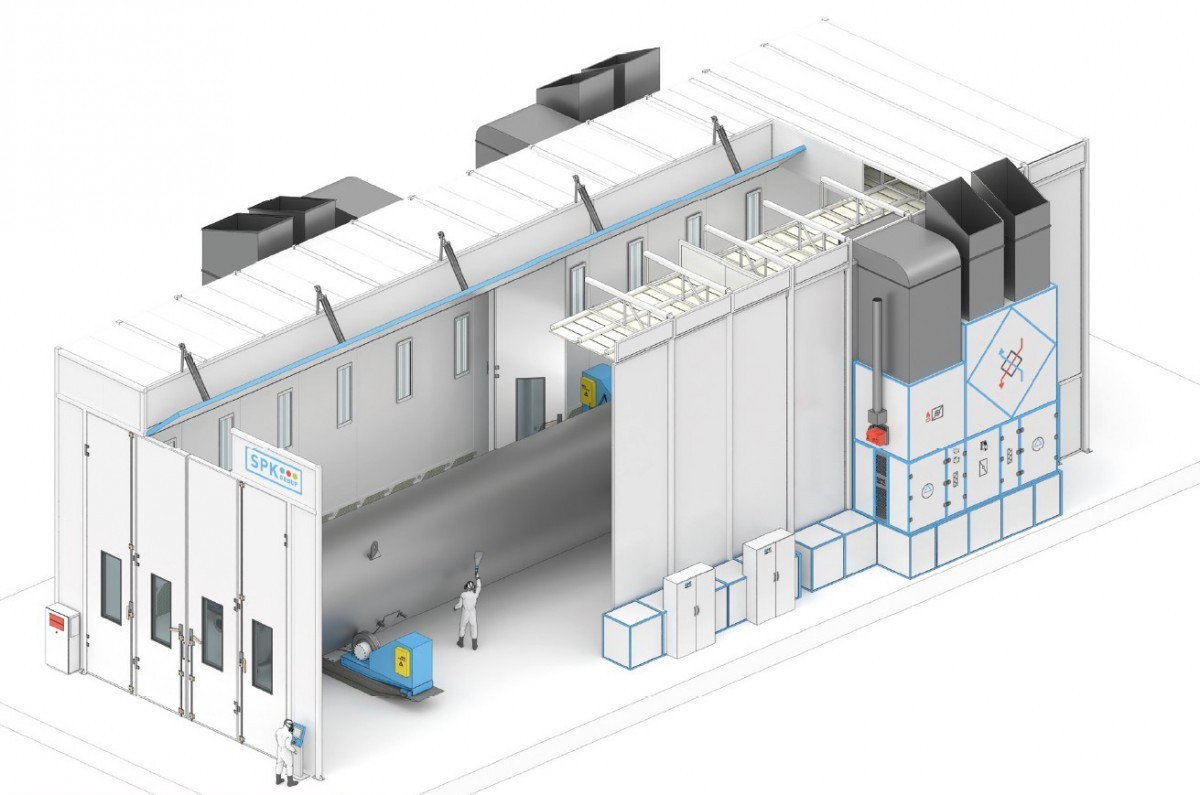

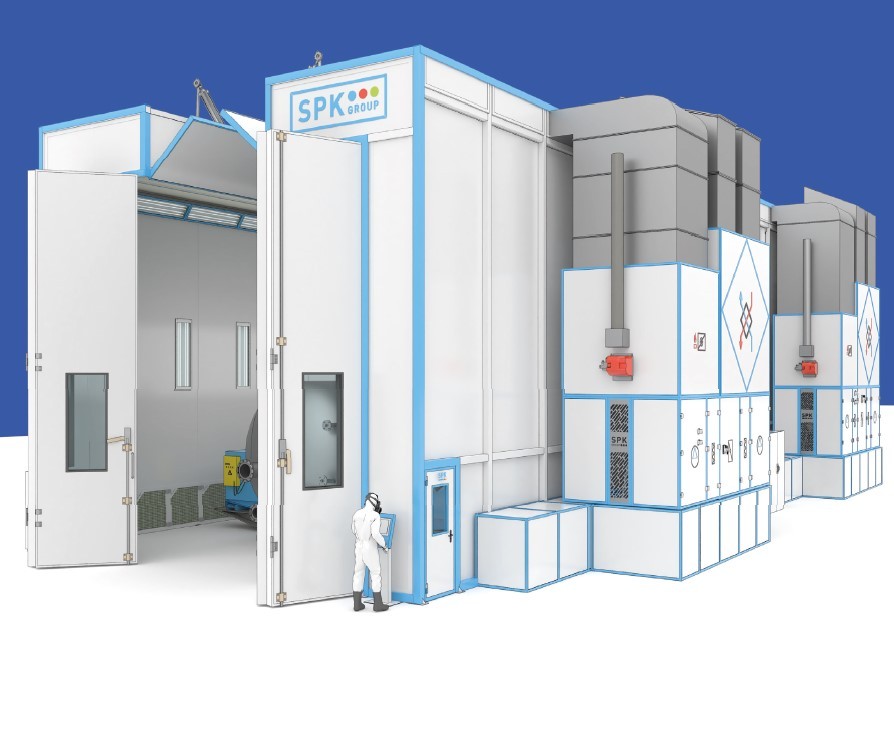

Окрасочно-сушильная камера для нефтегазовых емкостей SРК-SCB-26.9.8

Окрасочно-сушильная камера тупикового типа SPK-SCB-26.9.8 (далее — ОСК) предназначена для подготовки изделий к покраске, нанесения лакокрасочных покрытий и их последующей сушки при повышенной температуре. В камере обеспечивается равномерный поток очищенного, подогретого воздуха, движущегося диагонально по ширине камеры. Для очистки воздуха применяется сухой фильтрационный способ, который удаляет остатки краски, что способствует качественному нанесению лакокрасочного слоя и исключает необходимость в дополнительных очистных системах.

Эта камера рассчитана на обработку крупногабаритных изделий с максимальными размерами (Длина × Ширина × Высота) 22 500 × 5 700 × 5 030 мм и весом до 150 000 кг. Площадь поверхности для окрашивания одного изделия достигает 540,19 м².

Конструкция выполнена из металлического каркаса с порошковым покрытием и сэндвич-панелей толщиной 80 мм. Оснащена основными складными воротами ручного типа размером 7 500 × 6 000 мм, а также тремя сервисными дверями с системой антипаника площадью 800 × 2000 мм. Для разделения секций используются складные ручные ворота похожего размера. В камере предусмотрена раздвижная крыша.

Освещение реализовано взрывозащищёнными светодиодными светильниками, размещёнными в верхних уголках и по бокам, всего 28 светильников по 2 лампы мощностью 52 Вт. В случае аварийных ситуаций срабатывают световые индикаторы «Выход» и «Автоматика не работает».

В систему фильтрации входят потолочный фильтр тонкой очистки и два стекловолоконных краскоостанавливающих фильтра класса G3. Вентиляция осуществляется взрывозащищённым агрегатом SPK-VU-35 с номинальным расходом воздуха 35 000 м³/ч, а также используют стальные газовые теплообменники с внутренним сгоранием газа и газовые горелки, регулируемые мультиблоками.

Автоматизация работы камеры осуществляется благодаря программируемому логическому контроллеру и выносной сенсорной панели оператора. В системе предусмотрены газоанализаторы для контроля взрывоопасных концентраций и точка быстрого подключения сжатого воздуха с системой фильтрации и осушения. В качестве опции есть возможность установки системы автоматического порошкового пожаротушения.
