Комплексный инжиниринг антикоррозийных покрытий: разбор дробеструйного и малярно-сушильного оборудования SPK GROUP

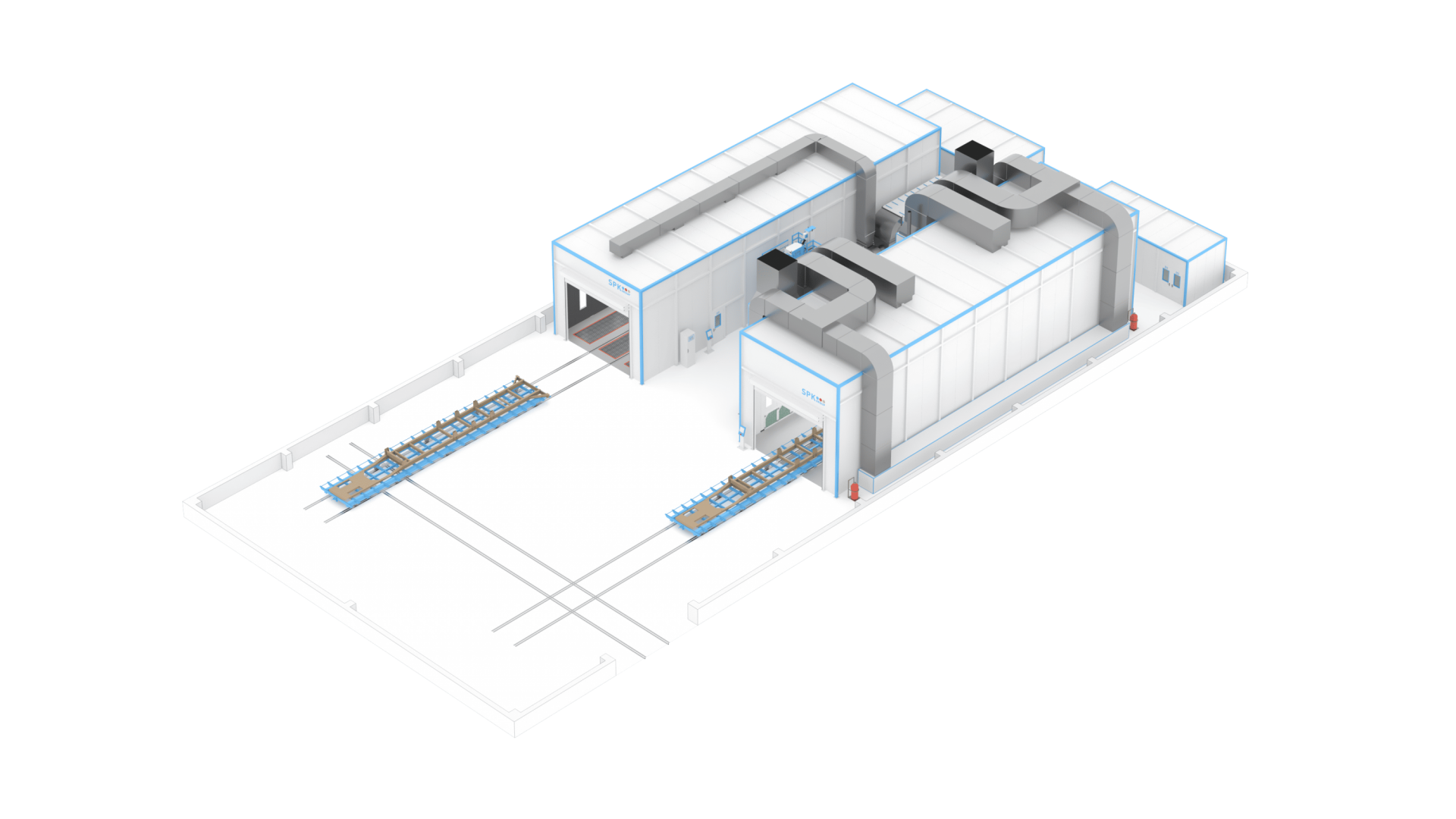

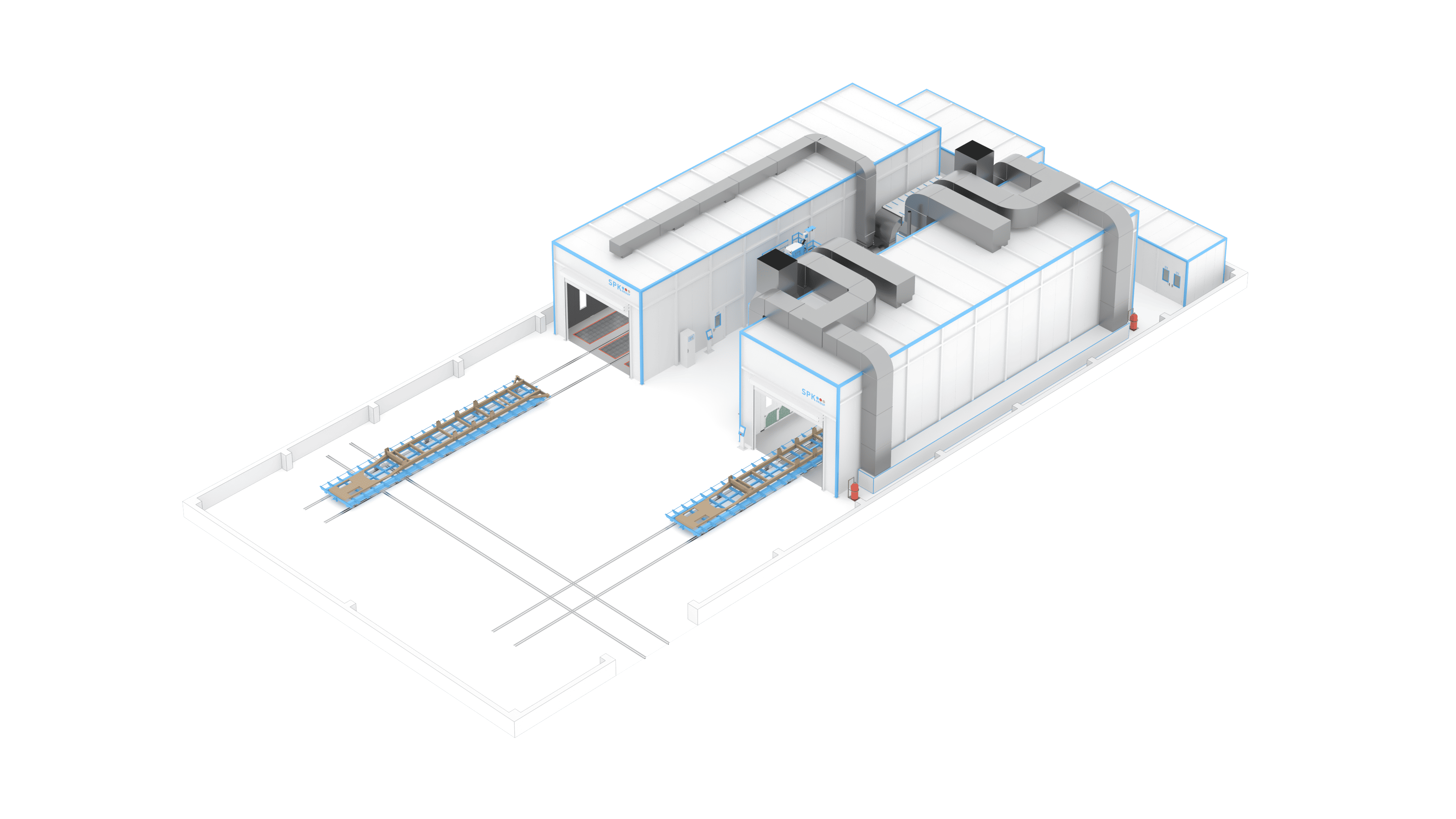

Для организации законченного цикла чистовой обработки и покраски крупногабаритных металлоконструкций, а также узлов тяжелого машиностроения, разработан высокомощный индустриальный комплекс от SPK GROUP. Данное технологическое решение включает в себя обитаемый бокс для струйно-абразивной очистки и термическую покрасочную камеру. Обе установки адаптированы для монтажа внутри строящихся отапливаемых производственных корпусов капитального типа.

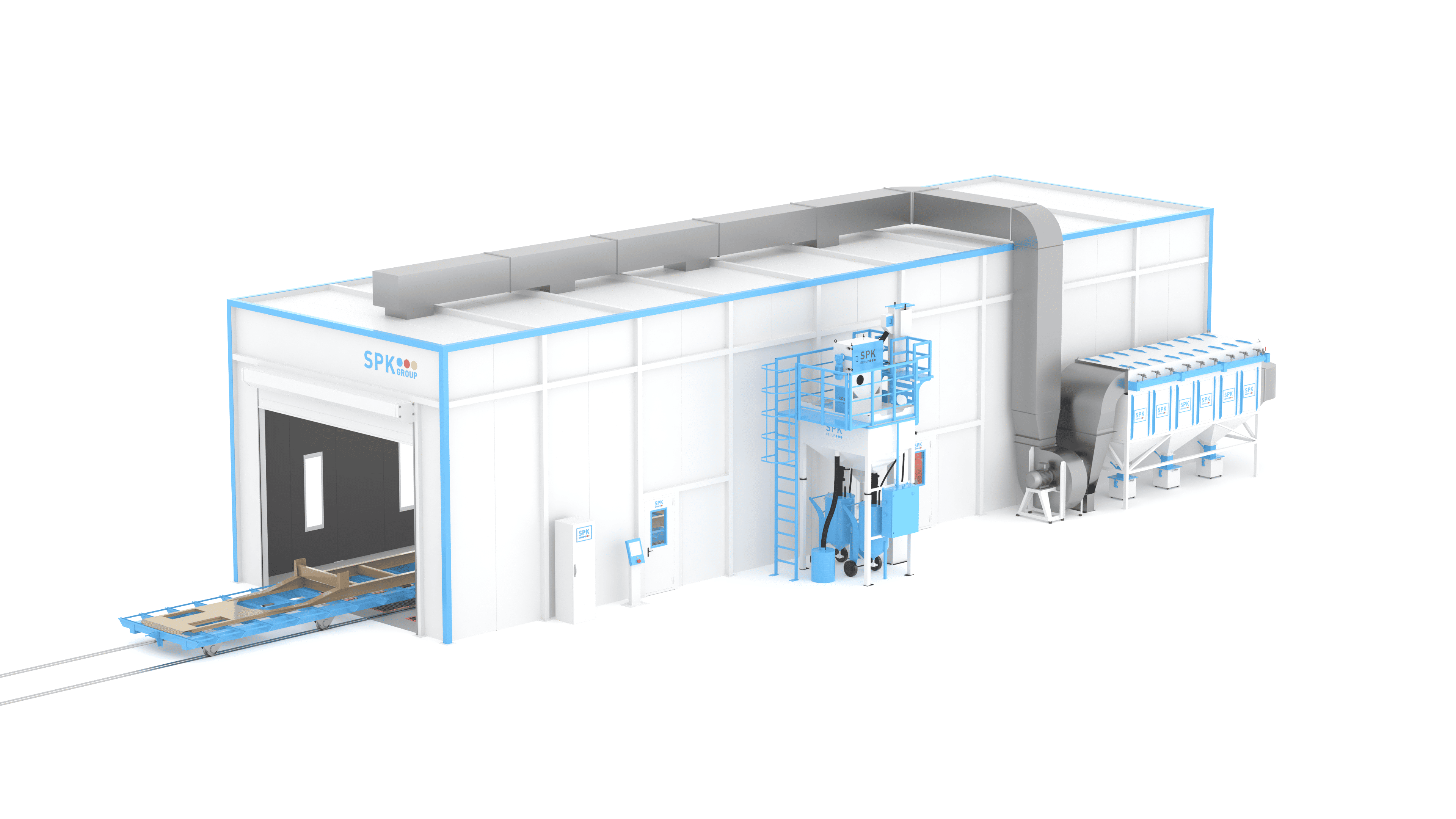

1. Абразивоструйная обитаемая камера проходного типа SPK-SBB-23.7.6

Промышленная установка SPK-SBB-23.7.6 предназначена для высокоинтенсивной ручной очистки поверхностей изделий методом направленного дробеструйного воздействия. Возможности бокса позволяют оперативно удалять слои ржавчины, окалину, старые гальванические и лакокрасочные покрытия, а также ликвидировать следы термической побежалости. Дополнительно процесс обеспечивает поверхностное упрочнение металла (наклеп) для улучшения последующей адгезии.

Геометрические параметры и логистическая схема:

• Пространственные размеры: Внутренние габариты обитаемой зоны составляют 23 x 6,5 x 4,7 м. Система позволяет обрабатывать массивные конструкции с предельными размерами до 19,2 x 3,7 x 3,8 м.

• Транспортировка грузов: Предельный вес единичного изделия может достигать 25,5 тонн. Перемещение металлоконструкций в рабочую зону осуществляется с помощью автоматизированной рельсовой платформы с тросовым приводом.

• Компоновка ворот: Камера имеет проходную топологию и укомплектована одной торцевой воротной группой с чистым размером проема 5 x 5 м.

• Организация постов: Полезная площадь рассчитана на эффективное одновременное функционирование двух операторов-дробеструйщиков.

Технология рекуперации и рабочие параметры среды:

• Циркуляция абразива: В качестве рабочего материала задействуется стальная колотая дробь. Сбор рассыпанного материала со всей площади пола производится продольными скребковыми механизмами, передающими дробь на поперечный шнек. Модуль сепарации, рекуперации и фильтрации смонтирован сбоку от кабины.

• Показатели вентиляции: Производительность вытяжной системы составляет 40 000 м³/ч. При установке чистых фильтрующих элементов кратность обновления воздушной среды достигает 60 крат/час, а линейная скорость перемещения потока в боксе равна 0,39 м/с.

• Потребление ресурсов: Пиковая электрическая нагрузка исполнительных систем оборудования (без учета внешних компрессоров) составляет порядка 65 кВт. Потребность в сжатом воздухе в моменты максимальной нагрузки — 18 м³/мин под давлением в 10 бар.

• Инженерные требования: Установка технологических узлов требует предварительной подготовки полноценного заглубленного фундамента.

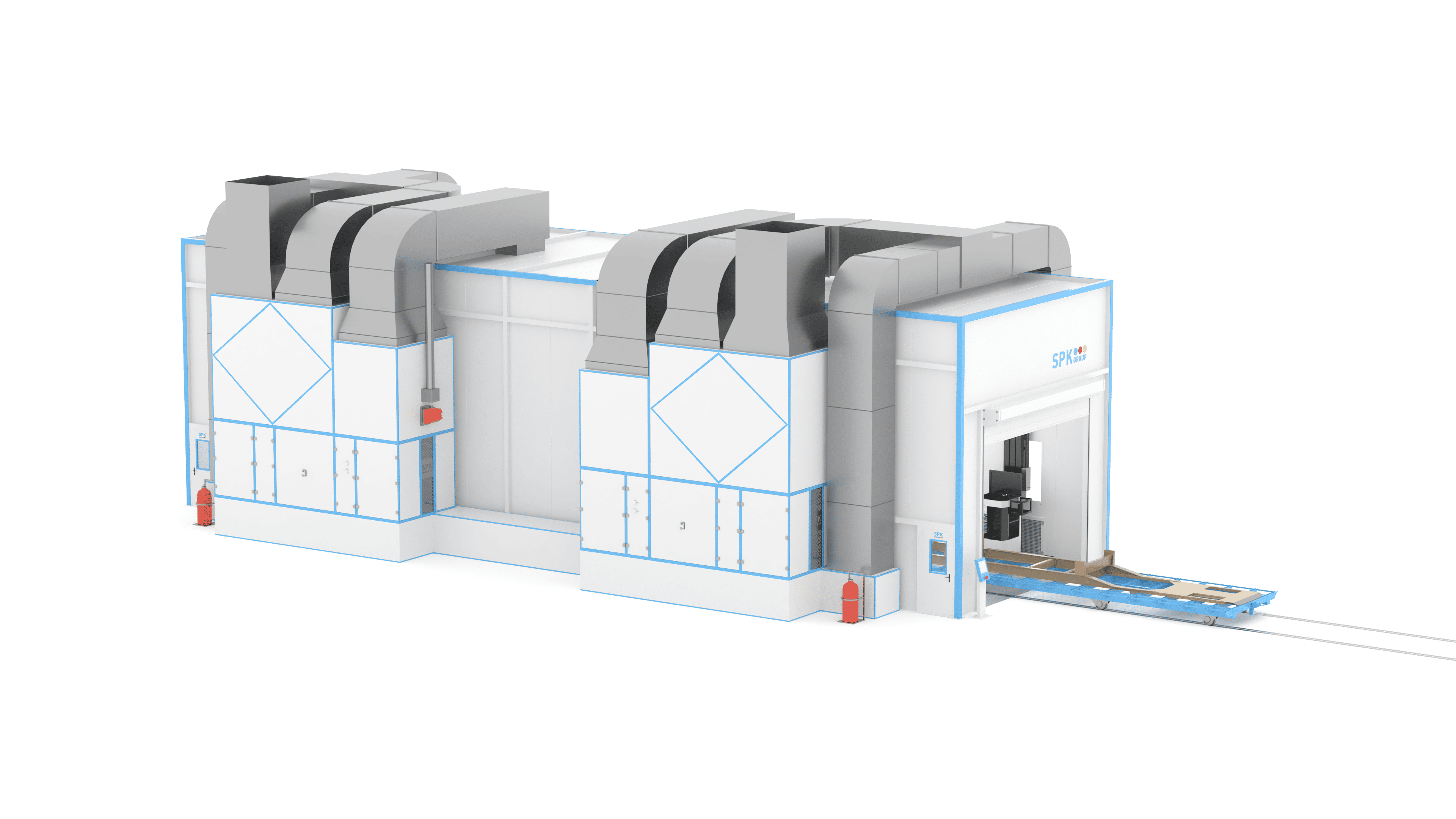

2. Промышленный покрасочно-сушильный бокс тупиковой конфигурации SPK-SCB-23.7.6

Высокотехнологичная малярная камера SPK-SCB-23.7.6 обеспечивает изолированную чистую среду для проведения финишной подготовки заготовок (ручная протирка, химическое обезжиривание), прецизионного напыления жидких ЛКМ и последующего температурного отверждения нанесенных защитных слоев.

Конструктивное исполнение и логистика малярной зоны:

• Габаритные характеристики: Внутреннее пространство камеры имеет размеры 23 x 6,7 x 5,8 м, в то время как наружные монтажные габариты всей установки составляют 23,3 x 9,7 x 7,2 м. Вместимость бокса позволяет загружать изделия с размерами до 19,2 x 3,7 x 3,8 м и чистым весом до 25,5 тонн.

• Механизация цеха: Закатка деталей на покрасочный пост производится посредством приводной рельсовой тележки, рассчитанной на нагрузку до 26 тонн. Камера выполнена в односекционном тупиковом исполнении и снабжена одними торцевыми воротами (5 x 5 м в свету). Конструкция пола не предусматривает устройство малярных приямков.

• Пневматические линии: Для бесперебойной работы двух маляров внутри кабины смонтированы две независимые точки раздачи технологического сжатого воздуха.

• Строительная часть: Монтаж оборудования выполняется на специально спроектированное фундаментное основание.

Аэродинамика, теплогенерация и энергоэффективность:

• Вентиляционный контур: Подача стерильного, равномерно распределенного воздушного потока реализована по вертикальной схеме «сверху вниз» (ламинарный нисходящий поток). Суммарный объем прокачки воздуха достигает 100 000 м³/ч, что обеспечивает максимальную кратность воздухообмена на уровне 112 крат/час.

• Фильтрация и влажность: Очистка удаляемого из кабины воздуха от остаточного малярного тумана и пигментной взвеси осуществляется сухим методом, что исключает необходимость содержания гидрофильтров. Искусственное увлажнение воздуха в данной комплектации отсутствует.

• Режим полимеризации: Принудительная термическая сушка лакокрасочных покрытий происходит при температуре до +80 °C.

• Газовое отопление: Нагрев приточных воздушных масс осуществляется за счет сжигания природного газа. При критическом падении температуры на улице до –42 °C проектная тепловая мощность генератора составляет порядка 1128 кВт. При этом максимальный часовой расход природного газа (с калорийностью 7900 ккал/м³) достигает примерно 132 м³/ч.

• Энергопотребление: Общая электрическая мощность всех задействованных агрегатов (приводы ворот, вентиляторы, системы освещения, рельсовый транспорт и шкафы управления) составляет около 159 кВт.
