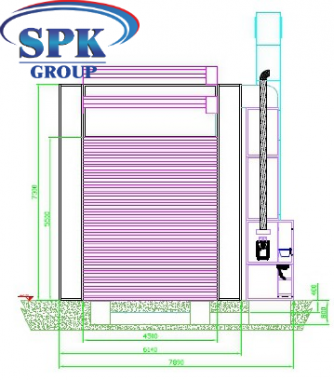

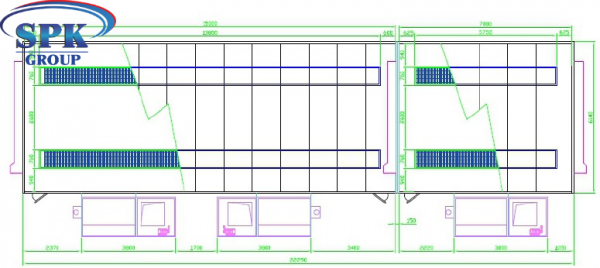

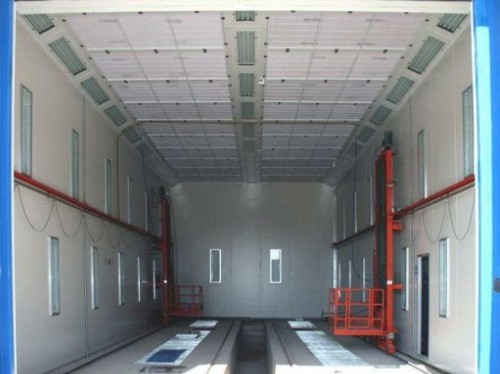

Камера окраски для жд вагонов (возможность разделения) на 7 и 15 м SPK-22.6.6.5

Размеры

Внутренние размеры (ДхВхШ)

22000x6000x6500мм

Внешние размеры (ДхВхШ)

22290x7890x7300мм

Поток воздуха

Исходящий сверху вниз

Вытяжка

Через канал в основании

Основание

Кол-во каналов

2канала

Р-р канала

760x13800/5750 мм/канал

Кол-во решеток

4ряда (итого 34шт.)

Материал решеток

Оцинкованная сталь.

30х4мм - пластины;

10мм - скрученные пруты.

Максим. нагрузка

500-800кг/м3

Кабина

Структура кабины

Ровная

Присутствие стальной конструкции

Имеется

Панели сенные

Утепленные «сендвич -панели» с толщиной 70мм, состоящие из II-х металлических листов. Материал утеплителя

минеральная вата RW

Толщина листов

0,43мм

Плотность заполнения минеральной ватой

160г/м3

Въездные ворота

Кол-во ворот

двое

Размеры дверей

4500x5500мм (ШхВ)

Тип ворот

Роликовые электрические

Сервисная дверь

Кол-во

Три двери

Размеры

700x2000мм

Расположение

Справа

Структура смотрового окна

Герметизировано резиновым уплотнителем

Крыша

Из оцинкованных стальных пластин

Структура крыши

Прямая

Присутствие стальной конструкции

+

Конструкция потолка с закрепленными потолочных фильтров

Каркас из D8-стали

Внешний вид

Окрашенная

Исполнение панелей крыши

RW-панель

Потолочные фильтры

Мод.SP-600 G

Осветительная система

Верхний свет

14 плафонов по четыре лампы с 2-ух сторон = ит. 112 ламп по 36Вт (Philips)

Нижний свет

33 плафона по четыре лампы с 2-ух сторон = ит. 264 лампы по 36Вт (Филипс)

Направление света

Вертикальное

Выпрямитель

единое действие для 2-ух ламп

Каркас для крепления светильников

Из стали

Общая мощность системы освещения

13536Вт

Группы притока и вытяжки для 15м

Размещение генераторов

Справа

Конструкция генераторной группы фильтров

Квадратная оцинкованная конструкция, выполненная из стали

Обшивка групп фильтров притока,  вытяжки

каркас группы вытяжки построен из  панелей RW

каркас группы притока  - из панелей RW

Регулировка потоков воздуха

Пневматическая

Колич-во генераторных групп притока

II

Колич-во генераторных групп вытяжки

II

Направление потока приточного воздуха

Через основной воздуховод

Направление потока воздуха вытяжки

Через основной задний воздуховод

Тип приточного вентилятора

Центробежный вентилятор II-ного действия

Тип вытяжного вентилятора

Центробежный вентилятор II-ного действия

Мод.Siemens 4.5M (Германия)

Мод.Siemens -710-H (Германия)

2по7,5кВт

11кВт

Произв-ность: 84000м³/ч

Произв-ность 80000м3/ч

Управление воздушным притоком

Управление вытяжным воздушным потоком

Оснащен ручной заслонкой

Воздуховод, предназначенный для забора

Воздуховод предназначенный для выброса

Четыре прямых, канала. 1000х1000х1000мм. одноколенный канал 90°, одноколенный канал 30°

Группы притока и вытяжки для 7 м

Положение генераторов

Расположение справа

Конструкция генераторной группы

Квадратной формы оцинкованная стальная конструкция

Обшивка групп притока и вытяжки

каркас группы вытяжки выполнен из RW-панелей

каркас группы притока выполнен из RW- панелей

Регулировка потоков воздуха

Пневматическая

Кол-тво приточных генераторных групп

одна

Кол-тво генераторных вытяжных групп

одна

Направление воздухопотока притока

Через основной воздуховод

Направление воздухопотока вытяжки

Через основной задний воздуховод

Тип вентилятора притока

Центробежный вентилятор II-ого действия

Тип вытяжного вентилятора

Центробежный вентилятор II-ного действия

Siemens -630-H (Германия)

Siemens -710-H (Германия)

2х7,5кВт

11кВт

Производительность: 50000м³/ч

Производительность: 40000м³/ч

Управление воздушным притоком

Управление вытяжным воздушным потоком

Оборудован ручной заслонкой.

Воздуховод, предназначенный для забора

Воздуховод, предназначенный для выброса

4прямых канала размером 1000х1000х1000мм. 1-коленный канал 90°, одноколенный канал 30°

Отопление

Способ отопления

Газовая горелка

Топливный генератор

3штуки

Горелка

RS5, одноступенчатая

Тепловая мощность

260000кКал/ч

Теплообменник

Многотактовый: отверстия анти-взрывные

Топливный генератор

260кВт/ч

Выхлопная труба

Четыре штуки

Материал выхлопной трубы

Из оцинкованной стали

Фильтрация

Фильтр приточной группы

Основной фильтр карманной формы и

потолочный фильтр

Фильтр вытяжки

Стекловолоконный/ угольный фильтры

Система контроля

Управления

С помощью реле

Запуск генератор притока

Есть

Запуск генератора вытяжки

+

 Панель управления

Режимы: окрашивание, выключатель для освещения, выключатель для питания, аварийная остановка, таймер/ контроллер темп. в кабине камеры, индикаторы и контроллеры для режимов работ.

Питание

Эл-питание двигателя

3х380В, 50Гц

Эл-питание освещения

220вольт 50Гц

Общая мощность ОСК 93кВт

Другое

Стекло

Толщиной 5мм, закаленное
