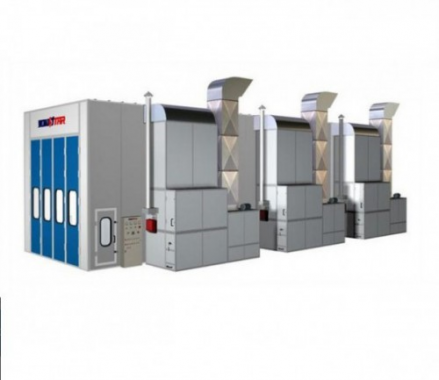

Камера покраски для цистерн YS-18.6.5
Внутренние габариты (ДхШхВ) | 18000х6000х5000 мм | Внешние габариты (ДхШхВ) | 18144х9646х5600 мм |
Продув | Вертикальный продув | Отвод воздуха | Через траншеи |
Отвод воздуха через стеновые панели | |||
Количество траншей | 2 | Размеры траншей | 760х16100 мм / траншея |
Количество решеток | 2 ряда (28 шт.) | Материал решеток | Полоска 30х4 мм + 10 мм перекрученная полоска |
Обработка поверхности решеток | Оцинковка | Нагрузка на решетку | 500-800 кг/м² |
Кабина | |||
Конструкция | Прямая | Со стальной рамой | Да |
Стеновая панель |
|
|
|
Толщина | 70 мм | Толщина окрашенной стали | 0.476 мм |
Изоляция | Пенополистирол (EPS) | Изоляция торцов | С двух сторон |
Плотность изоляции | 19 г/м³ |
|
|
Основные двери | |||
Кол-во | 1 шт. | Размер | 5000х4500 мм (ШхВ) |
Кол-во створок | Электрические рольставни | Конструкция | Электрические рольставни |
Конструкция окна |
|
|
|
Сервисные двери | |||
Кол-во | 2 шт. | Размер | 800х2000 мм |
Положение | С двух сторон | Конструкция окна | Окно с резиновым уплотнителем по периметру |
Крыша | |||
Конструкция | Прямая | Со стальной рамой | Да |
Несущая рама потолочного фильтра | С-образная стальная, сталь D8 | Способ обработки несущей рамы потолочного фильтра | Окраска |
Материал потолочных панелей | Пенополистирол (EPS) | Тип потолочного фильтра | SP-600G |
Система освещения | |||
Потолочное | 24 светильников × 4 ламп = 96 ламп × 36Вт, лампы Philips |
|
|
Боковое | 26 светильников ×4 лампы = 104 лампы × 36 Вт, лампы Philips | Способ установки | Вертикально |
Выпрямитель | Один на две лампы | Материал коробки светильника | Стальной прокат |
Мощность освещения | 7128 Вт | Особые требования |
|
Приточно-вытяжная вентиляция | |||
Расположение агрегата | С двух сторон | Рама агрегата | Квадратная стальная рама |
Панели отсеков | Панель промышленного производства повышенной прочности, отсек приточной вентиляции: панели из пенополистирола (EPS), тепловой отсек: панели из полиуретана (PU), отсек вытяжной вентиляции: панели из пенополистирола (EPS) | Заслонка для переключения из режима окраски в состояние сушки | Пневматическая |
Кол-во приточных агрегатов | 4 шт. | Кол-во вытяжных агрегатов | 4 шт. |
Вход воздуха | Верхний боковой | Выход воздуха | Верхний задний |
Модель двигателя приточного вентилятора | Сдвоенный центробежный вентилятор | Модель двигателя вытяжного вентилятора | Сдвоенный центробежный вентилятор |
YDW 4.2 L | TAE-560-H | ||
Мощность: 4 кВт, Кол-во вентиляторов: 2 шт. | Мощность: 7.5 кВт, Кол-во вентиляторов: 1 шт. | ||
Воздухообмен: 100000 м3/ч | Воздухообмен: 84000 м3/ч | ||
Давление: 780 Па; двигатель внутри | Давление: 426 Па; ременный привод | ||
Контроль давления воздуха на входе |
| Контроль давления воздуха на выходе | Ручная заслонка на выходе |
Приточный воздуховод |
| Вытяжной воздуховод | 16 прямых отрезков, размер 700 х 700 х 1000 мм, 1 небольшое колено 90°, 1 небольшое колено 30° |
Тепловая система | |||
Способ нагрева | Нагрев дизельной горелкой | Кол-во тепловых агрегатов | 4 шт. |
Горелка | RG5S; однорежимная | Макс. тепловая мощность
| 260000 ккал/ч |
Конструкция теплообменника | Многоходовой; взрывозащищенное исполнение | 325 кВт | |
Труба | 4 шт. прямых отрезка, 2 шт. колена | Материал трубы | Оцинкованная сталь |
Фильтры | |||
Фильтры на входе | Карманчатый пред-фильтр, потолочный фильтр | Фильтры на выходе | Стекловолокнистый фильтр, М-образный угольный фильтр |
Пульт управления | |||
Способ управления | При помощи реле | Укладка проводки | В кабель-каналах |
Запуск двигателя приточного вентилятора | Запуск при полном давлении | Запуск двигателя вытяжного вентилятора | Запуск при полном давлении |
Выключатели и кнопки | Режим окраски без подогрева и с подогревом, режим сушки, таймер сушки, выключатель освещения, индикатор неисправности, термостат, счетчик часов наработки, выключатель питания, кнопка аварийной остановки | ||
Электропитание | |||
Мощность и фазы двигателя | 3х380В, 50 Гц | Мощность и фазы освещения | 1х220В, 50 Гц |
Общая потребляемая мощность | 71.5 кВт | ||
Другое | |||
Стекло | Прозрачное закаленное стекло толщиной 5.0 мм | Цвет настила с насечкой |
|
Цвет кабины |
| Цвет дверей |
|
Цвет агрегатов |
| Цвет аппарелей |
|
Внутренние габариты камеры (ДхВхШ): 18000* 6000* 5000 мм
Внешние габариты (ДхВхШ) : 18144* 9646* 5600 мм
Габариты ОСК
