Камера покрасочно-сушильная для жд вагонов YS-23.6.6
Размеры | ||||||||
Внутренние размеры | 23000x6000x6000mm | Внешние размеры | 23144x9696x6600mm | |||||

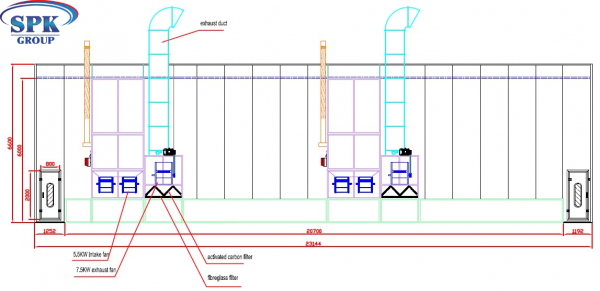

Поток воздуха | Нисходящий сверху | Вытяжка | Через 2 боковых канала в стенах камеры (на чертеже с обеих сторон) | |||||
Кабина | ||||||||
Конструкция | Прямая | Наличие стальной конструкции | Да | |||||
Въездные двери | ||||||||
Количество дверей | 1 ворота | Размеры дверей | 5000х4500 (ШхВ) | |||||
Материал | Оцинкованная сталь |
|
| |||||
Структура дверей | Из оцинкованной стали | Количество створок | 5 створок | |||||
Стенные панели Стальные сэндвич панели заполненные теплоизоляционной пеной | ||||||||
Толщина Панели | 70мм | Структура панелей | Панель обшита с двух сторон стальными пластинами между которыми находится теплоизоляционная пена | |||||
Наполнитель | EPS | Толщина стальных пластин | 0,476мм | |||||
Плотность заполнения | 19г/м³ | Структура дверных окон | Овальные окна с теплоизоляционной резиной | |||||
Сервисная дверь | ||||||||
Количество дверей | 4 | Размеры дверей | 800х2000(ШхВ) | |||||
Расположение | По 2 двери с каждой стороны камеры | Структура дверных окон | Овальные окна с теплоизоляционной резиной | |||||
Крыша | Оцинкованные стальные пластины | |||||||
Структура крыши | Прямая | Наличие стальной конструкции | нет | |||||
Конструкция потолка с креплением потолочных фильтров | Каркас из стали D8 |
|
| |||||
Материал панелей крыши | EPS панели | Потолочные фильтры | SP-600G | |||||
Освещение | ||||||||
Верхний свет свет | 28 плафона по 4 лампы= 112 лампы по 36Вт | Каркас крепления светильников | Стальной каркас | |||||
Нижний свет | 36 плафона по 4 лампы= 144 лампы по 36Вт |
|
| |||||
Выпрямитель | 1 действие для 2 ламп |
|
| |||||
Общая мощность освещения | 9216 Вт |
|
| |||||
Группы притока и вытяжки | ||||||||
Положение генераторов | Справа | Конструкция генераторной группы | Квадратная Стальная конструкция | |||||
Обшивка групп притока и вытяжки | каркас группы вытяжки выполнена из EPS панелей каркас группы притока выполнена из EPS панелей | Регулировка потоков воздуха | Пневматическая заслонка | |||||
Количество генераторных групп притока | 4 группы | Количество генераторных групп вытяжки | 4 группы | |||||
Направление потока воздуха притока |
| Направление потока воздуха вытяжки |
| |||||
Модель вентилятора притока | Центробежный вентилятор двойного действия | Модель вытяжного вентилятора | Центробежный вентилятор двойного действия | |||||
YDW 4.5M | TAE-500-H | |||||||
2х5,5кВт | 1х7,5 кВт | |||||||
Производительность: 124000 м³/ч | Производительность 84000 м3/ч | |||||||
Давление 780 Па. | Давление 385 Па. Ременной привод | |||||||
Управление притоком воздуха |
| Управление вытяжным потоком воздуха | Оборудован ручной заслонкой | |||||
Подогрев воздуха | ||||||||
Способ подогрева | Дизельная горелка | Количество горелок | 4 горелки | |||||
Модель горелки | RG5S; одноступенчатая | Производительность горелки | 260000 кКал/час | |||||
Структура теплообменника | Мультицикл; антивзрывчатое отверстие |
| 325 кВт/ч | |||||
Дымоход | 4 прямых дымохода | Материал дымохода | Нержавеющая сталь | |||||
Фильтрация | ||||||||
Фильтр притока | Основной фильтр карманной формы; Потолочный фильтр | Фильтр вытяжки | Стекловолоконный фильтр, угольный фильтр | |||||
Система контроля | ||||||||
Способ управления | Реле |
|
| |||||
Панель управления | Окрашивание; возрастающее температурное распыление; сушка; регулировка времени сушки; Выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка; Температурный Ограничитель; Манометр; Сигнал тревоги; Кнопка для электронной заслонки. | |||||||
Питание | ||||||||
Питание двигателя | 3х380 вольт 50Гц | Питание освещения | 220 вольт 50Гц | |||||
Общая мощность 85,2 кВт |

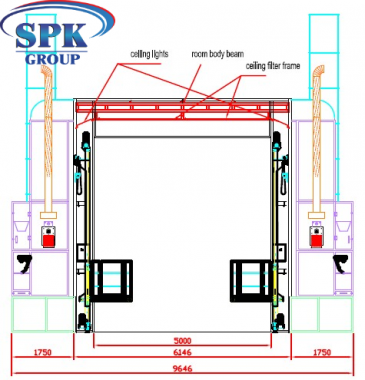

Внутренние габариты камеры (ДхВхШ): 23000*6000*6000
Внешние габариты (ДхВхШ) : 23144*9696*6600
Габариты ОСК
