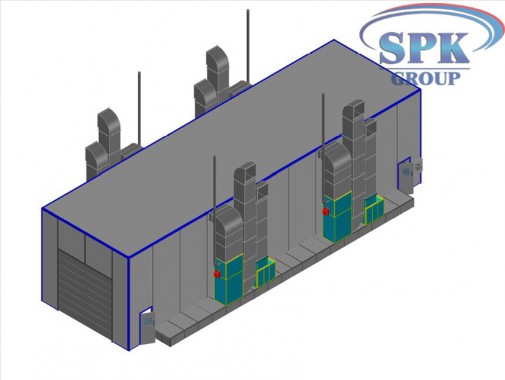

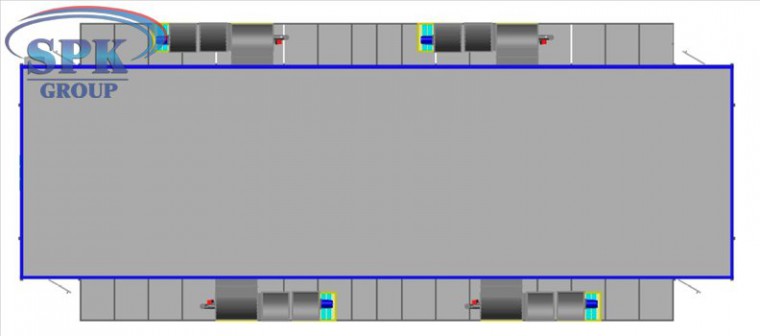

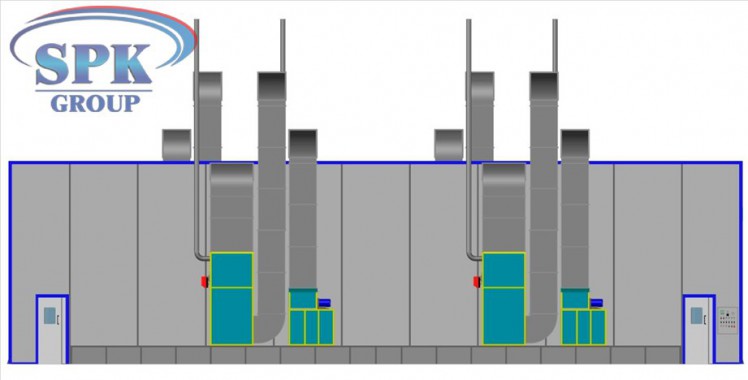

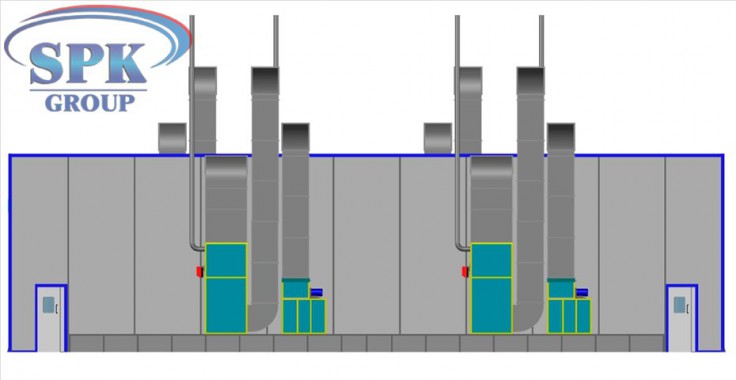

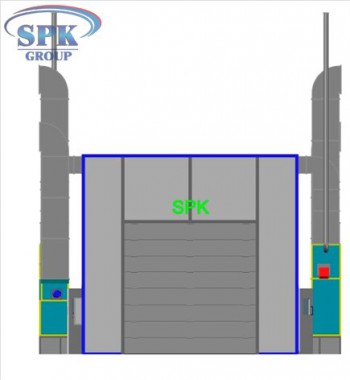

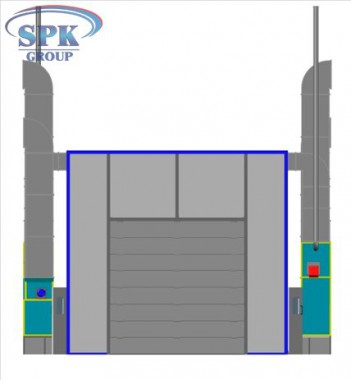

Окрасочная проходная камера для троллейбусов SPK-22.6.5

Размеры

Количество секций

1

Внутренние размеры (ДхШхВ):

22000x6500х5000 mm

Внешние размеры:

22100x9200x5600 mm

Поток воздуха

Нисходящий сверху

Вытяжка

Через стены

Вытяжка

Количество каналов

2 канала

Размер канала (ДхШхВ)

190000х1000х500 (одного окна)

Количество решеток

1 ряд решеток в каждой стене

Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

-

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Рулонный

Количество

2 шт.

Просвет ворот

4000х4000 (ШхВ)

Материал

Алюминий, ПВХ

Структура окон

Нет

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³

Сервисная дверь

Количество дверей

4 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

С боку

Структура окна

-

Крыша.

Структура

Прямая крыша

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 710-1000 Люкс

Верхний свет (45 градусов)

22 плафона по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

16 плафонов по 2 лампы

Группы притока и вытяжки (воздухообмен 120 крат/час)

Положение генератора

Слева и справа

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из EPS панелей

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

4 генератора

Количество генераторов вытяжки

4 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Искро-взрывозащищенное исполнение (ЕХ) Siemens

Искро-взрывозащищенное исполнение (ЕХ)

Siemens

7,5 кВт

7,5 кВт

Производительность:      96 000 м³/ч

Производительность:      96 000 м³/ч

Давление 760 Па.

Давление 731 Па. Ременной привод

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Оборудован ручной заслонкой

Подогрев воздуха

Способ подогрева

Дизельная горелка

Количество теплообменников

4 шт.

Модель дизельных горелок

Riello, Италия.

Производительность горелок

880 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка;

Питание

Питание двигателя

3х380 В/50Гц

Питание освещения

220 В/50Гц

Общая мощность 68 кВт

Система пожаротушения.

Автоматические порошковые огнетушители

4 шт.

Наименование:

Буран

Система распылителей по периметру камеры. Четыре датчика слежения.
