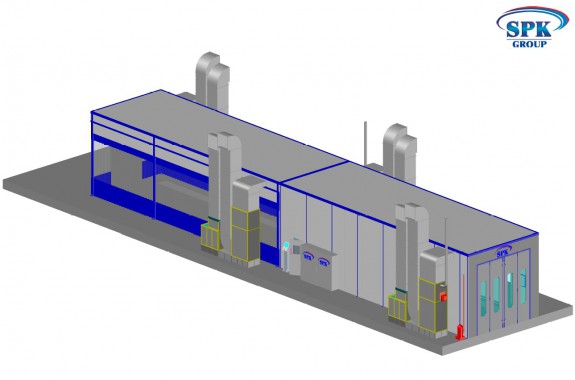

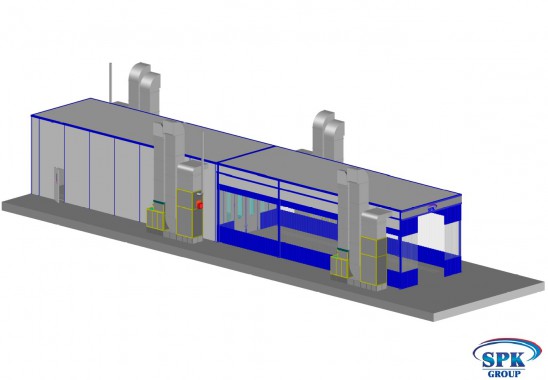

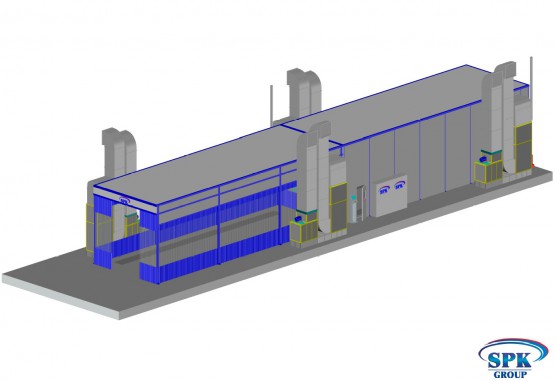

Проходная камера для автобусов SPK-30.5.4
Размеры | |||
Количество секций | 1 |
|
|
Внутренние размеры (ДхШхВ): | 15000х5000х4200 мм | Внешние размеры кабины (без учета агрегатов подготовки воздуха, располагаемых в соседнем помещении): | 15200х5120х5050 мм |
Вытяжка | |||
Направление потока | Нисходящий вертикальный | Вытяжка | Через пол |
Количество каналов | 1 | Размер канала (ДхШ) | 14040х1000 |
Кабина | |||
Конструкция | Силовой каркас + пленум из сэндвич-панелей + шторы (4 шт.) | Наличие стальной конструкции | Да |
Главная дверь. | |||
Количество | 1 шт. | Тип | Раздвижные шторы |
Привод | Ручной | Просвет ворот | 4800х4000 (ШхВ) |
Материал | Брезент/ПВХ | Структура окна | Отсутствует |
Стеновые панели. | |||
Материал | Брезент/ПВХ |
|
|
Сервисная дверь | |||
Количество дверей | Отсутствует |
|
|
Крыша. | |||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас |
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G |
Освещение 700-900 Люкс . | ||||||
Верхний свет (45 градусов) | 22 плафона по периметру по 4 лампы по 58 Вт | Каркас крепления светильников | Стальной каркас | |||
Общая мощность | 5104 Вт | Исполнение | Искро-взрывозащищенное исполнение (EX) | |||
Цветовая температура | 6500 К | Рама и отражатель | Окрашены белой порошковой эмалью | |||
Толщина стекла | 4 мм | Подключение всех светильников | В соответствии с ПУЭ, Провода - ПВС (многожильные, медные) | |||
Группы притока и вытяжки (воздухообмен - 154 крат в час) | ||||||
Положение генератора | Сбоку | Конструкция генераторной группы | Квадратная, стальная конструкция | |||
Каркас групп притока и вытяжки | Сборная металлическая конструкция из профилированных металлических стоек из оцинкованной стали | |||||
Обшивка групп притока и вытяжки | Из стального листа | Регулировка потоков воздуха | Инверторное управление | |||
Модель вентилятора притока | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | Модель вытяжного вентилятора | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | |||
Искро-взрывозащищенное исполнение (ЕХ) | Искро-взрывозащищенное исполнение (ЕХ) | |||||
7,5 кВт, 1500 об/мин | 7,5 кВт, 1500 об/мин | |||||
Производительность: 24000 м³/ч | Производительность: 24000 м³/ч | |||||
Давление 760 Па. | Давление 760 Па. | |||||
Привод - прямой | Привод - прямой | |||||
Регулировка - не требуется | Регулировка - не требуется | |||||
Рециркуляция в режиме подготовки поверхности к грунтованию и окрашиванию | 100% | Рециркуляция в режиме грунтования и локального окрашивания | 0% | |||
Количество генераторов притока | 2 | Общая производительность | 48 000 м³/ч | |||
Количество генераторов вытяжки | 2 | Общая производительность | 48 000 м³/ч | |||
Управление режимом окраска/сушка | Электрический сервопривод | Управление вытяжным потоком воздуха | Инверторный привод с изменяемым количеством оборотов э/дв | |||
Подогрев воздуха | ||||||
Способ подогрева | Подогрев отсутствует |
|
| |||
Фильтрация | ||||||
Фильтр притока | Основной фильтр карманной формы класс G4; Легкоснимаемый потолочный фильтр класса очистки EU5 толщиной 22мм | Фильтр вытяжки | Напольный фильтр типа «paint - stop», класса очистки G3, материал – стекловолокно, основной фильтр карманной формы класс G4;
| |||
Система контроля технологических режимов. IP 65 | ||||||
Способ управления | Сенсорный контроллер | |||||
Режимы работы |
| |||||
Питание | ||||||
Питание двигателя и шкафа управления | 3х380 Вт/50Гц | Питание освещения | 220 Вт/50Гц | |||
Максимальная потребляемая мощность 37 кВт |
Размеры | ||||
Количество секций | 1 |
|
| |
Внутренние размеры (ДхШхВ): | 15000х5000х4200 мм | Внешние размеры кабины (без учета агрегатов подготовки воздуха, располагаемых в соседнем помещении): | 15200х5120х5050 мм | |
Вытяжка | ||||
Направление потока | Нисходящий вертикальный | Вытяжка | Через пол | |
Количество каналов | 1 | Размер канала (ДхШ) | 14040х1000 | |
Количество рядов решеток | 1 ряд | Материал решеток | плоские стальные полосы+10мм скрученная стальная арматура | |
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 2000 кг/м2 | |
Кабина | ||||
Конструкция | Силовой каркас + сэндвич панели | Наличие стальной конструкции | Да | |
Стеновые сэндвич панели. | ||||
Толщина панели | 80 мм. | Толщина стали | 1,0 мм | |
Наполнитель | Минеральная вата | Свойства наполнителя | Негорючий, пропитан антисептиком | |
Плотность заполнения | 32 кг/м³ | Внутренняя отделка | Оцинкованная сталь с порошковым антибликовым покрытием белого цвета | |
Главная дверь | ||||
Количество | 2 шт. | Тип | Распашные четырехстворчатые | |
Привод | Ручной | Просвет ворот (ШхВ) | 3800х4050 мм | |
Материал | Сэндвич панели | Структура окна | Прямоугольное с теплоизоляционной резиной | |
Сервисная дверь | ||||
Количество дверей | 2 | Размеры дверей | 800х2000 (ШхВ) | |
Крыша. | ||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | |
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | |
Освещение 700-900 Люкс . | ||||
Верхний свет (45 градусов) | 22 плафона по периметру по 4 лампы по 58Вт | Каркас крепления светильников | Стальной каркас | |
Боковой свет, встроенный в сэндвич панели | 22 светильника по 4 лампы мощностью 36 Вт | Включение | Автоматическое и вручную с пульта управления для возможности контроля в процессе сушки | |
Общая мощность | 7696 Вт | Исполнение всех светильников | Искро-взрывозащищенное исполнение (EX) | |
Цветовая температура | 6500 К | Рама и отражатель всех светильников | Окрашены белой порошковой эмалью | |
Толщина стекла всех светильников | 4 мм | Подключение всех светильников | В соответствии с ПУЭ, Провода - ПВС (многожильные, медные) | |
Группы притока и вытяжки (воздухообмен - 154 крат в час) | ||||
Положение генератора | Сбоку | Конструкция генераторной группы | Квадратная, стальная конструкция | |
Каркас групп притока и вытяжки | Сборная металлическая конструкция из профилированных металлических стоек из оцинкованной стали | |||
Обшивка групп притока и вытяжки | Из стального листа | Регулировка потоков воздуха | Инверторное управление | |
Количество генераторов притока | 2 | Количество генераторов вытяжки | 2 |
Внешние габариты (ДхВхШ) : 15200х5120х5050 мм
Габариты ОСК
