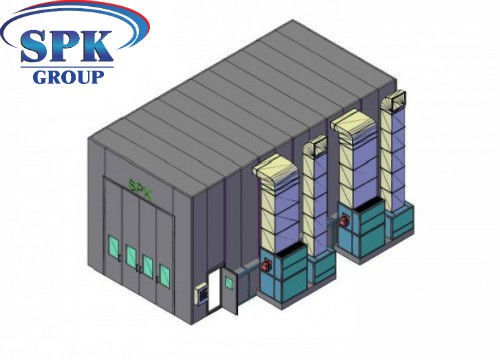

Окрасочно-сушильная камера для кранового оборудования SPK 12x5x5
Спецификация оборудования №1. Камера окрасочная.
Габариты данной камеры | |
- внутренние | 12000x 5000х 5000 mm |
- внешние | 12180x 7080x 5500 mm |
Воздух исходит | ↓ |
Вытяжка Ч-З ПОЛ | |
Размер одного канала | 6600х768 mm |
Решетки | Представляют собой: стальную скрученную арматуру + полосы плоские из стали |
Число каналов, в шт. | 1 |
Число рядов решеток | один ряд |
Кабина ОСК | |
Каркас кабины камеры | силовой |
Конструкция стальная | + |
Дверь главная (1 дверь) | |
Ворота (Шир * Выс) | 4000 * 4200 |
Материал | сталь оцинкованная |
Уплотнение в двери | теплоизоляционная резина |
Разделение камеры | Да |
Окна | В форме прямоугольника |
Панели стенные | |
Толщ. панелей (мм)/толщина стали | 80 и 0.6 |
Заполнение | Минерал. вата (пожароустойчивая, с антисептиком) |
Плот-сть наполнения (кг на 1 м3) | 112 |
Дверь сервисная | |
Размер / колич-во дверей | 800 на 2000 (Ш *В) / две |
Тип двери | выхлопная |
Характеристики окна в двери | В помещении одно прямоугольное окно, с уплотнением из резины |
Параметры крыши в SPK 12x5x5 | |
Конструкция | Прямая |
Окраска | Порошковая |
Каркас и его покрытие | Стальной силовой и порошковая окраска |
Конструкция каркаса потолка/ потолочные фильтры | Каркас стальной из D8/ SP – 600 G |
Материал | Из стального листа |
Освещение в камере окрасочной для кранового оборудования | |
освещение верхнее (45 град.) | по 4 лампы в 16-и плафонах |
Каркас | каркас стальной |
освещение нижнее (расположено в панелях) | по 2лампы в 16ти плафонах |
Выпрямитель | единое действие *2 лампы |
Приточная + вытяжная группы | |
Форма и конструкция генераторной группы/ исполнение | Квадратная / из стали |
Положение генераторов | справа, слева |
Регулирование воздуха | Заслонка автоматическая |
Обшивка | теплоизоляционными панелями |
Кол-во генераторов в притоке | |
и число генераторов вытяжки - по две шт. | |
Воздух в притоке/ в вытяжке | Воздух направляется сверху вниз/ воздух имеет направление вверх |
Вентиляторы | центробежные сдвоенные вентиляторы в группе притока и в группе вытяжки |
Мощ-сть: 2*4 кВт / 1*6 кВт | |
Производительность ( вм³/час): 42.000 | |
Давление 760Па / 731Па | |
Заслонка для управления притоком и вытяжкой | Автоматическая / ручная |
Система отопления | |
Число теплообменников, шт./их структура | две шт./1. мультицикл 2. отверствие антивзрывчатое |
Горелка | Дизельная горелка |
Модель горелки | RС |
Мощ-сть | 458кВт расход 8 - 22 литра/час |
Фильтр вытяжной | в конструкции фильтры: Стекловолоконный + предварительный фильтры |
Фильтр приточный | в конструкции фильтры: Основной карманчатый и Потолочный |
Передвижение операторов в Камере окрасочной для кранового оборудования | |
Лифт-площадки | две лифт-площадки |
Питание | 3 x 380Вт/ 50 Гц |
Система пожаротушения в Окрасочной камере автоматическая | |
Модель системы | Буран 50 КД |
Режим | автоматический |
Тушение |
|
IP 65 Контроль/ управление технологическими режимами. | |
Режимы и переключатели, размещенные на Управляющей панели | Окраска; термостат; тепловое распыление нарастающее; метр часов, выключатель света; выключатель питания; сушка и регулировка ее времени; индикатор отказа и чрезвычайная остановка |
Управляется - Реле |
|
Питание | |||
- двигателя (в Вт / Гц) | 380 х 3 50 | - освещения | 220 и 50 |
Общая мощ-сть (кВт) 9 - 34 | |||
Внутренние габариты камеры (ДхВхШ): 12000x 5000х 5000
Внешние габариты (ДхВхШ) : 12180x 7080x 5500

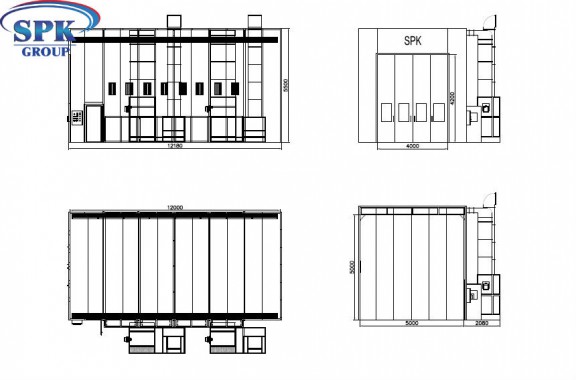

Габариты ОСК
