Покрасочная камера для кранов и сварных металлоконструкций SPK-32.7.5
Покрасочная камера для кранов и сварных металлоконструкций SPK-32.7.5 | |
Размеры | |
Внутренние размеры камеры | 32000x7000x5000 мм |
Внешние размеры | 32144x9550x5600 мм |
Направление воздушного потока | Исходит сверху вниз |
Вытяжка | Стены камеры |
Боковая вытяжка | |
Каналы | Два |
Колич-во решеток | 2 ряда |
Конструкция решеток | плоские полосы из стали со скрученной стальной арматурой толщиной 10 мм |
Покрытие решеток | Оцинкованное покрытие |
Кабина камеры | |
Конструкция | Выпуклая |
Материал | Сталь |
Стенные панели | |
Толщина стали в панелях (мм) | 0.5 |
Наполнитель | Вата минеральная |
Толщина Панели (мм) | 70 |
Сервисная дверь в кабине | |
Габариты двери (ШхВ), мм | 800х2000 |
Расположение | Справа |
Число дверей | две |
Структура окон | Герметизация резиновыми уплотнителями, окна имеют овальную форму |
Основная дверь камеры | |
Структура | Распашные ворота |
Размеры (ШхВ) | 5000х5000 мм |
Материал | Сталь оцинкованная |
Разделение камеры | Рольставни 1 |
Крыша | |
Материал панелей | EPS |
Конструкция потолка | каркас стальной (D8) |
Структура крыши | Силовой каркас |
Потолочные фильтры | Модель SP-600G |
Осветительная система камеры | |
Освещение верхнее | 40 плафонов* 4 лампы, всего 160 ламп по 36 Вт |
Нижнее освещение | 34 плафона по 4 лампы, всего 136 ламп по 36 Вт |
Действие выпрямителя | для двух ламп 1 действие |
Каркас крепления | Из стали |
Общая мощность (Вт) | 10.656 |
Группы притока/ вытяжки (воздухообмен 120 крат/час) | |
Размещение генераторов | Справа |
Материал каркаса групп | EPS панели |
Регулировка воздушных потоков | Пневматическая заслонка |
Колич-во генераторных групп вытяжки | По 4 генератора |
Центробежный 2-ной вентилятор в приточной группе | |
Модель | Siemens 4.5M |
Производит-ность (в м³/ч) | 134 000 м³/ч+ существующая система |
Мощ-сть | 2*5.5 кВт |
Давление | 780Па |
Центробежный 2-ной вентилятор с ручной заслонкой в вытяжной группе | |
Модель | Siemens-710-H |
Производит-ность (в м³/ч) | 133 000 м3/ч |
Мощ-сть | 1х7,5кВт |
Давление | Давление 726 Па. |
Система фильтрации камеры | |
Состав фильтра притока | Потолочный и основной фильтры |
Вытяжной фильтр включает в состав | Фильтры: угольный, стекловолоконный |
Тепловая система | |
Способ подогрева | Газовая/ дизельная горелка, паровой теплообменник, либо водяной теплообменник с догревом |
Модель | R5 |
Количество | 4 теплообменника |
Производительность, кКал/час | 260.000 *4 |
Структура теплообменника | Антивзрывчатое отверстие и Мультицикл |
Система контроля технологических режимов | |
Панель управления оборудуется: | - Окрашивание; - возрастающее температурное распыление; - выключатель освещения; - сушка до 80-и градусов, - регулировка времени сушки; - индикатор отказа; - метр часов; - термостат; - чрезвычайная остановка - выключатель питания; |
Управление при помощи | Реле |
Питание | |||||
Электропитание двигателя | 380 вольт*3, 50Гц | Питание освещения | 220 вольт 50Гц | ||
Мощность общая 89,6 кВт | |||||
Система перемещения маляров-операторов | |||||
Подъемно-передвижной лифт площадка | 2 шт. | ||||
Питание | 380Вольт | ||||
Буран 50 Система пожаротушения | |||||
Срабатывание в автоматическом режиме
| Порошковая система пожаротушения | ||||

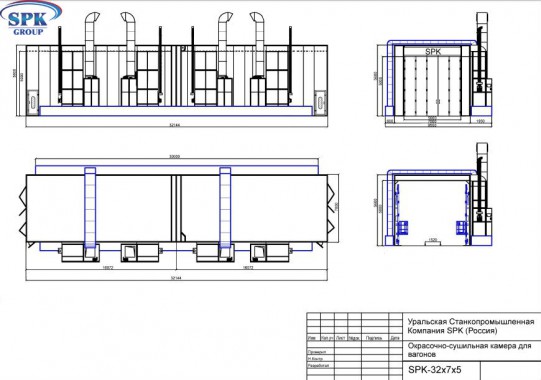

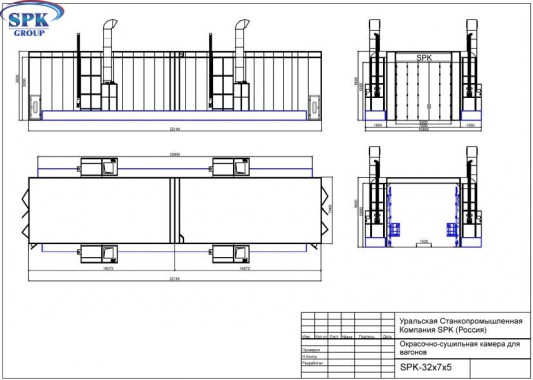

Внутренние габариты камеры (ДхВхШ): 32000x7000x5000
Внешние габариты (ДхВхШ) : 32144x9550x5600
Габариты ОСК
