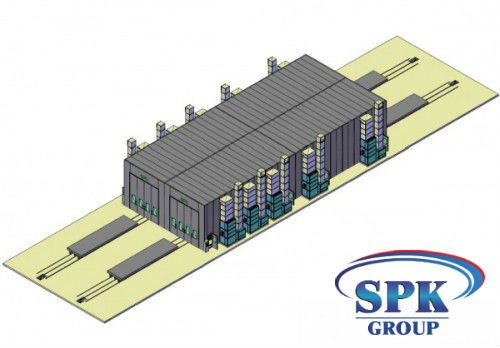

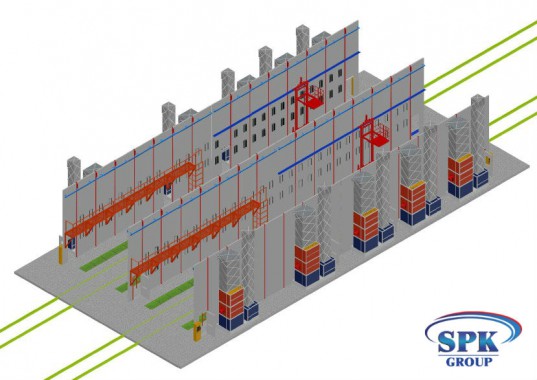

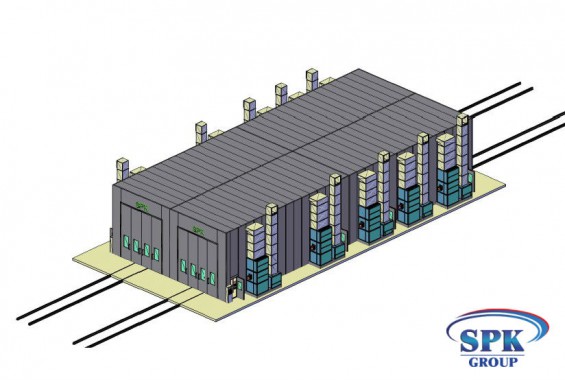

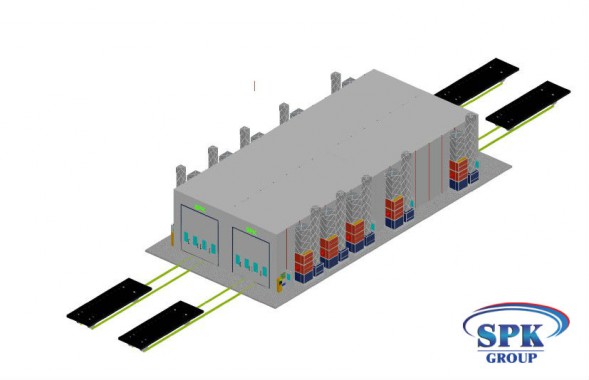

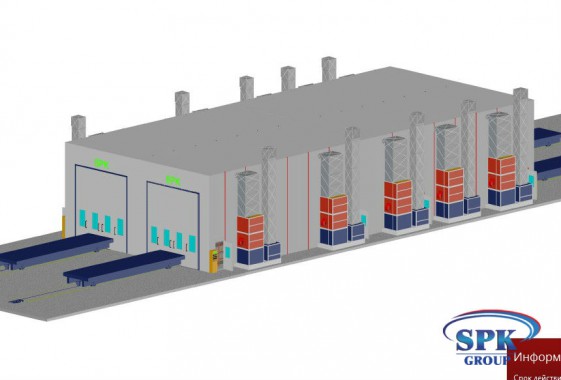

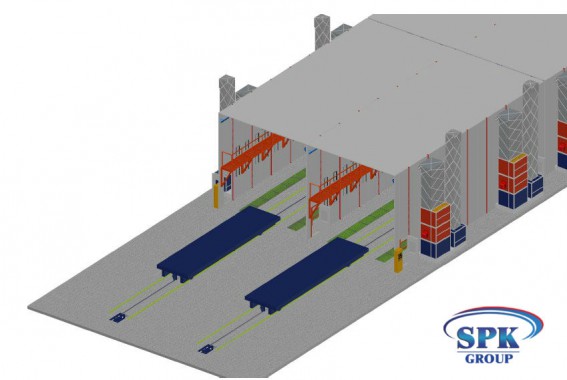

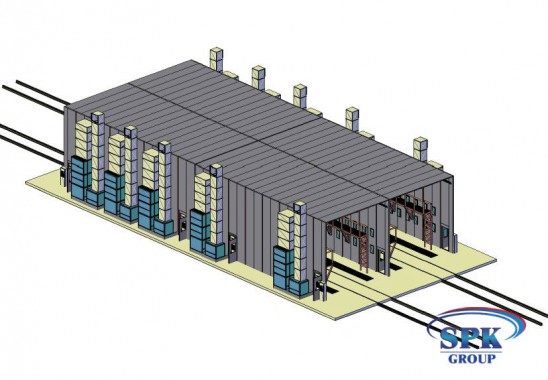

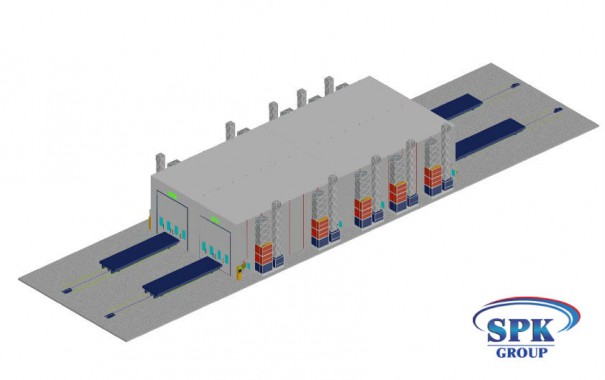

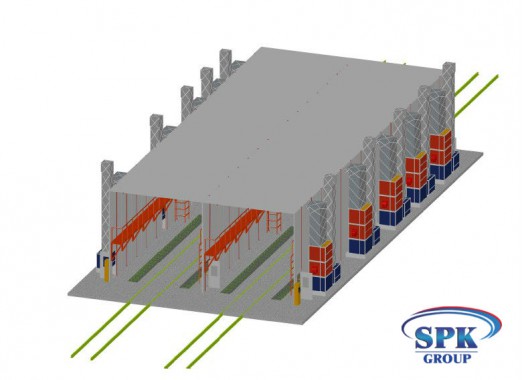

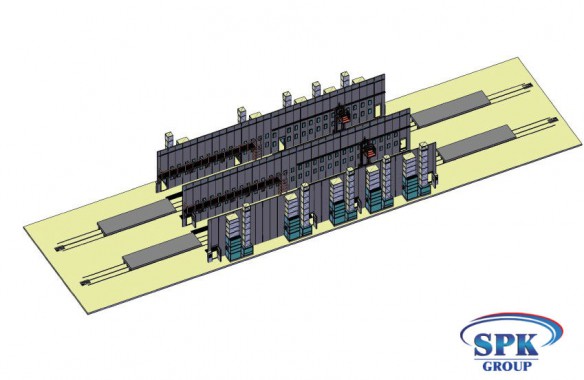

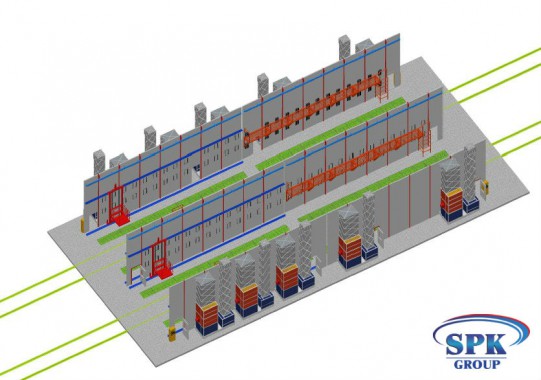

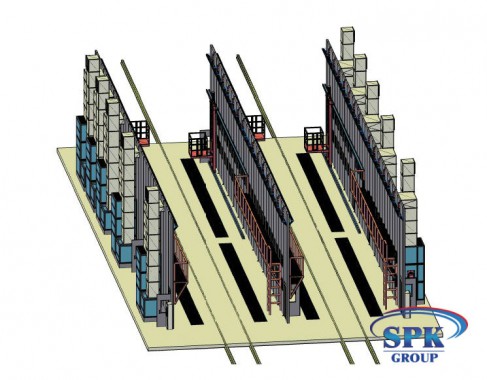

Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Спецификация оборудования.
Размеры Комплекса окрасочно-сушильных камер | ||||
Внутренние Внутренние размеры бокса | 32000x14000х6500mm 16000x7000х6500mm | Внешние размеры | 32310x17260x7000mm | |
Воздухопоток | направлен ↓ |
|
| |
Вытяжка. Проходящая ч-з пол | ||||
Пол | Полнорешетчатый | Габарит канала | 14924х768 mm/ на канал | |
Ряды решеток, шт. | 5 | Конструкция решеток канала | Состоит из плоских полос, произведенных из стали, а также скрученной стальной арматуры, имеющей толщину 10 мм | |
Решетки | Покрыты оцинкованной сталью | Нагрузка максим., кг/м.кв | 1000 | |
Кабина | ||||
Наличие стальной конструкции | сталь | |||
Конструкция | силовой каркас | |||
Дверь главная | ||||
Кол-ство | 6 шт. | Размеры ворот (Ш х В) | 5000х5500 | |
Материал | оцинкованная сталь | Уплотнение | Теплоизоляционной резиной | |
Структура окон | Нет окон | Разделение камеры | Разделяется | |
Стеновые панели камеры SPK | ||||
Толщина стеновых панелей, (в мм) | 80 |
|
| |
Наполнитель | Вата минеральная | Описание наполнителя | пропитан антисептиком, пожаробезопасен | |
Плотность заполнения, в кг/м³ | 112 | Толщина слоя стали | 0.6мм | |
Сервисная дверь | ||||
Р-ры дверей (Ш * В) | 800 * 2000 | Число дверей, шт. | 10 | |
Вид двери | Антипаниковая система | Структура окна | Прямоугольной формы, уплотнено термоизоляционной резиной | |
Крыша камеры | ||||
Форма + структура | прямая, из сендвич- панелей 50 мм толщ.. | Исполнение каркаса крыши | стальной силовой | |
Материал каркаса потолка | сталь D8 | Покраска каркаса | Есть, порошковая | |
Панели | Минеральная вата в основе | Фильтры под потолком | Название фильтра - SP-600G | |
Комплексное освещение 1000 Люкс | ||||
Свет верхний (45 град.) | 104 плафона Х4 лампы = 416 ламп * 36 Вт | Материал каркаса | Сталь | |
Свет нижний (встроен в панели) | 144 плафона Х2 лампы = 288 ламп x 18 Вт | Аварийное освещение | 70 ламп | |
Описание притока и вытяжки. Со скоростью потока воздуха 0,23 - 0,3 м / сек | ||||
Воздушные потоки регулируются | Автоматической заслонкой | Конструкция генераторов | стальная конструкция формы квадрата | |
Обшивка | из теплоизоляционных панелей – в обеих группах | Размещение генератора | На левой стороне | |
1. Генераторы притока, шт. 2. Кол-ство генераторов в притоке на блок | 12 генераторов
3 генератора | 1. Генераторы вытяжки, шт. 2. Кол-ство генераторов в вытяжке на блок | 12 генераторов
3 генератора | |
Воздушный поток в притоке | Направляется ↓ | Воздушный поток в вытяжке | Направляется ↑ | |
Вентилятор притока | Описание: 2 центробежных вентилятора Siemens | Вентилятор вытяжки | Описание: 2 центробежных вентилятора Siemens | |
2 х 5,5 кВт - мощность | 1 х 7,5кВт - мощность | |||
Приток воздуха регулируется при помощи автоматической заслонки | Вытяжка регулируется ручной заслонкой | |||
Общая производит-сть: 360.000 м³ в час Производит-сть покрасочного блока: 90 000 м³ в час | Общая производ-ность: 360.000 м³ в час Пр-ность покрасочного блока: 90 000 м³ в час | |||
Давление 780Па. | Давление 726Па. | |||
Очистка от окрасочного тумана кг/ час | 190.0 | Макс количество используемой краски кг/ час | 770.0 | |
Максимальное количество окрашиваемой поверхности м2/ч | На блок 236 На 4 блока 944 | Максимальное количество сушки поверхности м2/ч | На блок 410 На 4 блока 1640 | |
Количество окрашиваемых изделий с учетом режимов окраска 20 °C, сушка 60 °C. м2/сутки (24 часа) с учетом погрузки, выгрузки и ТО. При работе дух маляров в покрасочном блоке и производительности 35 м2/ч/чел. | На блок 280 м2/сутки На 4 блока 1120 м2/сутки Из расчета 350 раб дней 392 000 м2/год |
|
| |
Подогрев в камере | ||||
Горелка
| Газовая мод. RIELLO S.p.A. | Количество теплообменников, шт. | 12 | |
Мощность на одну горелку
Общая мощность | 70-390 кВт 60-336 Мкал/ч 387-4 680 кВт | Расход на одну горелку Расход на 12 горелок
| 8-40 Нм3/ч 61-480 Нм3/ч
| |
Фильтрационная система | ||||
Структура фильтра притока | Основной карманный фильтр и Потолочный фильтр | Структура фильтра вытяжки | Включает: угольный, стекловолоконный фильтры | |
Перемещение операторов в Комплексе | ||||
Лифт площадки, шт. | 8 | Питание | 50Гц 3 х380Вт | |
IP 65 - контроль технологических режимов | ||||
Упраывляется | Контроллер реле | |||
Режимы панели управления | Окрашивание; термостат; распыление тепловое с возрастанием, сушка до 65 - ти°С, управление временем сушки, а также выключатель питания и чрезв. остановка, выключатель освещения и метр часов, а также индикатор отказа |
Автоматическая Система пожаротушения Буран50 | |||
Система пожаротушения порошковая и система сигнализации | |||
Питание | |||
1. двигателей | 50Гц 3х380 Вт | 2. освещения | 50Гц / 220Вт |
Общая мощность 37-240 кВт |
Внутренние габариты камеры (ДхВхШ): 32000x14000х6500, 16000x7000х6500 (бокс)
Внешние габариты (ДхВхШ) : 32310x17260x7000
Габариты ОСК
