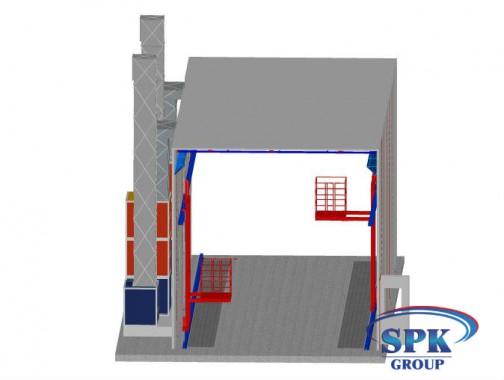

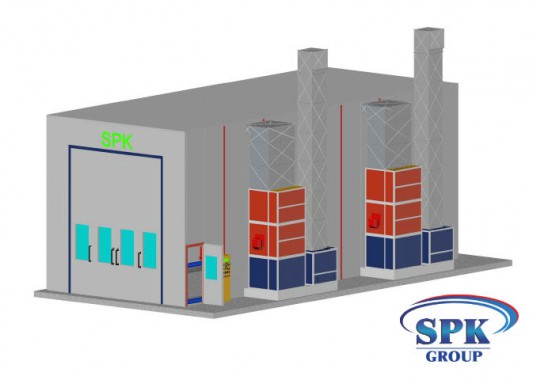

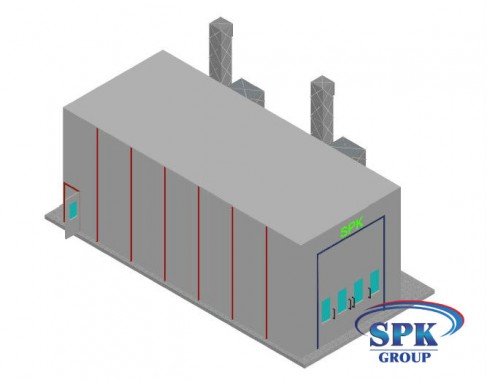

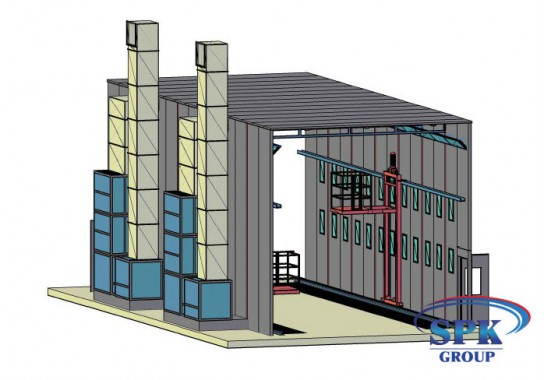

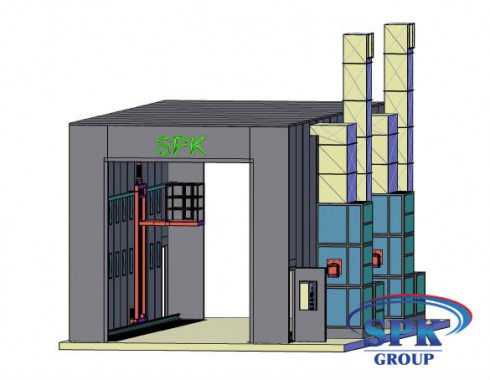

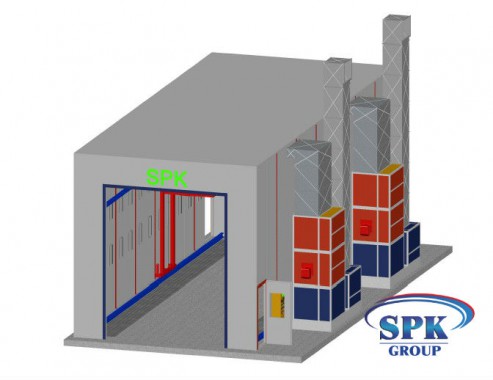

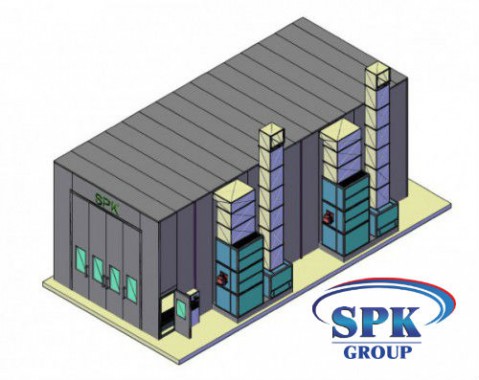

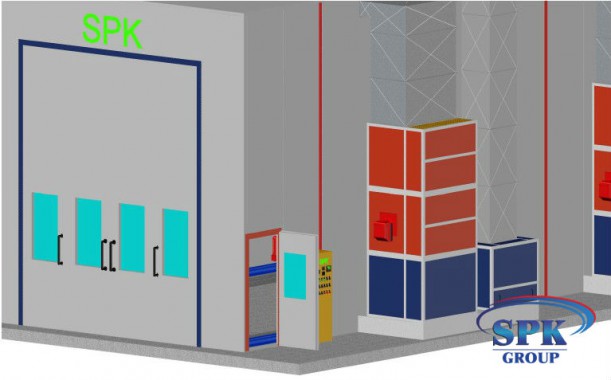

Окрасочно сушильная камера для блочных конструкций SPK 14x6x5 Россия-Германия

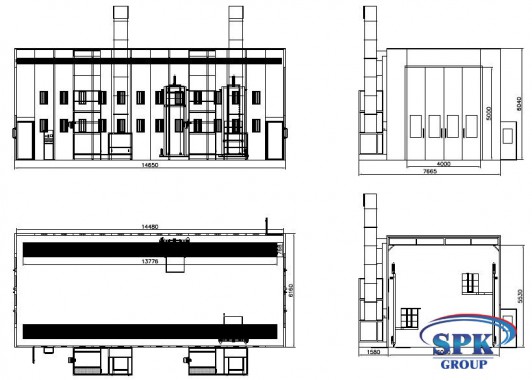

Размеры данной окрасочной камеры

Размеры внутренние

14000*6000*5500 mm

Размеры внешние

14160*6100*6000 mm

Поток воздуха направлен

Сверху вниз

Вытяжка

Сквозь пол

Вытяжка в оск

Материал решеток

плоские полосы плоские, выполнены из стали и скрученная стальная арматура толщиной 10мм

Размер канала

13776*768 mm/1 канал

Количество рядов решеток

Два

Кол-во каналов

2

Покрытие решеток

оцинкованное

Макс. нагрузка

1.000 кг /м. кв

Кабина Камеры для блочных конструкций

Конструкция кабины

Каркас силовой

Конструкция из стали

Присут.

Главная дверь

Размеры ворот

4000х5000 (ШхВ)

Уплотнение

Резина теплоизоляционная

Материал исполнения

оцинкованная сталь

Разделение камеры

Присут.

Структура окон

Отсут.

Кол-во дверей

2

Стеновые панели

Толщина каждой панели, в mm

80

Толщина стали, в mm

0.6

Наполнитель панелей

Минеральная вата

Хар-ки наполнителя

- Пожароустойчивый,

- пропитан антисептиком

Плот-сть заполнения минер. ватой

112.0 кг / м3

Сервисная дверь

Размеры дверей

800*2000 (Ш * В)

Кол-во дверей

две

Вид двери

выхлопная

Форма окон

Прямоугольное, с уплотнением, выполненной  из термоизоляционной резины

Крыша в камере

Форма и структура

Прямая, сэндвич-панели толщ. 50мм.

Р-ры дверей

800х2000(ШхВ)

Исполнение панели

Минеральная вата

Каркас

Каркас из стали D8

Покрытие

Порошковой покраской

Потолочные фильтры, мод.

SP-600G

Свет в данной камере

Верхний свет (45 °)

4 лампы*16 плафонов, 64 лампы мощ-стью  по 36 Вт

Каркас крепления светильников

Выполняется из стали

Нижний свет (в панелях)

36 плафонов Х 2 лампы, всего 72 лампы мощ-стью  по 18 Вт

Выпрямитель

1 действие х2 лампы

Описание Групп притока и вытяжки. Скорость потока воздуха от 0,23 до 0,3 м/сек

Генератор размещается

По левой стороне

Генераторная группа

Квадратная конструкция, стальная

Обшивка

Каркасы групп вытяжки и притока выполняются из теплоизоляционных панелей

Регулирование потоков воздуха

С использованием автоматической заслонки

Поток воздуха притока направлен

Вниз

Поток воздуха вытяжки направляется

Вверх

Количество генераторов притока

2

Количество генераторов вытяжки

2

Хар-ки центробежного 2-ного вентилятора притока

Производитель: Siemens

Хар-ки вытяжного вентилятора

Производитель: Siemens

Мощ-сть вентилятора: 2х5,5 кВт

Мощ-сть вентилятора: 1х7,5кВт

Произ-ность вентилятора:      55 000 м. куб/час

Пр-ность вентилятора:    54 000 м. куб/час

Давление в данном вентиляторе 780 Па.

Давление в данном вентиляторе 726 Па.

Приток  воздуха управляется

Автоматической заслонкой

Вытяжной поток воздуха управляется

Ручной заслонкой

Система отопления данной оск

Способ подогрева

  Газовая горелка

Кол-во теплообменников

2

Фильтрация

Хар-ки Фильтра притока

Карманчатый основной фильтр;

Потолочный фильтр

Хар-ки Фильтра вытяжки

Конструкция предполагает наличие Стекловолоконного фильтра  и угольного фильтра

Система перемещения маляров-операторов в покрасочной камере SPK 14x6x5

Лифт площадки

2

Питание

3 по380 Вт/ 50Гц

IP 65 - Система контроля технологических режимов

Управляется

Реле контроллером

 Панель управления

Оснащается следующими режимами: Окрашивание; нарастающее тепловое распыление;  индикатор отказа; сушка до 65-и град-в, регулирование времени сушки; выключатели: освещения и питания; метр часов; чрезвычайная остановка; термостат

Питание в камере

Питание двигателей

3 по 380 Вт/ 50Гц

Питание освещения

50Гц 220 Вт

Общая мощ-ть 39 кВт
