Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия

Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
Окрасочно-сушильная камера для металлоконструкций SPK-12.6.5 Россия
 Габариты данной камеры
Внешние, мм 12000х6000х5000
Внутренние габариты, мм12144х8896х5500
ПродувВертикальный
Отвод воздухаСквозь траншеи
 Кабина камеры
КонструкцияПрямая
Выполнение из сталиДа
Стальная рамаДа
Толщина стеновой панели, мм50
Толщина окрашенной панели, мм0.5
Изоляция торцовС обеих сторон

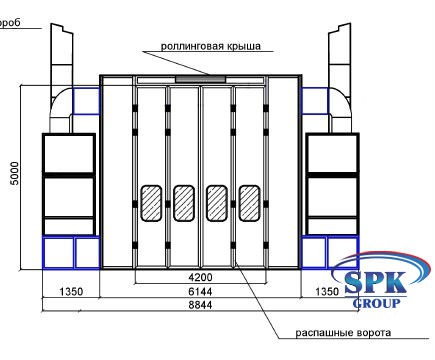

 Основные двери
Размеры (ШхВ) / число4200х500/ 1
Число створок4
КонструкцияРаспашные ворота
 Сервисные двери
Размеры, мм800х2000
РазмещениеС 2-х сторон
Конструкция окнаОкно имеет резиновый уплотнитель по периметру
 Крыша
Наличие стальной рамыДа
Метод обработки несущей рамы потолочного фильтраОкрашивание
Материал конструкции крышиСтальная
Несущая рама потолочного фильтраСтальная С-образная, материал - сталь D8
ПанелиEPS
Модель потолочных фильтровSP-600G
 Стенные панели (заполнены теплоизоляционной пеной, с 2-х сторон)
НаполнениеEPS
Плотность заполнения, г/м319.0
Толщина панели, мм70
Толщина стальных панелей0.476

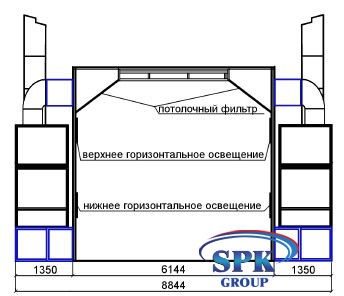

 Осветительная система
Потолочное освещение16 светильников х 4 лампы = 64 лампы, 36 Вт, лампы Philips
Боковое освещение32 светильника х 2 лампы = 64 лампы, 36 Вт, лампы Philips
Материал коробки светильникаСталь
Схема действия выпрямителядля 2-х ламп единый
Мощность освещения общая, Вт4608

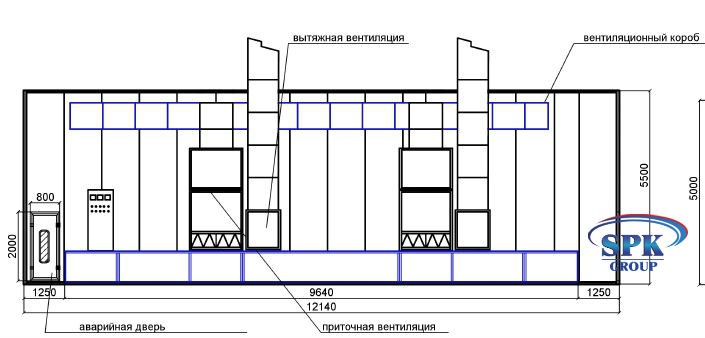

 Приточно-вытяжная вентиляция
Конструкция генераторной группы фильтровКвадратная, материал выполнения - сталь
Размещение генераторовС 2-х сторон
Панели отсеков

Панель имеет повышенную прочность,

отсек приточной вентиляции: панели выполнены из (EPS),

тепловой отсек: панели выполнены из полиуретана (PU),

отсек вытяжной вентиляции: панели произведены из EPS-панелей

Заслонка для перехода из фазы окраски в фазу сушкиПневматическая
Кол-во генераторных групп притока + вытяжки4+4
Вход/выход воздухаВерхний боковой/верхний задний
 Описание притяжного вентилятора
Центробежный сдвоенный вентилятор
МодельSiemens 4.2L
Мощность (кВт)4*2 вентилятора
Производительность (м3/час)100.000
Давление (Па)780
 Характеристики вытяжного вентилятора
МодельSiemens -560-Н
Мощность (кВт)7,5*1 вентилятор
Производительность (м3/час)84.000
Давление (Па)426
 Тепловая система в окрасочной форме
Способ нагреваНагрев при помощи газовой горелки
Количество тепловых агрегатов4 горелки
МодельR40; однорежимная
Структура теплообменника горелкиМногоходовой; взрывозащищенное
Количество теплообменников4
Производительность, кКал/час260.000
Дымоход4 прямых отрезка, 2 колена
 Фильтрация воздуха в камере
Фильтры на входеКарманчатый пред-фильтр и потолочный фильтр
Фильтрация на выходеСтекловолокнистый фильтр, угольный М-образный фильтр
 Пульт управления SPK
Панель управления включает:

Режим окраски без подогрева/ с подогревом,

режим сушки, таймер сушки, индикатор неисправности,

термостат, счетчик часов работы, выключатель освещения,

кнопка аварийной остановки, выключатель питания

Укладка проводкиВ кабель-каналах
Способ управленияРеле
Запуск двигателя приточного вентилятораПри полном давлении
Запуск двигателя вытяжного вентилятора
 Электропитание
Мощность и фазы двигателя3х380 В, 50 ГЦ
Мощность и фазы освещения1х220 В, 50 Гц
Общая мощность потребления (кВт)69
 Дополнительно
СтеклоПрозрачное закаленное стекло толщ. 0.5 мм

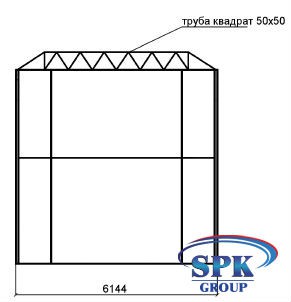

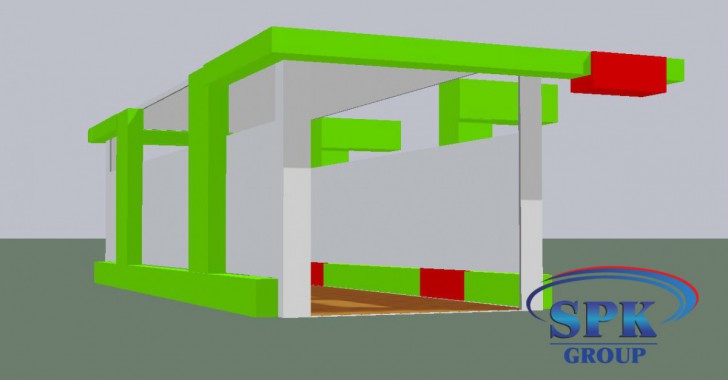

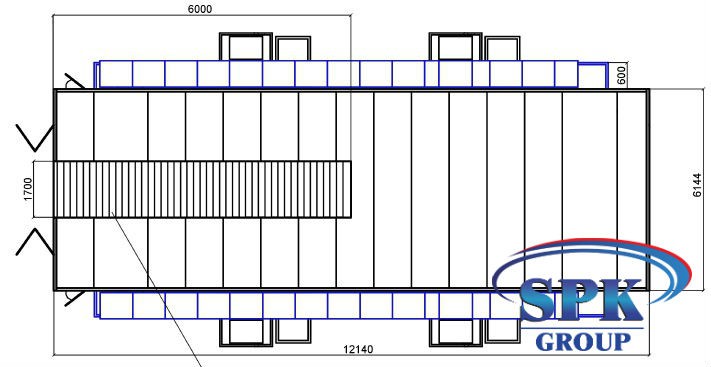

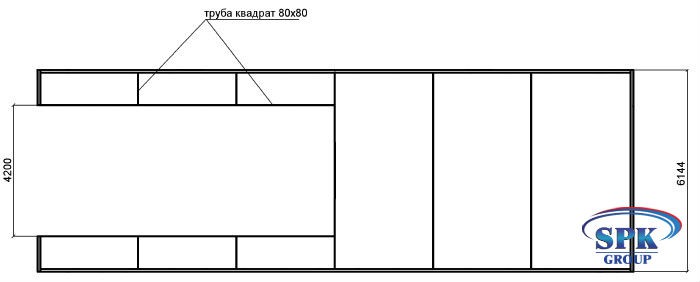

На нашем сайте вы можете ознакомиться с техническими характеристиками покрасочной камеры для металлоконструкций, а также посмотреть чертежи.

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 12144х8896х5500
Внешние габариты (ДхВхШ) : 12000х6000х5000
