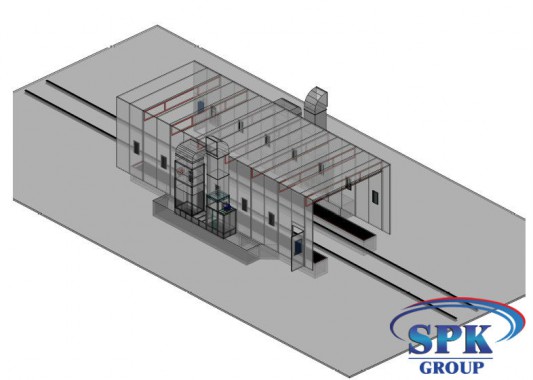

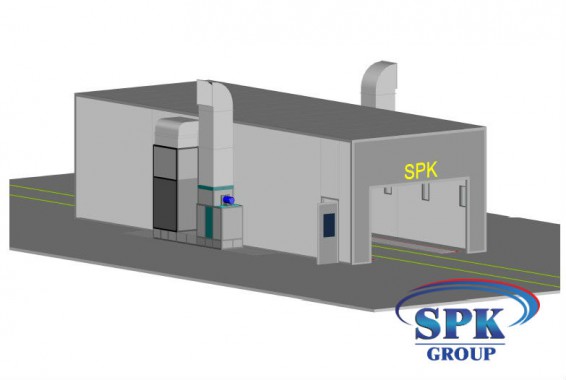

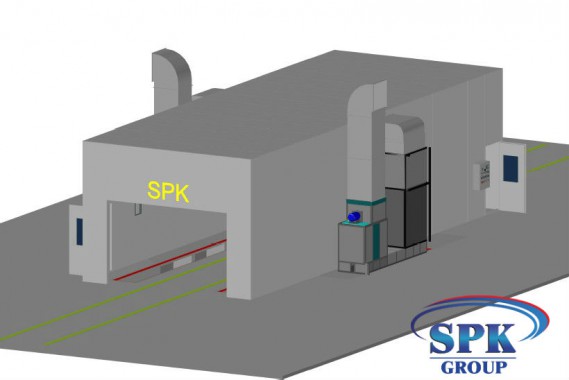

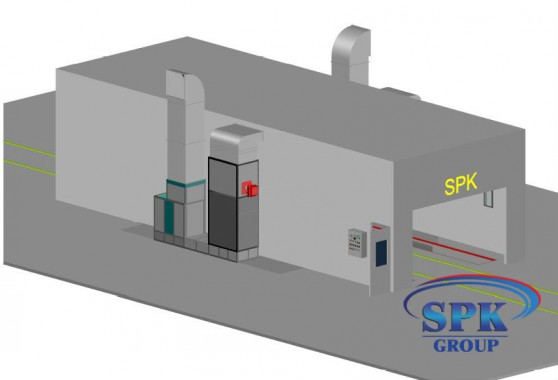

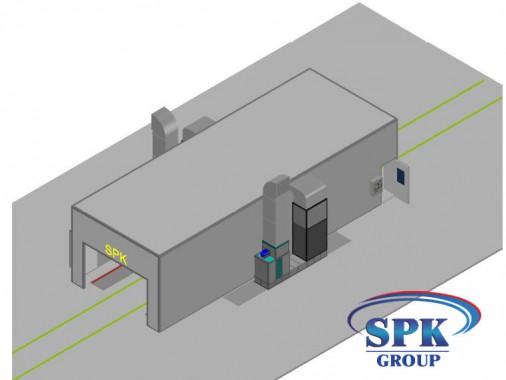

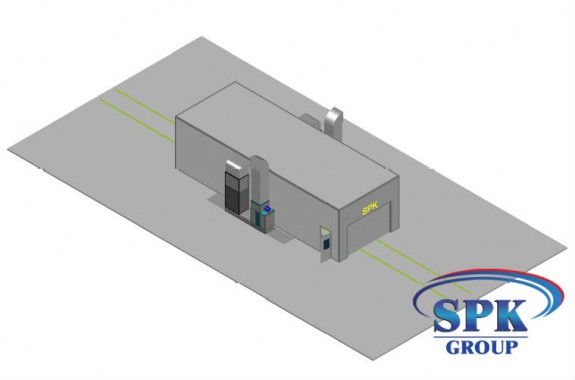

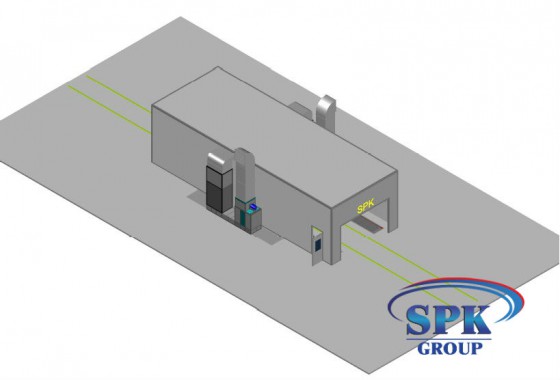

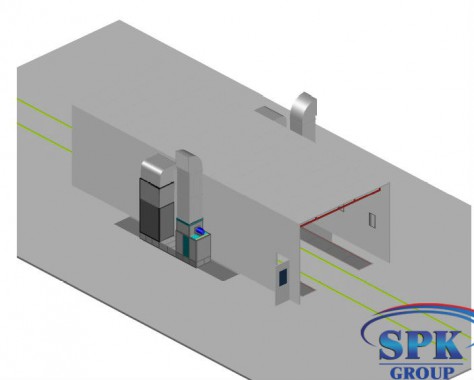

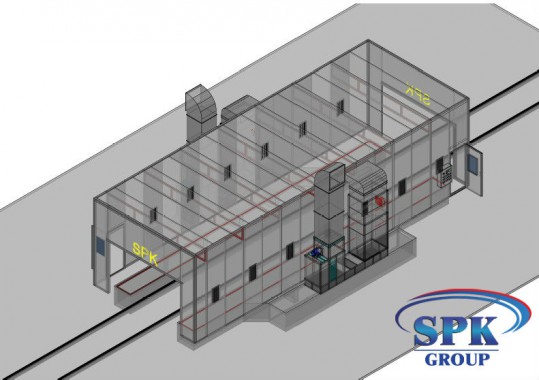

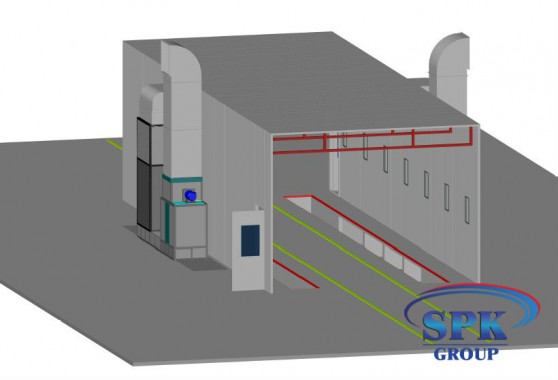

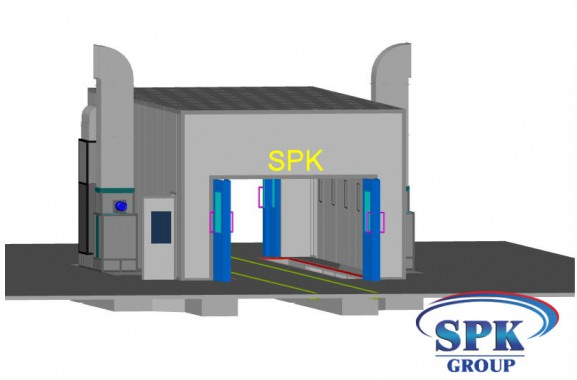

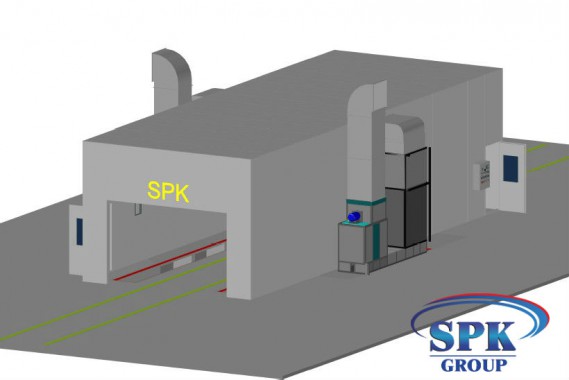

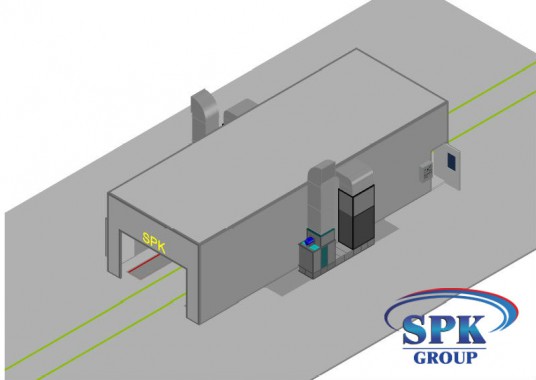

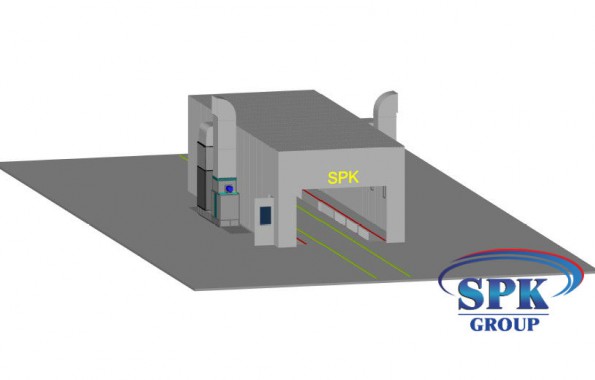

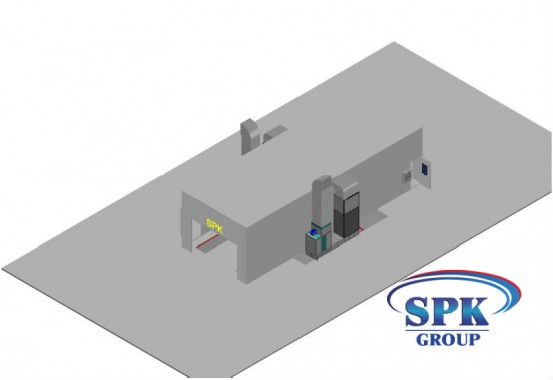

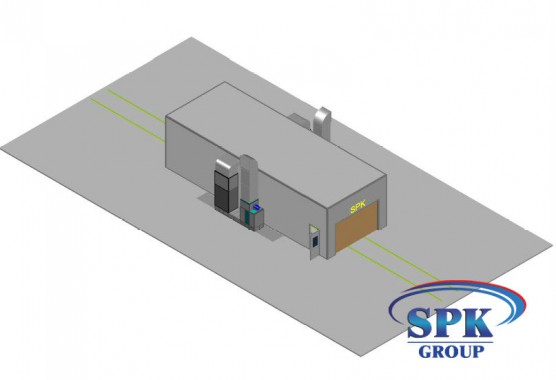

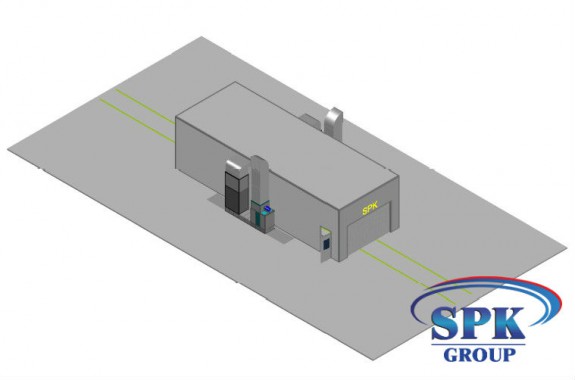

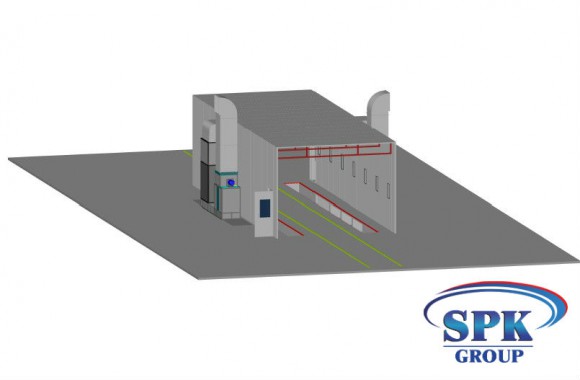

Окрасочно-сушильная камера для металлоконструкций SPK Италия
Краткая характеристика камеры окраски | ||||||
Внутренние | 15000* 5500* 3550 mm | Наружные | 15200* 8620* 4200 mm | |||
Направление потока воздуха | Воздух направлен ↓ | Вытяжка в камере | Проходит через пол | |||
Характеристика вытяжки | ||||||

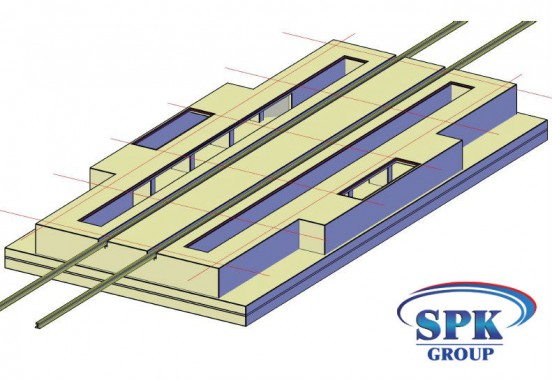

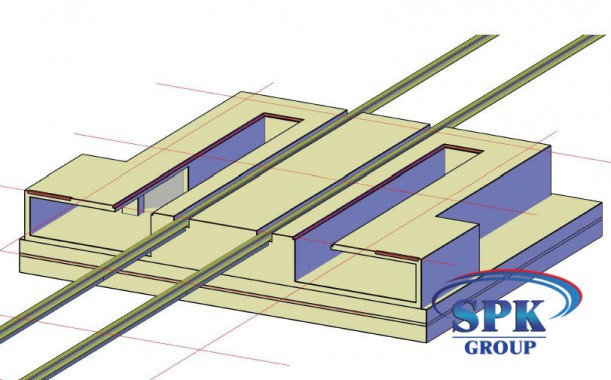

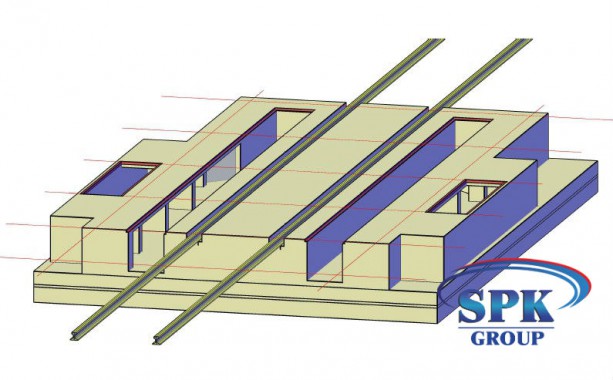

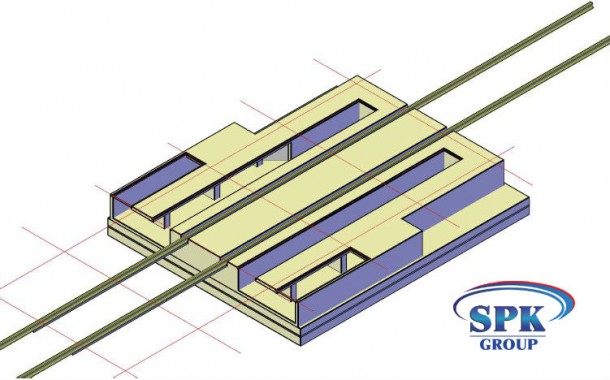

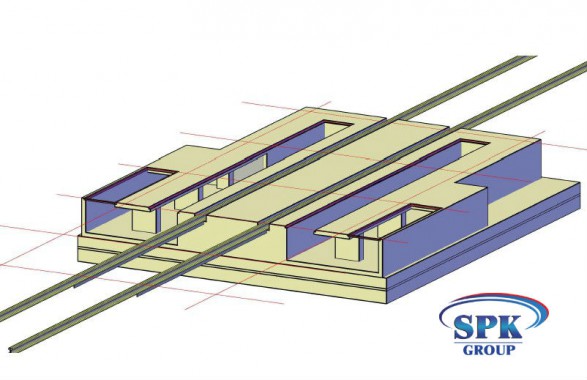

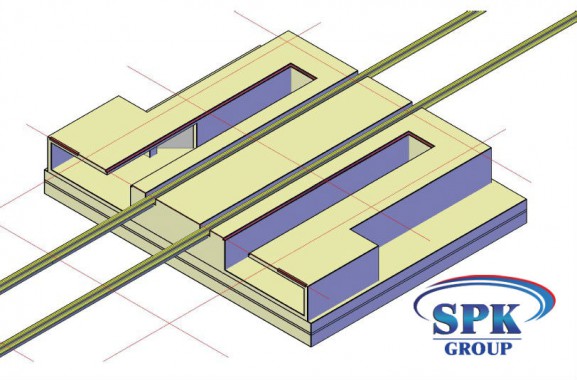

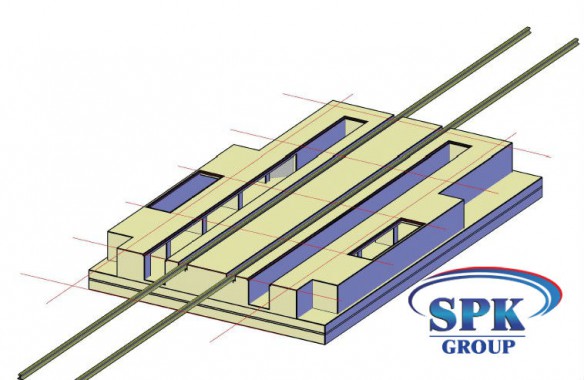

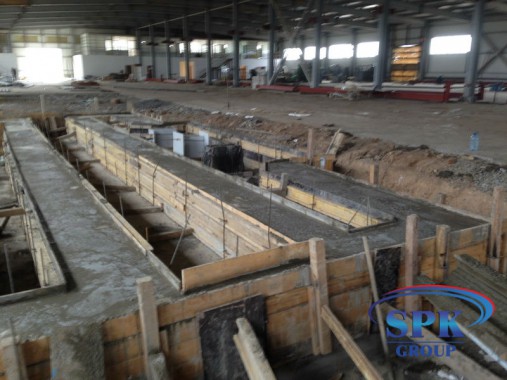

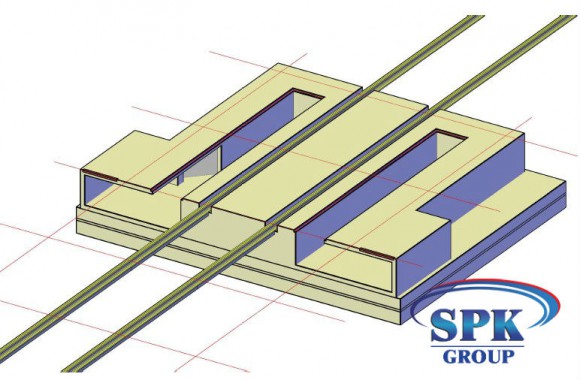

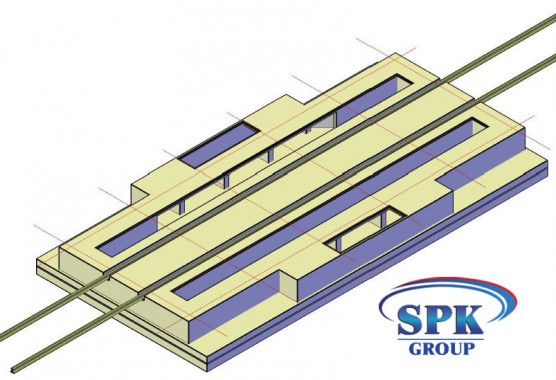

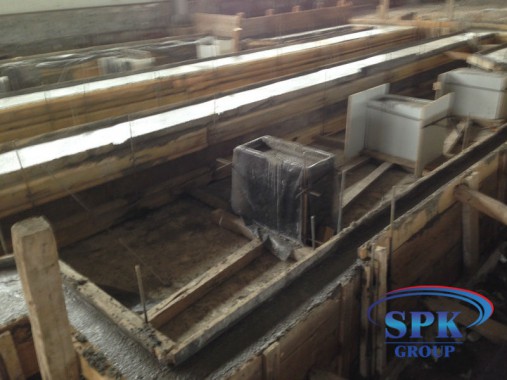

Число каналов | 2 канала одна яма смотровая | Размер канала | 14.924х768 mm/ каждый канал | |||
Ряды решеток | два | Материал | стальные полосы, имеющие плоской формы и арматура из стали толщиной 10мм
| |||
Описание покрытия | оцинкованное | Максимальная нагрузка | 1.0 т/м.кв | |||
Характеристики кабины | ||||||
Конструкция | силовой каркас | Сталь в конструкции | + | |||

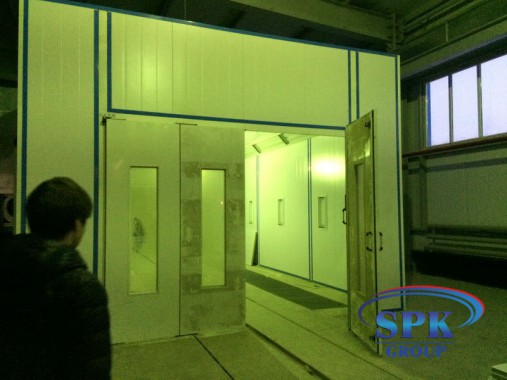

Характеристики основной двери | ||||||
Количество | две шт. | Размеры ворот | 4.000х2.500 (ШВ) | |||
Исполнение | Из стали оцинкованная | Разделение оск | Разделение есть | |||
Структура окон | Форма прямоугольная | Уплотнение окна | Теплоизоляционная резина | |||
Характеристики стенных панелей | ||||||
Толщина панели/стали в каждой панели | 60 мм/ 0.6 мм | |||||
Наполнитель | Вата минеральная, не горит и с пропиткой антисептиком | Плотность заполнения (в кг/м 3) | 112.0 | |||
Характеристики сервисной двери | ||||||
Количество | две сервисные двери | Размеры | 80*2000 (ШВ) | |||
Описание двери | Дверь выхлопная | Окно в сервисной двери | Уплотнено термоизоляционной резиной, имеет прямоугольную форму. | |||
Характеристики крыши | ||||||
Форма | Крыша прямая | Стальная конструкция крыши | Стальной силовой каркас | |||
Описание каркаса потолка с фильтрами | Каркас из стали D8 | Описание покрытия каркаса | Порошковая окраска | |||
Материал | Стальной лист | Потолочные фильтры | SP - 600G | |||
Характеристики системы освещения | ||||||
Свет вверху (45 гр-в.) | 20 плафонов на 4 лампы исполнение взрывозащищенное (ЕХ) | Каркас для крепления светильников камеры | Стальной каркас | |||
Свет внизу (встраивается в панели) | 12 плафонов на 2 лампы исполнение взрывозащищенное (ЕХ) | Выпрямитель | На 2 лампы 1 действие | |||
Характеристики гр. притока и вытяжки | ||||||
Размещение генератора | По правой, по левой сторонам | Конструкция генераторной группы | Из стали, в квадратной форме | |||
Исполнение каркаса | Из теплоизоляционных панелей | Поток воздуха регулируются | Заслонка автомат. | |||
Генераторы приточные | две шт. | Генераторы вытяжные | две шт. | |||
В притоке воздух направляется | ↓ | В вытяжке воздух направляется | ↑ | |||

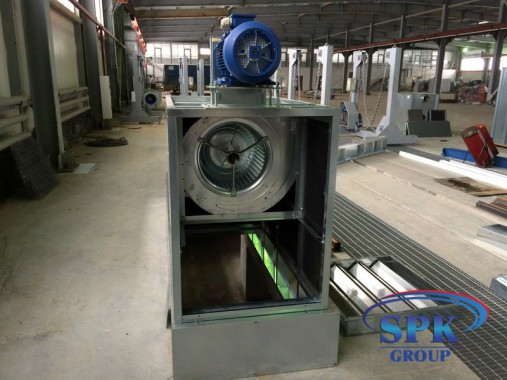

Приточный двойной вентилятор |
| Вытяжной двойной вентилятор |
| |||
Взрыво-искроозащищенное исполнение (ЕХ) | Взрыво-искроозащищенное исполнение (ЕХ) | |||||
Зн. мощности: 2х4кВт | Зн. мощности: 5.5кВт | |||||
Производительность: 42.000 м.куб/ ч | Производительность: 42.000 м.куб/ ч | |||||
Знач. давления 760Па. | Знач.давления 731Па. | |||||
Регулировка притока | Заслонкой автоматич. | Регулировка вытяжки | Ручной заслонкой | |||
Характеристики тепловой системы | ||||||
Подогрев | Способы: горелки: дизельная, газовая. Телпообменник: паровой, водяной. Электротен.
| Число теплообменников
| 2 шт. | |||
Модель | RС | Мощность горелки | 402 кВт расход от 6 до 18 л/час | |||
Конструкция | Мультицикл; антивзрывчатое отверстие | |||||
Характеристики фильтрационной системы | ||||||
Описание фильтра в притоке | 1. Основной карманчатый фильтр 2. Потолочный фильтр | Описание фильтра в вытяжке | 1. стекловолоконный 2. предварительный | |||
Описание системы пожаротушения в автомат. режиме | ||||||
Модель | Буран 50КД | Режим срабатывания | автоматический | |||
Тушение | порошковый способ | |||||
Характеристики системы IP 65, контролирующей технологические режимы | ||||||
Описание управляющей панели | режим окраски; распыление возрастающее температурное; режим сушки, контроль времени сушки; индикатор отказа; термостат; выключатель света, метр часов; выключатель электропитания; чрезвычайная остановка; | |||||
Способ управления | Реле |
Характеристики эл/питания | |||
для двигателя | 3х 380 Вт/ 50Гц | для осветит. системы | 220 Вт/ 50 Гц |
Мощность 7 - 29кВт |
Внутренние габариты камеры (ДхВхШ): 15000х5500х3550

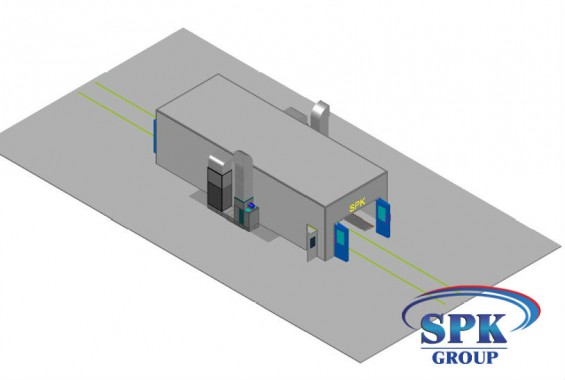

Внешние габариты (ДхВхШ) : 15200х8620х4200
Габариты ОСК
