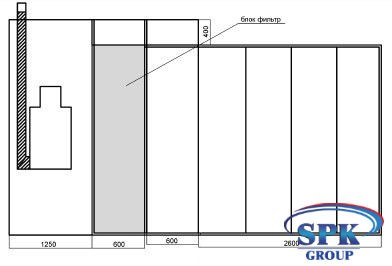

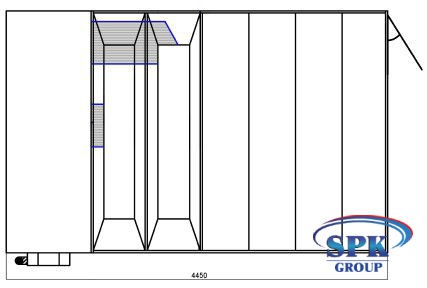

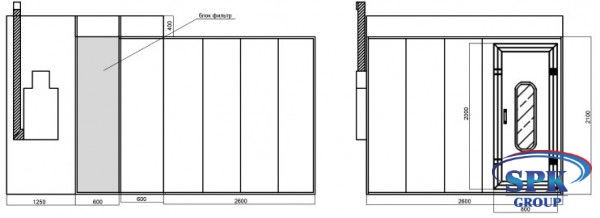

Внутренние габариты камеры (mm) | 3200x2600x2100 | Внешние габариты, mm | 4450x2700x2700 |
Поток воздуха | С направлением сверху вниз | Вытяжка | Посредством канала |
Решетки напольные |
Число каналов | 2 | Размер каналов | |
Число решеток | 2 ряда | Материал исполнения решеток | |
Покрытие | Оцинкованные решетки | Максимальное усилие | |
Кабина камеры SPK |
Конструкция камеры | Прямая | Наличие стальной конструкции в ОСК | + |
| | | |
Въездные двери |
Число дверей | 1 | Р-ры (ш*в) | 800х2000 |
Структура | распашные | | |
Стенные панели сэндвич панели, произведенные из стали, с теплоизоляционной пеной |
Толщина панелей (в mm) | 50 | Структура панелей | Панель с 2х сторон обшита стальными пластинами с теплоизоляционной пеной |
Наполнитель | пенопласт | Толщина стальных пластин (в mm) | 0,5 |
Плотность заполнения | | Структура окон в дверях | Овальные окна, дополненные теплоизоляционной резиной |
Сервисная дверь |
Число дверей | 1 | Размеры дверей (ш*в) | 800х2000 |
Расположение | | Структура окон в дверях | Овальные окна, дополненные теплоизоляционной резиной |
Крыша | Выполнение: из стальных пластин с оцинковкой |
Структура | Прямая | Стальная конструкция | + |
Конструкция потолка с креплением на ней потолочных фильтров | Каркас производится из стали D8 | | |
Исполнение панелей крыши | | Фильтры потолочные | SP-600G |
Осветительная система камеры SPK |
Верхний свет | 4 плафона* 4 лампы по 36 Вт | Каркас крепления светильников | Отсутствует |
Нижний свет | | Направление | Вертикальное |
Выпрямитель в системе | одно действие для двух ламп | | |
Общая мощность освещения | | | |
Группы приточных/ вытяжных фильтров ОСК |
Расположение генераторов | С обеих сторон | Конструкция генераторной группы | Квадратная из стали |
Обшивка групп | каркас вытяжных и приточных групп фильтров произведен панелей Rock Wool | Регулирование потоков воздуха | С использованием пневматической заслонки |
Число генераторных групп притока | Одна | Число генераторных групп вытяжки | Одна группа |
Направление потока воздуха притока | | Направление потока воздуха вытяжки | |
Параметры модели вентилятора притока | Центробежный вентилятор, обладающий двойным действием | Параметры модели вентилятора | Центробежный вентилятор, обладающий двойным действием |
Модель вентилятора YDW 4.2L | Модель вентилятора TAE-450-H |
4 кВт | 4 кВт |
Произв-ность: 9000 м³/час | Пр-ность 9000 м3/час |
Давление 800 Па. | Давление 426Па. + ременной привод |
Управление приточным воздухом | | Управление вытяжным потоком воздуха | Установлена ручная заслонка |
Подогрев воздуха в ОСК SPK |
Горелка | дизельная | Число горелок | одна |
Модель | 1-ступенчатая | Производительность | |
| | Мощность | 125 кВт/час |
Фильтрация |
Фильтр приточный | Основной фильтр в форме кармана и потолочный фильтр | Фильтр вытяжки | Стекловолоконный |
Система контроля |
Способ управления | Применение реле | | |
Панель управления | Режимы на панели: окрашивание; тепловое распыление с возрастанием; сушка; регулирование временного интервала сушки; Выключатель освещения; выключатель питания; чрезвычайная остановка; термостат: температурный ограничитель, метр часов, индикатор отказа |
Питание |
Питание двигателя | 3*380 вольт 50 Гц | Питание освещения | 220вольт 50 Гц |
Общая мощность 14 кВт |
| | | | | | | | |
