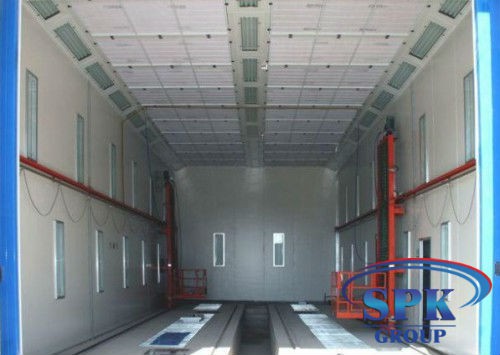

Окрасочно-сушильная камера для окраски металлоконструкций SPK 30.6.6.5 Россия
Габариты | ||||||||
Внутренние р-ры | 30000x6000x6500mm | Внешние р-ры | 30144x9646x7100mm | |||||
Поток воздуха | Направление – сверху вниз | Вытяжка | Ч/з канал | |||||
Решетки напольные | ||||||||
Колич-во каналов | Два канала | Размер каналов | 760/27640 мм/канал | |||||
Колич-во решеток | В 2 ряда | Материал исполнения решеток | Сталь | |||||
Покрытие | Оцинковка | Максимал.усилие | 500 - 800 кг/куб.м | |||||
Кабина | ||||||||
Конструкция | Прямая | Стальная конструкция | Есть | |||||
|
|
|
| |||||
Въездные двери | ||||||||
Колич-тво дверей | 2 | Габариты | 5000х6000 (Шир.хВыс.) | |||||
Структура дверей | Рольставни |
|
| |||||
Стенные панели в ОСК Сэндвич-панели, выполненные из стали + теплоизоляционная пена | ||||||||
Толщина панели, мм | 70 | Структура панелей | Панель в ОСК обшивается с 2х сторон стальными пластинами, заполняется теплоизоляционной пеной | |||||
Наполнитель панелей | Минеральная вата | Толщина пластин из стали (мм) | 0,476 | |||||
Плотность заполнения | 160 гр/м³ | Структура дверных окон | Окна овальные + теплоизоляционная резина | |||||
Сервисная дверь | ||||||||
Колич-тво дверей | двое | Р-ры дверей | ( ШхВ) 800х2000 | |||||
Позиционирование | С обеих сторон | Структура окон в дверях | Окна овальные + теплоизоляционная резина | |||||
Крыша ОСК | пластины из стали с оцинковкой | |||||||
Структура | Прямая | стальная конструкция | Оснащена | |||||
Конструкция потолка с закрепленными на потолке фильтрами | Каркас, произведенный из стали D8 |
|
| |||||
Материал исполнения панелей крыши | Минер. вата | Потолочные фильтры | Модель фильтров SP-600 G | |||||
Система освещения в камере | ||||||||
Верхний свет в камере | 36 плафонов* 4 лампы, всего 144 лампы *36 Вт | Каркас крепления для светильников | Отсут. | |||||
Нижний свет в камере | 48 плафонов *4 лампы, в итоге 192 лампы * 36Вт | Направление света | Вертикальное
| |||||
Выпрямитель | единое действие для 2х ламп |
|
| |||||
Общая мощность системы освещения | 12.096Вт |
|
| |||||
Группы притока/ вытяжки в камере | ||||||||
Расположение генераторов | С обеих сторон | Конструкция фильтров в генераторной группе | Стальная конструкция, имеющая вид квадрата | |||||
Обшивка групп вытяжки/ притока | каркас групп вытяжки и приточных фильтров производится из панелей Rock Wool
| Регулирование воздушных потоков | При помощи пневматической заслонки | |||||
Колич-во генераторных групп притока в ОСК | восемь | Кол-во генераторных групп вытяжки в ОСК | 8 | |||||
Направление потока воздуха в приточной группе |
| Направление потока воздуха в группе вытяжки |
| |||||
Характеристики модели вентилятора притока. | Центробежный вентилятор с двойным действием | Модель вытяжного вентилятора. Характеристики. | Центробежный вентилятор с двойным действием | |||||
Модель Siemens 4.2L | Модель вентилятора Siemens-450-H | |||||||
2х4 кВт - мощность | 1х5,5 кВт - мощность | |||||||
Произв-ность: 200.000м³/ч | Производ-ность 124.000 м3/ч | |||||||
Давление составляет 800Па. | Давление составляет 426Па. Ременной привод. | |||||||
Управление притоком воздуха |
| Управление вытяжным потоком воздуха | При помощи ручной заслонки | |||||
Подогрев воздуха | ||||||||
Горелка | Газовая | Кол-во горелок | 8 | |||||
Модель | RS5; 1-ступенчатая | Произв-ность горелки | 260 000Кал/час | |||||
|
| Мощность | 325кВт/ час | |||||
Система фильтрации | ||||||||
Фильтр притока | Основной фильтр, имеющий карманную форму; Потолочный фильтр | Фильтр вытяжки | Фильтры: стекловолоконный и угольный | |||||
Система контроля | ||||||||
Управление | Реле |
|
| |||||
Панель управления | Режимы: окрашивание; температурное распыление с возрастанием; сушка; регулировка периода сушки; Выключатель освещения; метр часов, термостат;; выключатель питания; индикатор отказа чрезвычайная остановка и температурный ограничитель. | |||||||
Питание | ||||||||
Эл/питание двигателя | 3х380вольт 50 Гц | Питание освещения | 220вольт 50Гц | |||||
Общая мощ-сть 124 кВт |
Внутренние габариты камеры (ДхВхШ): 30000x6000x6500
Внешние габариты (ДхВхШ) : 30144x9646x7100
Габариты ОСК
