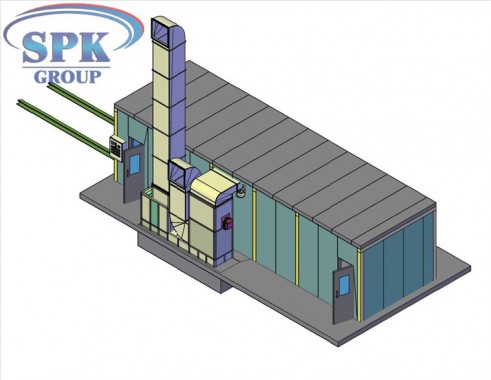

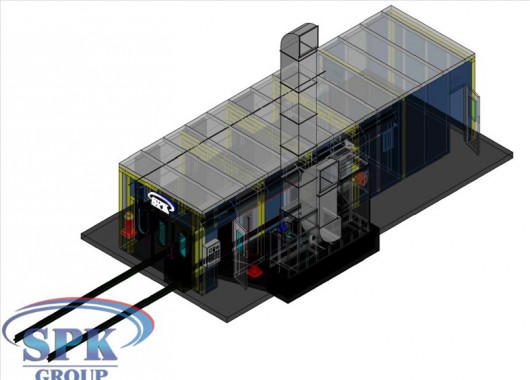

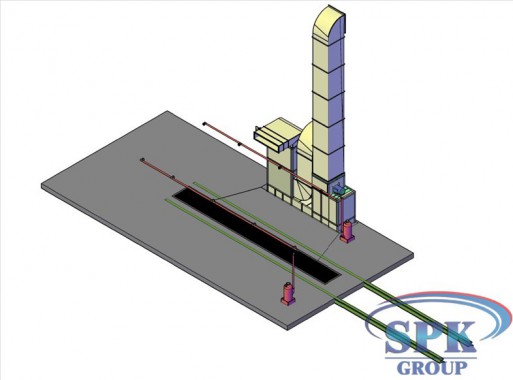

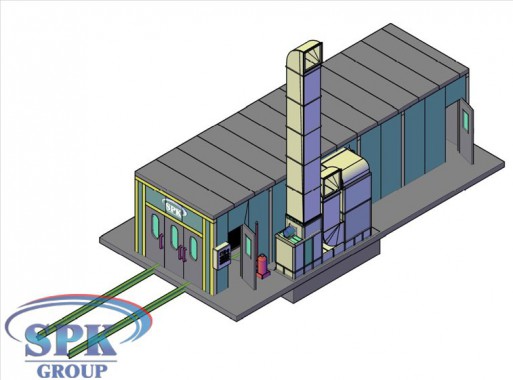

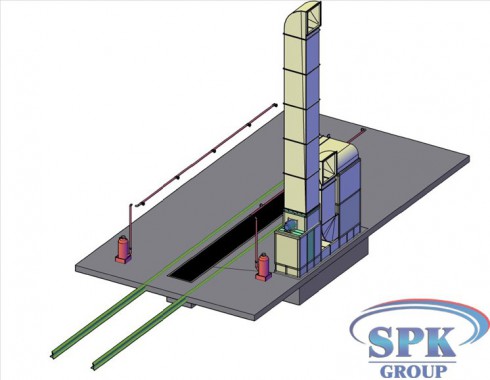

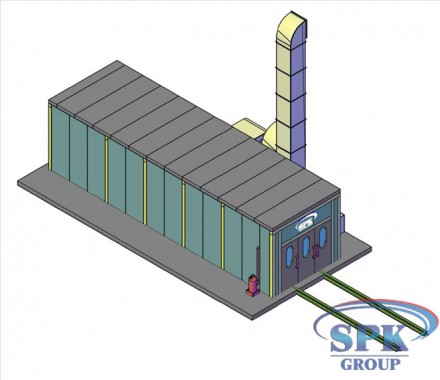

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА SPK-13.4.4
Размеры | |||||
Секции | 2 | ||||
Размеры внутренние (ДхШхВ): | 12000х3500х2700 mm | Внешние размеры: | 12450x5595x3350 mm | ||
Поток воздуха имеет направление | вниз | Размещение вытяжки | Через стены | ||
Вытяжка | |||||
Число каналов | две шт. | Размер канала (ДхШ) | 9000х700 mm | ||
Ряды | два ряда | Материал решеток | Плоские, пластиковые | ||
Покрытие решеток | Пластик | Максимальная нагрузка | - | ||
Описание кабины | |||||

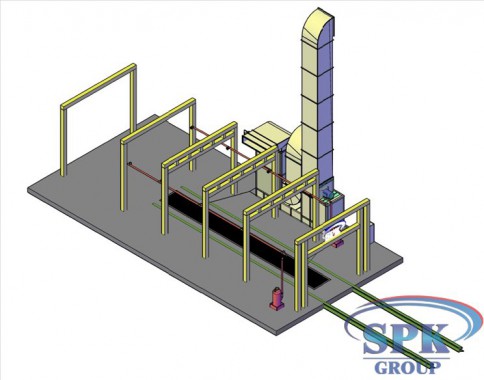

Описание конструкции | Силовой каркас | Наличие конструкции стальной | + | ||
Дверь главная | |||||
Тип | Распашные-секционные ворота |
| |||
Количество | 1 шт. | Просвет ворот | 2790х2200 (ШхВ) | ||
Материал | Алюминий, ПВХ | ||||
Структура окон | Вертикальное окно в каждой ламели | Уплотнение | Теплоизоляционная резина | ||
Описание панелей стен | |||||
Толщина панелей/ стали в панели | 150 мм/ 0.6 мм | ||||
Описание наполнителя | Вата минеральная на основе базальтового волокна | Характеристики наполнителя | Пропитка антисептиком, негорючий | ||
Плот-сть заполнения | 32 кг/м³ | ||||
Характеристики сервисных дверей | |||||
Число дверей | три сервисные двери | Габариты | 800 х 2000 (ШВ) | ||
Расположение | По обеим сторонам | Описание окна | Окно прямоугольной формы с проложенной теплоизоляционной резиной и скругленными углами | ||
Характеристики крыши | |||||
Структура крыши | Из сэндвич-панелей, прямая форма | Стальная конструкция | Каркас стальной силовой | ||
Описание материала панели крыши | Минеральная вата на основе базальтового волокна | Фильтры | SP - 600 G | ||
Осветительная система камеры 710-1000 Люкс | |||||
Верх. свет (45 градусов) | 10 плафона по периметру по 4 лампы | Материал каркаса | Стальной каркас | ||
Нижний свет (встр. в стеновые панели) | 10 плафонов по 2 лампы | ||||
Характеристики приточно-вытяжной вентиляции (воздухообмен 120 крат в час) | |||||
Положение генератора | Левая сторона | Генераторная группа | Конструкция стальная квадратной формы | ||
Обшивка | Панели | Воздушные потоки управляются | Автоматической заслонкой | ||
Число генераторов притока | 2 шт. | Число генераторов вытяжки | 2 | ||
Направление приточного потока | вниз | Направление вытяжного потока | вверх |
Характеристики вентилятора в группе приточной вентиляции | Siemens - Искро-взрывозащищенное исполнение (ЕХ) | Характеристики вентилятора в группе вытяжной вентиляции | Siemens - Искро-взрывозащищенное исполнение (ЕХ) |
Знач. мощ-сти 5,5 кВт | Знач. мощ-сти 5,5 кВт | ||
Значение произв-сти: 30.000 м³/ч | Значение произв-сти: 30.000 м³/ч | ||
Давление 760 Па. | Давление 731Па. Ременной привод | ||
Управление приточным потоком | Заслонка автомат. | Управление вытяжным потоком | Заслонка ручная |
Тепловая система ОСК | |||
Тепловой элемент | Дизельная горелка | Количество теплообменников | 2 шт. (с рекуперацией 4 шт.) |
Марка дизельных горелок | R5 либо R5G | Производительность горелок | 220 кВт |
Описание теплообменника | Мультицикл с антивзрывчатым отверстием | ||
Значение мощности (без рекуператора) | 220кВт | Значение мощности с рекуператором | 140 кВт |
Фильтрация камеры | |||
Приточный фильтр | Главный фильтр карманный + Потолочный фильтр | Характеристики вытяжного фильтра | Включает в конструкцию фильтры: угольный и стекловолоконный |
IP 65 Контроль технологических режимов | |||
Управляющий элемент | Контроллер реле | ||
Панель управления | Окраска, распыление температурное при нарастании, сушка до 60 град. регулирование времени сушки, индикатор отказа, выключатели освещения, питания, термостат, аварийная остановка |
Электропитание | |||
Эл/питание двигателя | 3 х 380 Вт / 50Гц | Питание системы освещения | 220 Вт / 50Гц |
Общ. мощность 26 кВт |
Внутренние габариты камеры (ДхВхШ): 12000х3500х2700
Внешние габариты (ДхВхШ) : 12450x5595x3350

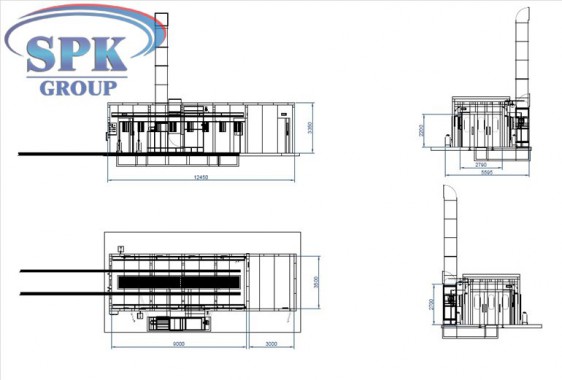

Габариты ОСК
