Окрасочно-сушильная камера тупикового типа SPK-11.6.5 РОССИЯ

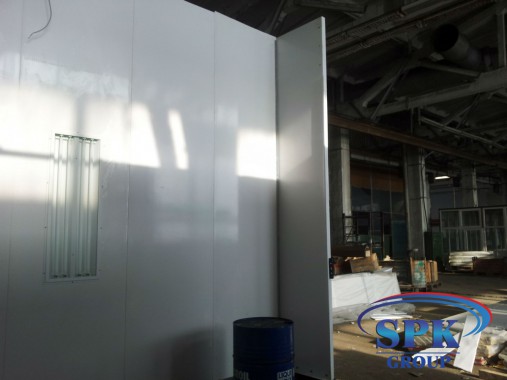

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА SPK-11.6.5 РОССИЯ | |
Размеры | |
Внутренние размеры | 11000x6000x5000 мм |
Внешние размеры | 11160x6160x5600 |
Воздушный поток | Нисходящий |
Вытяжка | Ч/з стены камеры |
Вытяжка ч-з пол | |
Каналы | Полнорешетчатый пол |
Размер канала | 11000х6000 мм/канал |
Колич-во решеток | 6 рядов |
Конструкция решеток | плоские стальные полосы со скрученной стальной арматурой толщ. 10мм |
Покрытие решеток | Оцинкованное покрытие |
Наибольшая нагрузка | 1.600 кг/м3 |
Кабина камеры | |
Конструкция | Встраиваемая конструкция |
Наличие стальной конструкции | Силовой каркас |
Стенные панели | |
Толщина стали в листах | 0.6мм |
Наполнитель | Вата минеральная |
Толщина панелей (мм) | 80 |

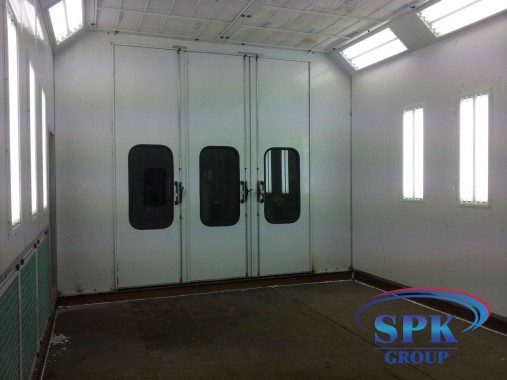

Главная дверь в кабине | |
Габариты (ШхВ), мм | 4000х4000 |
Материал | Оцинкованная сталь |
Количество створок | 4 шт |
Структура окон | овальная |
Разделение камеры | нет |
Сервисная дверь | |
Кол-во дверей | 1 |
Размеры дверей | 800*2000 (ШхВ) |
Окна | окна овальные с теплоизоляционной резиной |
Расположение | Справа |
Крыша Оцинкованные стальные пластины | |
Материал панелей крыши | Минеральная вата |
Конструкция потолка с креплением фильтров потолка | Каркас из стали D8 |
Наличие стальной конструкции | Силовой каркас |
Фильтры потолочные | Модель SP-600G |

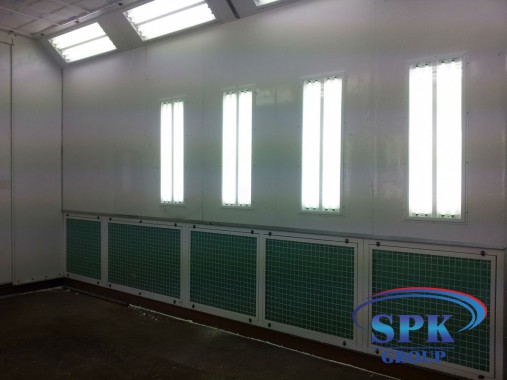

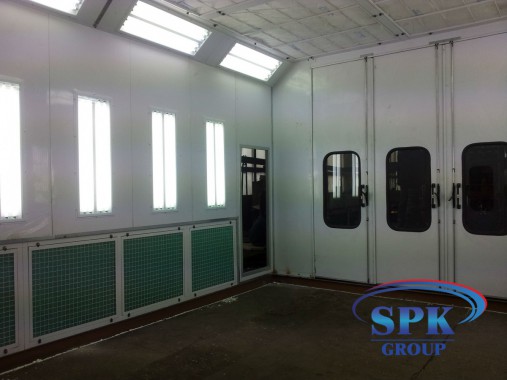

Освещение камеры | |
Освещение верхнее | 12 плафонов по 4 лампы |
Нижнее освещение | 10 плафонов по 4 лампы |
Максимальная рабочая температура | 90 °C |
Действие выпрямителя | для 2х ламп 1 действие |
Каркас крепления | Из стали |
Общая мощ-сть (Вт) | 4.000 |

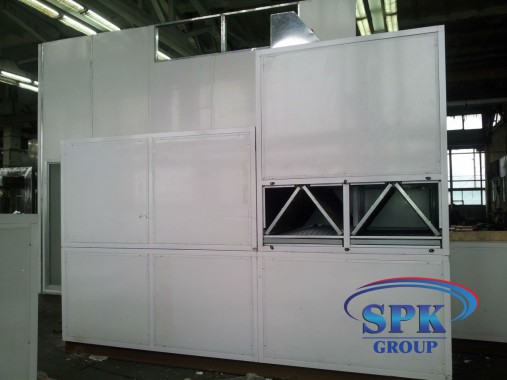

Группы притока и вытяжки на 330 м3 (Регулируемый воздухообмен от 120 до 128 крат/час) | |
Размещение генераторов | Слева |
Материал каркаса | EPS панели |
Регулировка потоков воздуха | Пневматической заслонкой |
Кол-во генераторных групп вытяжки / притока | По 1-ому генератору |
Конструкция генераторной группы | Квадратная конструкция из стали |
Центробежный вентилятор с 2-ным действием в приточной группе фильтров | |
Модель | Siemens |
Производит-ность | 42 000 м³/ч |
Мощ-сть | 2*7.5 кВт |
Давление | 780 Па |
Центробежный вентилятор с 2-ным действием с автоматической заслонкой в вытяжной группе | |
Модель | Siemens |
Производит-ность | 42 000 м3/час |
Мощ-сть | 1х15.0 кВт |
Давление | Давление 726 Па. |
Фильтрация в ОСК | |
Характеристика Фильтра притока | Потолочный фильтр + основной фильтр |
Характеристика Фильтра вытяжки | Фильтры: угольный, стекловолоконный |
Система подогрева | |
Способ подогрева | Дизельная горелка |
Модель | R5 |
Кол-во | 1 теплообменник |
Производит-ность, кКал/час | 380.000 *1 |
Структура теплообменника | Мультицикл и Антивзрывчатое отверстие |
Дымоход | Ф 200 |
Система контроля технологических режимов | |
Панель управления оборудована переключателями: | - возрастающее температурное распыление; - регулировка времени сушки; -сушка до 80-и градусов, - окрашивание; - индикатор отказа; - метр часов; - выключатель освещения; - чрезвычайная остановка - выключатель питания; - термостат |
Управление | Реле |
Питание | |||||
- двигателя | 380 В*3, 50Гц | - освещения | 220 В 50Гц | ||
Общая мощность 36,6 кВт | |||||
Система перемещения операторов | |||||
Лифт площадка | 2 Подъемно-передвижные лифт площадки | ||||
Питание, В | 380 | ||||
Буран 50 Система пожаротушения | |||||
Автоматическое срабатывание
| Система пожаротушения порошковая |
Размеры Камера для хранения и смешивания красок | |||||||||
Внутренние размеры | 4000x5000x4000mm | Внешние размеры | |||||||
Воздушный поток | Нисходящий | Вытяжка | Стены камеры | ||||||
Вытяжка через пол | |||||||||
Количество каналов | 1 | Размер канала | 4000х700mm/канал | ||||||
Количество решеток | 1 ряд решеток | Материал решеток | Стальные плоские полосы с 10-мм скрученной стальной арматурой | ||||||
Покрытие решеток | Оцинкованное | Наибольшая нагрузка | 1600 кг/каждую решетку | ||||||
Кабина | |||||||||
Конструкция | Встраиваемая конструкция | Наличие стальной конструкции | Силовой каркас | ||||||
Главная дверь | |||||||||
Количество створок | 1 шт | Размеры дверей | 1000х2000 (ШхВ) | ||||||
Материал | Оцинкованная сталь | Разделение камеры | нет | ||||||
Структура окон | овальная | В каждой створке |
| ||||||
Стенные панели | |||||||||
Толщина Панели | 80мм | Толщина стали | 0,6мм | ||||||
Наполнитель | Минеральная вата |
|
| ||||||
Плотность заполнения | 19гр/м³ |
|
| ||||||
Сервисная дверь | |||||||||
Кол-во дверей | Одна | Размеры дверей (ШхВ) | 800х2000 | ||||||
Расположение | На правой стороне | Структура окон | Овальные окна и теплоизоляционная резина | ||||||
Крыша | Пластины стальные оцинкованные | ||||||||
Структура | Прямая | Стальная конструкция | Силовой каркас | ||||||
Конструкция потолка | Каркас из стали D8, крепление потолочных фильтров |
|
| ||||||
Материал панелей крыши | Вата минеральная | Потолочные фильтры | SP-600G | ||||||
Освещение | |||||||||
- верхнее | 6 плафонов по 4 лампы | Каркас крепления светильников | Стальной каркас | ||||||
- нижнее | 6 плафонов по 2 лампы | Максимальная рабочая температура | 70 °C | ||||||
Выпрямитель | Одно действие для 2 ламп |
|
| ||||||
Мощность освещения общая | 2000 Вт |
|
| ||||||
Группа на 80 м3 (Автоматический воздухообмен от 40 до 80 крат/час) | |||||||||
Положение генератора | Левая сторона | Конструкция фильтров генераторной группы | Стальная конструкция квадратной формы | ||||||
Количество генераторов притока | 1 генератор | Количество генераторов вытяжки | 1 генератор | ||||||
Направление потока воздуха в приточной группе фильтров | ↓ | Направление потока воздуха в вытяжной группе фильтров | ↑ | ||||||
Модель вентилятора в приточной группе | Центробежный вентилятор 2ного действия | Модель вентилятора в вытяжной группе | Центробежный вентилятор 2ного действия | ||||||
Siemens | Siemens | ||||||||
1,5 кВт | 1,5 кВт | ||||||||
Производительность: 6 400 м³/ч | Производительность 6 400 м³/ч | ||||||||
Давление 780Па. | Давление 726 Па. | ||||||||
Управление воздушным притоком |
| Управление вытяжным потоком воздуха | Автоматической заслонкой | ||||||
Тепловая система | |||||||||
Способ подогрева | Дизельная горелка | Количество | 1 теплообменник | ||||||
Модель | R5 | Производительность горелки | 380.000 кКал/час | ||||||
Структура | Мультицикл и антивзрывчатое отверстие | Дымоход | Ф 200 | ||||||
Фильтрация воздуха | |||||||||
Фильтр притока | Основной фильтр, имеющий карманную форму; | Фильтр вытяжки | Стекловолоконный фильтр и угольный фильтр | ||||||
Потолочный фильтр | |||||||||
Система контроля технологических режимов | |||||||||
Управление | Реле | Газоанализатор | Контроль испарений | ||||||
| Хранение красок; промывка краскопультов; метр часов, индикатор отказа; термостат; чрезвычайная остановка;, выключатель освещения; выключатель питания | ||||||||
Панель управления | |||||||||
Питание | |||||||||
- двигателя | 3*380 В 50 Гц | -освещения | 220 В 50Гц | ||||||
Общая мощ-сть 8,6кВт | |||||||||
Буран 50 Система пожаротушения | |||||||||
В автоматическом режиме | Система пожаротушения порошковая |

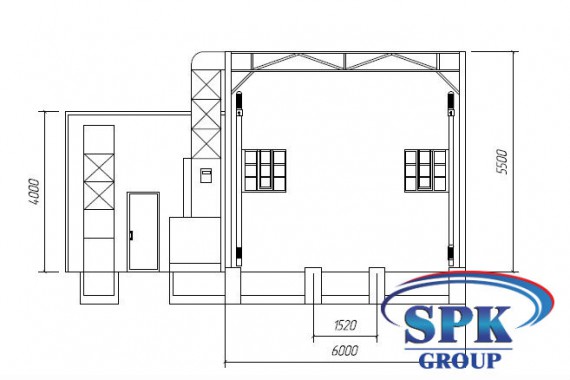

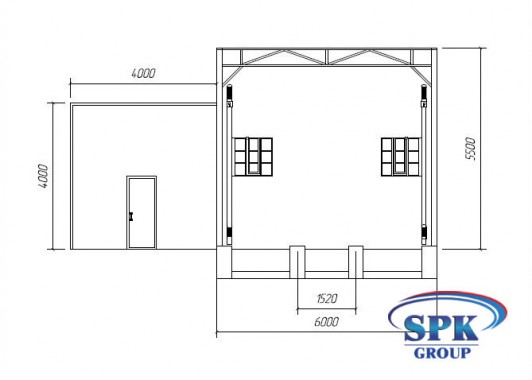

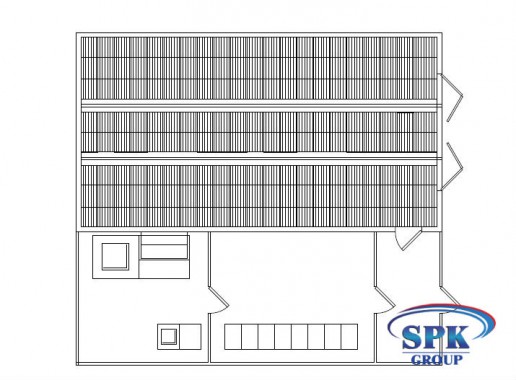

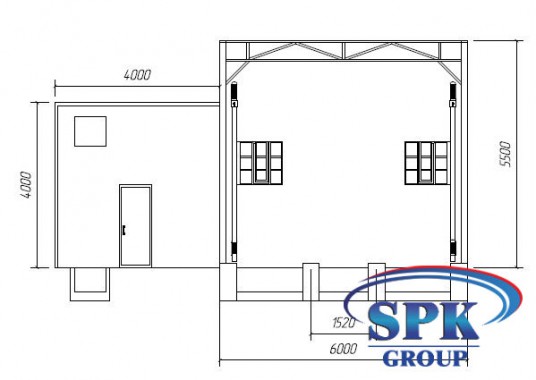

Внутренние габариты камеры (ДхВхШ): 11000x6000x5000
Внешние габариты (ДхВхШ) : 11160x6160x5600

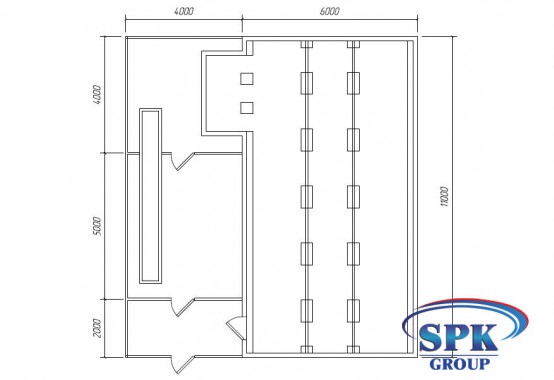

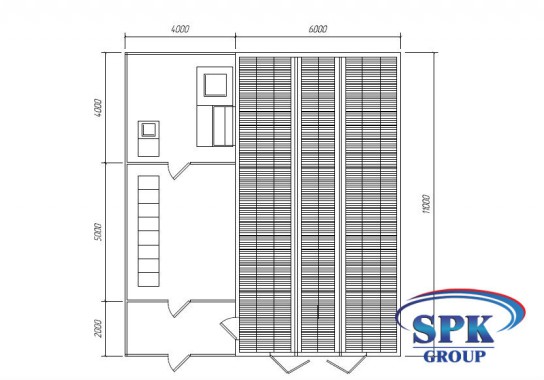

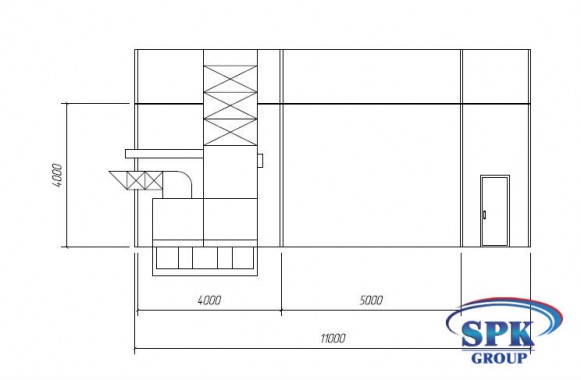

Габариты ОСК
