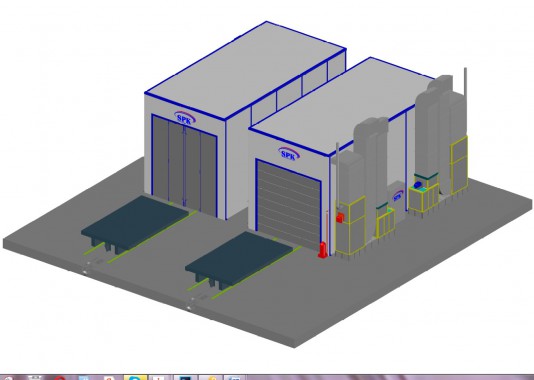

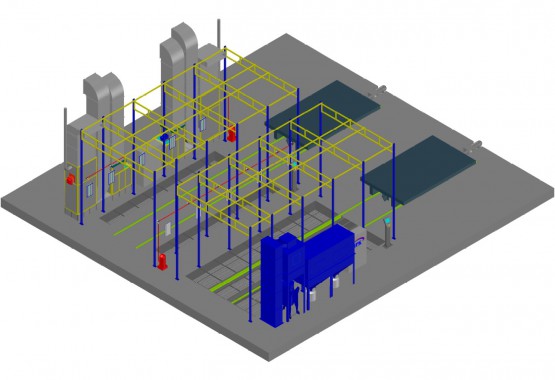

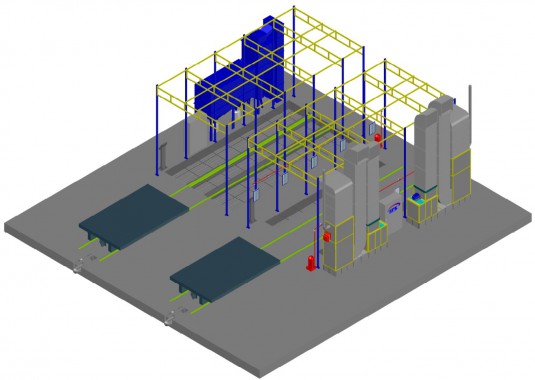

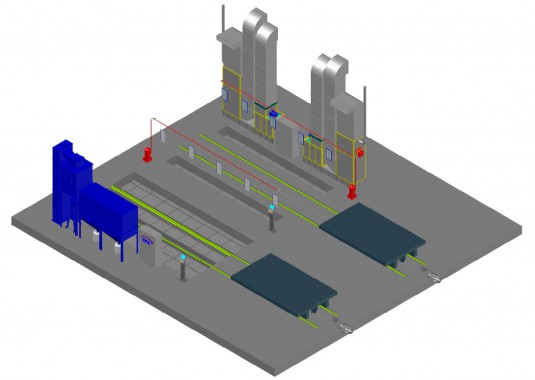

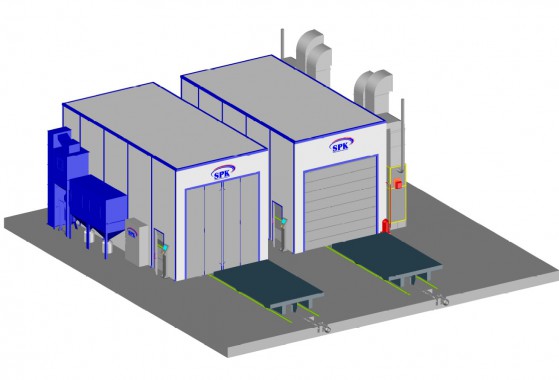

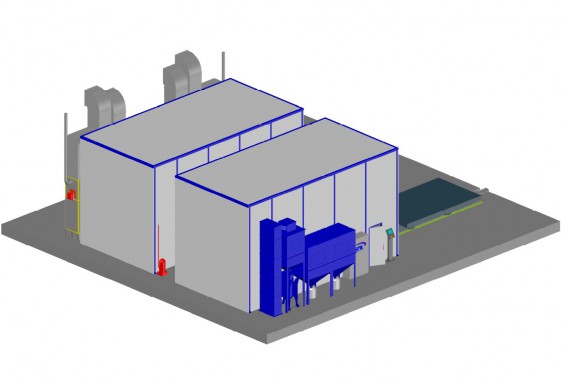

Окрасочно-сушильная камера в тупиковом исполнении SPK-15.6.5
Размеры | |||||
Количество секций | 1 |
|
| ||
Внутренние размеры (ДхШхВ): | 15000х6000х5000 mm | Внешние размеры: | 10100x6394x5500 mm | ||
Поток воздуха | Нисходящий поток | Вытяжка | Через напольные решетки | ||
Вытяжка | |||||
Количество каналов | 2 | Размер канала (ДхШ) | 14000х780 | ||
Количество решеток | 18
| Материал решеток | плоские стальные полосы+10mm скрученная стальная арматура | ||
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 800 кг/м2 | ||
Кабина. | |||||
Конструкция | Силовой каркас | Наличие стальной конструкции | Да | ||
Главная дверь. | |||||
Тип | подъемно-секционные ворота с электроприводом |
| |||
Количество | 1 шт. | Просвет ворот | 4000х4500 (ШхВ) | ||
Материал | Сталь |
|
| ||
Структура окон | - | Наполнитель и Уплотнение | Вспененный пенополиуретан | ||
Стеновые панели. | |||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | ||
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | ||
Плотность заполнения | 32 кг/м³ |
|
| ||
Сервисная дверь | |||||
Количество дверей | 2 шт. | Размеры дверей | 800х2000(ШхВ) | ||
Расположение | В боковой стене | Структура окна | Прямоугольное окно со скругленными углами и теплоизоляционной резиной | ||
Крыша. | |||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | ||
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | ||
Освещение 800-1000 Люкс . Искро-взрывозащищенное исполнение (EX) | |||||
Верхний свет (45 градусов) | 16 плафонов по периметру по 4 лампы | Каркас крепления светильников | Стальной каркас | ||
Боковой свет встроенный в стены | 16 плафонов по 4 лампы | Каркас крепления светильников | Стальной каркас | ||
Группы притока и вытяжки | |||||
Положение генератора | Справа | Конструкция генераторной группы | Квадратная, стальная конструкция | ||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из стального листа | Регулировка потоков воздуха | Автоматическая заслонка | ||
Количество генераторов притока | 2 генератора | Количество генераторов вытяжки | 2 генератора | ||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх |
Модель вентилятора притока | Центробежный турбовентилятор высокого давления с обратными лопатками | Модель вытяжного вентилятора | Центробежный турбовентилятор высокого давления с обратными лопатками | ||
Искро-взрывозащищенное исполнение (ЕХ) | Искро-взрывозащищенное исполнение (ЕХ)
| ||||
5,5 кВт | 5,5 кВт | ||||
Производительность общая : 36 000 м³/ч | Производительность общая : 36 000 м³/ч | ||||
Давление 760 Па. | Давление 760 Па. | ||||
Управление притоком воздуха | Автоматическая заслонка | Управление вытяжным потоком воздуха | Инверторный привод электродвигателя | ||
Подогрев воздуха | |||||
Способ подогрева | Газовая горелка | Количество горелок | 2 шт. | ||
Модель горелок | Серия BS | Тепловая мощность | 440 кВт | ||
Дополнительный способ подогрева | Рекуператор | Количество | 2 шт. | ||
Фильтр притока | Предварительный фильтр карманной формы G4; Потолочный фильтр EU5 | Фильтр вытяжки | Стекловолоконный фильтр G3, Предварительный фильтр карманной формы G4 | ||
Система контроля технологических режимов. IP 65 | |||||
Способ управления | Реле контроллер | ||||
Панель управления | Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ) | ||||
Питание | |||||
Питание двигателя | 3х380 Вт/50Гц | Питание освещения | 220 Вт/50Гц | ||
Общая мощность 30 кВт |
Внутренние габариты камеры (ДхВхШ): 15000х6000х5000 мм
Внешние габариты (ДхВхШ) : 10100x6394x5500 мм

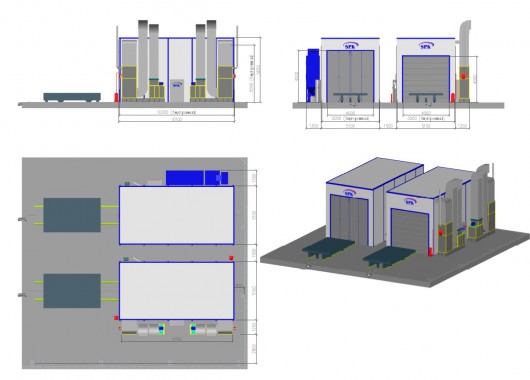

Габариты ОСК
