ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА SPK-19.5.4
Габариты | |||||
Число секций | 2 | ||||
Внутренние размеры, мм (ДШВ): | 19000х5000х4000 | Внешние размеры, мм: | 19300x7895x4750 | ||
Направление потока воздушного в ОСК | Исходит сверху вниз | Расположение вытяжки | Через стены | ||
Характеристики вытяжки | |||||
Каналы | 2 шт. | Размер канала (ДШ) | 17.000х700 mm | ||
Колич-во решеток | два ряда
| Конструкция решеток | В конструкцию входят: полосы стальные плоские и 10-ти мм скрученная арматура, выполненная из стали | ||
Покрытие | Пластик | Максим. значение нагрузки на 1 решетку | 2000 кг/ м2 | ||
Описание кабины | |||||
Описание конструкции кабины | Каркас силовой | Стальная конструкция кабины | + | ||
Характеристики главной двери | |||||
Тип | Распашные-секционные ворота |
| |||
Количество, шт. | 1 | Просвет ворот | 4.000х3.000 (ШхВ) | ||
Материал | Алюминий, ПВХ | ||||
Структура окон | Вертикальное окно | Уплотнение в каждом окне | Теплоизоляционной резиной | ||
Описание стеновых панелей | |||||
Толщ. панели | 100мм. | Толщ. стали в панели | 0,6мм | ||
Наполнитель в каждой панели | Вата минеральная на осн. базальтового волокна | Характеристики наполнителя | Пропитан антисептиком и не горючий | ||
Плотность (кг/м³) | 32 | ||||
Характеристики сервисной двери | |||||
Число дверей | 2 шт. | Габариты двери | 800*2.000 (ШВ) | ||
Расположение | Слева и справа | Характеристики окна | Имеет форму прямоугольника и скругленные углы. Проложено теплоизоляционной резиной | ||
Крыша | |||||
Характеристика | Сэндвич-панели, прямая | Конструкция стальная | Каркас стальной силовой | ||
Исполнение панели крыши | Вата минер. на осн. базальтового волокна | Описание модели фильтров потолка | SP-600G | ||
Описание осветительной системы 710-1000 Люкс | |||||
Описание верхнего света (45 градусов) | 20 плафонов по периметру в каждом по четыре лампы | Каркас крепления светильников | стальной | ||
Описание света нижнего (в стеновых панелях) | 20 плафонов х 2 лампы | ||||
Описание притока и вытяжки (с воздухообменом 120 крат/ ч) | |||||
Размещение генератора | Слева | Описание конструкции генераторной группы | Конструкция квадратная, вылитая из стали | ||
Обшивка приточно-вытяжных групп
| Каркас приточно-вытяжной гр. состоит из панелей | Способ регулирования потоков воздуха | Заслонка, работающая в автоматическом режиме | ||
Генераторы притока | 4 шт. | Число генераторов вытяжки | 4 шт. | ||
Воздух в притоке направлен | Сверху вниз | Воздух в вытяжке направлен | Вверх |
Характеристики 2-ного центробежного вентилятора в приточной группе
| Siemens - Искро-взрывозащищенное исполнение (ЕХ) | Характеристики центробежного 2-ного вентилятора в вытяжной гр. | Siemens - Искро-взрывозащищенное исполнение (ЕХ) |
Мощность данного вентилятора - 5,5 кВт | Мощность данного вентилятора - 5,5 кВт | ||
Производительность данного вентилятора - 18 000 м³/час | Производительность данного вентилятора - 18 000 м куб/час | ||
Значение давления - 760Па | Давление 731Па. Ременной привод | ||
Управление притоком воздуха | Заслонка автомат. | Управление вытяжным потоком воздуха | Ручная заслонка |
Система тепловая | |||
Способ отопления | Горелка дизельная | Число теплообменников | 2 шт. (с рекуперацией 4 шт.) |
Модель дизельных горелок | R5/ R5G | Значение производительности горелок | 440 кВт |
Конструкция теплообменника | антивзрывчатое отверстие и мультицикл | ||
Мощ-сть (без рекуператора) | 440кВт | Мощ-сть с рекуператором | 280кВт |
Фильтрационная система | |||
Фильтр притока | Фильтр основной карманной формы и фильтр потолка | Вытяжной фильтр | Угольный+стекловолоконный фильтры |
IP 65 контроль и управление технологическими режимами | |||
Управление | Управляющий элемент - реле контроллер | ||
Управляющая панель | Режимы на панели - окрашивание, тепловое распыление нарастающее, сушка до 60-и гр, регулирование времени сушки, выключатели питания и освещения, метр часов, индикатор отказа |
Питание | |||
Пит. двигателя (Вт/ Гц) | 3 х380 / 50 | Пит. освещения (Вт/ Гц) | 220 и 50 |
Мощность совокупная 47 кВт |
Внутренние габариты камеры (ДхВхШ): 19000х5000х4000
Внешние габариты (ДхВхШ) : 19300x7895x4750

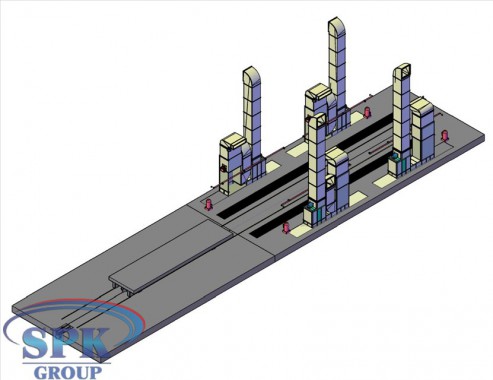

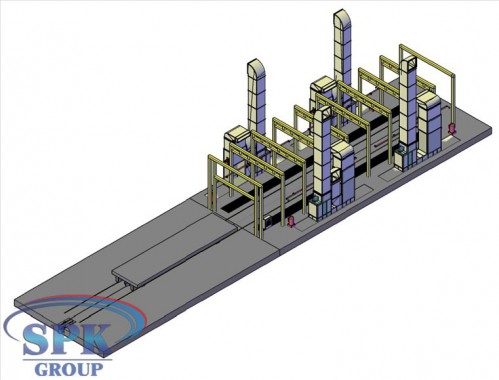

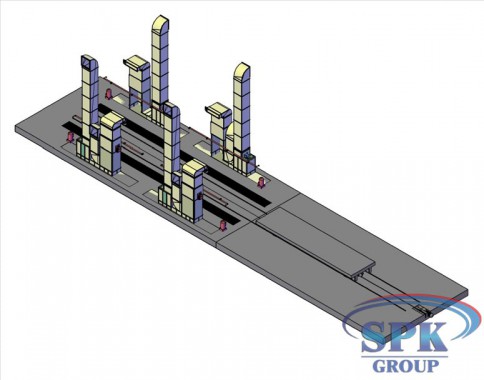

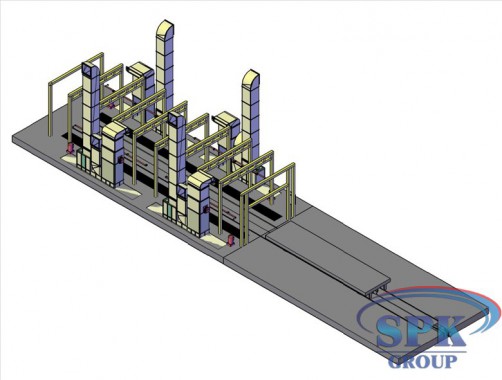

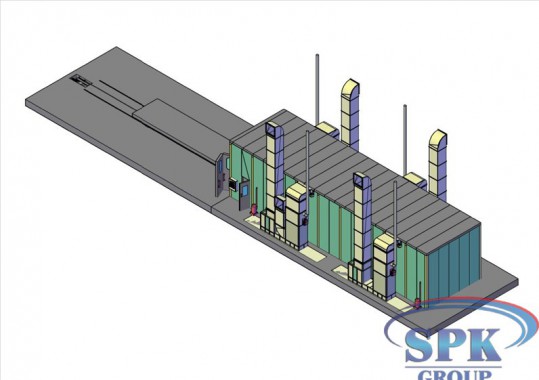

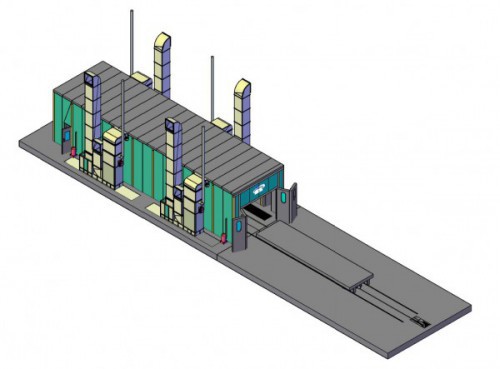

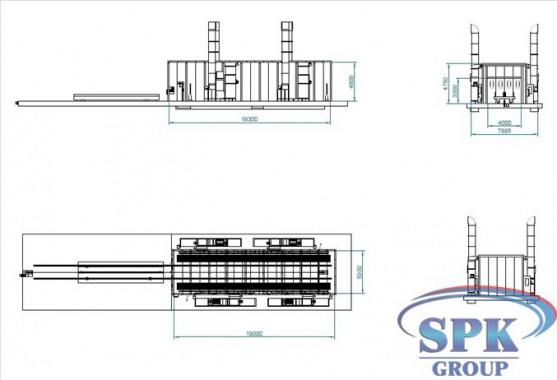

Габариты ОСК
