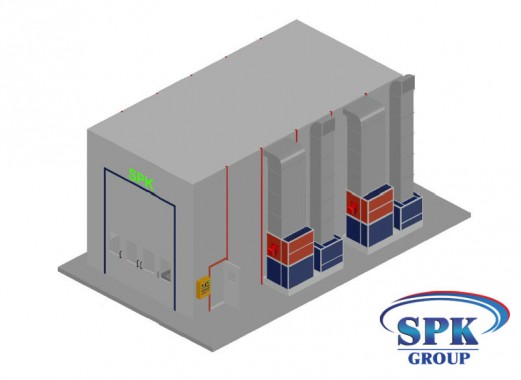

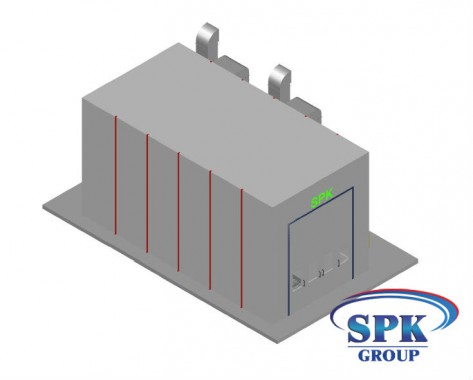

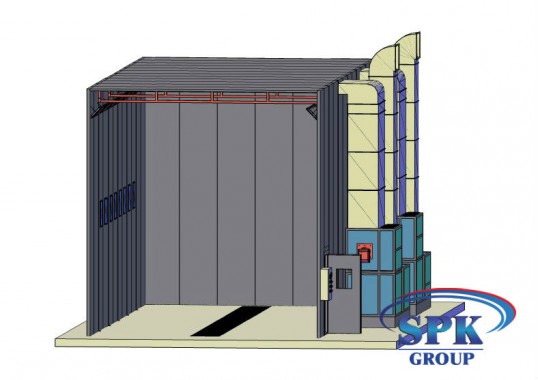

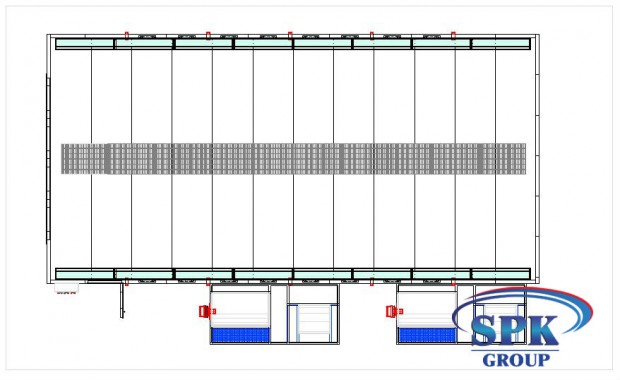

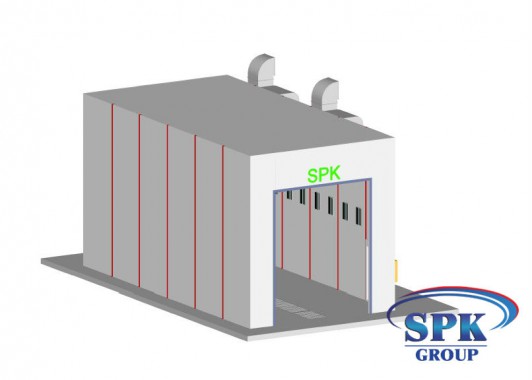

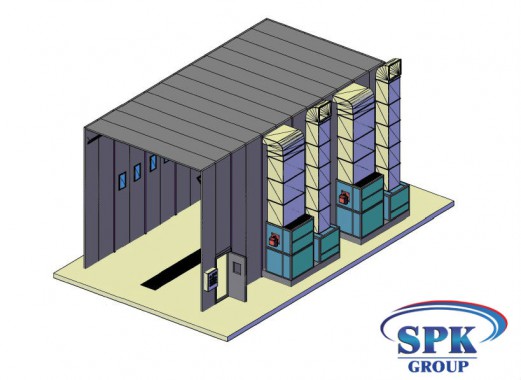

Покрасочная камера для металла SPK 12.5.5
Спецификация оборудования. Камера для окраски.
Размеры | ||
- внутренние | 12000x5000х5000mm | |
- внешние | 12180x6820x5500mm | |
Воздух направляется | ↓ | |
Вытяжка ЧЕРЕЗ ПОЛ | ||
Каналы, шт. | 1 | |
Размер 1-го канала | 11480х768 mm | |
Решетки | включают в конструкцию: скрученную арматуру, произведенную из стали и полосы плоской формы из стали | |
Ряды решеток | 1 ряд | |
Покрытие | оцинкованное | |
Нагрузка максимальная ( т/м.кв) | 1.0 т | |
Характеристики кабины | ||
Каркас | силовой | |
Стальная конструкция | / | |
Дверь основная (одна) | ||
Размеры ворот (Ш * В) | 4000 * 4200 | |
Исполнение двери | сталь оцинкованная | |
Уплотнение двери | резиной с теплоизоляцией | |
Разделение камеры | Разделена | |
Окна | Прямоугольные | |
Панели стеновые | ||
Толщ. панели/стали (мм) | 80/ 0.6 | |
Наполнитель в панелях | Минерал. вата (антисептиком и негорючая) | |
Плотность заполнения минеральной ватой | 112 кг на куб.м | |
Дверь сервисная | ||
Размер / количество дверей | 800 х 2000 /2 шт. | |
Вид | выхлопная | |
Описание окна | Для помещения установлено 1 прямоугольное, имеющее уплотнение, выполненное из резины с термоизоляцией | |
Описание крыши | ||
Структура | Прямая | |
Окраска каркаса | Порошковая | |
Каркас/ покрытие каркаса | Стальной силовой/ порошковая покраска | |
Конструкция потолка с фильтрами на потолке/ мод. фильтров | Каркас стальной, сталь D8/ SP-600G | |
Материал | Стальной лист | |
Освещение Малярной камеры для металла | ||
Верхний свет (45 гр.) | по четыре лампы в 16 плафонах | |
Каркас для светильников | Выполнен из стали | |
Нижний свет (в панелях) | по две лампы в 16 плафонах | |
Выпрямитель | для 2-ух ламп – действие одно | |
Приток и вытяжка | ||
Конструкция генераторной группы/ материал | Квадратная / материал - сталь | |
Положение генератора | с обеих сторон | |
Регулирование воздуха | Автоматическая заслонка | |
Обшивка | Каркас производится из теплоизоляционных панелей | |
Количество генераторов притока | по 2 шт.
| |
Число генераторов вытяжки | ||
Направление воздуха притока/ вытяжки | Сверху вниз и снизу вверх | |
Вентиляторы притока/ вытяжки | В обеих группах центробежные 2-ные вентиляторы | |
Мощность (кВт): 2х4/ 1х6 | ||
Производительность ( м³/ч): 42 000 | ||
Давление (Па) 760 / 731 | ||
Управление притоком воздуха/ вытяжкой | Автоматическая / ручная заслонка | |
Обогрев воздуха | ||
Число теплообменников, шт./структура | 2/ мультицикл и антивзрывчатое отверствие | |
Подогрев | Дизельная горелка | |
Модель горелок | RС | |
Мощность | 458 кВт расход от 8 до 22 л/час | |
Фильтр в группе вытяжки | Стекловолоконный и предварительный фильтры | |
Фильтр в группе притока | Основной карманной формы и Потолочный фильтры | |
Передвижение операторов-маляров в Камере окраски для металла | ||
Лифт-площадки, шт. | две | |
Питание | 3 х 380Вт/ 50Гц | |
Автоматическая Система пожаротушения в камере | ||
Модель системы | Буран 50КД | |
Срабатывание | автоматическое | |
Тушение |
| |
Контроль и управление технологическими режимами. IP 65 | ||
Панель управления | Окрашивание; метр часов; температурное распыление нарастающее; термостат; выключатель питания; сушка с регулировкой времени; выключатель света; индикатор отказа; чрезвычайная остановка;
| |
Управление -Реле |
|
Питание | ||
1. Питание двигателя | 3х 380Вт/ 50Гц | |
2. Питание освещения | 220Вт/ 50Гц | |
Общая мощность 9 - 34 кВт |
|

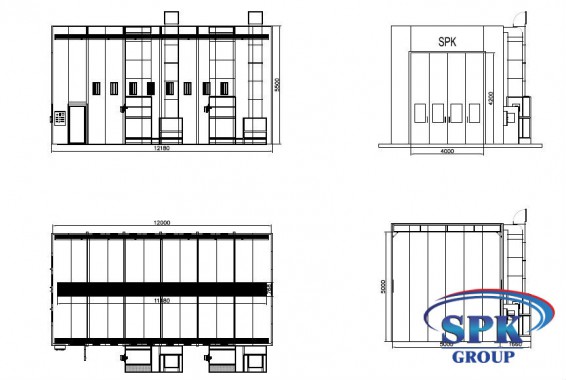

Внутренние габариты камеры (ДхВхШ): 12000x5000х5000
Внешние габариты (ДхВхШ) : 12180x6820x5500
Габариты ОСК
