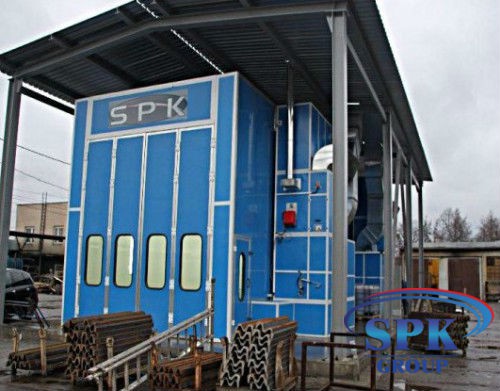

Покрасочно-сушильный комплекс для металлоконструкций (Уличная установка) SPK-15.6.5. вытяжка через пол.

Покрасочно-сушильный комплекс для металлоконструкций (Уличная установка) SPK-15.6.5. вытяжка через пол.
Размеры:
Внутренние размеры малярной камеры15000x6000x5000мм
Внешние размеры15640х8646х7620мм
Поток воздухаНисходящий сверху
ВытяжкаЧерез канал

Канал:
Количество каналов2 канала
Количество решеток2 ряда решеток
Размер канала13400х770мм
Материал решетокплоские стальные полосы+10mm скрученная стальная арматура
Кабина:
СтруктураПрямоугольная с двухскатной крышей
Наличие стальной конструкцииДа
Стенные панели

RW- панели (минеральная вата) толщиной 150 мм обшитые с двух сторон металлическими листами

Толщина листов150мм
Плотность заполнения160 г/м3
Толщина стали0,5мм
Выездные ворота покрасочной камеры:
Кол-во дверей окрасочной камерыРольставни 2 шт
Размеры дверей4000х4500 (ШхВ)
Количество створокРольставни 2 шт
Материал Оцинкованная сталь,
Сервисная дверь окрасочно-сушильной камеры:
Кол-во2 двери
Размеры800х2000 мм
РасположениеПо фасаду слева и справа от ворот
Структура смотрового окнаОвальные окна с теплоизоляционной резиной
Крыша малярной камеры: (оцинкованные стальные пластины):
Структура крышиПрямая внутри, двухскатная снаружи
Наличие стальной констуркцииДа
Конструкция потолка с креплением потолочных фильтровКаркас из стали D8
Внешний вид
Окрашенный
Материал панелей крышиRW - панель
Потолочные фильтрыSP-600G
Освещение:
Верхний свет22 плафона по 4 лампы, лампы по 36Вт
Нижний свет32 плафона по 2 лампы, лампы по 36Вт
Расположение светильниковГоризонтальное
Выпрямитель1 действие для 2 ламп
Каркас крепления светильниковСтальной каркас
Общая мощность освещения5 472 Вт
Материал светильниковЗакаленное стекло. Толщина - 5 мм.
Группы притока и вытяжки:
Положение генераторовВ стене камеры
Конструкция генераторной группыКвадратная стальная конструкция
Обшивка групп притока и вытяжки

каркас группы вытяжки выполнена из EPS панелей

каркас группы притока выполнена из EPS панелей
Количество генераторных групп вытяжки4 группы
Направление потока воздуха вытяжкиСнизу вверх
Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Siemens 5,5х1 - 2 шт

Давление 460 Па

Производительность 78 000 м3/ч

Управление вытяжным потоком воздухаРучная заслонка
Количество генераторных групп притока 4 группы
Направление потока воздуха притокаСверху вниз
Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Siemens 3х2 - 4 шт

Давление 780 Па

Производительность:  80 000 м³/ч

Фильтрация:
Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр
Фильтр вытяжкиСтекловолоконный фильтр, угольный фильтр
Система контроля:
Способ управленияРеле
Система аварийного освещения120 люкс
Запуск генератора вытяжкиДа
Панель управленияОкрашивание; возрастающее температурное распыление; сушка; регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка; система пожаротушения (желательно порошковая)
Питание:
Питание двигателя3х380 вольт 50Гц
Питание освещения220 вольт, 50 Гц
Общая мощность49 кВт
Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 15000x6000x5000
Внешние габариты (ДхВхШ) : 15640х8646х7620
Габариты ОСК
