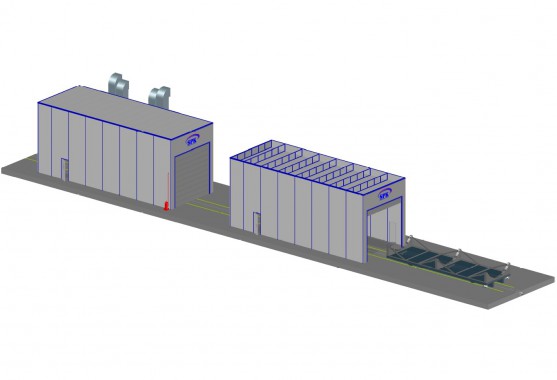

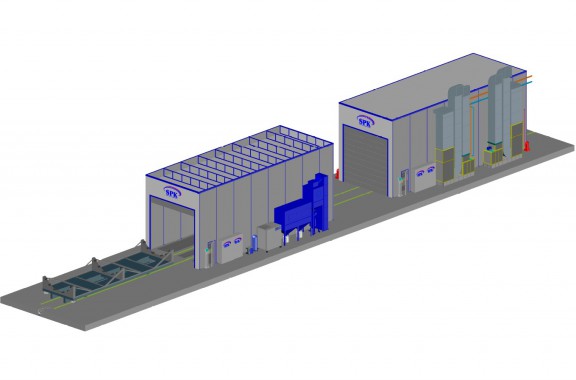

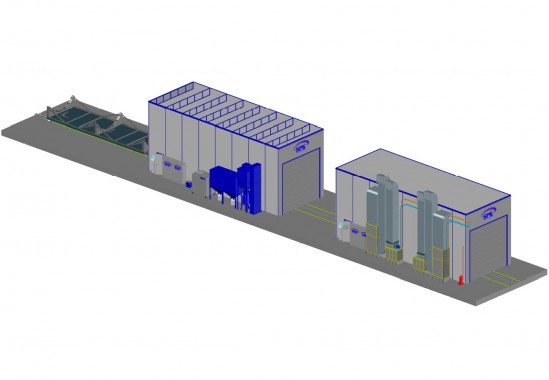

Покрасочно-сушильный комплекс для резервуаров SPK-19.6.6
Описание окрасочной камеры
Размеры | |||||
Количество секций | 1 |
|
| ||
Внутренние размеры каждой секции (ДхШхВ): | 19000х6000х6000 mm | Внешние размеры: | 19100x7300x6850 mm без учета навеса | ||
Поток воздуха | Нисходящий поток | Вытяжка | Через напольные решетки | ||
Вытяжка | |||||
Количество каналов | 3 | Размер канала (ДхШ) | 26000х780 | ||
Количество решеток | 54
| Материал решеток | плоские стальные полосы+10mm скрученная стальная арматура | ||
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 800 кг/м2 | ||
Кабина. | |||||
Конструкция | Силовой каркас | Наличие стальной конструкции | Да | ||
Главная дверь. | |||||
Тип | Роллетные ворота с электроприводом |
| |||
Количество | 2 шт. | Просвет ворот | 5000х5000 (ШхВ) | ||
Материал | Алюминий |
|
| ||
Структура окон | - | Наполнитель и Уплотнение | Вспененный полиуретан | ||
Стеновые панели. | |||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | ||
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | ||
Плотность заполнения | 32 кг/м³ |
|
| ||
Сервисная дверь | |||||
Количество дверей | 2 шт. | Размеры дверей | 800х2000(ШхВ) | ||
Расположение | В боковых стенках | Структура окна | Прямоугольное окно со скругленными углами и теплоизоляционной резиной | ||
Крыша. | |||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | ||
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | ||
Освещение 1000-1300 Люкс . Искро-взрывозащищенное исполнение (EX) | |||||
Верхний свет (45 градусов) | 20 плафонов по периметру по 4 лампы 80х58=4,64кВт | Каркас крепления светильников | Стальной каркас | ||
Боковой свет встроенный в стены | 20 плафонов по 4 лампы 80х36=2,88кВт | Каркас крепления светильников | Стальной каркас | ||
Группы притока и вытяжки | |||||
Положение генератора | Справа | Конструкция генераторной группы | Квадратная, стальная конструкция | ||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из стального листа | Регулировка потоков воздуха | Автоматическая заслонка | ||
Количество генераторов притока | 2 генератора | Количество генераторов вытяжки | 2 генератора | ||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх |
Описание дробеструйной камеры
Технические параметры | ||
Внутренние размеры дробеструйной камеры
| Длина x ширина x высота
| 16х6х6 м |
Размеры ворот
| Ширина x высота
| 5х5 м |
Несущая способность, статическая
| Нагрузка на решётчатый настил | 1000 кг |
Площадь напольной решётки
| Длина x ширина
| 15х5 м |
Силос дроби
| Объём
| 1000 л |
Сухая сыпучая дробь
| Зернистость
| > 0.2 мм |
Типы дроби
| Подходящие типы дроби
| стальная дробь
|
Сопло
| Диаметр
| 12 мм |
Дробеструйный шланг | Длина
| 20 мм |
Воздушный шланг
| Длина | 20 мм |
Фильтровальная установка
| Объёмный расход воздуха¹, прим.
| 35000 м3/час Воздухообмен 60 раз/час |
| Остаточное количество пыли в чистом воздухе
| ≤ 2,0 мг/м3 |
| Макс. количество пыли в грязном воздухе
| ≤ 2,0 мг/м3 |
Установленная мощность
| Привод вентилятора 1
| 11.0 кВт |
| Привод вентилятора 2
| 11.0 кВт |
| Ковшовый элеватор
| 2,2 кВт |
| Вибрационное сито
| 0,2 кВт |
| Освещение
| 6,4 кВт |
Общая подключаемая мощность
| Не более | 24 кВт |
Рабочее напряжение
| 3-фазы N PE
| 400/50 Вт/Гц |
Управляющее напряжение
| 1-фаза N PE
| 230/50 Вт/Гц |
Освещенность
| полезной зоне (h=1 м) в новом состоянии!
| >650 люкс |
Напорный резервуар
| Количество
| 1 шт. |
| Объём
| 200 л |
| Рабочее давление
| < 8 бар |
Расход сжатого воздуха
| на каждое сопло при 6 бар, ок.
| 7,2 Нм³/мин |
| на каждую фильтровальную установку, ок
| 0,5 Нм³/мин |
| на каждый пластинчатый конвейер, ок
| 0,15 Нм³/мин |
Общий расход сжатого воздуха
| примерно | 9 Нм³/мин |
Требуемое качество сжатого воздуха
| Остаточное содержание масла
| <1.0 мг/Нм3 |
| Остаточная влажность (точка росы)
| <3.0 гр. C |
| Максимальный размер частицы
| <40.0 мкм |
Температурный режим эксплуатации |
| Не менее 5°C |
Окраска
| Компоненты установки | RAL 5005 матовый / оцинкованный |
| Корпус дробеструйной камеры | RAL 9006 |
| Корпус фильтровальной установки, корпус вентилятора | оцинкованный
|
| Воронка фильтра | RAL 9003 матовый |
| Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки | RAL 5005 матовый
|
| Компоненты установки, находящиеся ниже напольной решетки | грунтованные
|
| Решётчатый настил | неокрашенный |
| Оцинкованные детали | без окраски |
| Электрошкаф | RAL 9006 |
Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры
| измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения | ≤80 дБ(А) |
Габариты ОСК
