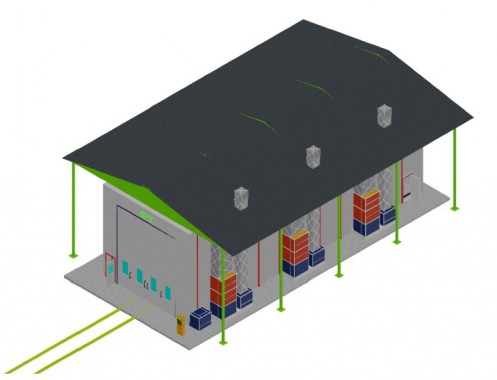

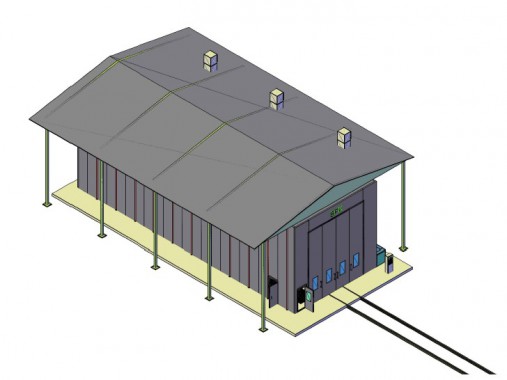

Покрасочно-сушильная камера для вагонов в уличном исполнении SPK 18.6.6
Спецификация оборудования №1. Окрасочно-сушильная камера.
Размеры камеры SPK 18.6.6 | ||||||
Внутренний размер | 18000x6000х6000 mm | Внешние размеры |
| |||
Вытяжка | через пол | Воздушный поток | Направлен вниз | |||
Вытяжка | ||||||
Кол-во каналов в вытяжке | 3 шт. | Размер канала | 14960х770mm/ каждый канал | |||
Число рядов решеток в канале | 5 шт. | Материал решеток | стальные плоские полосы со стальной скрученной арматурой толщиной 10мм | |||
Смотровая яма |
| Размер смотровой ямы |
| |||
Нагрузка max | 1.000кг/м.кв | Покрытие | оцинкованное | |||
Кабина. При уличном исполнении | ||||||
Каркас | силовой утеплённый | Наличие стальной конструкции | + | |||
Главная дверь. При уличном исполнении | ||||||
Размеры ворот | 6000 х 7000 (Ш х В) | Кол-во | Одна дверь | |||
Исполнение | Сталь оцинкованная | Разделение камеры | Разделяется | |||
Окна | Отсутствуют | Уплотнение | Резиной теплоизоляционной | |||
Стеновые панели. При уличном исполнении | ||||||
Толщина панели, mm | 100 | Толщина стали, панелей, mm | 0.6 | |||
Наполнитель | Вата минеральная | Св-ва наполнителя минеральной ваты | пропитан антисептиком, негорючий | |||
Плотность наполнителя ( кг/ м³) | 112 |
|
| |||
Сервисная дверь SPK | ||||||
Количество дверей | 3 шт. | Размеры | 800 х2000 (Ш хВ) | |||
Вид | выхлопная | Структура окна | Несовместимы с уличным исполнением. Одно прямоугольное для помещения, с уплотнением термоизоляционной резиной | |||
Крыша. При уличном исполнении | ||||||
Конструкция | Крыша прямая, из сэндвич-панелей 100мм. | Каркас | Стальной силовой | |||
Потолок с креплением фильтров | Каркас потолка выполняется из стали D8 | Покрытие | порошковой покраской | |||
Панели крыши | Из минеральной ваты | фильтры на потолке | SP -600 G | |||
Осветительная система | ||||||
Верхнее освещение (45 градусов) | 24 плафона * 4 лампы | Материал каркаса, на котором крепятся светильники | Сталь | |||
Нижнее освещение (встроенный в панели) | 32 плафона * 2 лампы | Выпрямитель | Схема действия: 1 действие на две лампы | |||

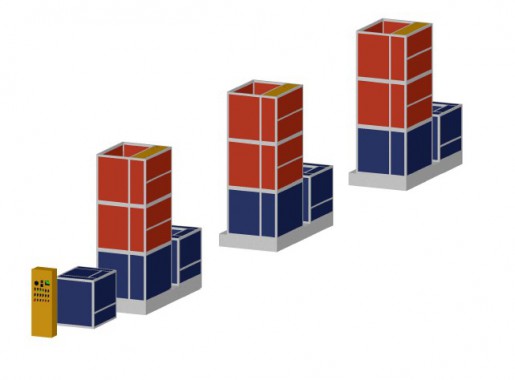

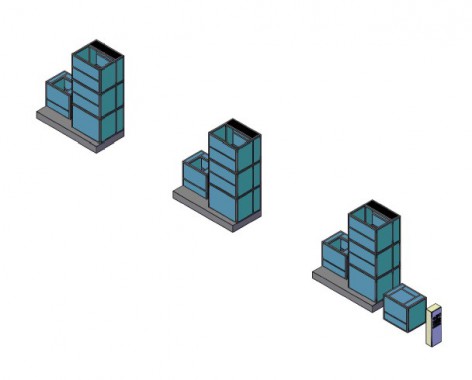

Приток и вытяжка. При уличном исполнении | ||||||
Положение генератора | Справа | Генераторная группа | стальная квадратная конструкция | |||
Обшивка притока и вытяжки | Теплоизоляционные панели | Управление потоками воздуха | Автоматическая заслонка | |||
Кол-тво генераторов в приточной группе | 3 шт. | Колич-во генераторов в вытяжке | 3 генератора | |||
Поток воздуха в притоке | Сверху вниз | Поток воздуха в вытяжки | Снизу вверх | |||
Описание вентилятора притока | вентилятор двойного действия, центробежный | Описание вытяжного вентилятора | вентилятор двойного действия, центробежный | |||
Siemens | Siemens | |||||
2 х 4,5 кВт – мощ-сть | 1 х 6,5кВт - мощность | |||||
Производительность: 84 000 м³/ч | Производительность: 83 000 м³/час | |||||
Давление в вентиляторе 760Па. | Давление в вентиляторе 740Па. | |||||
Регулирование притока воздуха | Автоматическая заслонка | Управление вытяжкой | Ручной заслонкой | |||
Подогрев воздуха | ||||||
Способ подогрева | электричество | Количество
| 3 шт. теплообменника | |||
Модель теплообменников | С | Мощность | 898 кВт С рекуператором 610 кВт | |||
Структура теплообменника | Антивзрывчатое отверстие + мультицикл | |||||
Система автоматического микроклимата покрасочно сушильной камеры SPK | ||||||
Автоматическое включение | 3*380 Вт 50Гц | При замерзании агрегатной группы действия: | 1. Разморозить фильтровальную систему, 2. разморозить лед в рекуператоре, 3. устранить эффект бани, 4. удалить конденсат | |||
Режимы работы системы | 1. Режим сна: +2 гр. C 2. Перед работой: температура +18 град. C 3. Аварийный режим: Разморозка | Макс. мощность 39 кВт |
| |||
Фильтрация SPK | ||||||
Фильтр группы притока | Основной фильтр имеет форму кармана; Потолочный фильтр | Фильтр группы вытяжки | Стекловолоконный + угольный фильтры | |||
Система перемещения маляров в покрасочном боксе SPK | ||||||
Лифт площадки | Две шт. | Питание | 3х380 Вт 50Гц | |||
Система пожаротушения в автоматическом режиме | ||||||
Модель системы | Буран 50 КД | Срабатывание | В автоматическом режиме | |||
Метод тушения | порошковый | |||||
IP 65 Система контроля технологических режимов | ||||||
Контроллер | Реле | |||||
Кнопки и переключатели на панели управления | Окрашивание; возрастающее температурное распыление; индикатор отказа; сушка 45 град., управление временем сушки; выключатель освещения; термостат; метр часов; чрезвычайная остановка; выключатель питания; | |||||
Питание | |||
Эл/питание двигателя | 3* 380Вт 50Гц | Эл/питание освещения | 220Вт 50 Гц |
Мощность установок общая 51 кВт Общая мощ-сть теплообменников 220 - 898кВт |
Вытяжка: через пол

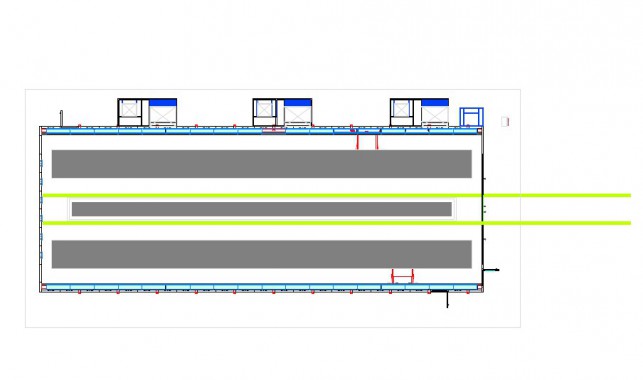

Внутренние габариты камеры (ДхВхШ): 18000x6000х6000 mm
Габариты ОСК
