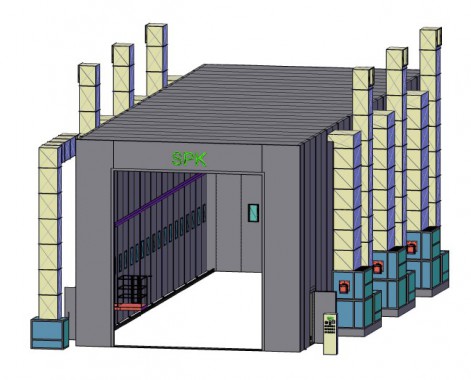

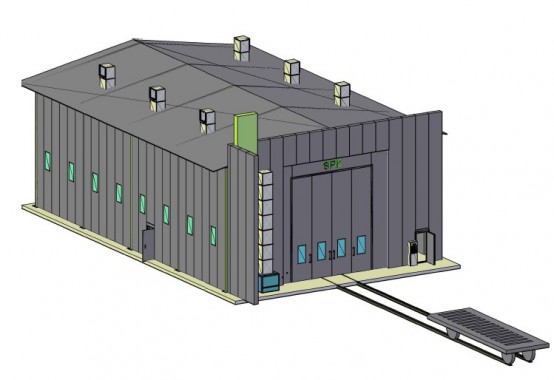

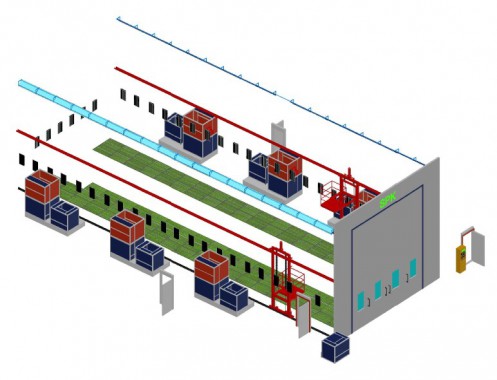

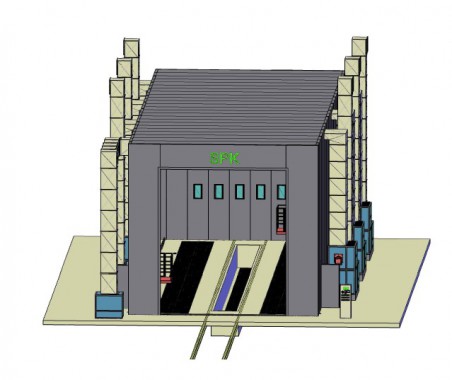

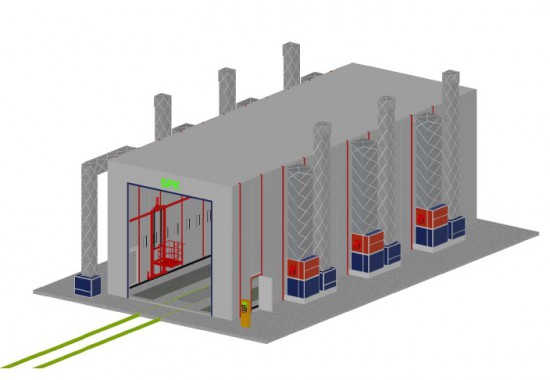

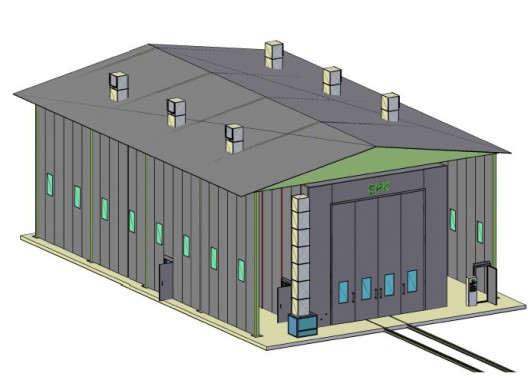

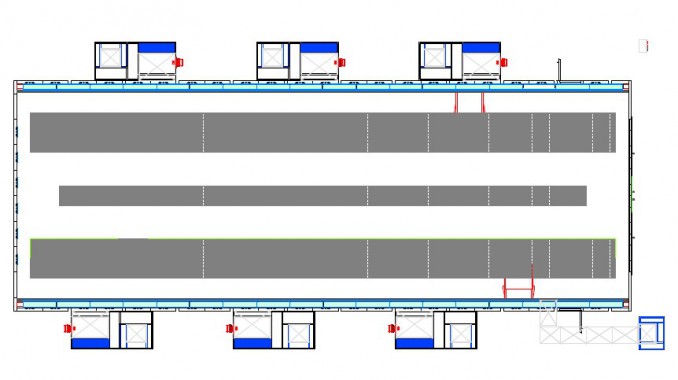

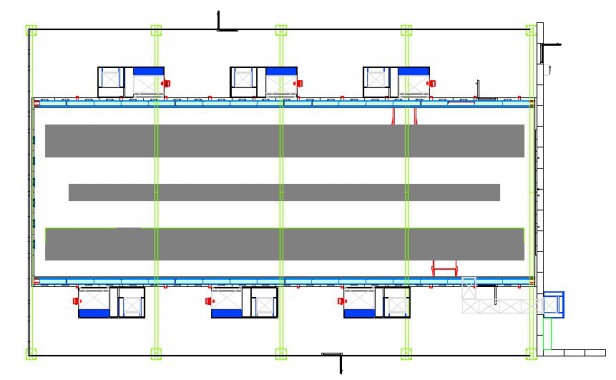

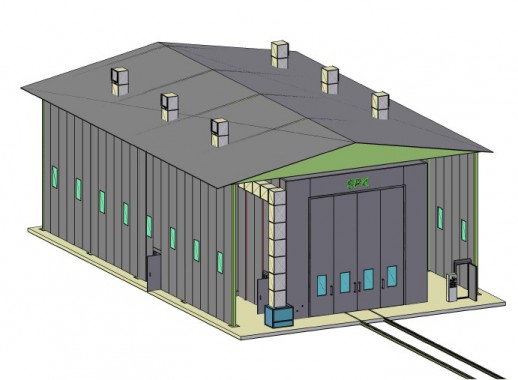

Покрасочно-сушильная камера уличной установки для цистерн SPK 24x8x7
Спецификация оборудования №1. Камера окрасочная SPK 24x8x7
Размеры малярно сушильной камеры | ||||||||||
Внутренние габариты | 24000x8800х7500mm | Внешние размеры | 24240x12040x8200mm | |||||||
Поток воздуха | Исходит вниз | Вытяжка | Ч-з пол | |||||||
Вытяжка | ||||||||||
Количество каналов | три | Размер каждого канала | 22960х770 mm/1 канал | |||||||
Количество решеток | 5 рядов решеток | Материал решеток | Решетки выполнены из плоских стальных полос и 10-mm скрученной стальной арматуры | |||||||
Смотровая яма | 1 канал | Размер смотровой ямы | 21000х1100mm | |||||||
Покрытие решеток | оцинковка | Нагрузка максимальная | 1.000 кг/м2 | |||||||
Кабина камеры. Уличное исполнение | ||||||||||
Конструкция кабины | Силовой каркас | Стальная конструкция | Присут. | |||||||
Основная дверь камеры. Уличное исполнение | ||||||||||
Кол-тво | 1 шт. | Размеры ворот | 6000х7000 (ШхВ) | |||||||
Материал | оцинкованная сталь | Разделение камеры | + | |||||||
Окна | - | Уплотнитель | теплоизоляционная резина | |||||||
Стеновые панели малярной камеры. Уличное исполнение | ||||||||||
Толщ. панели | 120мм | Толщ. стали | 0.6 мм | |||||||
Наполнитель в панелях | Минеральная вата | Характеристики наполнителя | Негорючий, с антисептиком | |||||||
Плот-сть заполнения | 112.0 кг/м.куб. |
|
| |||||||
Сервисная дверь | ||||||||||
Двери | 3 шт. | Размеры дверей, мм (Ш х В) | 800х2000 | |||||||
Вид двери | выхлопная | Конструкция окон | С уличным исполнением не совместимы. Для помещения одно окно прямоугольное + уплотнение термоизоляционной резины | |||||||
Крыша. В уличном исполнении | ||||||||||
Структура | Форма - прямая, сэндвич панели 100мм. | Каркас | Стальной силовой | |||||||
Конструкция потолка с закреплением потолочных фильтров | Каркас производится из стали D8 | Покрытие каркаса | Порошковая покраска | |||||||
Панели | Заполняются минеральной ватой | Модель потолочных фильтров | SP-600 G | |||||||
Освещение малярной камеры | ||||||||||
Верхний свет (45 град-в) | Включает 32 плафона, каждый по 4 лампы | Каркас крепления светильников | Из стали | |||||||
Нижний свет (встроенный в панели) | Включает 32 плафона, каждый по 2 лампы | Выпрямитель | Одно действие Х две лампы | |||||||
Группы притока и вытяжки в Уличном исполнении | ||||||||||
Положение генератора | На обеих сторонах | Структура генераторной группы | Стальная конструкция в форме квадрата | |||||||
Обшивка обеих групп | Теплоизоляционные панели | Потоки воздуха регулируются | Автоматической заслонкой | |||||||
Генераторы приток | 6 шт. | Генераторы вытяжки | 6 шт. | |||||||
Поток воздуха притока | Направляется Сверху вниз | Поток воздуха вытяжной группы | Направляется Снизу вверх | |||||||
Характеристики двойного центробежного вентилятора притока | Производитель Siemens | Характеристики двойного вытяжного вентилятора | Производитель Siemens | |||||||
| Siemens | |||||||||
2х4,5 кВт | 1х6,5кВт | |||||||||
Производительность: 184 000 м³/ч | Производительность: 183 000 м³/ч | |||||||||
Давление 760 Па. | Давление 731 Па. | |||||||||
Приток воздуха производится | Автоматической заслонкой | Управление вытяжным потоком воздуха | Ручной заслонкой | |||||||
Подогрев воздуха в малярной камере | ||||||||||
Способ отопления | Горелки: Дизельная, либо газовая; пар; вода; электричество | Теплообменники
| 6 шт. | |||||||
Модель горелок | RС | Мощность | 1.458 кВт | |||||||
Теплообменник | Включает в структуру: антивзрывчатое отверстие и мультицикл | |||||||||
Система автоматического микроклимата покрасочной камеры | ||||||||||
Автоматическое включение | 3 х 380 Вт/50Гц | Действия при замерзании агрегатной группы | 1. Разморозка фильтровальной системы, 2. разморозка льда в рекуператоре, 3. устранение эффекта бани, 4. удаление конденсата | |||||||
Режимы работы | Режим сна: +2°C Перед работой: +18°C Аварийный: Разморозка | Наибольшая мощность 39кВт |
| |||||||
Фильтрационная система | ||||||||||
Фильтр притока | Основной фильтр карманной формы; Потолочный фильтр | Фильтр вытяжки | Конструкция состоит из стекловолоконного и угольного фильтров | |||||||
Система перемещения маляров в малярном боксе | ||||||||||
Лифт площадки | 2 | Питание | 3 х380 Вт/ 50Гц | |||||||
Система автоматического пожаротушения | ||||||||||
Модель | Буран 50КД | Срабатывание | В автоматическом режиме | |||||||
Способ тушения | порошковый | |||||||||
Система контроля технологических режимов. IP 65 | ||||||||||
Способ управления | Реле контроллер | |||||||||
Панель управления включает в себя режимы | - Окрашивание; - возрастающее температурное распыление; - сушка, регулирование времени сушки; выключатель системы освещения; индикатор отказа; термостат и метр часов; выключатель питания и чрезвычайная остановка; | |||||||||
Питание | |||
Питание двигателя | 3х 380 Вт/50Гц | Питание освещения | 220 Вт/ 50Гц |
Общая мощ-сть 108 кВт |
Вытяжка: Через пол
Внутренние габариты камеры (ДхВхШ): 24000x8800х7500 мм
Внешние габариты (ДхВхШ) : 24240x12040x8200 мм

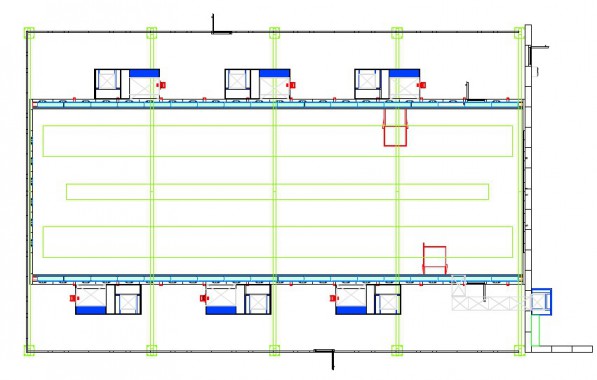

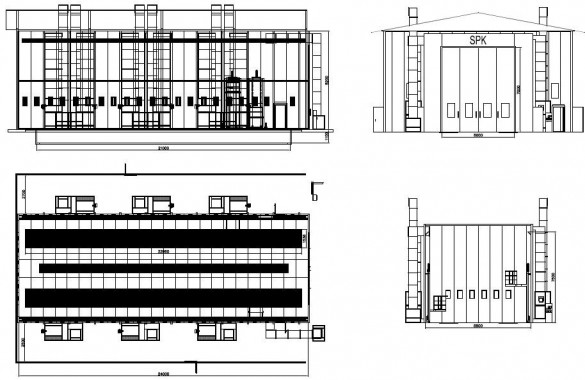

Габариты ОСК
