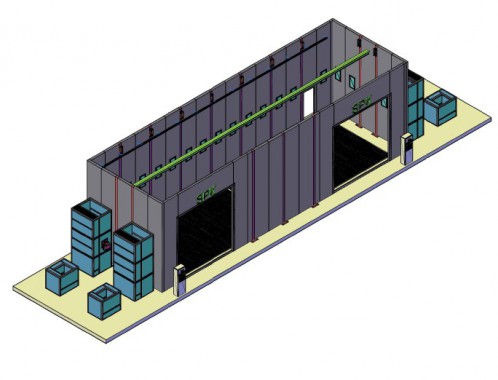

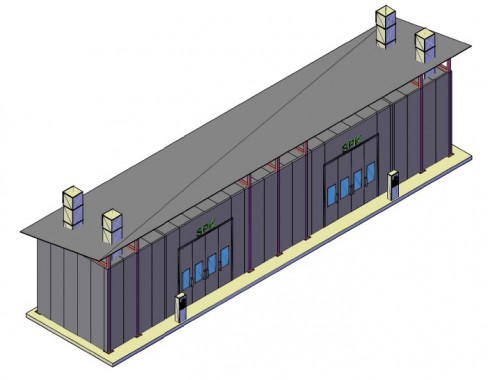

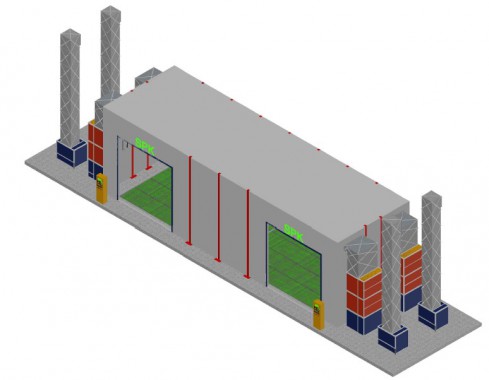

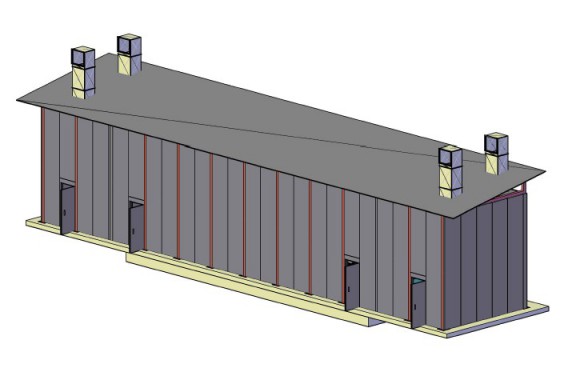

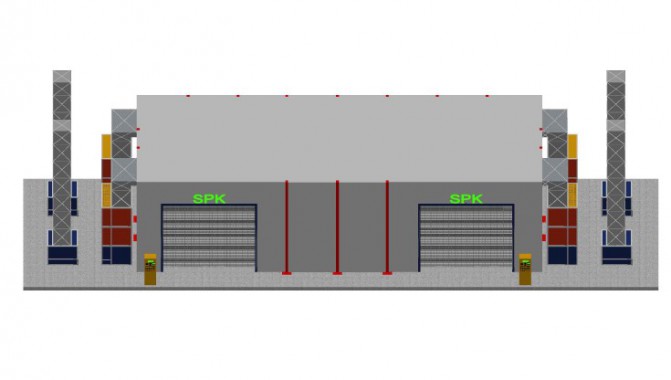

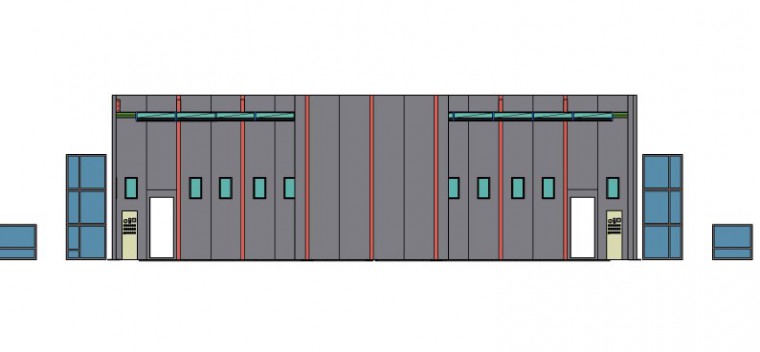

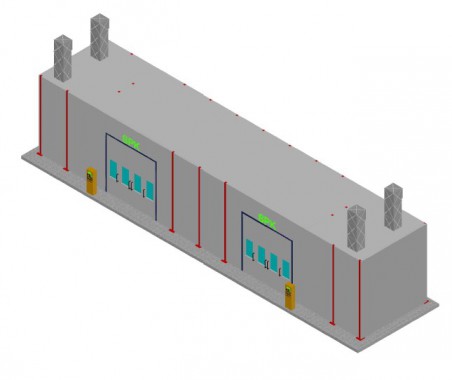

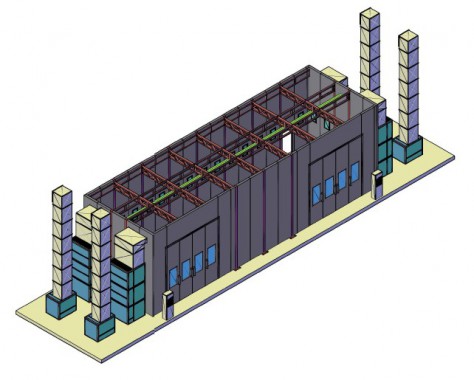

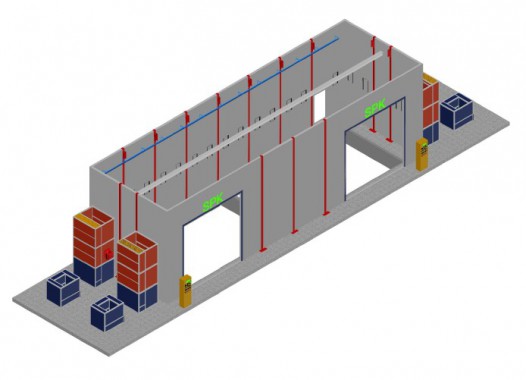

Уличная окрасочная камера, пристроенная к существующему зданию SPK-17.5.5
Размеры окрасочной камеры | |||||||||||
Габариты внутренние | 17000x5000х4800mm | Габариты внешние | 25880x5400x5240mm | ||||||||
Вытяжка | ч/з пол | Поток воздуха | Исходит вниз | ||||||||
Вытяжка | |||||||||||
Количество каналов | Полнорешетчатый пол | Размер канала
| 16000х4600mm/канал
| ||||||||
Число рядов решеток | 6 шт. | Решетки | Из плоских стальных полос и скрученной стальной арматуры 10 мм толщиной | ||||||||
Покрытие решеток | оцинкованное | Нагрузка max | 1.000 кг/м2 | ||||||||
Кабина. В уличном исполнении | |||||||||||
Конструкция кабины камеры | силовой каркас утеплённые балки | Стальная конструкция Маневровое устройство | + Монорельс – Таль 1 т
| ||||||||
Главная дверь. В уличном исполнении | |||||||||||
Количество | две | Размеры ворот | 3900х4000 (ШхВ) | ||||||||
Материал | оцинкованная сталь | Разделение камеры | .+ | ||||||||
Форма окон | Прямоугольная | Уплотнение двери | Теплоизоляционной резиной | ||||||||
Стеновые панели. В уличном исполнении | |||||||||||
Толщина панели, в мм | 120 | Толщина стали, в мм | 0,6 | ||||||||
Заполнение | Минеральной ватой | Свойства наполнителя | Негорючий, пропитывается антисептиком | ||||||||
Плотность (кг/ м³) | 112 |
|
| ||||||||
Сервисная дверь | |||||||||||
Количество дверей | 2 | Габариты | 800 х 2000 (Ш х В) | ||||||||
Вид двери | выхлопная | Окно в двери | Несовместимо с уличной установкой | ||||||||
Крыша. В уличном исполнении | |||||||||||
Структура | Прямая, сэндвич-панели 100мм толщиной | Наличие стальной конструкции | Каркас стальной силовой Утепленные балки | ||||||||
Потолок с креплением потолочных фильтров | Конструкция из стали D8 | Покрытие каркаса | Порошковой окраской | ||||||||
Материал панели крыши | Минеральная вата | Потолочные фильтры | Модель фильтров SP-600G | ||||||||
Осветительная система камеры SPK-17.5.5 | |||||||||||
Верхний свет (45 градусов) | 22 плафона, в каждом 4 лампы | Конструкция крепления светильников | Стальной | ||||||||
Нижний свет (встроенный в панели) | 24 плафона, в каждом по 2 лампы | Выпрямитель | одно действие Х две лампы | ||||||||
Группы притока и вытяжки в уличном исполнении | |||||||||||
Положение генератора | С двух сторон
| Генераторной группы | Имеет конструкцию квадратной формы из стали | ||||||||
Обшивка групп | из теплоизоляционных панелей | Регулировка потоков воздуха | Автоматической заслонкой | ||||||||
Генераторы притока | 4 шт. в группе | Генераторы вытяжки | 4 шт. в группе | ||||||||
Воздушный поток | Сверху вниз | Воздушный поток | Снизу вверх | ||||||||
Вентилятор приточной группы | Имеет двойное действие | Вентилятор вытяжной группы | Имеет двойное действие | ||||||||
Пр-во Siemens | Пр-во Siemens | ||||||||||
Мощность: 2 х 4кВт | Мощность: 1 х 5,5 кВт | ||||||||||
Производительность: 90 000 м³/ч | Производительность: 89 000 м³/ч | ||||||||||
Давление (Па) 780 | Давление (Па) 726 | ||||||||||
Приток воздуха | Управляется автоматической заслонкой | Поток воздуха в вытяжке | Управляется ручной заслонкой | ||||||||
Тепловая система камеры | |||||||||||
Горелка | Дизельная | Количество 4 шт.
| 4 шт. | ||||||||
Модель горелок | RС | Произ-ность горелки расход кг/ч Рекуператор | 420-1520 кВт 60-112 кг/ч С рекуператором 32-73 | ||||||||
Конструкция теплообменника | Мультицикл и антивзрывчатое отверстие | ||||||||||
Система автоматического микроклимата окрасочной камеры | |||||||||||
Автоматическое включение | 3х380 Вт 50Гц | Действия при замерзании агрегатной группы | Размораживание фильтровальной системы, Размораживание льда в рекуператоре, устранение эффекта бани и конденсата | ||||||||
Режимы работы | Режим сна: +2 гр.C Перед работой: +18 гр.C Аварийный: Разморозка | Мощность max 50 кВт |
| ||||||||
Фильтрация | |||||||||||
Фильтр притока | Включает: главный фильтр карманной формы; а также потолочный фильтр | Фильтр вытяжки | Включает: Стекловолоконный, угольный фильтры | ||||||||
Автоматическое пожаротушение | |||||||||||
Модель | Буран 50 | Срабатывание | Автоматический режим | ||||||||
Способ тушения | порошковый | ||||||||||
Система контроля технологических режимов. IP 65 | |||||||||||
Способ управления | Реле контроллер | ||||||||||
Панель управления | Окрашивание; температурное распыление с возрастанием; сушка до 60°, регулировка времени сушки; выключатель освещения;; термостат; метр часов;; чрезвычайная остановка; индикатор отказа, выключатель питания | ||||||||||
Эл/питание | |||
- двигателя | 3х380 Вт 50Гц | - освещения | 220 Вт/50Гц |
Общая мощность 26-68кВт |
Внутренние габариты камеры (ДхВхШ): 17000x5000х4800 мм
Внешние габариты (ДхВхШ) : 25880x5400x5240 мм

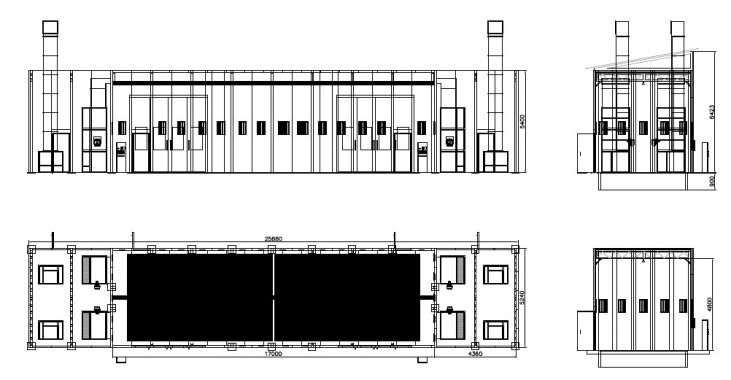

Габариты ОСК
