Роботизированный окрасочный комплекс SPK для карданных валов

Роботизированные окрасочные комплексы для конвейерных производств: комплексная автоматизация нанесения покрытий

Инжиниринговое предприятие SPK GROUP осуществляет полный цикл работ по разработке, сборке, внедрению и сервисному сопровождению промышленных роботизированных окрасочных комплексов (РТК). Данные системы предназначены для поточных конвейерных линий и обеспечивают прецизионное нанесение жидких ЛКМ (включая двухкомпонентные эпоксидные составы с фосфатом цинка) на карданные передачи, элементы трансмиссии, детали ходовой части и сложные металлоконструкции.

Назначение и технологические параметры

Роботизированный окрасочный участок SPK интегрируется в существующие или вновь создаваемые непрерывные конвейерные линии, обеспечивая качественную покраску до 95% площади поверхности деталей:

Обрабатываемая продукция: элементы трансмиссии, карданные валы, трубные заготовки, узлы шасси и навесное оборудование.
Лакокрасочные материалы: 2К эпоксидные грунт-эмали с антикоррозионными добавками цинк-фосфата, полиакриловые и полиуретановые защитные системы.
Метод распыления: пневматическое автоматическое распыление с динамическим формированием геометрии факела.
Условия эксплуатации: климатическое исполнение УХЛ4 для работы в условиях отапливаемых цехов.

Эффект от автоматизации окрасочных процессов

Снижение потерь ЛКМ до 40%: выверенная траектория движения инструмента и стабильное факелообразование исключают перепыл.
Высокая стабильность слоя: исключаются подтеки, шагрень и непрокрашенные участки на ребрах, радиусах и скрытых поверхностях.
Непрерывный цикл нанесения: централизованный контур подготовки и подачи материала исключает простои линии на замену емкостей.
Безопасность труда: полный вывод обслуживающего персонала за пределы зоны с взрывоопасной и токсичной концентрацией паров растворителя.
Быстрое переключение программ: библиотека готовых траекторий под различные детали с мгновенным выбором режима через графический интерфейс.

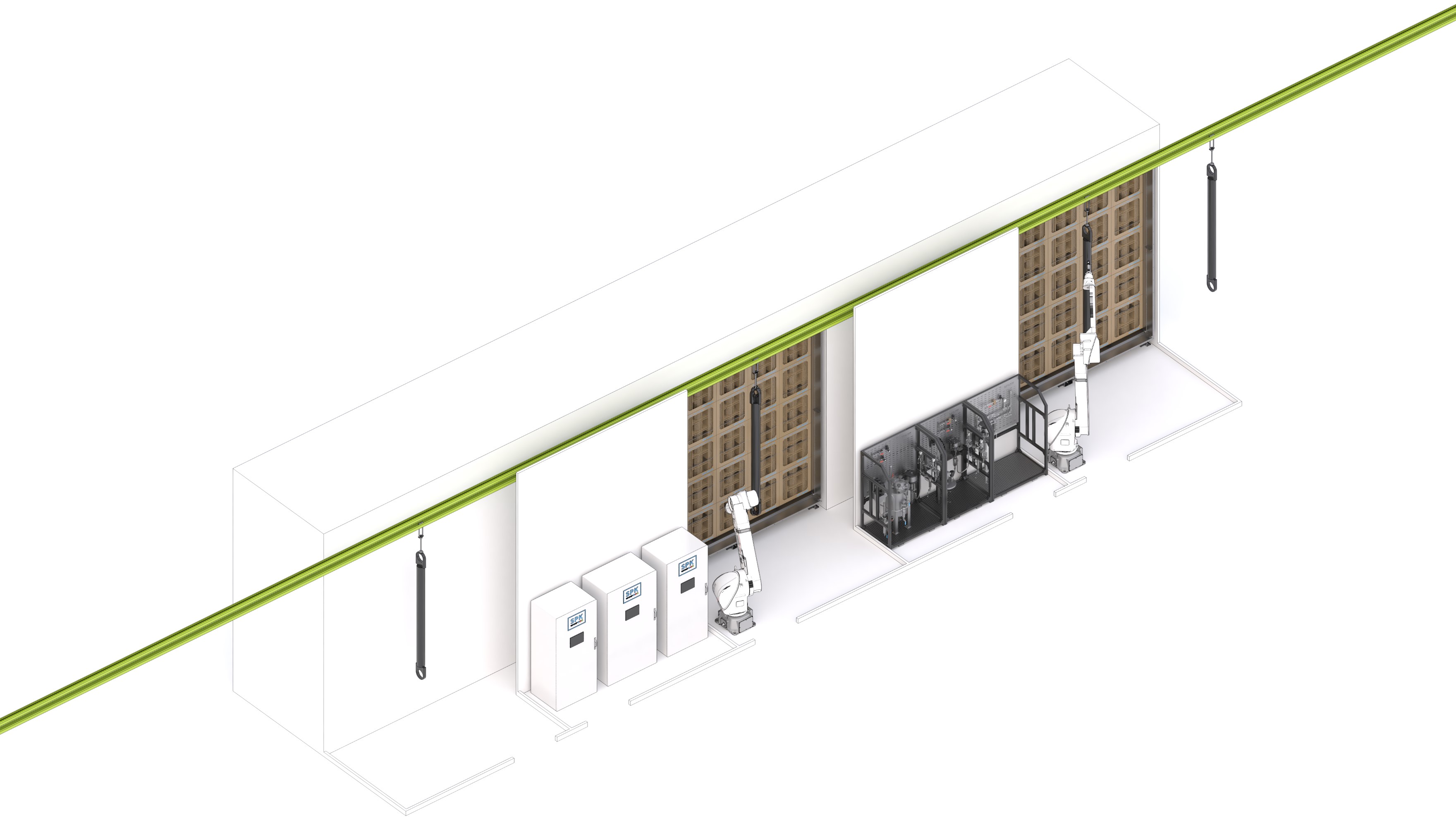

Инженерное устройство и составные модули РТК

1. Роботизированный манипуляционный модуль EFFORT (Ex-исполнение)

Комплекс оснащается двумя 6-осевыми промышленными роботами-манипуляторами EFFORT во взрывозащищенном исполнении (Ex).
Максимальный рабочий радиус достигает 2 900 мм, что позволяет окрашивать длинномерные и крупногабаритные изделия без установки дополнительных линейных треков.
Точность позиционирования инструмента составляет ±0,2 мм при грузоподъемности манипулятора до 15 кг.
В комплект поставки включены монтажные подиумы, взрывозащищенные шкафы управления, переносные пульты программирования и датчики оптического распознавания деталей на подвесах.

2. Централизованный комплекс подготовки и циркуляции ЛКМ (Graco)

Построен на базе компонентов промышленного класса Graco (США) с предварительной узловой сборкой.
Подготовительный блок: пневмоподъемник для евроведер, интегрированный миксер, герметичные мембранные насосы низкого давления и узлы фильтрации.
Подающий блок: бак из нержавеющей стали объемом 60 л (AISI 304/316), датчики уровня с непрерывным сигналом, силикагелевый влагопоглотитель и циркуляционный контур с насосом высокого давления.
Блок нанесения: автоматические краскораспылители с манифолдами Graco, ручные посты докраски, переключающие клапаны «краска/промывка» и герметичный узел сбора отработанного растворителя.
Химическая стойкость: контактные поверхности выполнены из коррозионностойкой стали и инертных полимеров (PTFE, UHMW PE, PA) в полностью бессиликоновом исполнении.

3. Единая система управления и промышленной безопасности

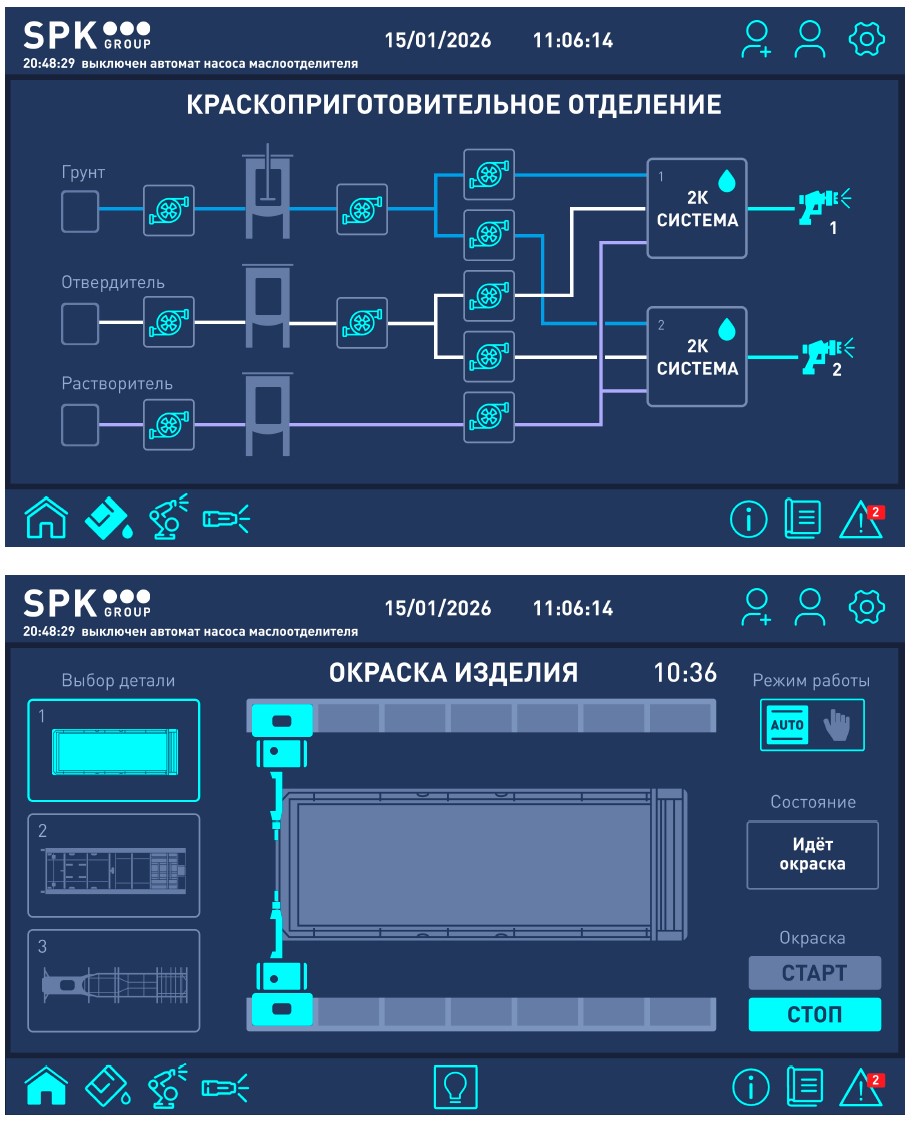

Шкаф автоматизации на базе контроллера ПЛК Delta с цветной сенсорной панелью оператора.

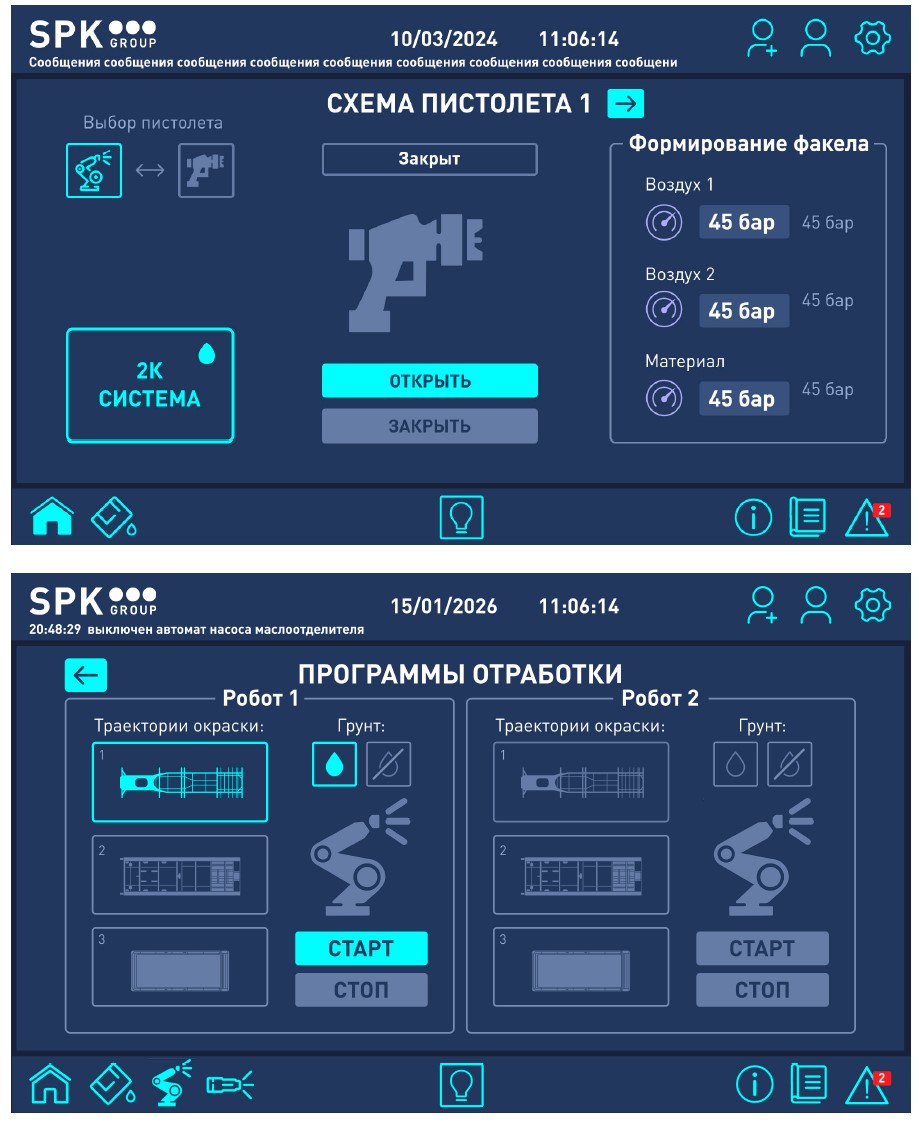

Запуск предустановленных технологических программ под геометрию конкретного изделия.
Мониторинг давления подачи ЛКМ и воздуха, отслеживание уровня жидкостей в магистралях.
Синхронизация скорости робота со скоростью перемещения конвейерной цепи.
Автоматическая диагностика узлов, ведение журнала событий и мгновенная аварийная остановка при сбоях.

Технические параметры комплекса

Параметр	Значение
Тип манипуляторов	2 × EFFORT (взрывозащита Ex)
Количество степеней свободы	6 осей на каждого робота
Зона досягаемости руки	2 900 мм
Точность позиционирования	0,2 мм
Грузоподъемность кисти	15 кг
Метод распыления ЛКМ	Автоматический пневматический (манифолды Graco)
Управляющий контроллер	ПЛК Delta + сенсорный HMI-экран
Потребляемая электромощность	до 25 кВт (сеть 380 В / 220 В, 50 Гц)
Расход сжатого воздуха (6 бар)	до 3 куб. м/мин
Исполнение по ГОСТ 15150	УХЛ4

Порядок реализации проекта под ключ

Технический аудит и ТЗ: согласование параметров конвейера, привязка к существующим сетям и анализ геометрии деталей.
Проектирование и производство: выпуск конструкторской документации, изготовление металлоконструкций и модулей подачи ЛКМ.
Монтаж оборудования: установка силовых опорных подиумов, монтаж манипуляторов, прокладка гидравлических и пневматических трасс.
Пусконаладка и отладка: калибровка систем подачи, согласование с конвейером и программирование рабочих траекторий.
Обучение сотрудников: инструктаж операторов и наладчиков по безаварийной эксплуатации, созданию новых алгоритмов и регламентному ТО.

Контакты для расчета проекта

Инженерный отдел SPK GROUP выполнит технико-экономический расчет роботизации вашего производства и разработает детальную планировку ячейки под габариты цеха:
