Окрасочно-сушильная камера складная SPK-20.6.5

Конструктивно-технологическое описание складного окрасочно-сушильного комплекса SPK-SCB(Fd)-20.6.5

1. Функциональное назначение и концепция оборудования

Мобильно-каркасный комплекс тупикового типа SPK-SCB(Fd)-20.6.5 спроектирован как изолированная технологическая зона для финишной обработки крупногабаритных деталей, металлоконструкций и узлов машин. Оборудование позволяет локализовать полный цикл малярно-сушильных работ на ограниченном участке цеха, последовательно выполняя следующие операции:

• Подготовка поверхностей: очистка от пыли, протирка, обезжиривание и удаление поверхностных загрязнений.

• Нанесение ЛКМ: напыление защитных, декоративных и специальных лакокрасочных покрытий.

• Полимеризация: термическая сушка нанесенных слоев до полной готовности покрытия.

Основная функция комплекса заключается в герметизации малярных процессов. Плотная защитная ПВХ-оболочка предотвращает распространение дисперсного окрасочного тумана, мелкодисперсного опыла и паров легковоспламеняющихся жидкостей (ЛВЖ) по остальной территории производственного помещения.

2. Габариты и специфика конструкции

Конструктивную основу камеры составляет трансформируемый (пантографный) каркас из металлического профиля, на который натянут износостойкий специализированный ПВХ-тент. Данная модификация предназначена для напольного размещения внутри отапливаемых производственных зданий (соответствует климатическому исполнению УХЛ 4 по ГОСТ).

Складывание и развертывание секций выполняется обслуживающим персоналом вручную. В периоды простоя это позволяет сократить занимаемую комплексом площадь более чем в два раза, освобождая полезное пространство цеха.

Метрические параметры комплекса (без учета габаритов вентагрегата):

* Примечание: Линейные размеры в сложенном состоянии могут незначительно варьироваться в зависимости от финальной настройки рамных узлов и шторных механизмов.

3. Организация внутрицеховой логистики и загрузки

Транспортировка и позиционирование обрабатываемых изделий выполняются силами Заказчика по стандартному алгоритму:

1. Подача груза: Крупногабаритные объекты доставляются на малярный участок (зону раскладки тента) с помощью цеховых грузоподъемных кранов или механизированных рельсовых/колесных тележек.

2. Фиксация: Изделия размещаются на технологических стапелях, подставках или ложементах (оснастка и подъемные средства в базовую комплектацию не входят).

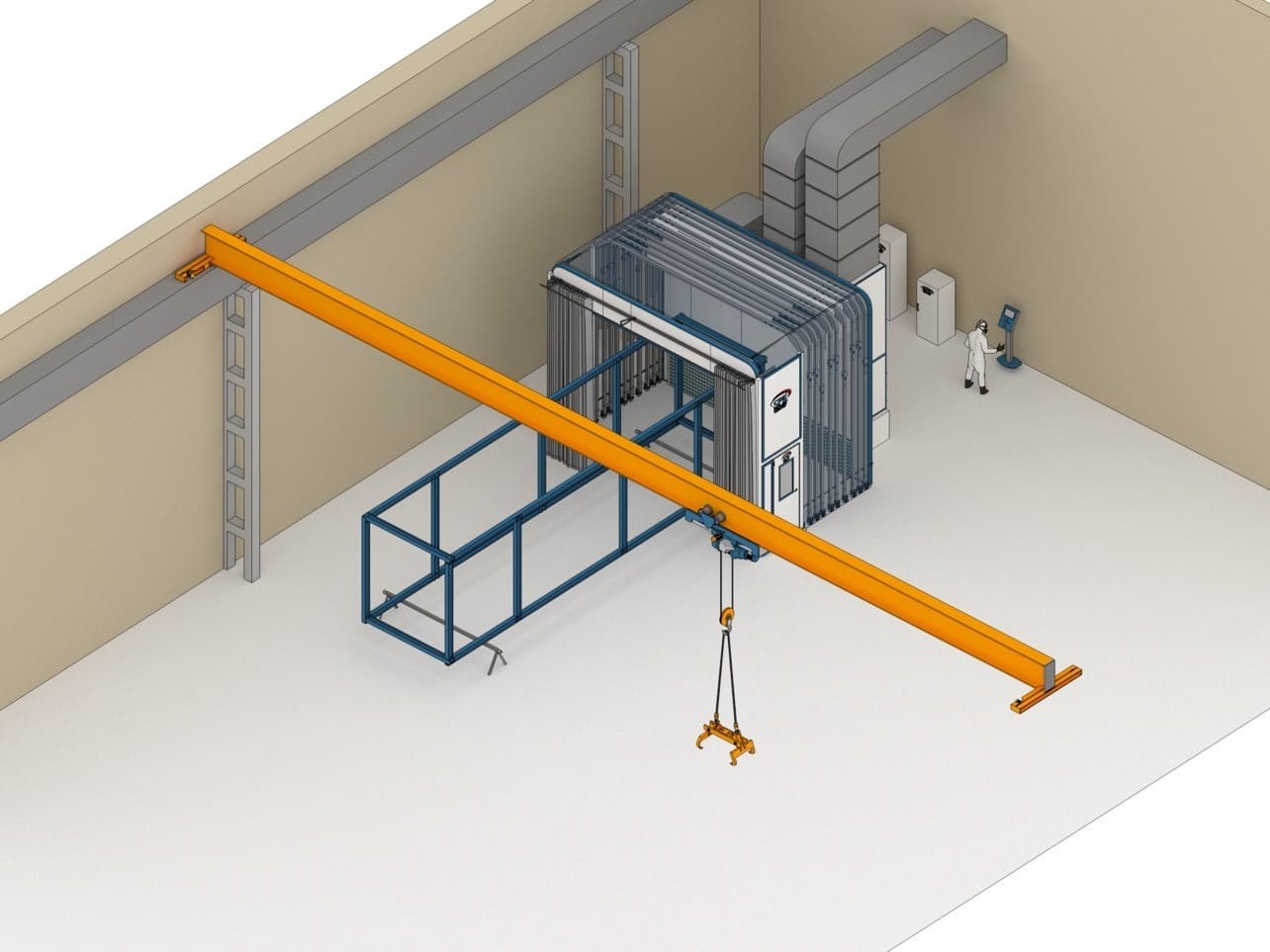

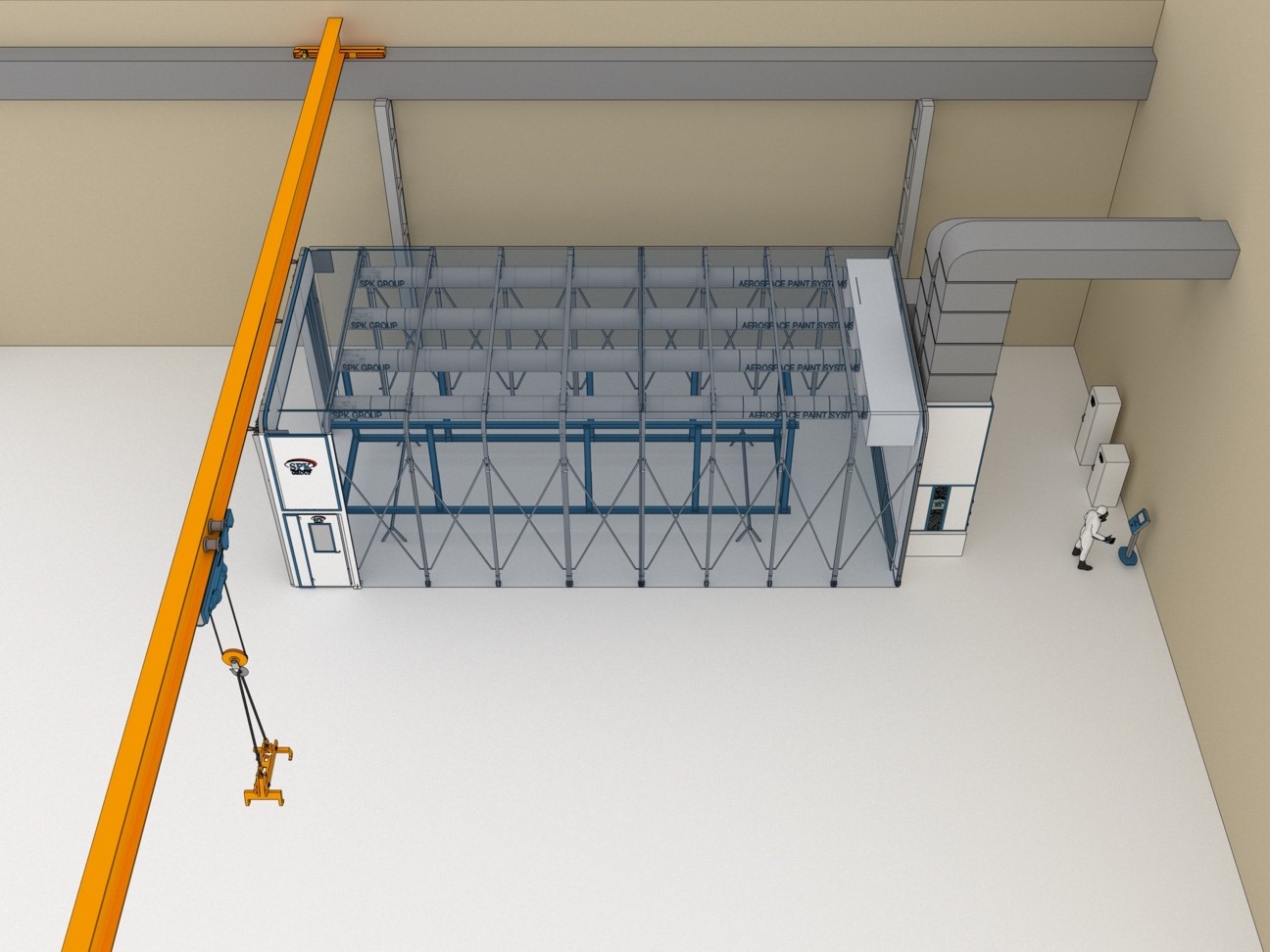

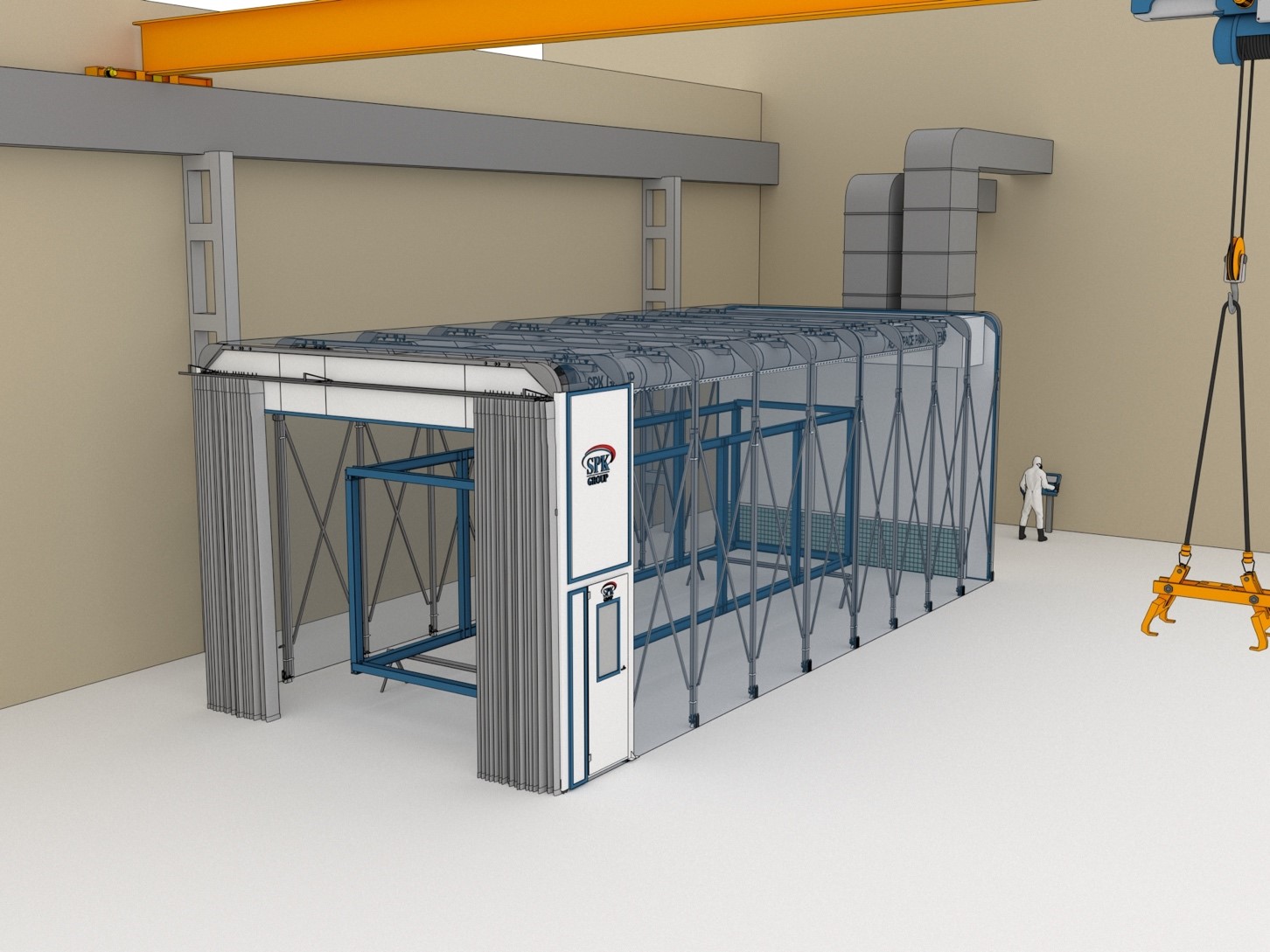

3. Изоляция зоны: После финальной выверки положения детали персонал вручную раскладывает пантографный каркас, перекрывая рабочую зону.

4. Герметизация проема: Для беспрепятственного въезда один из торцов оснащен раздвижными шторами из плотной ПВХ-ткани. Свободный погрузочный габарит проема составляет приблизительно 4000 х 4000 мм (точные размеры калибруются при монтаже).

4. Характеристики термовентиляционного модуля SPK-VU-23

За торцевой стеной камеры стационарно монтируется приточно-вытяжной вентиляционный агрегат SPK-VU-23, оснащенный встроенным теплообменником-рекуператором. Система кондиционирования воздуха работает в двух ключевых режимах:

• Режим «Окраска» (прямоточная вентиляция): Приток и вытяжка функционируют на предельной производительности — по 23 000 м³/ч каждый. Свежий воздух забирается снаружи, проходит через каскад фильтров, нагревается электрическим воздухонагревателем общепромышленного исполнения до оптимальных +18...+20 °C и подается в рабочую зону. Загрязненный воздух непрерывно эвакуируется за пределы здания.

• Режим «Сушка» (рециркуляция с обновлением): Энергосберегающий замкнутый цикл. Около 90% нагретого воздуха постоянно циркулирует внутри камеры, обеспечивая плавный подъем температуры среды до +40...+50 °C. Для замещения паров растворителей и исключения риска образования взрывоопасных газовоздушных смесей система осуществляет непрерывный подмес ~10% свежего наружного воздуха.

5. Системы освещения, промышленной безопасности и защиты

Для обеспечения нормативных условий труда и защиты элементов конструкции комплекс оснащен интегрированными инженерными системами:

• Светотехническое оборудование: Рабочая зона освещается энергоэффективными светодиодными светильниками во взрывозащищенном исполнении. Система гарантирует уровень освещенности не менее 700 Лк (при условии регулярной очистки защитных стекол и стеновых панелей от налета).

• Промышленная безопасность: Комплекс укомплектован автоматической системой пожарной сигнализации и прецизионным газоанализатором непрерывного действия. Датчик в режиме реального времени отслеживает концентрацию летучих органических соединений, исключая достижение довзрывоопасных пределов.

• Защита мягкой оболочки: С целью увеличения ресурса основного ПВХ-тента и исключения адгезии лакокрасочного опыла к стенам, рекомендуется внутренняя облицовка рабочей зоны легкосъемной защитной пленкой (поставляется как дополнительная опция).
