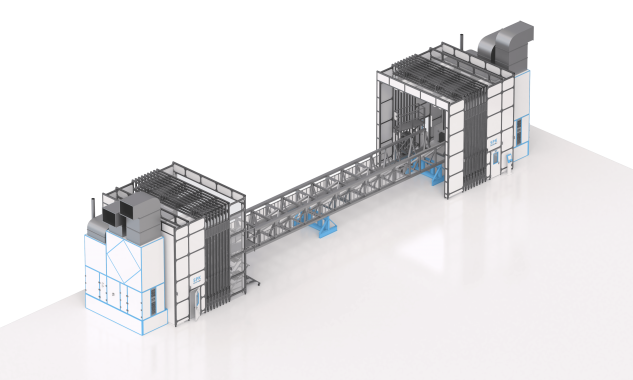

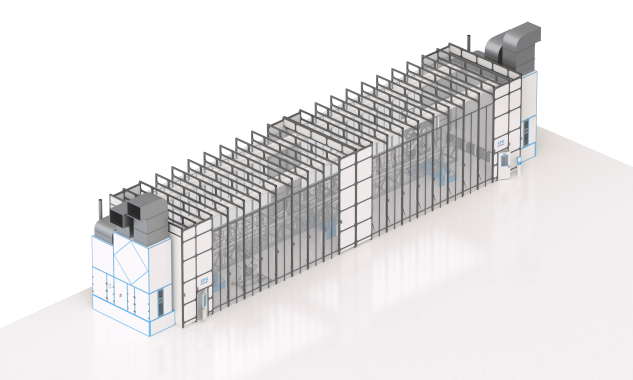

Мобильная окрасочно-сушильная камера складного типа SPK-SCB(Fв)-26.6.5 / SPK-SCB(Fd)-26.6.5

Модернизация малярных участков для негабаритных деталей: раздвижные ОСК от SPK GROUP

Инжиниринговая компания SPK GROUP представляет передовое технологическое решение — складные индустриальные комплексы серий SPK-SCB(Fв)-26.6.5 и SPK-SCB(Fd)-26.6.5. Данное оборудование разработано для оперативного развертывания защищенных зон напыления ЛКМ и термической полимеризации покрытий.

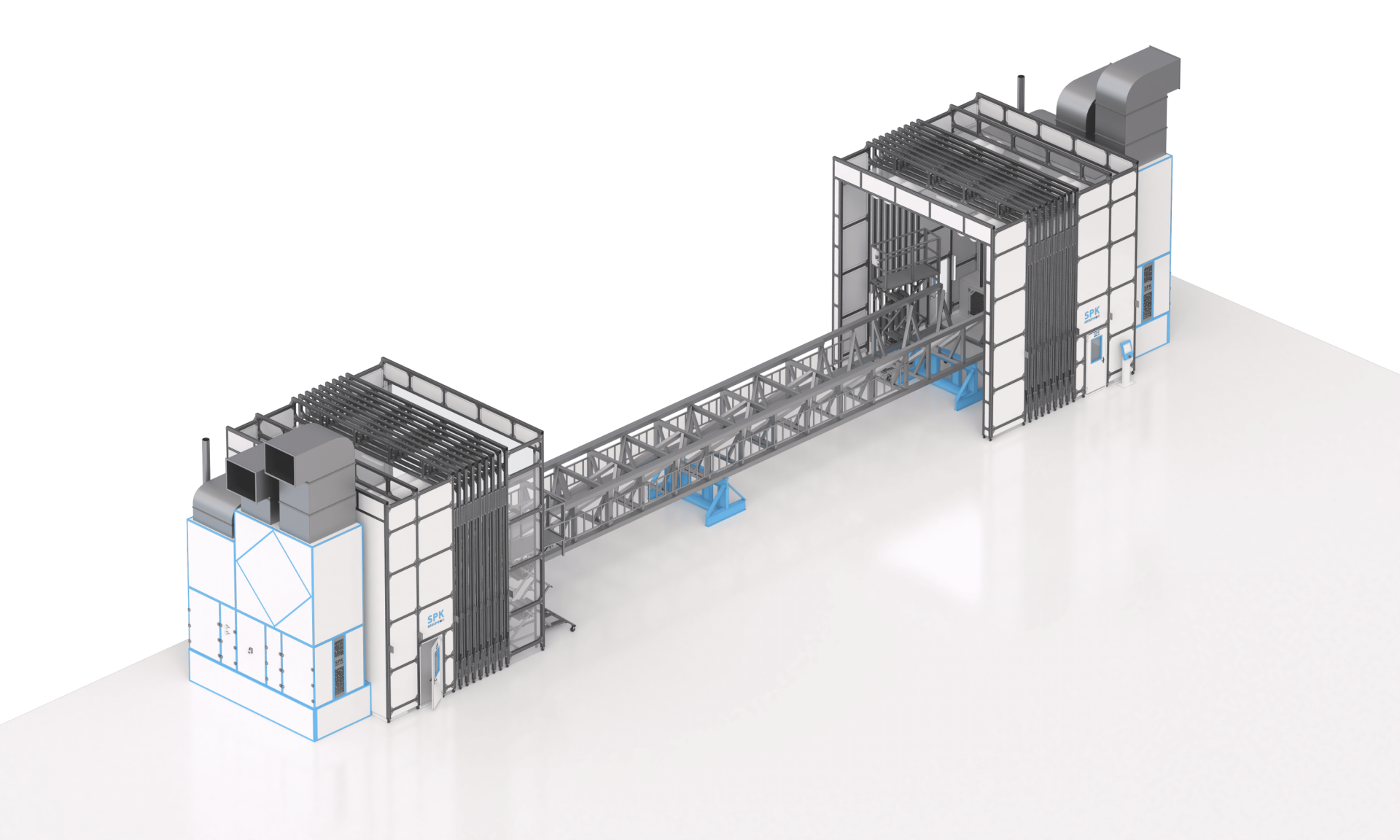

Благодаря уникальной архитектуре «гармошка», комплекс позволяет рационально использовать полезную площадь сборочного цеха. Барьер раскрывается исключительно на период проведения малярных работ для спецтехники, тяжелого транспорта или крупных металлоконструкций, а после завершения цикла компактно сдвигается, освобождая пространство для логистики и смежных производственных процессов.

Выгодное B2B-решение: Размещение заказа на проектирование раздвижной покрасочной камеры у прямого изготовителя SPK GROUP гарантирует получение промышленного объекта, полностью интегрированного в архитектурные и климатические условия вашей площадки.

Комплектация и инженерно-технические параметры раздвижного комплекса

1. Складываемый модуль и защитная оболочка

• Несущая металлоконструкция: Облегченный, но жесткий каркас из специализированного алюминиевого профиля. Система базируется на износостойкой колесной паре, обеспечивающей плавность трансформации. В структуру интегрирован стационарный (нескладной) блок.

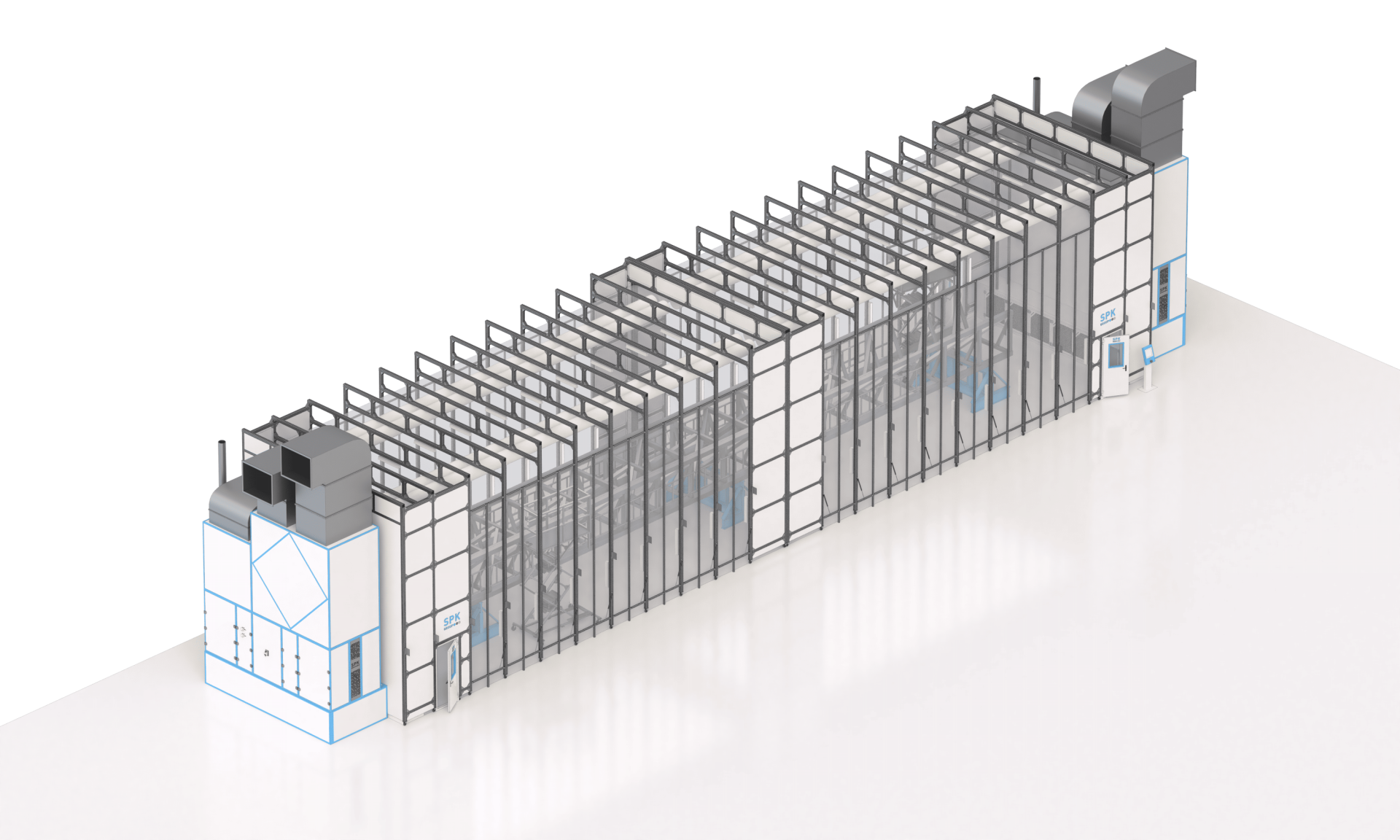

• Полезный объем: Внутренние габариты рабочей зоны в рабочем (разложенном) состоянии составляют порядка 13 х 6 х 5 метров (ДхШхВ).

  • Важно: финальные наружные размеры, монтажные допуски и сервисные зоны утверждаются в ходе индивидуального проектирования под конкретный цех.

• Изоляционный материал: Непроницаемый плотный тент с повышенным ресурсом прочности, инертный к воздействию агрессивной химии, растворителей и механическому износу (поставляется в объеме 2 комплектов).

• Контроль и доступ: Стационарный блок оснащен парой технологических дверей (габариты проема — 800х2000 мм) со встроенным многослойным остеклением для безопасного визуального мониторинга.

2. Вентиляционные системы и климатическое обеспечение

Для поддержания нормативных параметров воздухообмена применяется спаренный приточно-вытяжной термовентиляционный узел SPK-VU-35 (2 комплекта):

• Аэроизоляция: Общий объем притока и удаления воздушных масс достигает 35 000 м³/ч на каждый узел (точные значения верифицируются при расчете проекта).

• Взрывобезопасное исполнение: Силовые агрегаты имеют прямую передачу крутящего момента, оснащаются частотно-регулируемыми приводами и защищены от детонации. Вентиляторы изготовлены в искробезопасном исполнении (комбинация разнородных металлов в связке «коллектор — рабочее колесо»).

• Каскад воздухоочистки:

  • Первичные карманные фильтрующие элементы класса G4 на линиях нагнетания и аспирации.

  • Специализированный вытяжной канал с напольными матами «Paint stop» (стандарт G3) для связывания окрасочного тумана.

• Термический блок и энергосбережение:

  • Камера воздушного теплообменника (тепловая мощность адаптируется под локальный энергоноситель).

  • Встроенный модуль рекуперации тепла для минимизации эксплуатационных издержек при нагреве входящего потока.

  • Автоматический переключатель рабочих режимов «Нанесение ЛКМ» / «Сушка».

  • Герметичные отсечные заслонки на границе с улицей. (Уличная сеть воздуховодов, опорные эстакады и их теплоизоляция проектируются и монтируются силами Заказчика).

3. Комплекс автоматики, безопасности и электроосвещения

• Светотехническое оборудование: Промышленные светильники во взрывозащищенном исполнении, гарантирующие равномерную освещенность без бликов и теневых зон (2 комплекта).

• Подготовка сжатого воздуха: Магистральный фильтрационный блок с парой независимых выходов для одновременного подключения краскопультов и пневматического инструмента.

• Техносферная безопасность: Автоматизированные газоанализаторы, непрерывно считывающие концентрацию летучих органических соединений (ЛВЖ), сопряженные с сертифицированным комплексом пожарной сигнализации.

• Управляющий интерфейс: Силовой электрошкаф и центральный пульт оператора с тач-скрином (общепромышленное исполнение). Вся кабельная разводка внутри бокса включена в поставку.

Пакет разрешительной и эксплуатационной документации

Покупателю предоставляется полный комплект документов:

1. Заводской паспорт изделия (ПС), детальное руководство по эксплуатации (РЭ), а также карта регламентного сервисного обслуживания складной ОСК.

2. Официально заверенные копии сертификатов и деклараций соответствия ТР ТС (Таможенного союза) на индустриальное окрасочное оборудование марки SPK.

3. Принципиальные схемы электрических соединений и коммутации шкафа автоматики.

4. Монтажно-сборочный комплект крепежных и расходных материалов.

Почему промышленные предприятия выбирают раздвижные боксы SPK GROUP?

• Адаптивный инжиниринг: Мы не предлагаем слепых стандартов — производительность вентиляторов, конфигурация фильтров и габариты мобильного каркаса рассчитываются строго под ваши технологические задачи.

• Высвобождение производственной площади: Когда окрасочные процессы приостановлены, складной модуль освобождает до 80% занимаемого пространства цеха.

• Реальное энергосбережение: Внедрение частотных инверторов и рекуператоров тепла снижает пиковые нагрузки на котельную и электросети предприятия, существенно уменьшая себестоимость готовой продукции.
