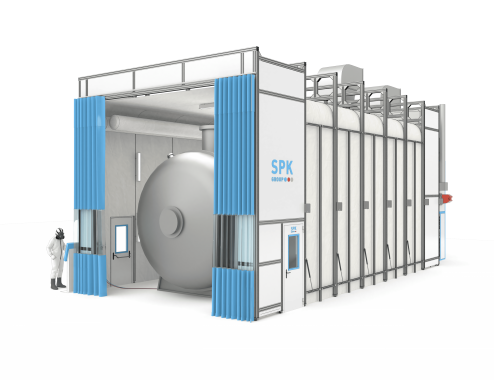

Техническое описание раздвижной малярно-сушильной камеры SPK-SCB(Fd)-15.6.5 складного типа

Назначение и защитные функции оборудования

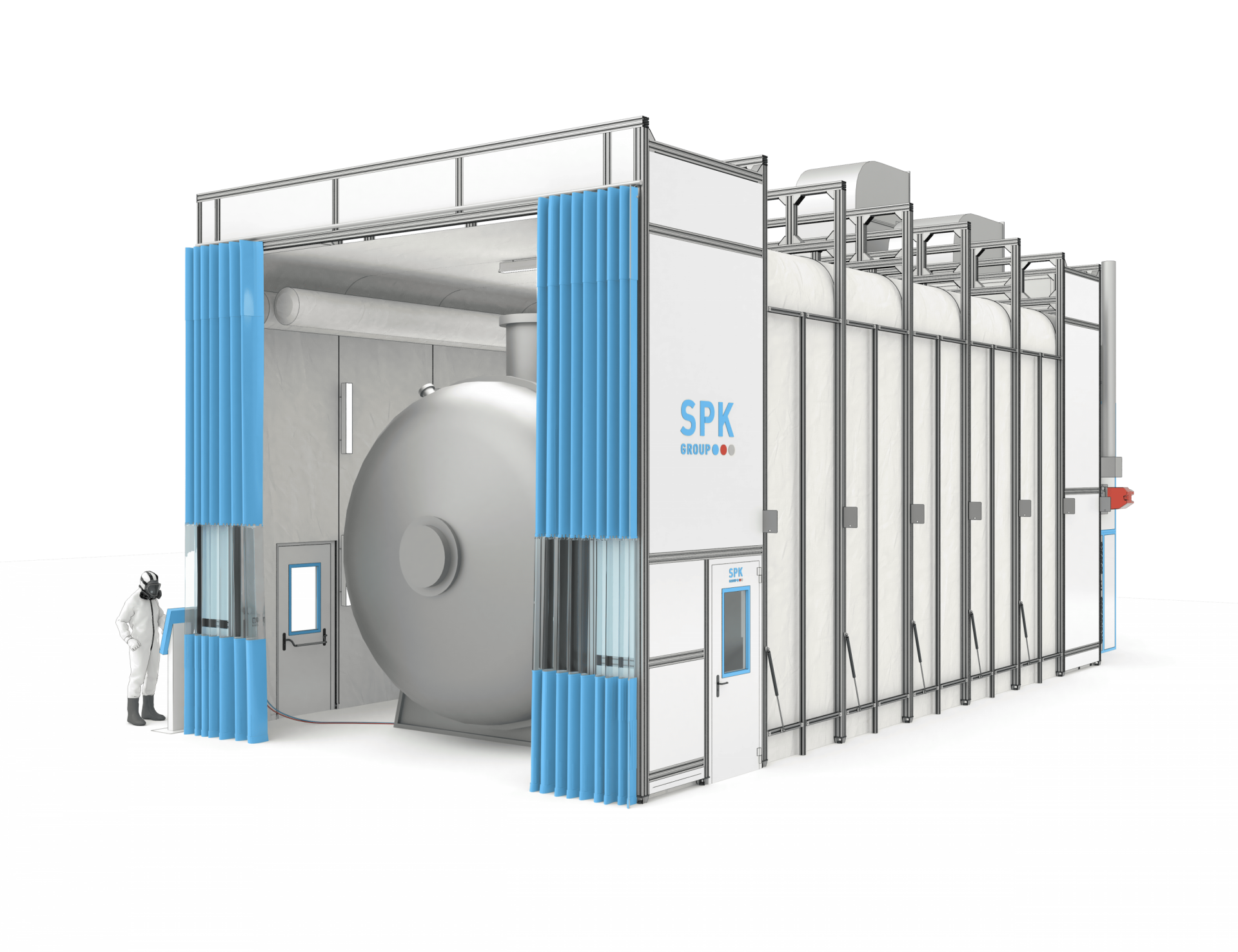

Промышленный тупиковый комплекс складной конструкции предназначен для локальной подготовки поверхностей под покраску (включая протирочные и обезжиривающие операции), нанесения жидких эмалей и последующего термического отверждения покрытий. Мобильный бокс изолирует зону распыления, защищая воздух цеха от летучих паров ЛВЖ и аэрозольного малярного тумана. Конструктивно изделие выполнено в виде защитного кожуха из прочного полиэфирного текстиля OXFORD, смонтированного на раздвижной металлической раме.

Пространственные параметры и логистическая схема

Оборудование устанавливается стационарно на ровный пол внутри отапливаемых производственных зданий (климатическое исполнение — УХЛ 4).

• Полезные размеры укрытия в развернутом положении (Д×Ш×В): 15 000 × 6000 × 5000 мм.

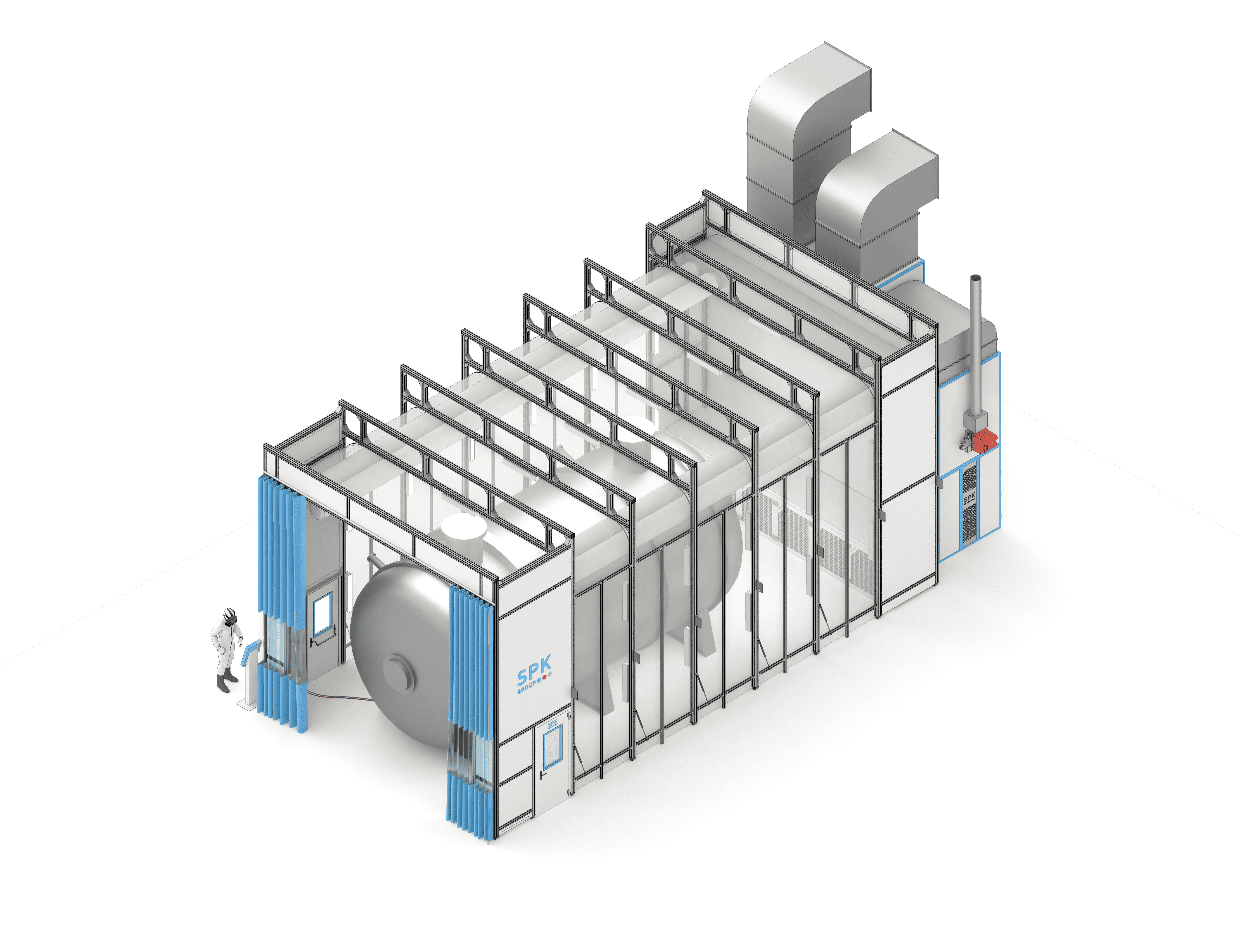

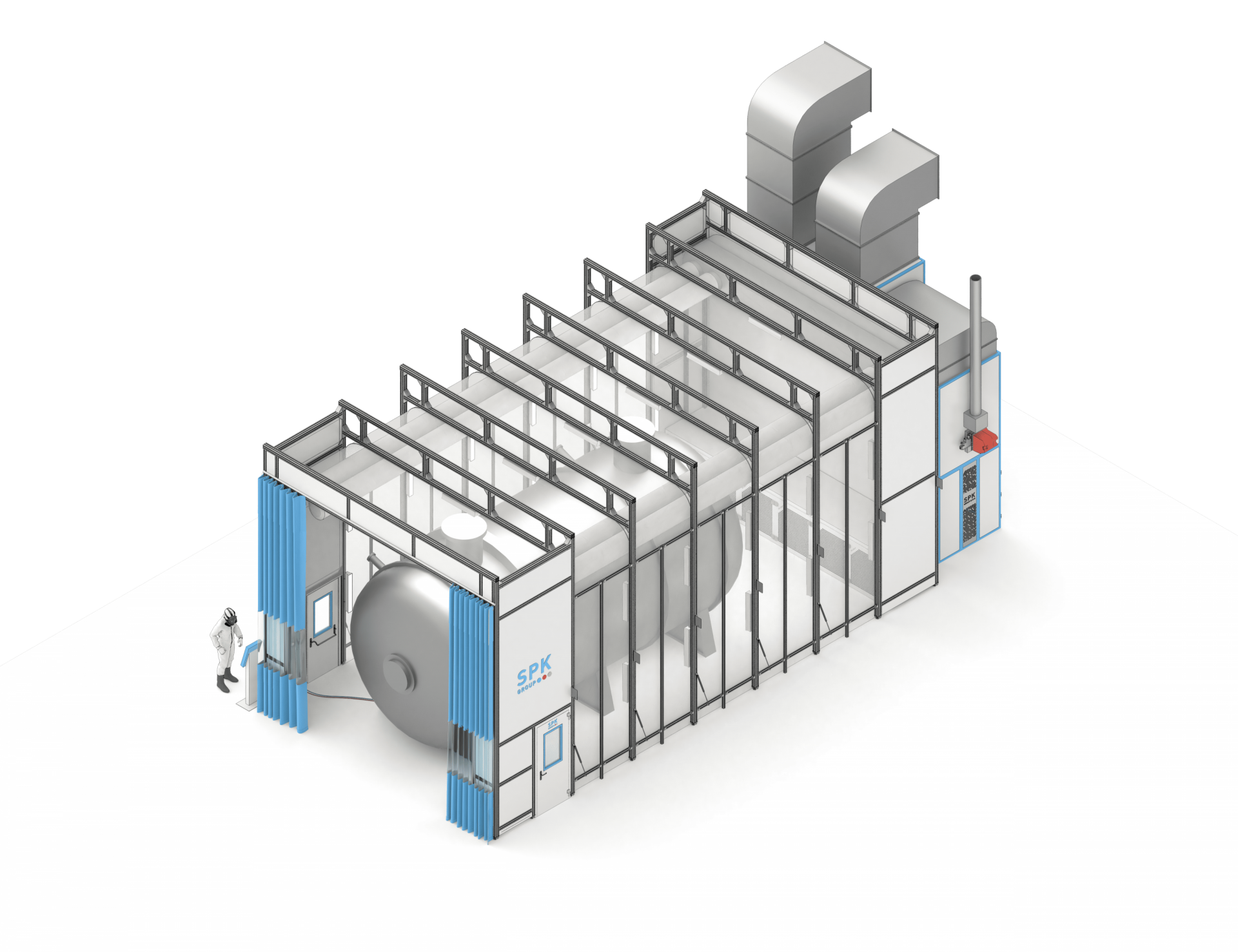

• Материал ограждающих стен и кровли: Раздвижная шарнирно-рычажная система (каркас-пантограф), обтянутая специализированной армированной тканью OXFORD. Для снижения износа текстиля внутренний периметр стен может дополнительно перекрываться легкосъемной полимерной пленкой*.

• Торцевые въездные шторы: Подвижные завесы раздвижного типа, изготавливаемые из ПВХ, нейлона или полиэфирного полотна. Расчетный габарит транспортного проема — 5000 × 4000 мм (финальные размеры верифицируются при инжиниринге механизма завес).

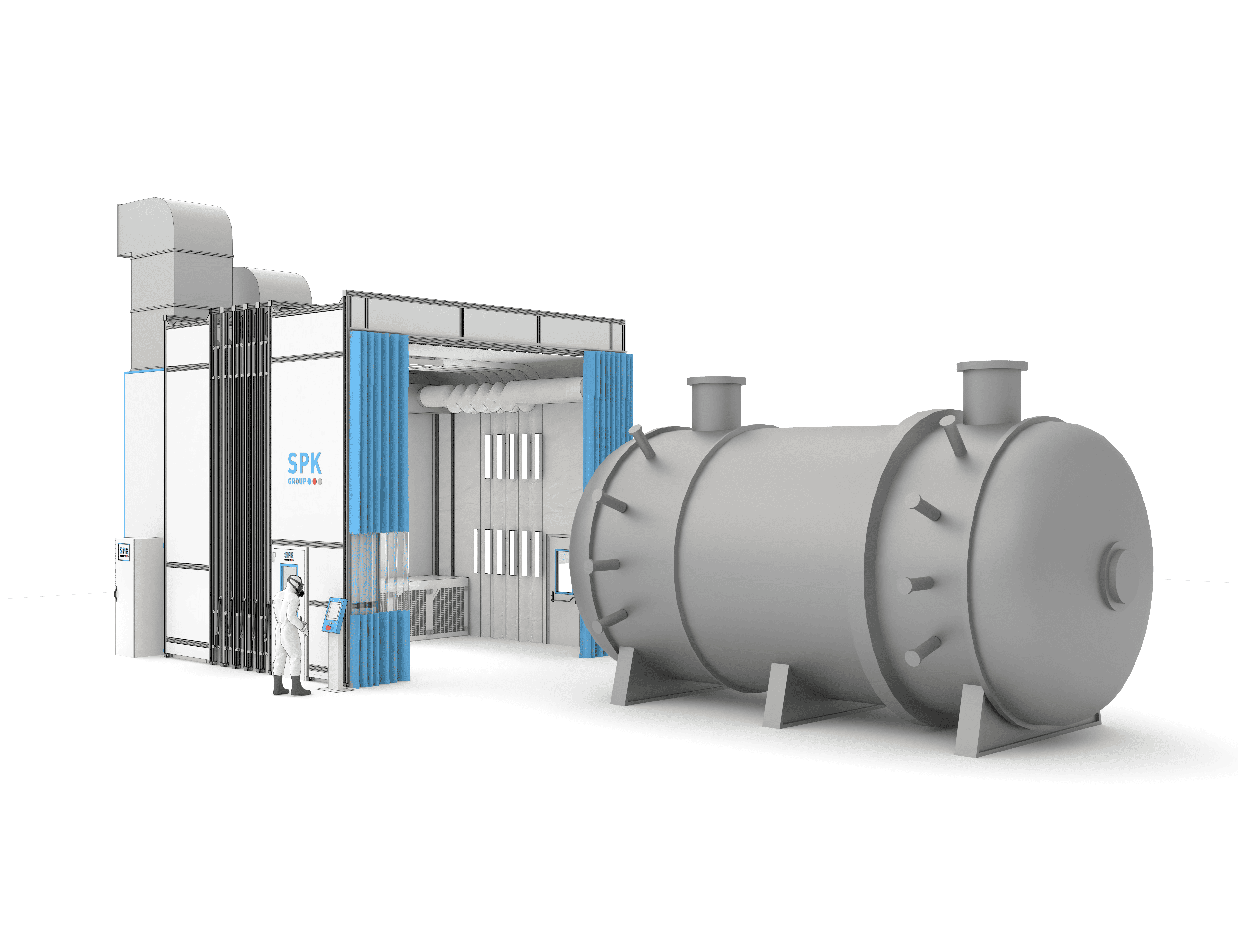

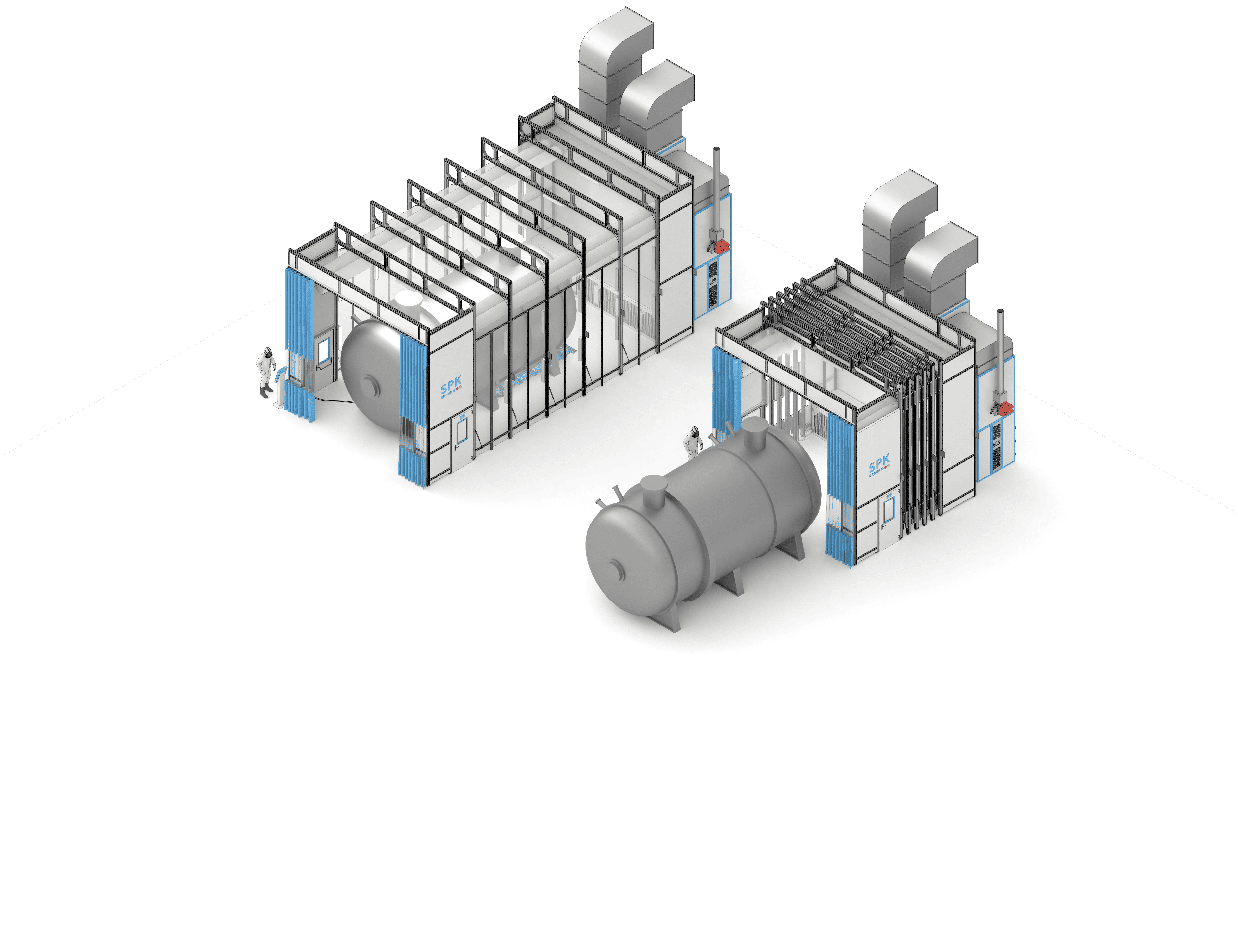

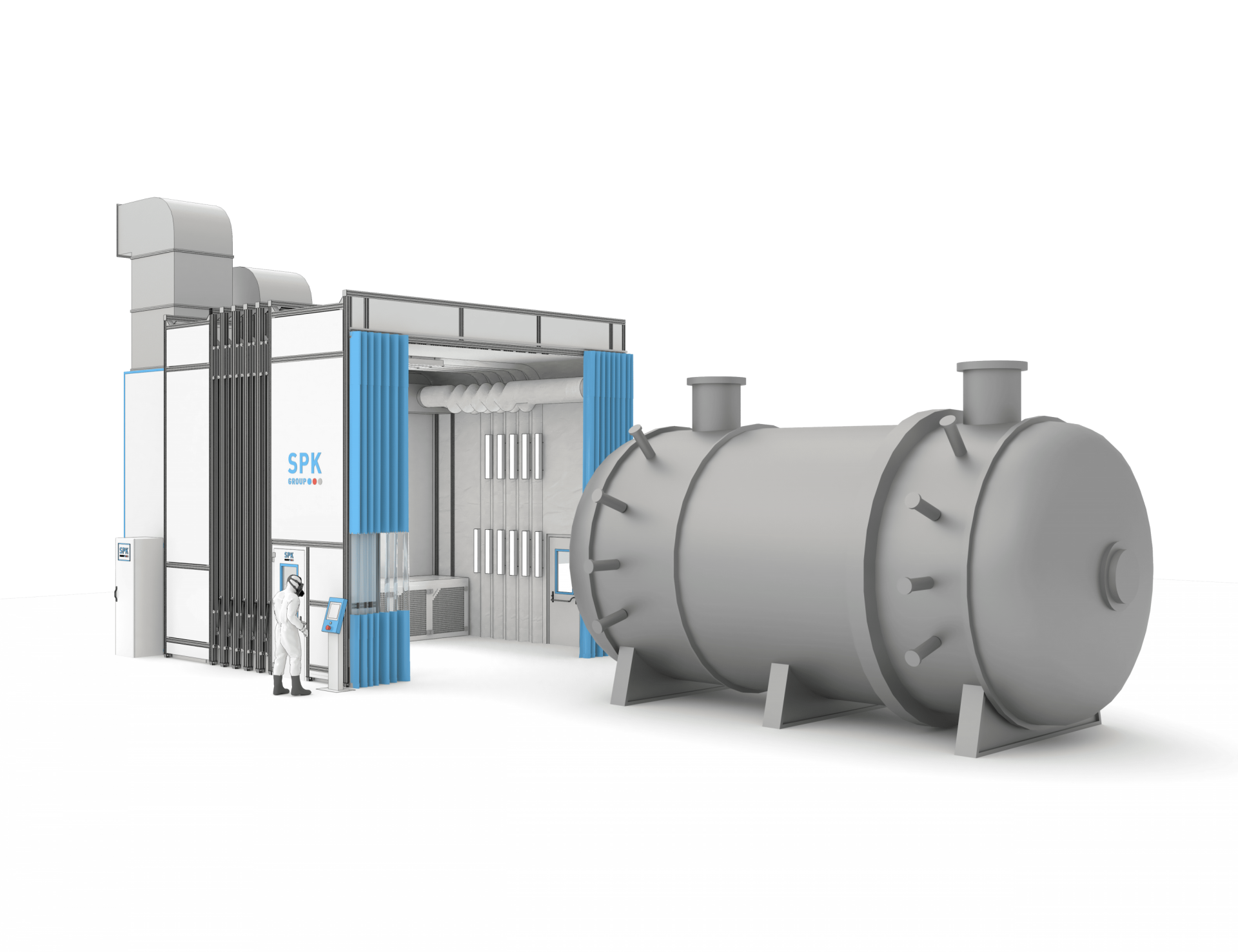

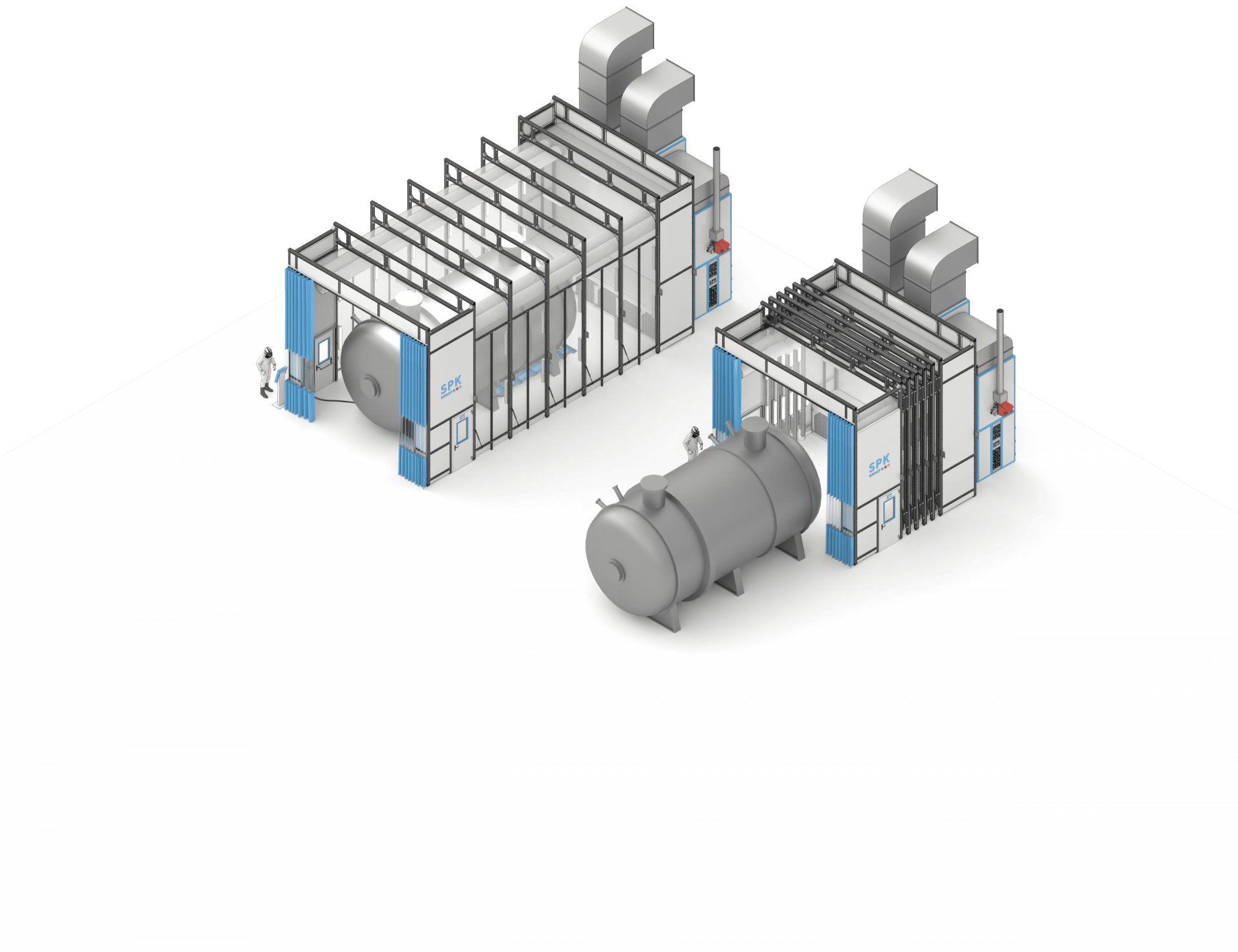

• Принцип межоперационной логистики: Металлоконструкции доставляются на целевую малярную площадку цеха с помощью заводских кранов или на рельсовых платформах заказчика и позиционируются на стационарной оснастке (подставках)*. После расстановки изделий защитный бокс раздвигается рабочими вручную до рабочего состояния. Технологический регламент перемещения деталей утверждается покупателем.

* Зона ответственности заказчика: Поставка внутрицехового транспорта (технологических тележек, механизированных средств их перемещения), цеховых грузоподъемных систем, опорных ложементов под детали, а также расходной защитной пленки для внутренней облицовки тента не входит в базовые обязательства SPK GROUP.

Аэрационный комплекс SPK-VU-30 и температурные режимы

Подачу, очистку и распределение воздушных масс обеспечивает один приточно-вытяжной вентиляционный агрегат SPK-VU-30 производительностью по притоку и вытяжке 30 000 м³/ч. Силовой модуль монтируется стационарно непосредственно за задней торцевой стенкой складного бокса.

Доступные источники тепла (на выбор заказчика):

• Водяной контур: Подключение к цеховой теплосети с графиком температур 100/70 °C.

• Электрический контур: Высокоэффективные нагревательные элементы, работающие в паре с пластинчатым рекуператором тепла.

Функциональные алгоритмы климатического контроля

• Прямоточный цикл аспирации (Режим окрашивания):

  • Обеспечивается 100% обновление воздушной среды в боксе. Холодный воздух забирается с улицы и догревается в вентагрегате.

  • Система рассчитана на компенсацию отрицательных зимних температур: при наружной температуре воздуха -15 °C автоматика гарантирует нагрев притока до +18…20 °C (рабочий диапазон в зоне окраски — от +20 до +25 °C).

  • Пройдя малярную зону, загрязненный воздух очищается сухим блоком фильтров и выбрасывается наружу.

  • Если температура атмосферного воздуха на улице превышает +20 °C, климатический блок отключает нагрев и подает воздух текущей уличной температуры без принудительного охлаждения.

• Энергосберегающий цикл (Режим сушки):

  • Включается схема рециркуляции воздушных масс: до 90% нагретого объема очищается встроенными фильтрами и повторно направляется в камеру.

  • Объем замещения свежим воздухом для удаления паров растворителей составляет около 10%.

  • Предельный уровень нагрева воздуха в процессе полимеризации покрытий достигает +60 °C.

Осветительное оборудование и системы безопасности

• Светотехнический контур: Внутреннее освещение складной камеры реализовано на базе светодиодных светильников во взрывозащищенном исполнении. Проектная плотность светового потока на уровне деталей составляет не менее 700 Лк (параметр актуален для чистых светильников и может снижаться при интенсивном загрязнении тканевых стен опылом ЛКМ).

• Противопожарный комплекс: Мобильная ОСК штатно комплектуется автоматической сертифицированной системой порошкового пожаротушения.
