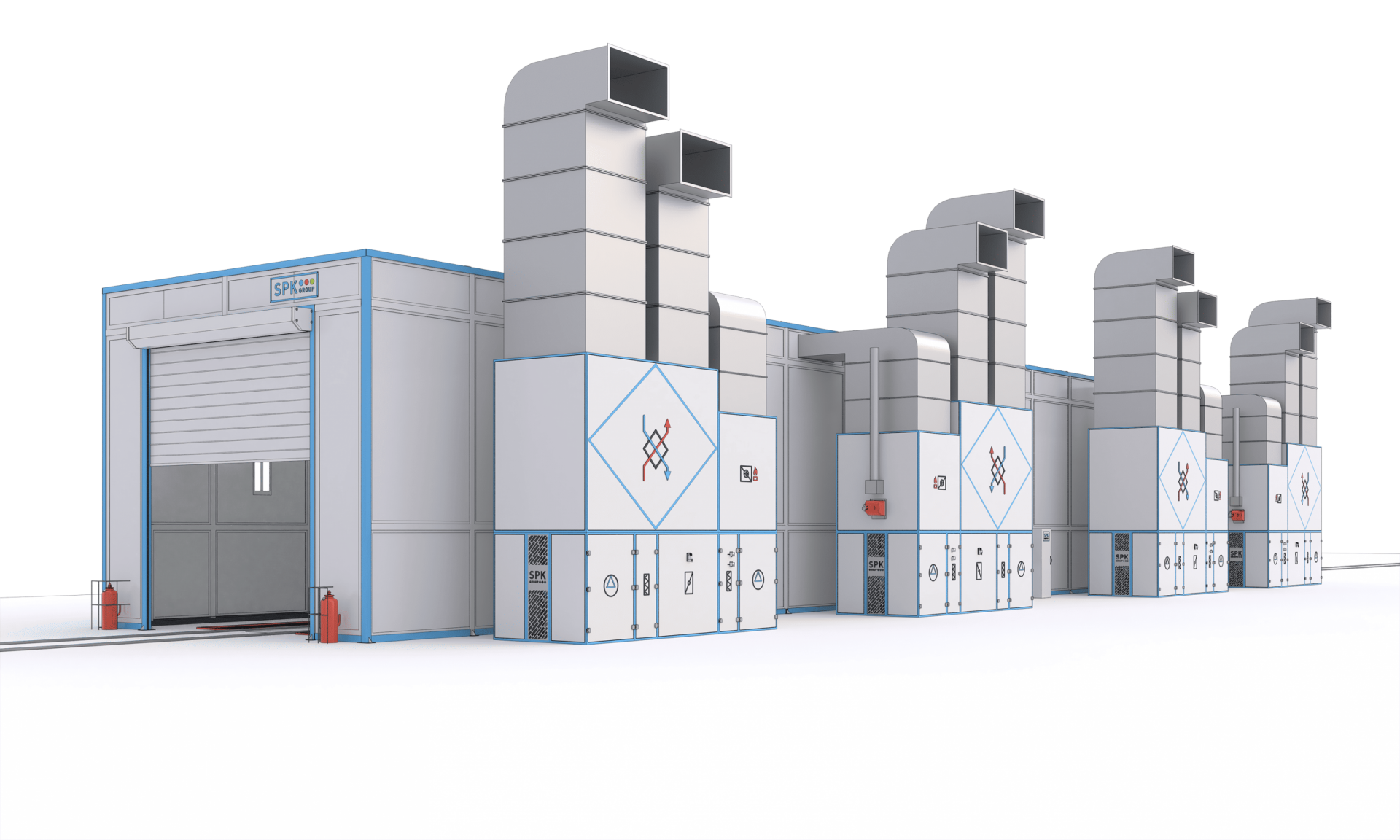

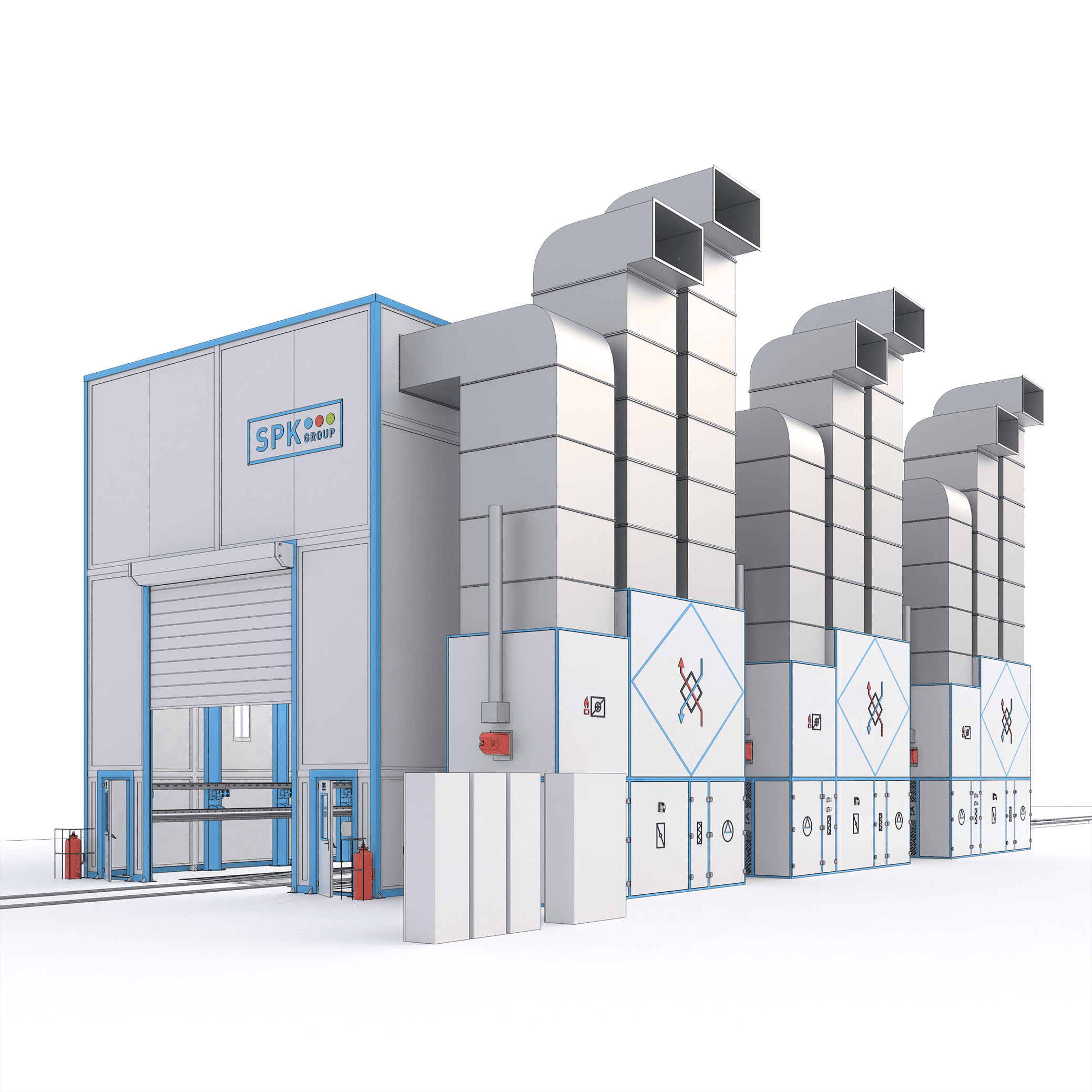

Роботизированная дробеструйная камера SPK-SBB-25.8.10

Промышленный комплекс SPK-SBB-25.8.10: роботизированная очистка и дробеструйная обработка вагонов

Назначение и технологические задачи

Высокотехнологичный комплекс SPK-SBB-25.8.10 спроектирован для комплексной пескоструйной/дробеструйной подготовки внутренних и наружных поверхностей цельнометаллических кузовов железнодорожного подвижного состава. Установка эффективно удаляет окалину, продукты окисления и ржавчину, формируя заданный микрорельеф (шероховатость) поверхности. Результат обработки полностью отвечает строгим критериям качества подготовки под финишное грунтование и окраску согласно международному стандарту Sa 2 ½.

Режим эксплуатации и расчетная производительность

Оборудование адаптировано под непрерывный цикл крупносерийных производств со следующими расчетными показателями:

• Суммарный годовой фонд эксплуатации: 4 074 рабочих часа.

• График работы: двухсменный (2 смены по 8 часов).

• Нормативный коэффициент использования (КИО): 0,85.

• Пропускная способность линии: 1 000 готовых единиц в год.

• Общая годовая площадь обработки: 450 000 м².

Варианты организации рабочего процесса

В камере реализована комбинированная система управления, поддерживающая два режима функционирования:

1. Автоматический. Основной цикл абразивной очистки, выполняемый портальным манипулятором по заданной программе.

2. Ручной. Локальная доработка или ручная очистка силами операторов. Комплекс укомплектован двумя независимыми постами ручной обработки.

????️ Система безопасности: Чтобы исключить человеческий фактор, программно-аппаратный комплекс снабжен жесткой взаимной блокировкой. Активация ручного режима полностью исключает возможность параллельного или случайного запуска автоматического цикла робота.

Спецификация обрабатываемого подвижного состава

Дробеструйная камера является универсальной и позволяет подготавливать кузова грузовых вагонов различных модификаций (включая полувагоны, хопперы для транспортировки сыпучих грузов, платформы и иные типы спецвагонов).

• Предельные габариты изделий (Д × Ш × В): 19 750 мм × 3 296 мм × 4 908 мм.

• Максимальная масса кузова: 28 тонн.

• Диапазон толщин обрабатываемого проката: от 3 до 30 мм.

• Материал конструкций: низколегированная конструкционная сталь марки 09Г2С.

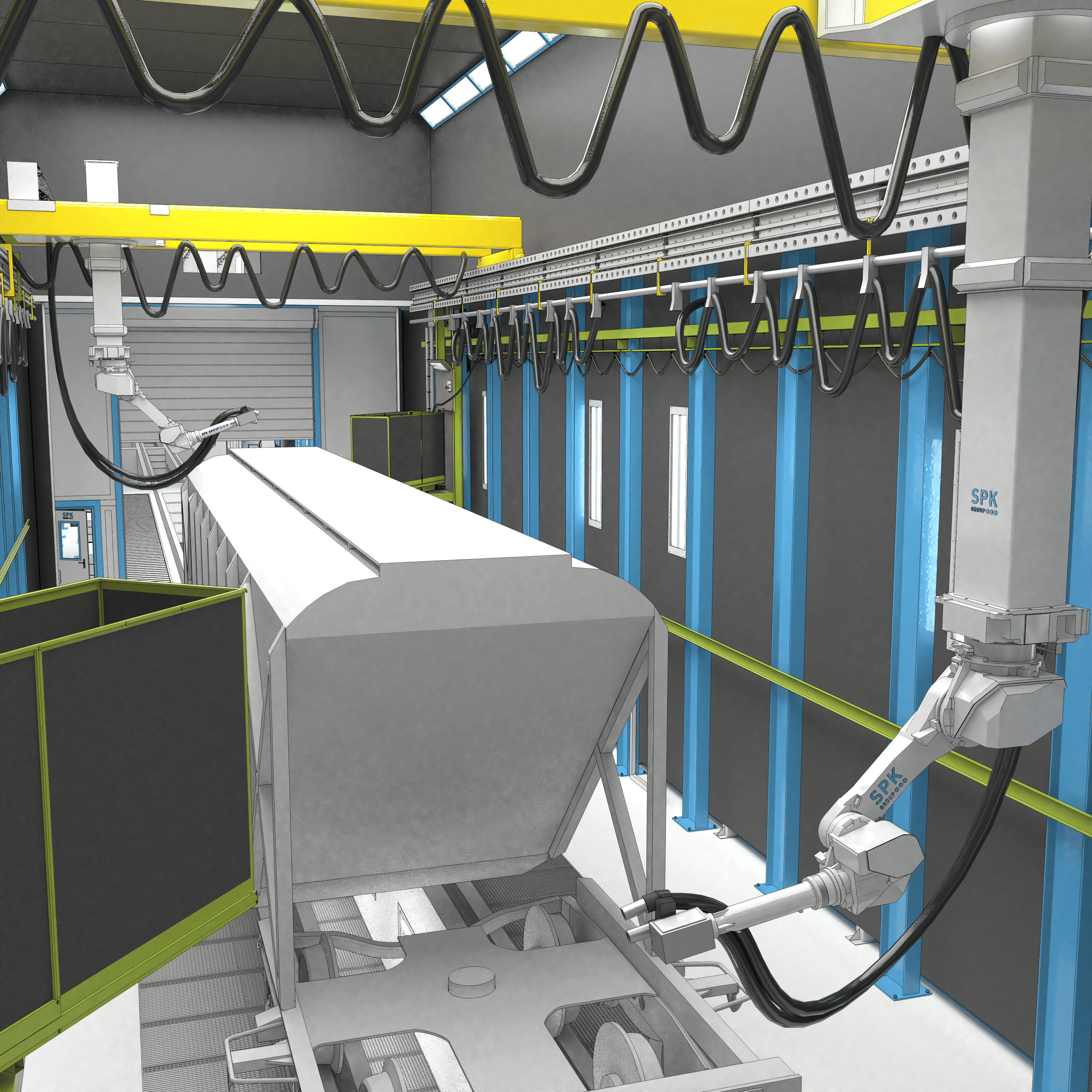

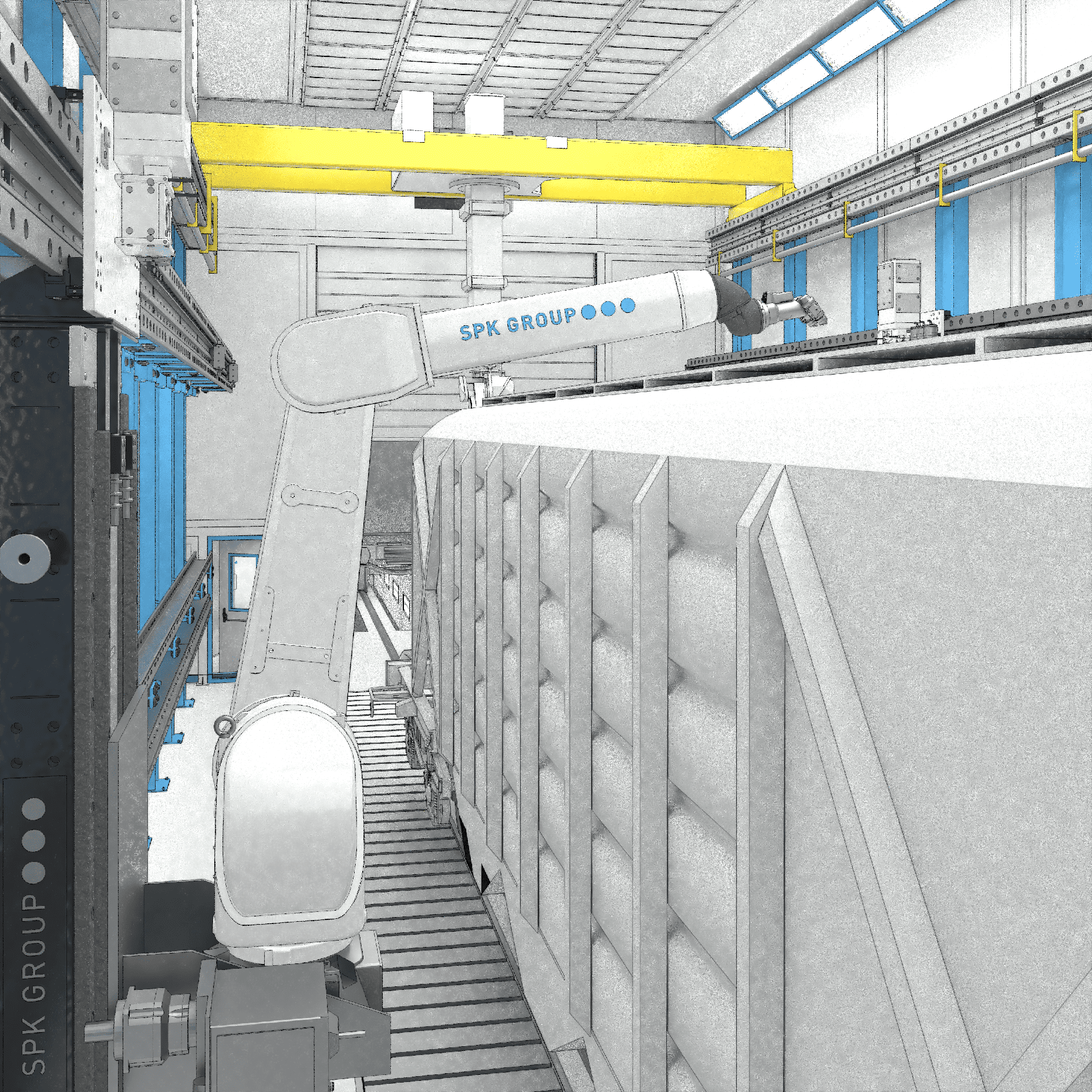

Автоматизированный портальный манипулятор B20S

Главным исполнительным узлом комплекса выступает 8-осевой портальный абразивоструйный робот B20S. Силовая конструкция манипулятора выполнена из износостойкой высокопрочной стали типа HARDOX (показатель твердости в пределах 570–640 HBW). Высокая базовая стойкость материала позволяет эксплуатировать робота в условиях постоянного рикошета дроби без использования защитных чехлов и текстильных оболочек.

Техническое оснащение и особенности конструкции:

• Рабочий орган: спаренная сопловая головка (2 сопла диаметром ø19 мм).

• Параметры пневмосистемы: рабочее давление от 0,6 до 1,0 МПа.

• Ресурс расходных элементов: расчетная стойкость сопла составляет около 800 часов.

• Электронные компоненты: сервоприводы и центральный процессор немецкой марки Beckhoff.

• Комплект поставки: системный контроллер, мобильный пульт обучения/программирования, а также персональный компьютер с предустановленным ПО для автономного (offline) проектирования траекторий (включает одну пользовательскую лицензию).

• Механика портала: несущий мост перемещается по верхним направляющим рельсам. Для предотвращения заклинивания ходовая часть с обеих сторон защищена щетками, удаляющими налипший абразив и пыль.

• Эргономика обслуживания: на мосту предусмотрена технологическая площадка для сервисных работ (свободная высота от настила до потолочной зоны камеры составляет не менее 2 метров). После окончания цикла очистки активируется автоматический обдув кузова для удаления остатков пыли.

Живучесть системы и алгоритмы безопасности:

Центральный процессор Beckhoff снабжен источником бесперебойного питания (ИБП). При аварийном отключении электроэнергии или падении давления в пневмолинии автоматика гарантирует сохранение программных данных, текущих логов и аппаратных настроек.

Если в зону обработки во время авторежима входит персонал, система мгновенно блокирует все оси манипулятора. После устранения нештатной ситуации и повторного старта робот продолжает выполнение технологической программы строго с точки аварийного останова.

Механизированные подъемные платформы (лифты маляра)

Для ручной обработки сложных участков и финишного контроля камера укомплектована двумя рабочими площадками с приводами по трем пространственным координатам (продольная ось, высота, глубина). Поперечное смещение рабочей люльки обеспечивается за счет интегрированной поворотной платформы.

Устройство и параметры подъемных модулей:

• Ходовая часть: по бокам камеры смонтированы жесткие рельсовые направляющие, снабженные демпфирующими буферами и концевыми ограничителями.

• Подъемный узел: подъем каретки осуществляется посредством надежного барабанного лебедочного механизма с тросовым приводом.

• Герметичность: все подвижные соединения, редукторы и электромоторы имеют пылезащитные резиновые уплотнители, предотвращающие проникновение мелкодисперсной взвеси и дроби.

• Органы управления: система дублирована. Внутренний пост управления вынесен непосредственно в рабочую корзину, позволяя оператору самостоятельно координировать подъем, перемещение вдоль стены и угол поворота люльки для регулировки вылета по ширине камеры.

Эксплуатационные параметры лифт-площадок:

• Внутренние габариты корзины (Д × Ш × В): 1 900 мм × 700 мм × 1 200 мм.

• Предельная грузоподъемность: 150 кг.
