Роботизированная линия окраски и сушки для кабин и рам бульдозеров SPK
Оборудование и комплект поставки окрасочной камеры
Кровля камеры
Поставка: 1 комплект.Ограждающие конструкции
Изготовлены из сэндвич-панелей с минераловатным утеплителем толщиной 80 мм.
Поставка: 1 комплект.Осветительная система
Основное и аварийное освещение выполнено во взрывозащищённом исполнении.
Освещённость в каждой зоне — от 750 до 1000 люкс.
Поставка: 2 комплекта.Внешние ворота
ПВХ-ворота с электроприводом, размер проёма — 4000×5000 мм.
Поставка: 2 комплекта.Межсекционные ворота
ПВХ-ворота с автоматическим приводом для разделения секций, размер проёма — 4000×7000 мм.
Поставка: 1 комплект.Сервисные двери с остеклением
Размер — 800×2000 мм.
Дверь в зону с роботом оснащена замком безопасности и датчиками, которые при открытии останавливают процесс окраски и работу робота.
Поставка: 3 комплекта.Приточная фильтрация воздуха
Класс фильтрации — М5.
Поставка: 2 комплекта.Вытяжная фильтрация воздуха
Вытяжная система через боковые короба. Включает:
- Боковые сервисные решётки — 2 комплекта
- Рулонные стекловолоконные фильтры класса G3 — 2 комплекта
Поставка: 2 комплекта.
- Приточно-вытяжная вентиляция SPK-VU-41
Оборудование монтируется на крыше камеры, включает следующие характеристики:
- Искробезопасные рабочие колёса и взрывозащищённые электродвигатели;
- Вертикальный воздухообмен (сверху вниз, в обе боковые стены);
- Фильтры класса G4 перед каждым вентилятором;
- Забор и выброс воздуха — наружные (внешние воздуховоды не входят в комплект и предоставляются заказчиком);
- Мощность каждого вентилятора — 22 кВт (итого 88 кВт);
- Давление — 1000 Па;
- Производительность — 41 000 м³/ч на один вентилятор (всего 82 000 м³/ч);
- Кратность воздухообмена — более 120 раз в час для каждой секции;
- Частотное регулирование;
- Нагрев воздуха с использованием природного газа;
- Нержавеющий теплообменник мощностью 390 кВт;
- Газовая горелка с плавной регулировкой (мультиблок);
- Пластинчатый рекуператор с мощностью около 390 кВт.
Поставка: 2 комплекта.
Отсечные клапаны
Поставка: 4 комплекта.Газоанализаторы НКПР
Поставка: 1 комплект.Автоматическая система пожаротушения и сигнализации
Поставка: 1 комплект.Точки подключения сжатого воздуха
Обеспечены для двух рабочих постов с фильтрацией воздуха.
Поставка: 2 комплекта.Щит управления, пульт и автоматика
Поставка: 1 комплект.
Технические характеристики камеры
- Двухсекционная проходная камера, класс исполнения УХЛ4;

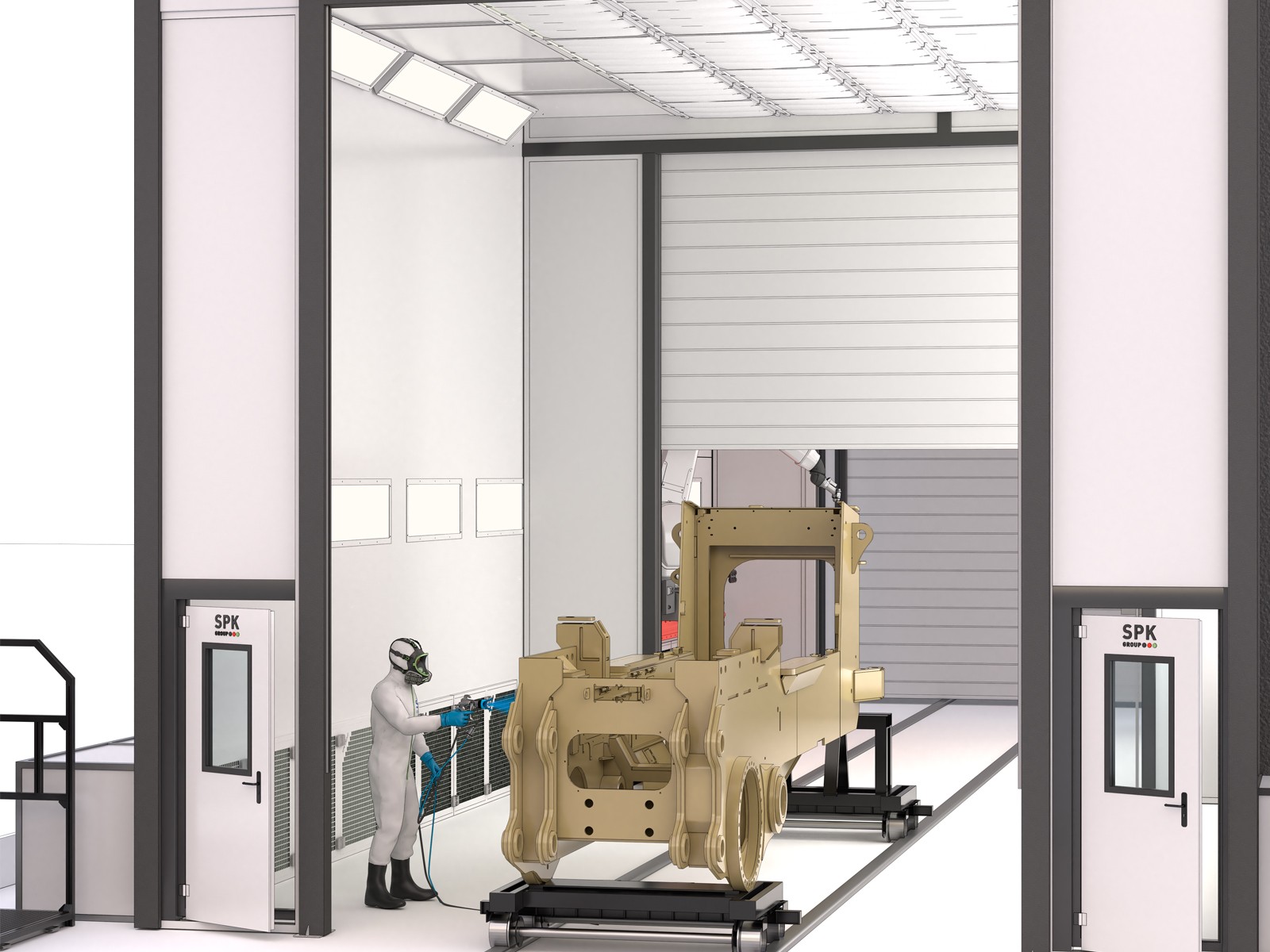

- Первая секция предназначена для ручной окраски и подкраски труднодоступных участков;
- Вторая секция — автоматизированная, оснащена роботом;
- Внутренние размеры (Д×Ш×В): 17 000 × 6 000 × 6 000 мм.

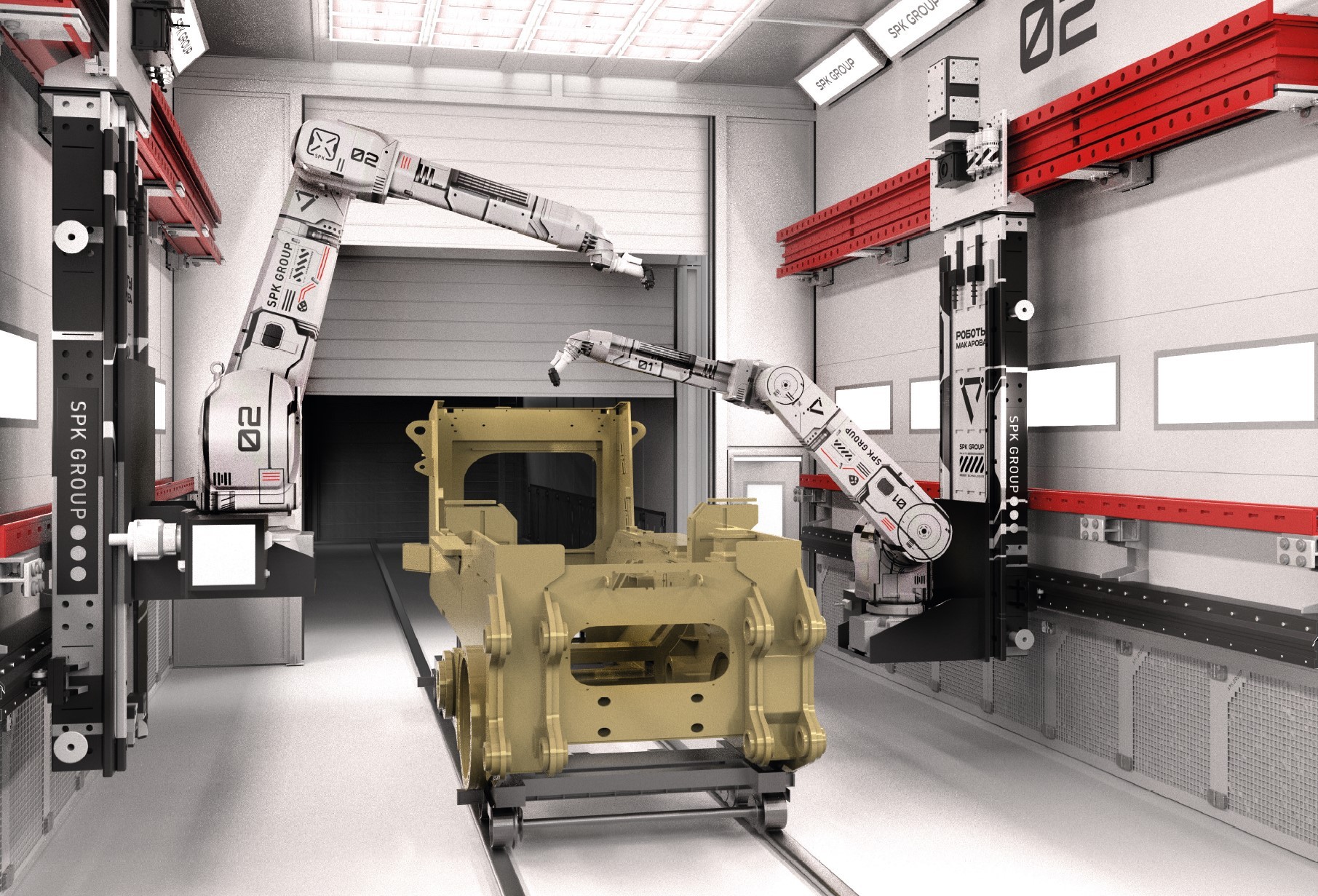

Роботизированная окрасочная ячейка
- Окрасочный робот Fanuc P250iB
- Сертификационный стандарт ATEX;
- Установка на стену с линейной направляющей и креплением к металлокаркасу;
- 8 управляемых осей (6 осей робота и 2 линейных);
- Точность позиционирования — 0,2 мм;
- Максимальная грузоподъёмность — 15 кг;
- Рабочий радиус — 2800 мм.
Поставка: 2 комплекта.
Контроллер R30iB Plus
Поставка: 1 комплект.Пульт управления iPendant
Поставка: 1 комплект.Кабельные комплекты для подключения
Поставка: 1 комплект.Комплект оборудования для установки окрасочного инструмента на робота
Поставка: 1 комплект.Защитный чехол для Fanuc P250
Поставка: 1 комплект.Приводы для линейного перемещения робота с кабелями
Поставка: 2 комплекта.Линейные направляющие для перемещения робота
В состав входит:
- Механический модуль оси Х (перемещение вдоль камеры) — 1 комплект;
- Механический модуль оси Z (по высоте) с угловой кареткой — 1 комплект;
- Закрытые энергоцепи для осей Х и Z — по 1 комплекту;
- Комплект крепления направляющих и энергоцепей к металлокаркасу — 1 комплект.
Поставка: заказчик обеспечивает самостоятельно.
Система технического зрения для идентификации изделий
Поставка: 1 комплект.Средства дистанционного программирования роботов
Включает установку ПО Roboguide на ПК заказчика и обучение персонала.
Поставка: 1 комплект.

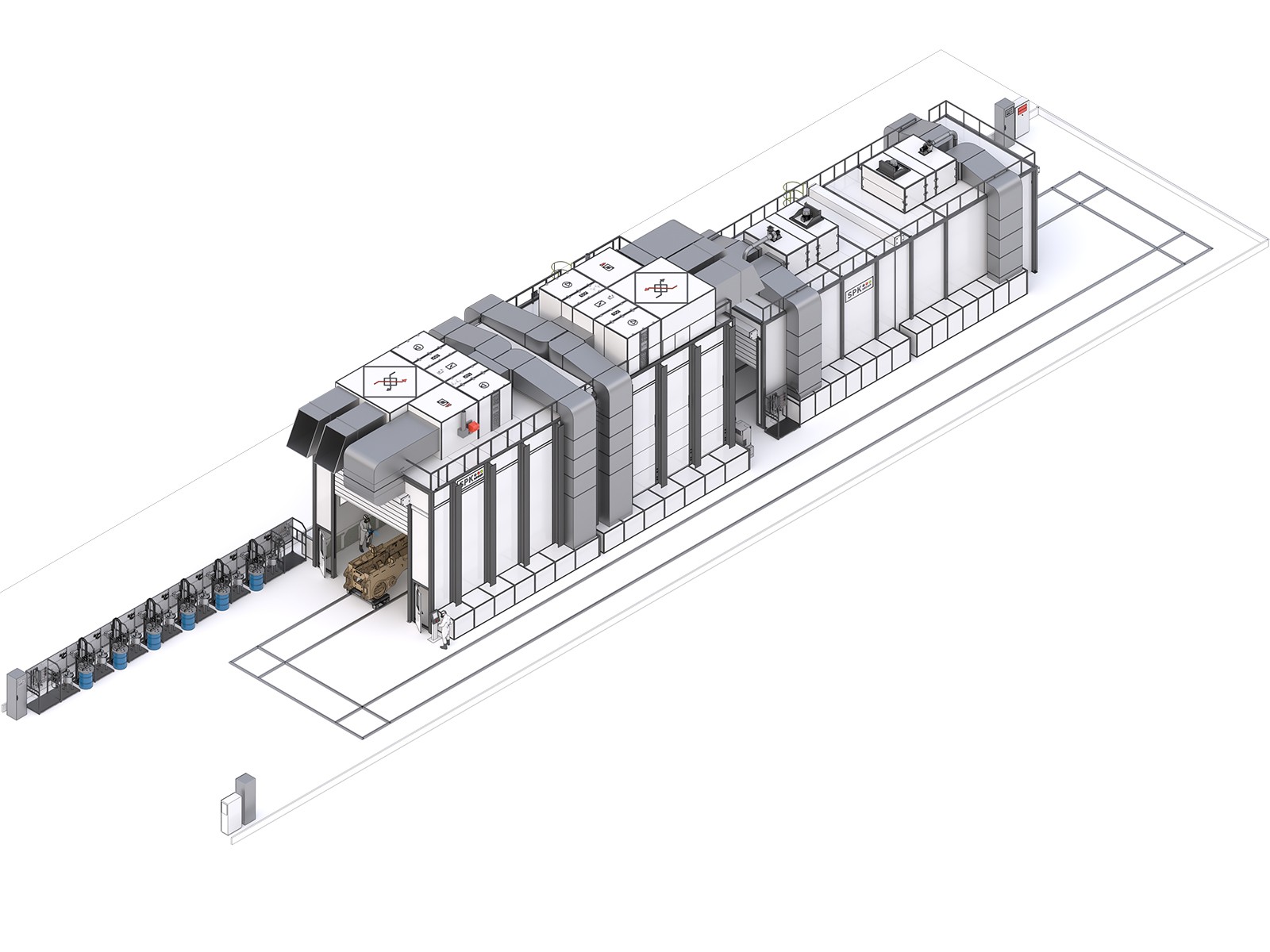

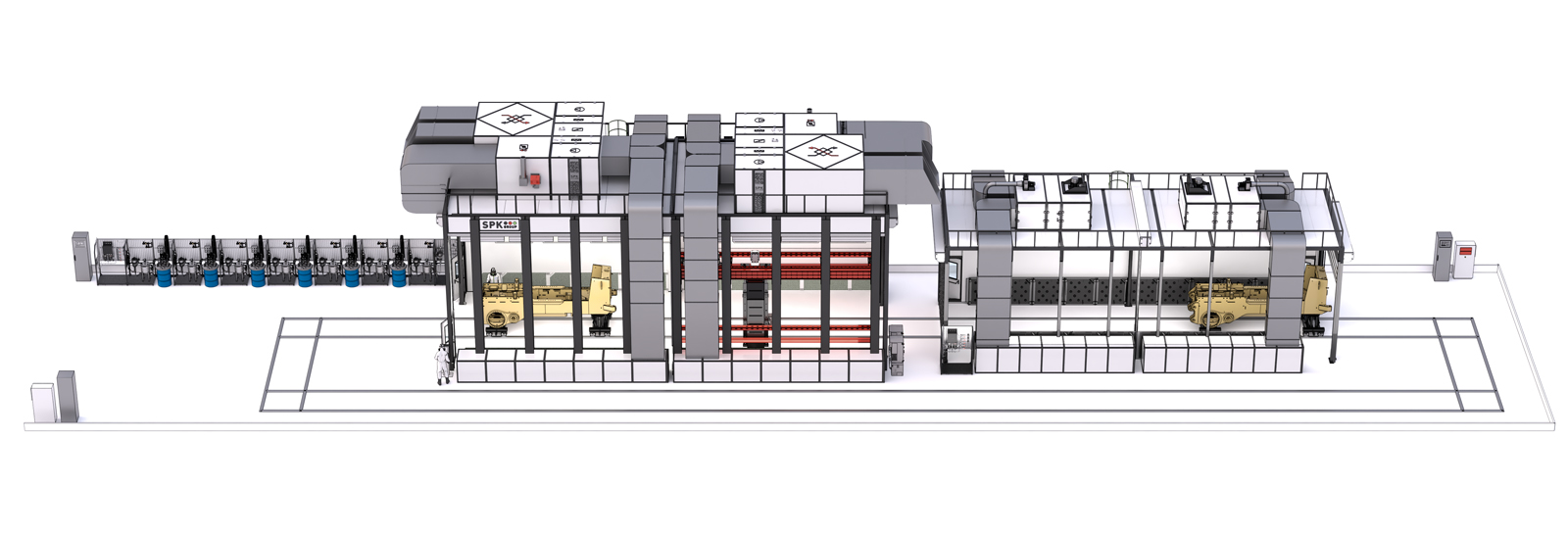

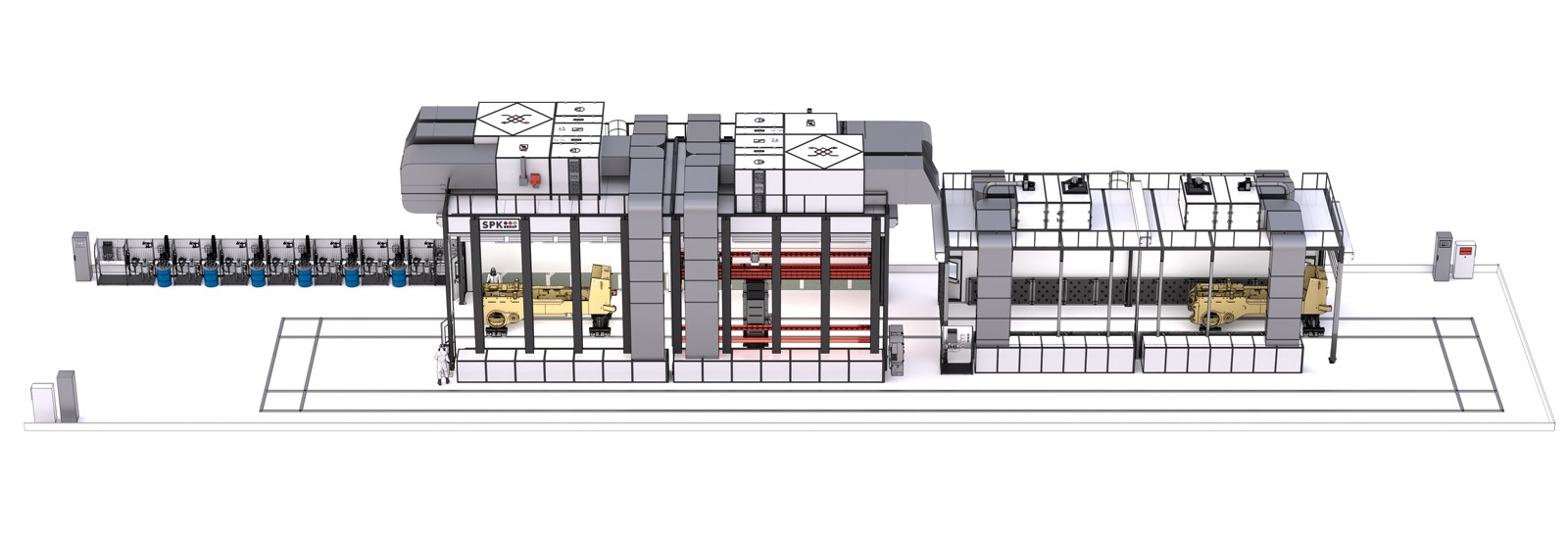

Габариты ОСК
