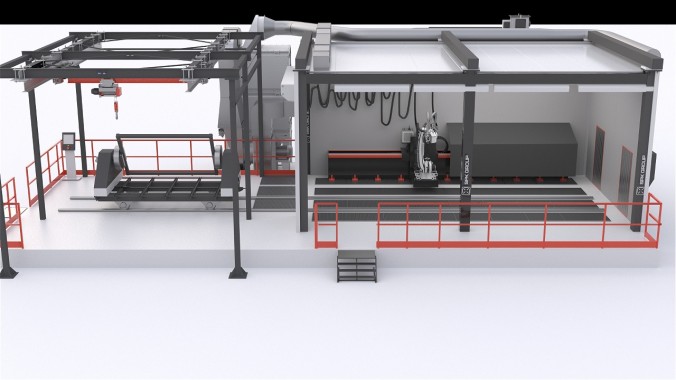

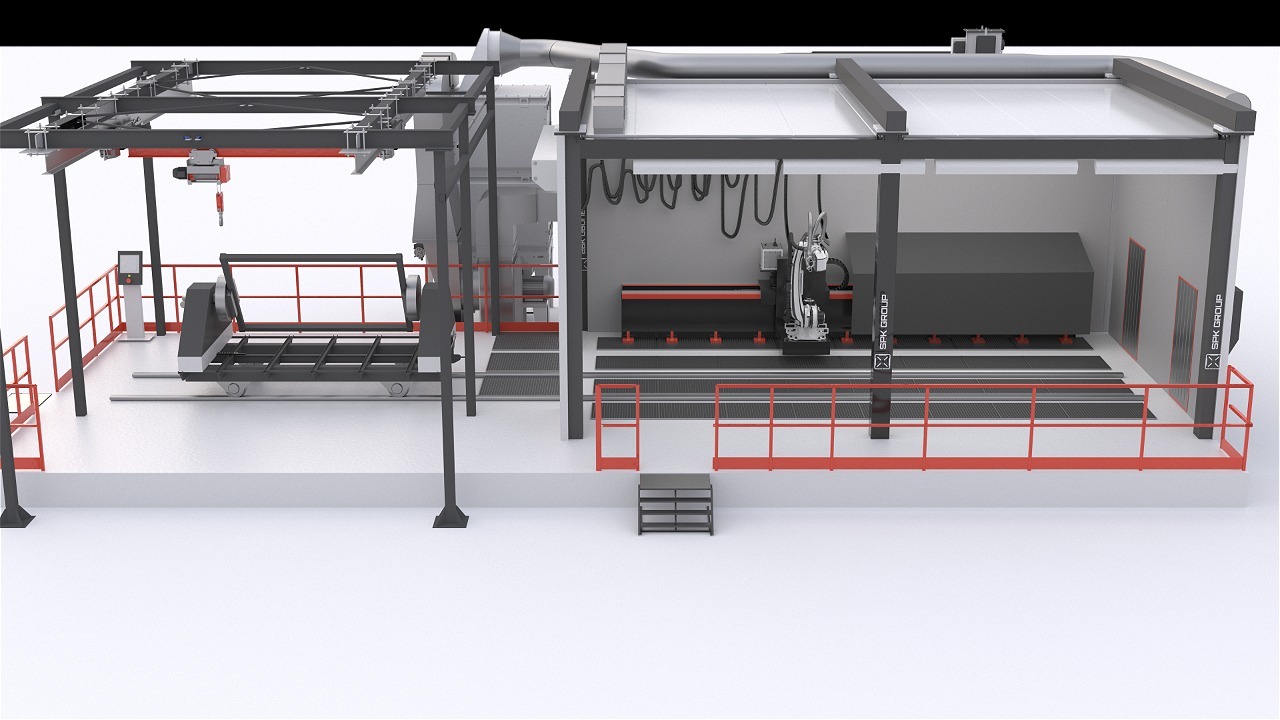

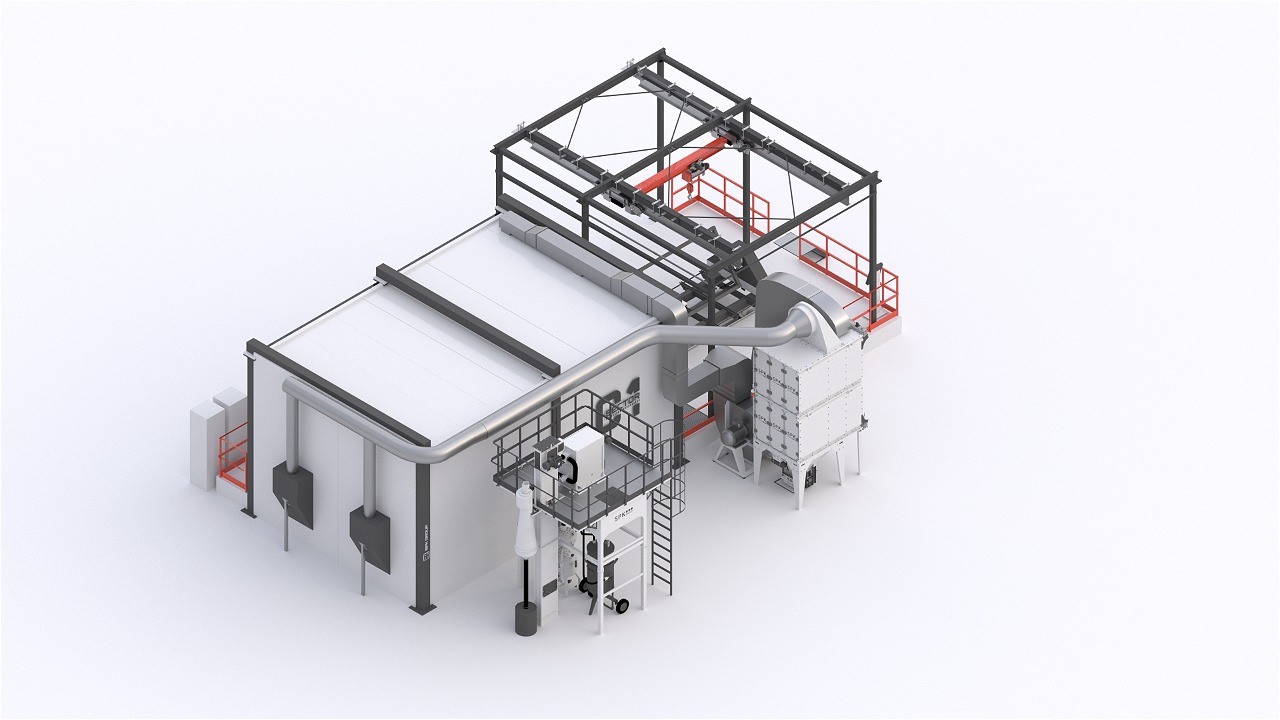

Роботизированный комплекс абразивоструйной очистки SPK-RCSB

SPK-RCSB — это высокотехнологичный роботизированный комплекс, созданный для автоматической абразивоструйной обработки и глубокой подготовки металлических узлов перед нанесением лакокрасочных покрытий. Оборудование специально спроектировано для работы с ответственными деталями из титана, алюминия и нержавеющей стали, применяемыми в авиационной и космической отрасли.

Архитектура и ключевые компоненты комплекса SPK-RCSB

Конструкция установки представляет собой сбалансированную экосистему, состоящую из следующих функциональных узлов:

• Изолированная камера для проведения очистных работ.

• Автоматизированный сбор материала: подпольная система шнековых конвейеров.

• Вертикальный транспорт: ковшовый ленточный элеватор для подачи абразива в блок сепарации.

• Многоступенчатая рекуперация: комплексная отсевка, очистка и сортировка гранул на рабочую и непригодную фракции.

• Бункер-накопитель: вместительная емкость для хранения рабочего запаса абразивного материала.

• Двойной блок подающего оборудования:

  • Напорная станция непрерывного цикла для автоматической обработки роботом.

  • Дополнительный напорный аппарат (200 л) для ручной доработки сложных участков оператором.

• Промышленная роботизированная ячейка повышенной точности.

• Взрывозащищенная аспирация (Ex): система замкнутой вентиляции и тонкой фильтрации воздуха.

• Комбинированная транспортная система:

  • Верхняя кран-балка с радиоуправлением для перемещения оснастки.

  • Рельсовая тележка-кантователь с функцией вращения деталей в процессе струйной обработки.

• Безопасность: встроенный модуль пассивного пожаротушения.

• Интеллектуальное управление SPK-BlastManager: шкаф автоматики и эргономичная сенсорная панель оператора.

Пошаговый технологический процесс обработки деталей

1. Подготовка и загрузка: Изделия сортируются и закрепляются на специализированной оснастке согласно технологической карте. В зоне загрузки кран-балка с электрической талью перемещает оснастку на рельсовую телегу-кантователь.

2. Позиционирование: После надежной фиксации деталей тележка въезжает внутрь рабочей камеры и занимает исходную позицию.

3. Запуск программы: На сенсорном пульте управления SPK-BlastManager оператор активирует нужную технологическую программу.

4. Автоматическая калибровка: Робот сканирует базисные точки оснастки (2–3 зоны), автоматически корректирует пространственные координаты и запускает рабочий цикл дробеструйной обработки.

5. Контроль и продувка: По завершении процесса манипулятор возвращается в домашнюю позицию (Home). Система подает сигнал оператору для визуальной проверки качества. При необходимости кантователь вращает деталь для высыпания остатков абразива из скрытых полостей, после чего сопла робота переключаются в режим интенсивного обдува сжатым воздухом.

Системы рекуперации, сепарации и рециркуляции абразива

Для оптимизации расхода материалов в SPK-RCSB реализован замкнутый цикл регенерации:

• Сбор и подъем: Отработавший абразив проваливается сквозь решетчатый пол, собирается шнеками (SCS) и передается на ковшовый элеватор (SPK-BBE-100.06).

• Барабанный сепаратор SPK-ACS-20.3.02: Воздушно-каскадный модуль отсеивает крупный мусор с помощью вращающегося перфорированного барабана. Далее материал ссыпается каскадом через плоский затвор, где воздушный поток выдувает мелкие неликвидные частицы и пыль.

• Циклонная пресепарация SPK-CRC-05.01: Запыленный воздух из сепаратора проходит через циклон, который улавливает до 70–90% крупных загрязнений. Это значительно продлевает срок службы основных картриджей вентиляционно-фильтровальной установки (ВФУ).

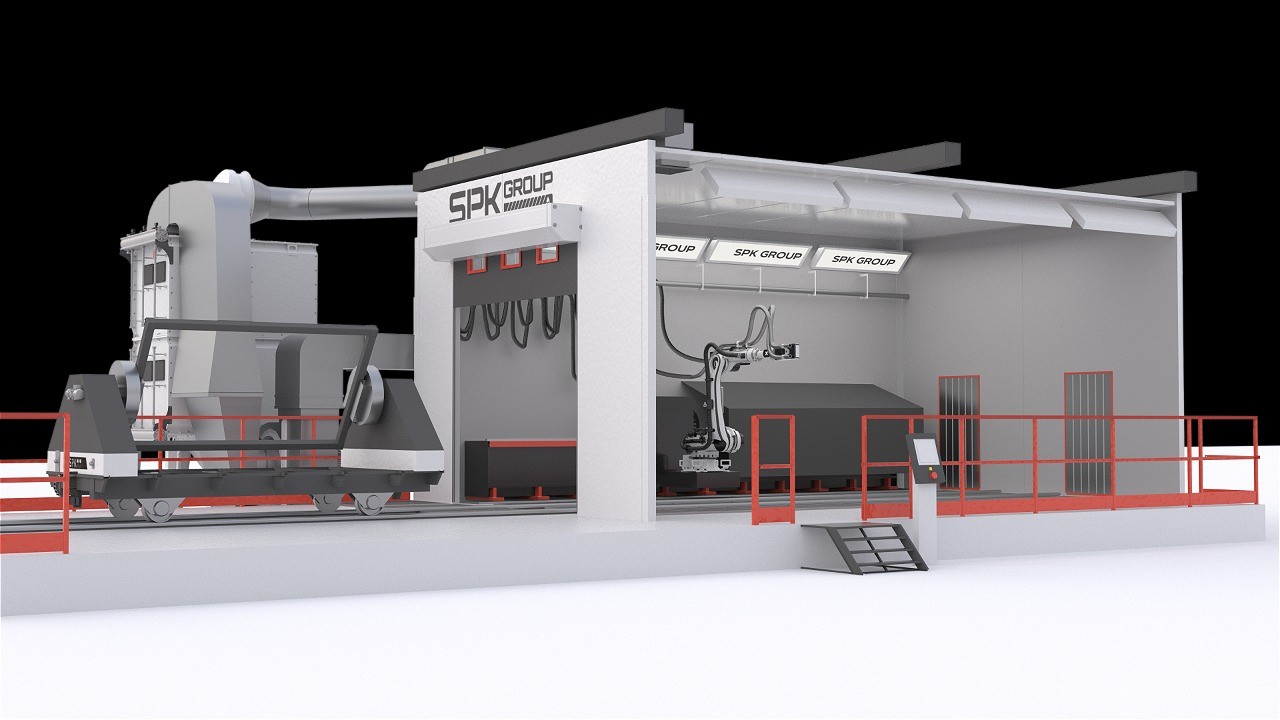

Роботизированная ячейка и гибкость управления

Главным рабочим органом комплекса выступает промышленный робот во взрывозащищенном исполнении (Ex), установленный на дополнительную линейную ось для расширения зоны действия.

Особенность рабочего инструмента: На фланце робота смонтирован двухсопловой блок. Сопла используются не только для высокоскоростной подаваемой струи абразива, но и автоматически переключаются на подачу чистого сжатого воздуха для финальной обеспыливающей продувки.

Манипулятор полностью интегрирован в единую экосистему управления вместе с кантователем и напорным агрегатом. Для проведения пусконаладочных работ, сервисного обслуживания и обучения предусмотрен ручной режим управления.

Промышленная экология и безопасная аспирация (Ex)

Система вентиляции комплекса спроектирована по принципу полной рециркуляции воздуха:

• Загрязненный воздух забирается через защитные отбойные щиты и воздуховоды.

• Взрывозащищенная фильтровальная установка (ВФУ) очищает поток до концентрации пыли не более 2 мг/м³, что соответствует стандартам воздуха рабочей зоны.

• Очищенный и подготовленный воздух подается обратно в камеру, обеспечивая энергоэффективность и комфортные условия работы.
