Роботизированный окрасочный комплекс SPK-24.7.7: автоматизация покраски полуприцепов и крупногабаритных металлоконструкций

Инжиниринговое предприятие SPK GROUP выполняет полный цикл работ по разработке, изготовлению, поставке и вводу в эксплуатацию роботизированных покрасочных комплексов (РТК) промышленного класса. Данный комплекс интегрируется в действующие окрасочно-сушильные камеры (ОСК) и предназначен для автоматизированного нанесения лакокрасочных материалов на тяжелую прицепную технику, рамные конструкции и навесное оборудование.

Назначение оборудования и спектр обрабатываемой продукции

Роботизированный окрасочный комплекс SPK-24.7.7 осуществляет нанесение двухкомпонентных (2К) материалов по комбинированной технологии распыления на следующие типы изделий:

Цистерны и емкостные полуприцепы;
Самосвальные кузова и зерновозы;
Тентованные (шторные) полуприцепы и фургоны;
Несущие рамы, шасси и узлы навесного оборудования.

Режимы нанесения защитных покрытий:

Вариант №1: 2К полиакриловая грунтовка + 2К полиакриловая финишная эмаль.
Вариант №2: 2К эпоксидная грунтовка + 2К полиакриловая финишная эмаль.

Формируемое покрытие строго отвечает стандарту ГОСТ 9.032-74: III–IV класс для лицевых видовых поверхностей и V–VI класс для внутренних полостей и скрытых зон.

Экономические и технологические преимущества автоматизации

Снижение расхода ЛКМ до 50%: Выверенная траектория движения распылителя и стабильные параметры факела сводят к минимуму потери материала на перепыл.
Исключение брака: Формирование монолитного слоя заданной толщины без наплывов, подтеков и непрокрашенных участков.
Высокий темп производства: Оборудование рассчитано на непрерывную работу в две смены по 12 часов с сохранением паспортной скорости цикла.
Охрана труда: Полное исключение оператора из вредной зоны с высокой концентрацией летучих органических соединений и аэрозолей.
Гибкая переналадка: Возможность удаленного создания и корректировки управляющих программ в среде Fanuc Roboguide PaintPro без остановки основного конвейера.

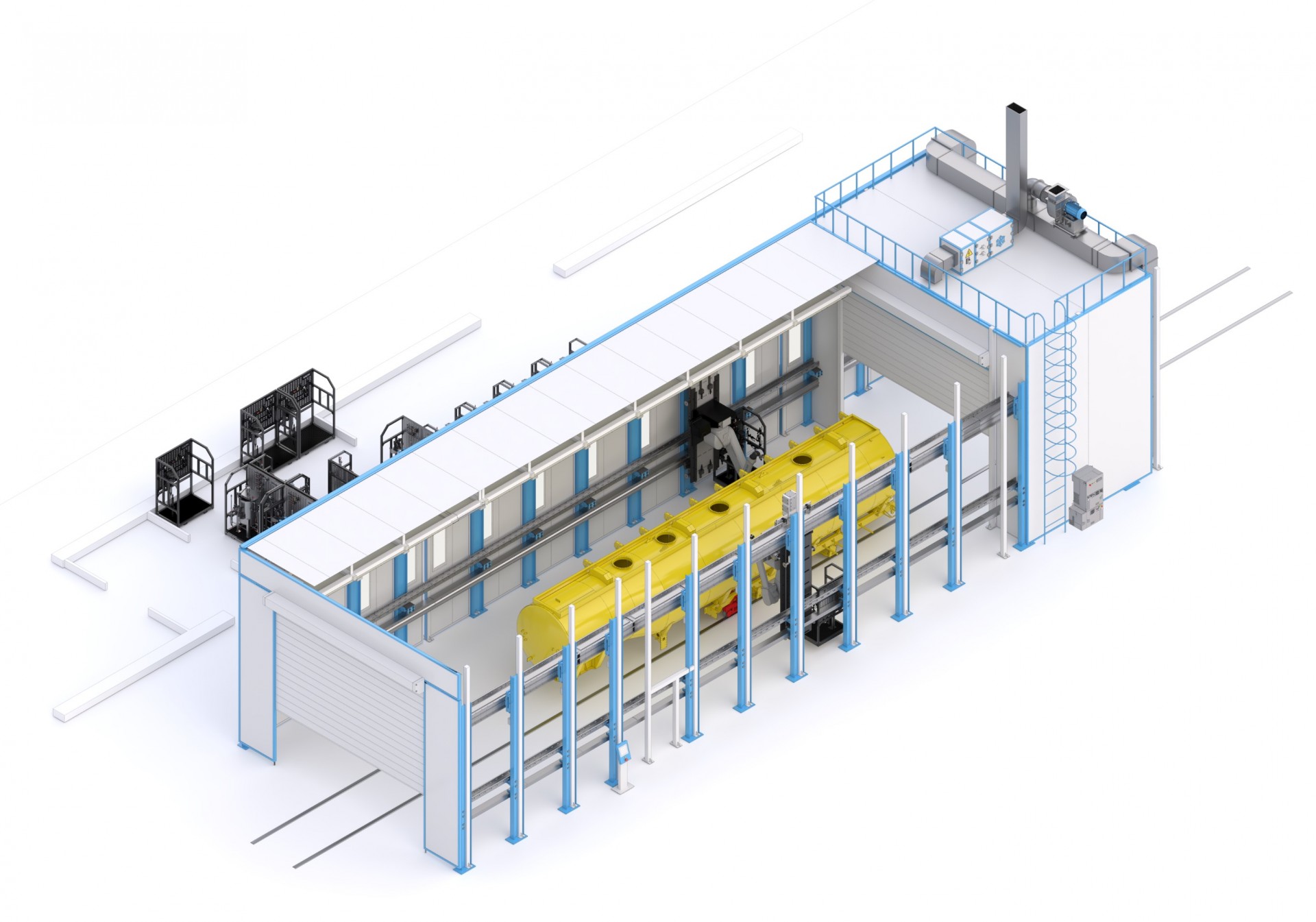

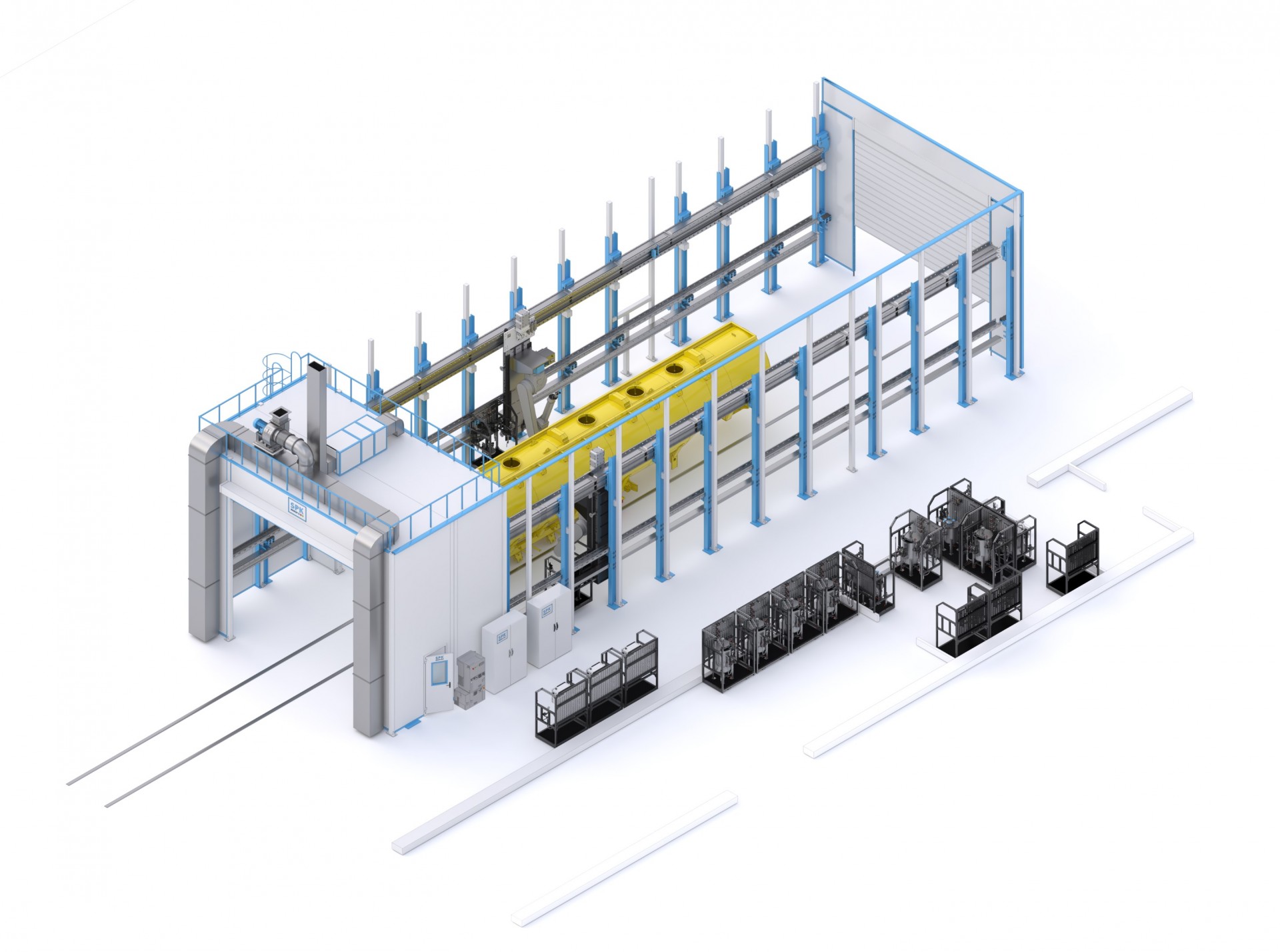

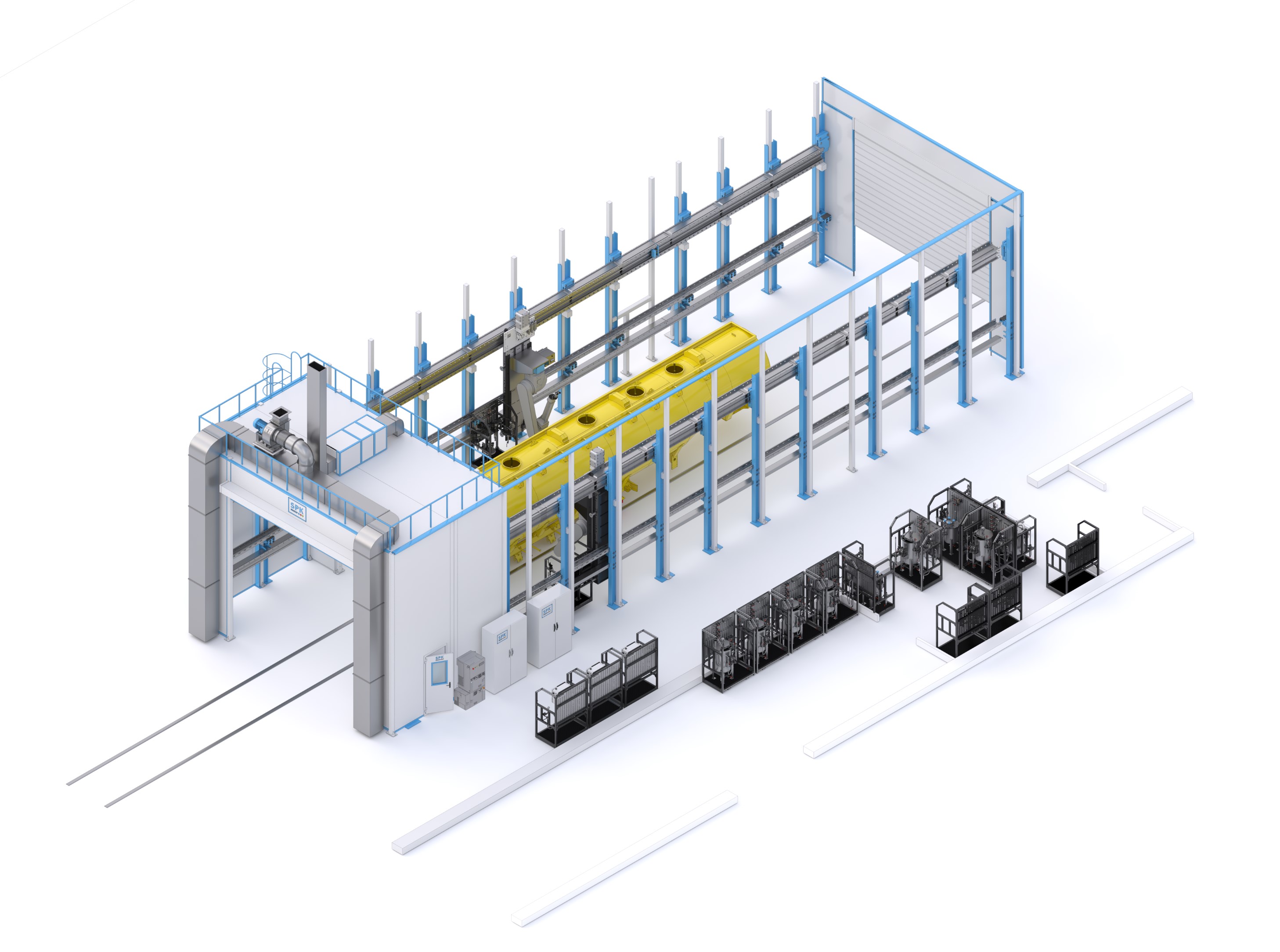

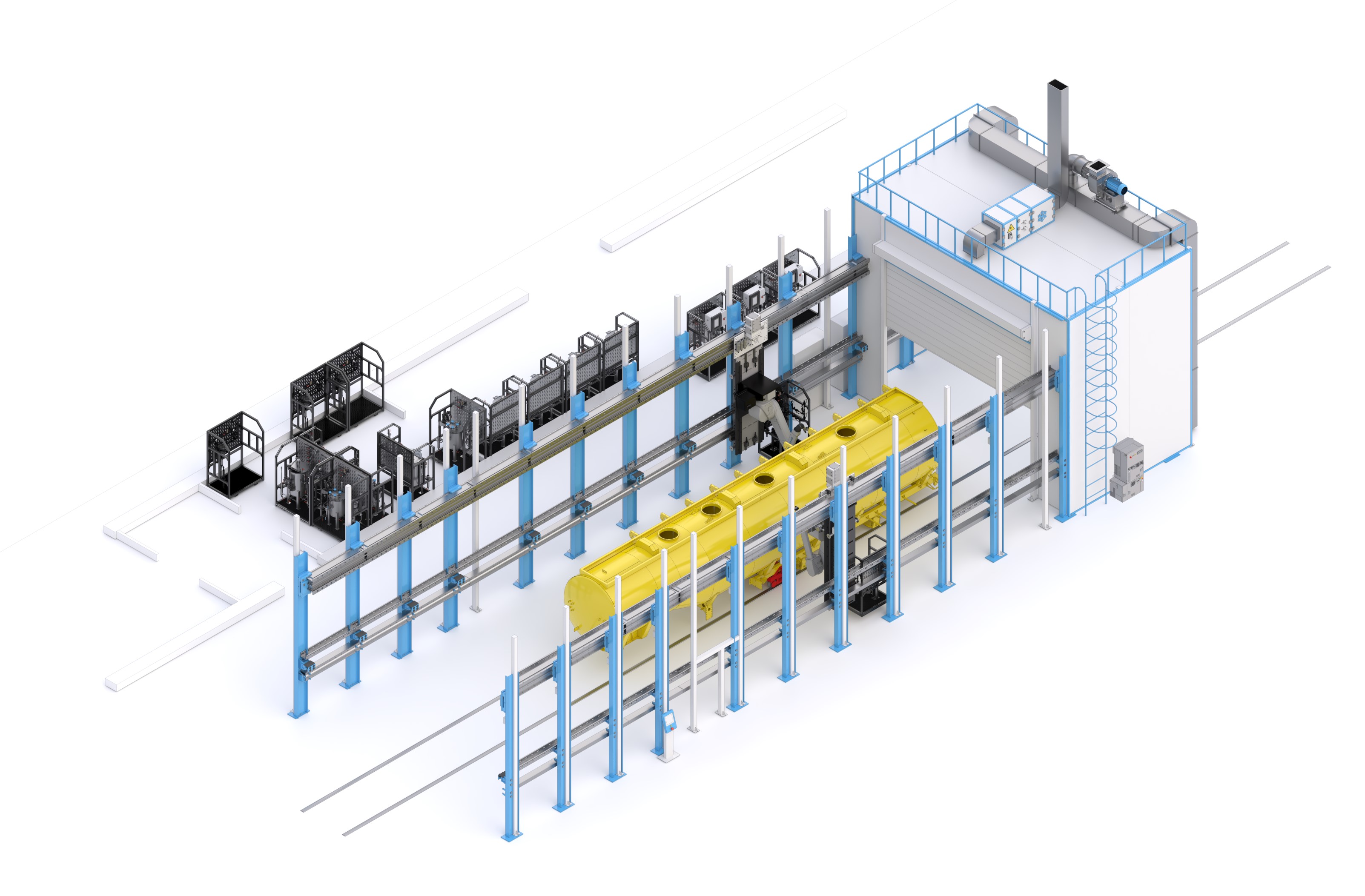

Конструктивное устройство и состав РТК

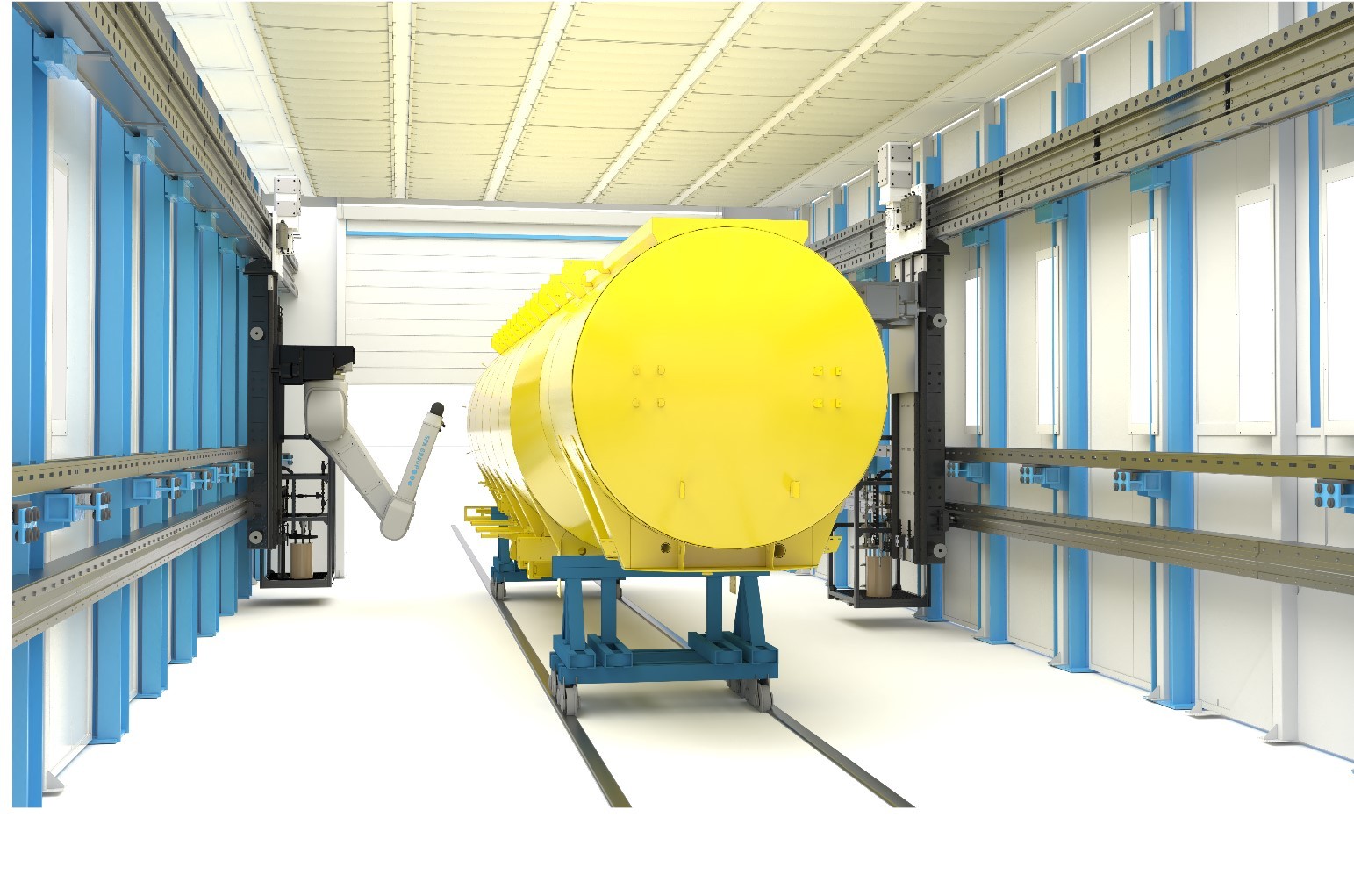

1. Роботизированная ячейка на базе Fanuc P250iB (16 степеней подвижности)

В состав комплекса входят 2 промышленных манипулятора Fanuc P250iB во взрывобезопасном исполнении (сертификация ATEX / Ex ib px IIB T4) с избыточным внутренним давлением (продувкой).
Каждая единица оснащена 6 собственными осями и 2 внешними линейными сервоосями перемещения: продольный ход вдоль камеры составляет 23 000 мм, вертикальный ход каретки — 3 500 мм.
Суммарно комплекс координирует 16 осей.
Радиус рабочей зоны манипулятора достигает 2 800 мм при грузоподъемности кисти 15 кг и точности повторения 0,2 мм.
Габариты рабочей зоны составляют 24 000 × 7 500 × 7 000 мм.

2. Трехэтапная система 3D-позиционирования

Механический этап: позиционирование и стопорение колесных тележек с изделием внутри камеры.
Роботизированный этап: сканирование ключевых реперных точек лазерными дальномерами, установленными на руке манипулятора.
Программный этап: автоматическая адаптация траектории окраски под реальное пространственное положение конструкции.

3. Участок смешивания и раздельной подачи компонентов

Централизованный комплекс подачи ЛКМ (до 7 базовых цветов, 3 вида отвердителей, промывочные магистрали) построен на базе компонентов Carlisle-Binks / Graco:

Герметичные технологические баки из нержавеющей стали с пневмомешалками и сенсорами уровня;
Автоматические 2К дозаторы с электронным контролем пропорций компонентов;
Мобильные нагнетательные станции высокого давления с системами автоматической промывки форсунок.

4. Изолированная технологическая камера SPK-PB-5.7.7

Проходной герметичный бокс ( $4 600 \times 7 500 \times 7 000$ мм) из сэндвич-панелей толщиной 80 мм:

Служит укрытием для манипуляторов во время сушки изделий в ОСК при нагреве до +85 °C, а также зоной для сервисного обслуживания и заправки;
Оснащен автономной системой вентиляции с электроподогревом и фреоновым охладителем (ККБ) для круглогодичной стабилизации температуры на уровне +22 °C;
Имеет двухступенчатую фильтрацию приточного воздуха (G4 + F5/M5) и стекловолоконные краскоостанавливающие фильтры вытяжки G3.

5. Безопасность и взрывозащита

Адресная автоматическая установка порошкового пожаротушения на базе оборудования «Болид» и модулей «Буран 50 КД-В»;
Газоанализаторы довзрывоопасных концентраций (НКПР) паров растворителя;
Взрывозащищенное светозвуковое оповещение и периметральные защитные блокировки.

Сводные технические характеристики комплекса

Параметр	Значение
Модель манипуляторов	2 × Fanuc P250iB (взрывозащита ATEX)
Количество управляемых осей	16 (по 8 на каждый манипулятор с каретками)
Ход линейных направляющих (X / Y)	23 000 мм / 3 500 мм
Размеры рабочей зоны (Д × Ш × В)	24 000 × 7 500 × 7 000 мм
Способ распыления	Комбинированный (Air-Assisted Airless)
Управляющий контроллер	ПЛК Omron + панель оператора от 12''
Установленная мощность	до 150 кВт (питание 380 В)
Расход сжатого воздуха (6 бар)	до 16 куб. м/мин
Опциональное оснащение	Дистиллятор для регенерации до 70% растворителя

Порядок реализации проекта

Проектирование и аудит: разработка объемно-планировочных решений и привязка к инженерным сетям предприятия.
Производство и блочная сборка: изготовление металлоконструкций и предварительная сборка нагнетательных модулей.
Монтаж: установка несущих рам, направляющих, трасс ЛКМ, пневмолиний и шкафов управления.
Пусконаладка и отладка: калибровка систем смешивания и написание программ нанесения 1–3 слоев ЛКМ на типовые детали.
Обучение: инструктаж инженерного и рабочего персонала по программированию и регламентному сервису ячейки.
