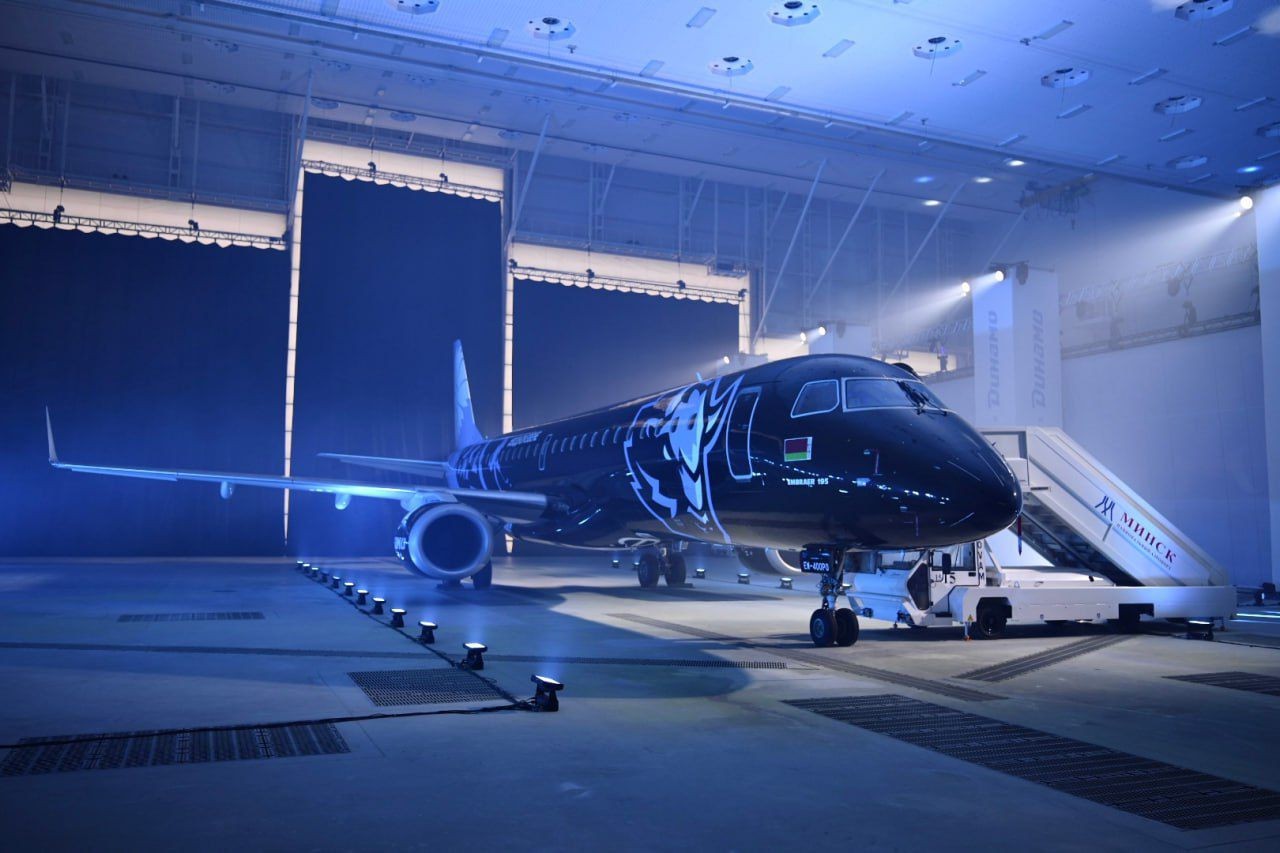

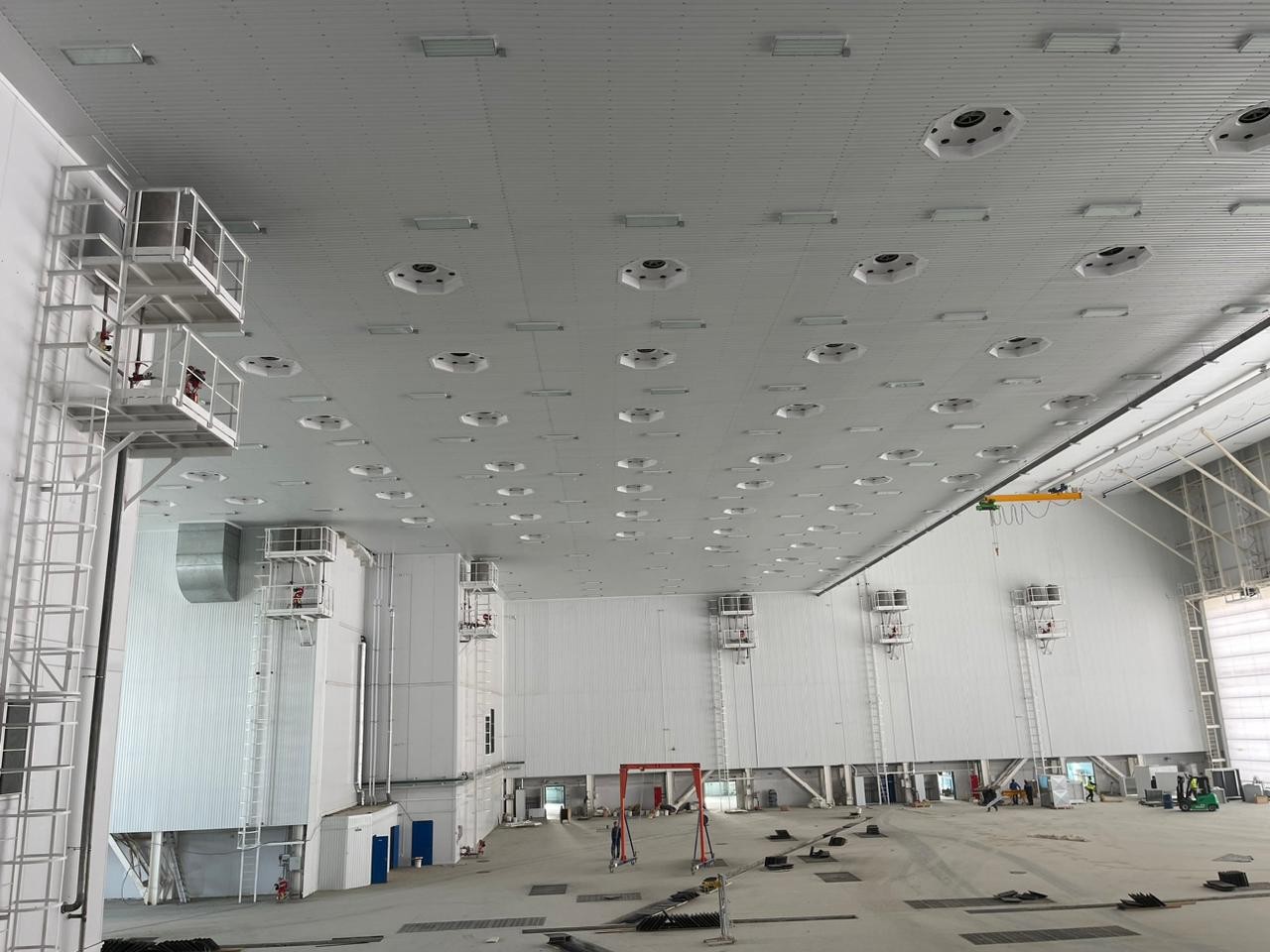

Окрасочная камера для авиации SPK-86.87, г. Минск (Беларусь)

Зона предназначена для ручного нанесения лакокрасочных покрытий с помощью пневматического инструмента. В оснащении данной установки реализована система принудительной подачи воздуха, которая обеспечивает стабильность заданных параметров: температуру, чистоту и скорость воздушного потока, что обеспечивает высокое качество окраски.

Эксплуатационные условия предполагают использование зоны в закрытом, отапливаемом помещении цеха. Для поддержания необходимого температурного режима применяется газовый теплообменник, функционирующий на природном газе.

Основные технические показатели включают:

• Вид зоны: открытая.
• Местоположение: внутри цеха.
• Вентиляционная система:
  • Тип: принудительная с возможностью притока и вытяжки.
  • Воздух забор — из окружающей среды; выброс — обратно в атмосферу.
  • Расположение оборудования вентиляции — внутри помещения.
  • Средняя скорость нисходящего потока воздуха — от 0,15 до 0,30 м/с.
  • Направление приточного воздуха — сверху вниз.
  • Вытяжка осуществляется сверху вниз через специальные вытяжные каналы.
  • Общая пропускная способность вентиляции — 441 000 м³/ч.
  • Вентиляционные агрегаты:
    • SPK-VU-81 — 3 единицы.
    • SPK-VU-99 — 2 единицы.
  • Конструкционные особенности вентиляционного оборудования:
    • Взрывозащищённые электродвигатели.
    • Искрозащитное исполнение вентиляторов.
    • Маркировка взрывобезопасности — II Gb IIC T3 / II Gb IIВ T3.
• Характеристики устройств SPK-VU-81:
  • Производительность: 81 000 м³/ч (приток и вытяжка).
  • Давление: 1 400 Па (приток), 1 000 Па (вытяжка).
  • Газовый теплообменник мощностью 447 кВт обеспечивает предварительный подогрев воздуха.
  • Тип теплоутилизатора — пластинчатый, тепловая мощность — 472 кВт.
  • Электропитание вентиляторов:
    • Приточный: 30 кВт / 380 В / 50 Гц.
    • Вытяжной: 30 кВт / 380 В / 50 Гц.
• Воздухораспределительная система:

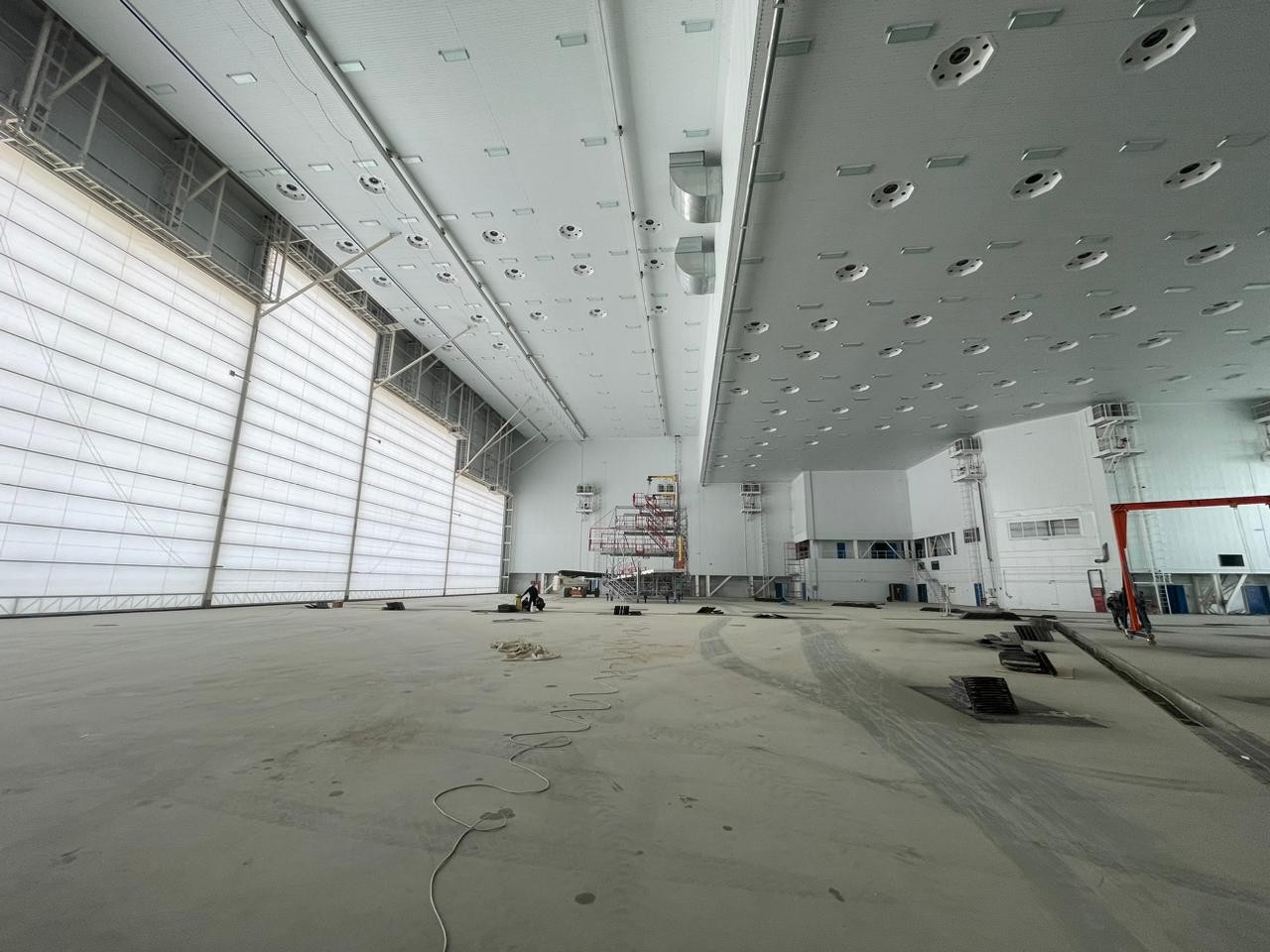

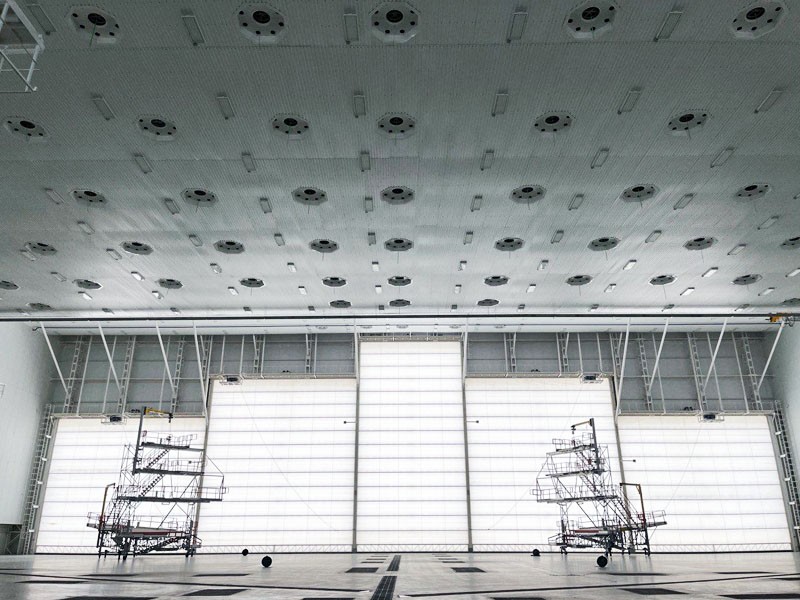

  • Обслуживается 77 двухпоточными соплами с регулируемой системой и отсечными клапанами.
  • Максимальное число одновременно работающих сопел — 8.
  • Рабочее давление на сопло — до 300 Па.
• Фильтрационные системы:
  • В приточной части — карманные фильтры класса G4 (EU4) по ГОСТ Р ЕН 779.
  • В вытяжной системе — карманные G4, а также лабиринтные механические G2 (EU2) и краскоостанавливающие G3 (EU3) фильтры.
• Управление:
  • Электродвигатели вентиляторов оснащены частотными преобразователями.
  • Сопла управляются посредством электросервоприводов.
  • Общая система — программируемое реле-контроллер с сенсорной панелью.
  • Электропитание системы управления — 1 кВт / 230 В / 50 Гц.
• Рабочие параметры зоны:
  • Температура воздуха: от 20 до 25 °C в режиме «Обработка», при условии, что входящий воздух не ниже температуры окружающей среды.
  • Чистота воздуха — класс G4 (EU4) по ГОСТ Р ЕН 779.
  • Общая мощность системы не превышает 65 кВт.
