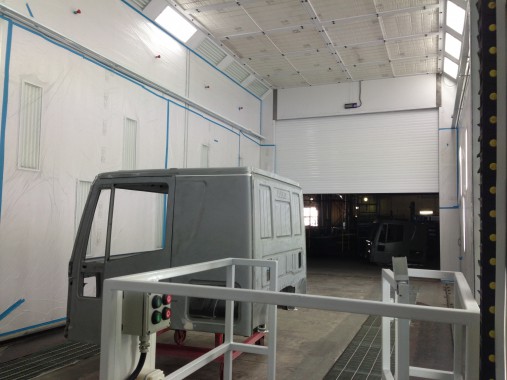

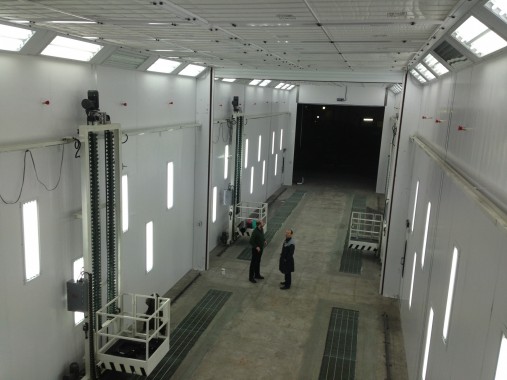

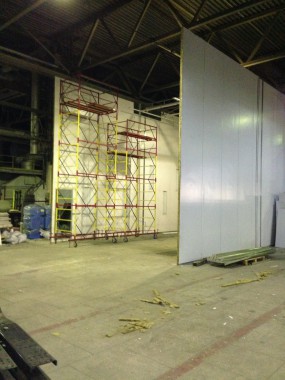

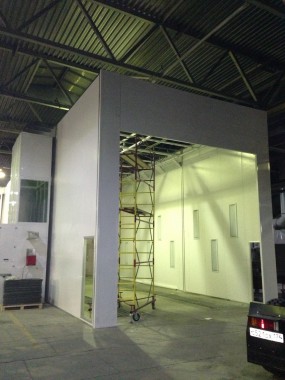

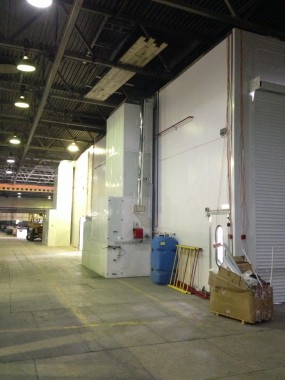

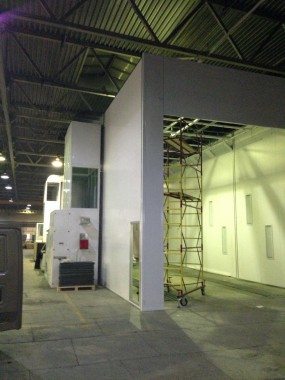

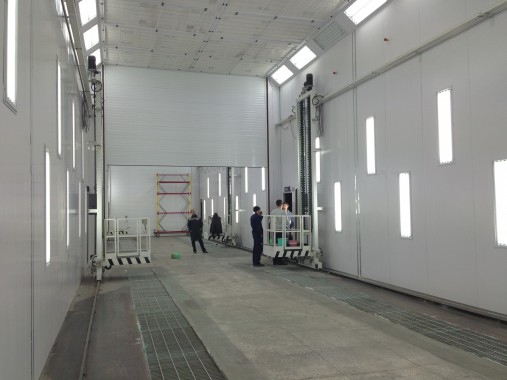

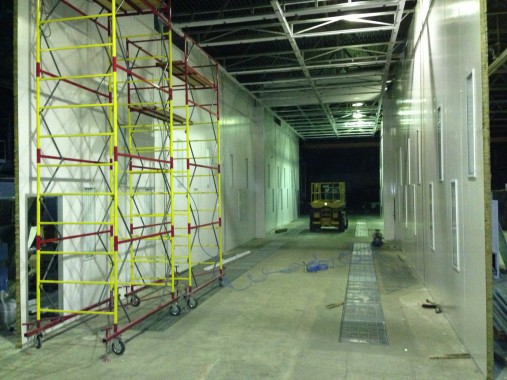

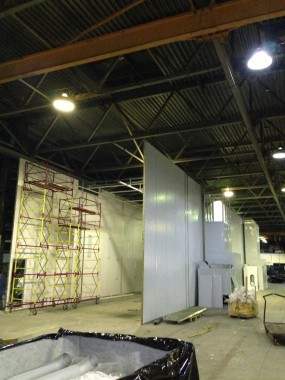

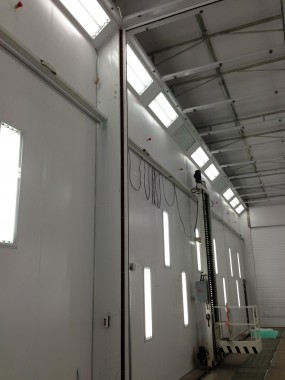

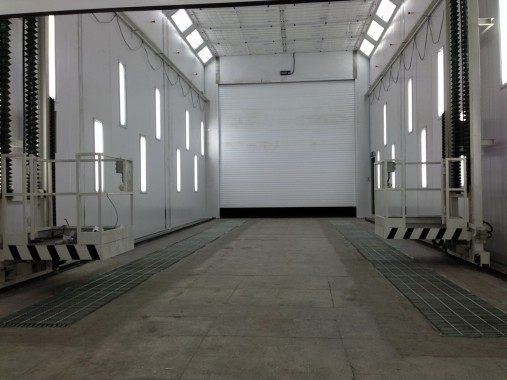

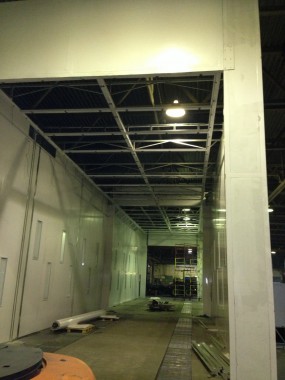

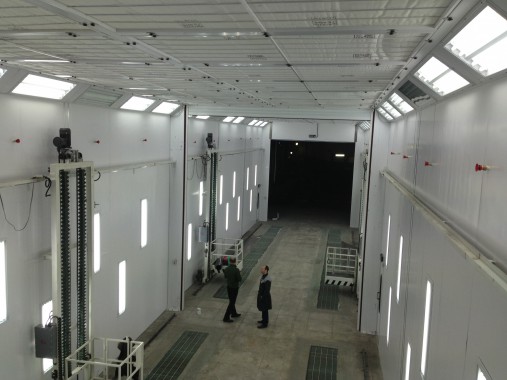

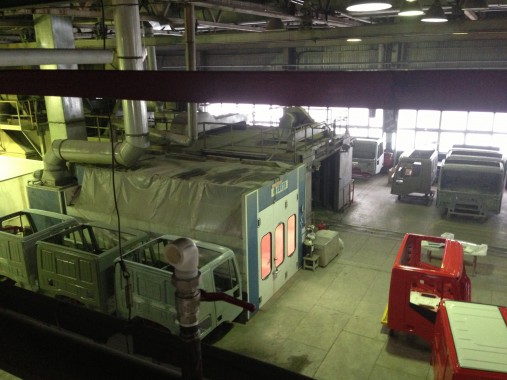

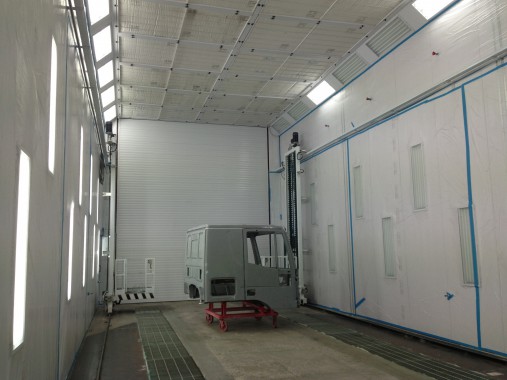

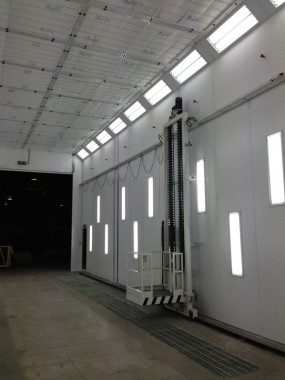

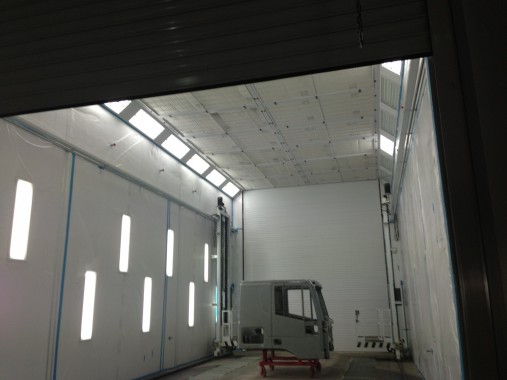

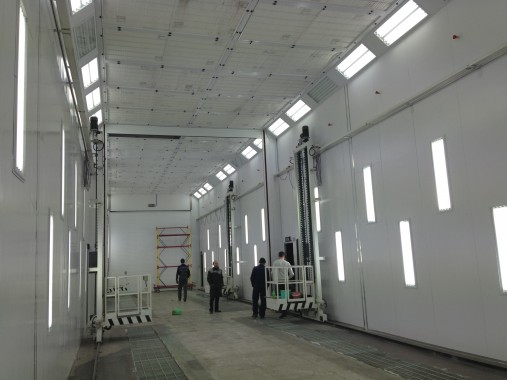

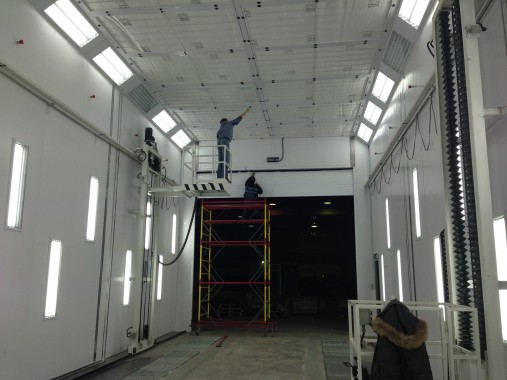

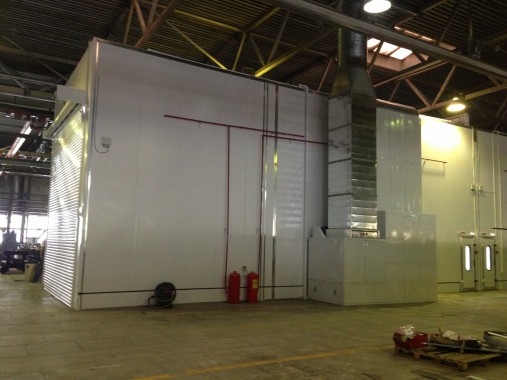

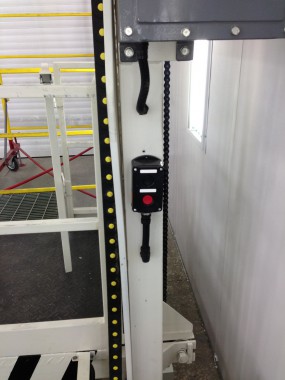

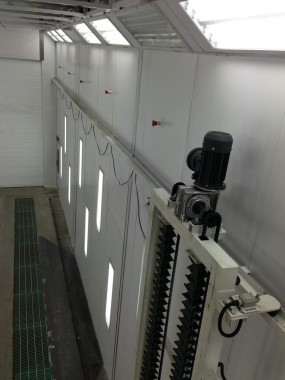

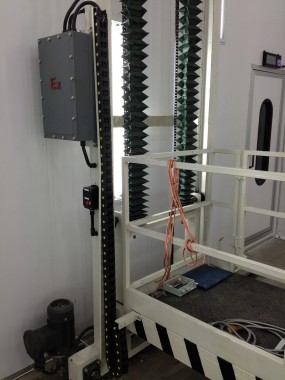

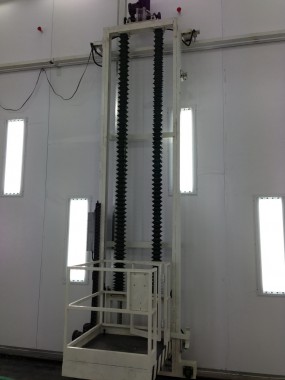

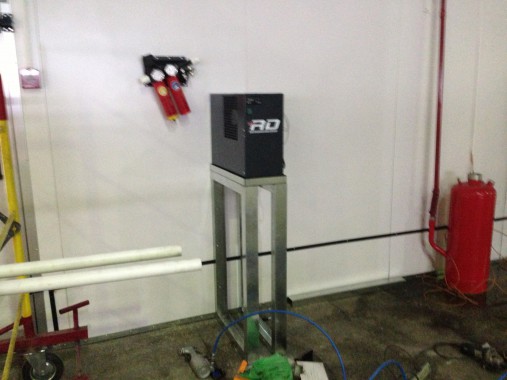

Окрасочно-сушильная камера для грузовых автомобилей ИВЕКО г. Миасс

Размеры

Внутренние габариты камеры

15.000x6.000x6.000мм

Внешние габариты камеры

15.144x9.696x6.600мм

Поток воздуха

Исходящий сверху

Вытяжка

Через два боковых канала, размещенных в стенах камеры (указаны на чертеже с 2-х сторон)

Кабина

Конструкция

Прямая

Присутствие стальной конструкции

+

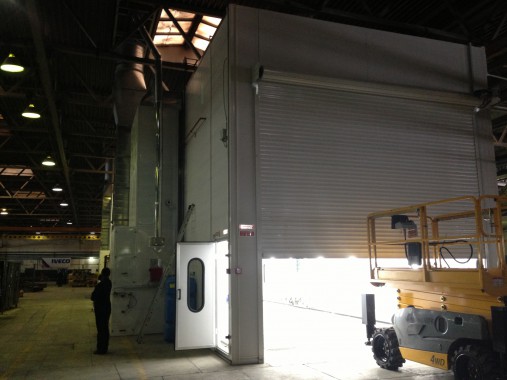

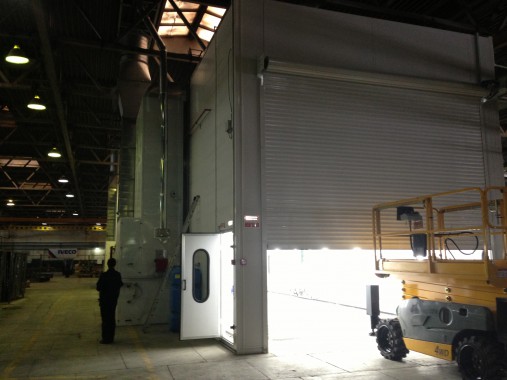

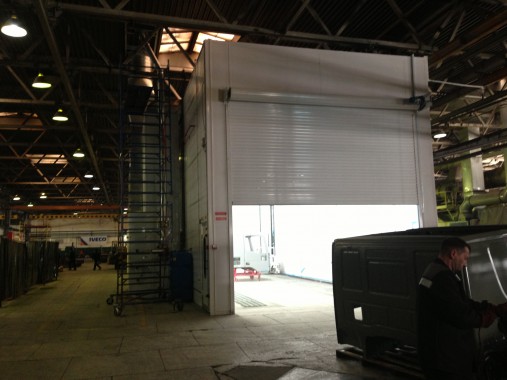

Въездные и выездные двери

Колич-во дверей

Две двери

Размеры дверей

5000*5000 (ШхВ)

Материал

Оцинкованная сталь

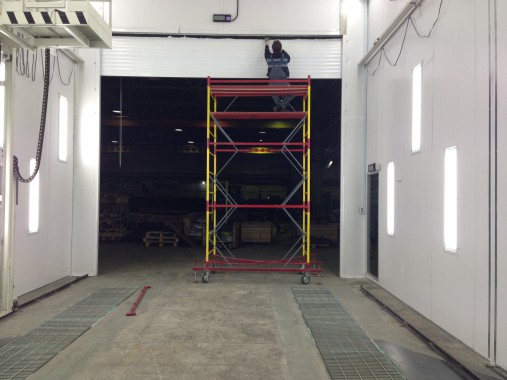

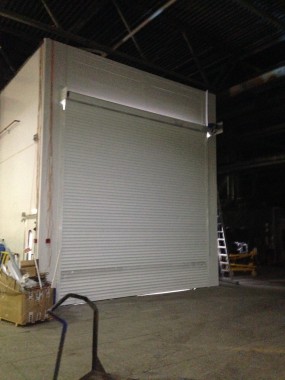

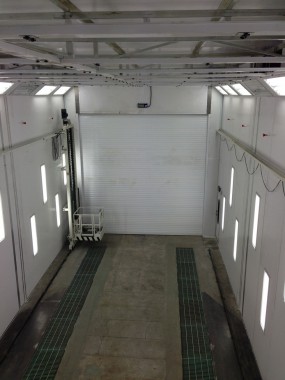

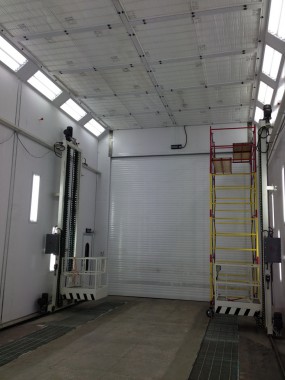

Двери

Рольставни

ОСК, а также пост подготовки разделяются рольставнями

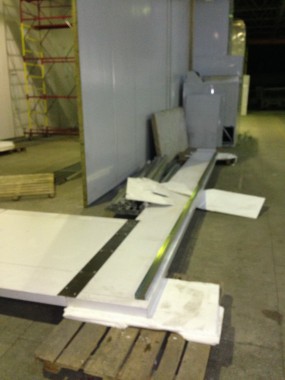

Стенные панели

Сэндвич-панели из стали, внутри заполненные теплоизоляционной пеной

Толщина панелей

70мм

Толщина пластин из стали

0.476мм

Наполнитель панелей

Минеральная вата

Стороны покрытия пластинами

2

Плотность заполнения

19гр/м³

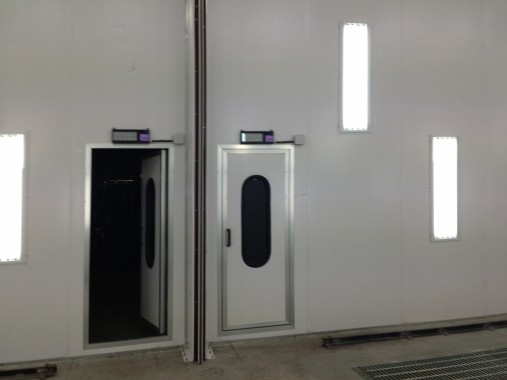

Сервисная дверь

Кол-тво дверей

четыре

Р-ры дверей

800*2.000 (Шир*Выс)

Расположение

По две двери с каждой стороны ОСК

Структура окон

Овальные окна, снабженные теплоизоляционной резиной

Крыша

Материал: оцинкованные стальные пластины

Конструкция крыши

прямая

Наличие стальной конструкции

Имеется

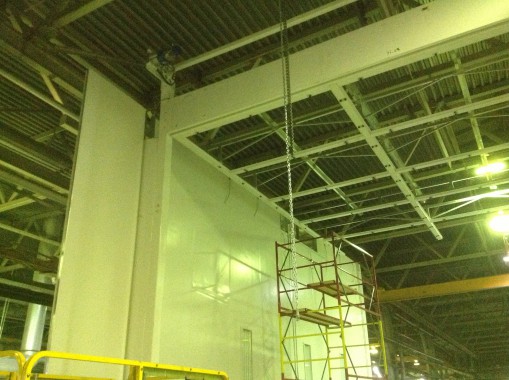

Конструкция потолка с потолочными фильтрами с креплением

Каркас, выполненный из D8 стали

Материал выполнения панелей крыши

Минеральная вата

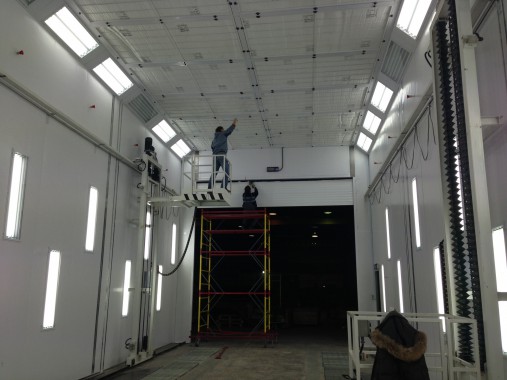

Потолочные фильтры

Модели SP-600G

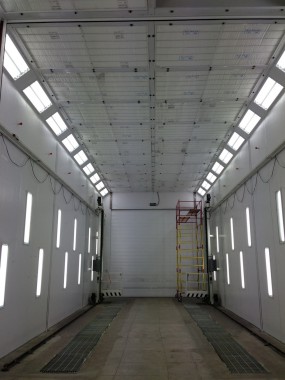

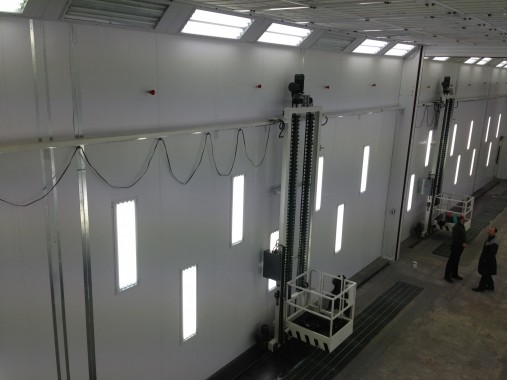

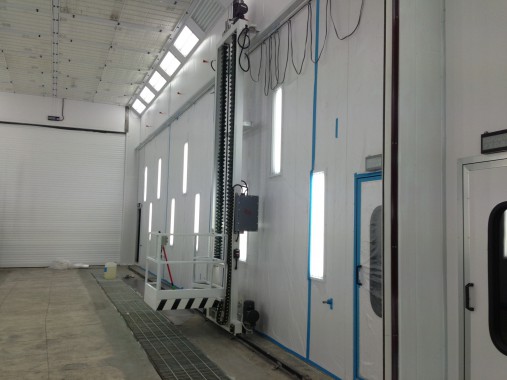

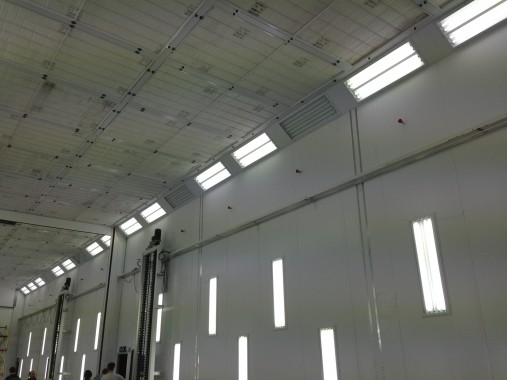

Система освещения

Свет верхний

18 плафона, в каждом  по четыре лампы, всего 72 лампы мощ-стью по 36Ватт

Каркас крепления светильников

Сталь

Свет нижний

22 плафона, в каждом по четыре лампы, всего 88 лампы мощностью по 36Вт

Выпрямитель

Одно действие для обеих ламп одновременно

Общая мощность освещения

5.760Вт

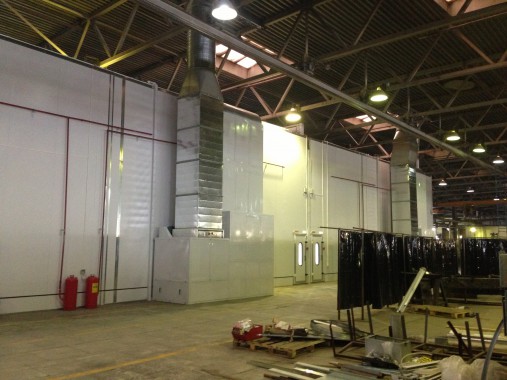

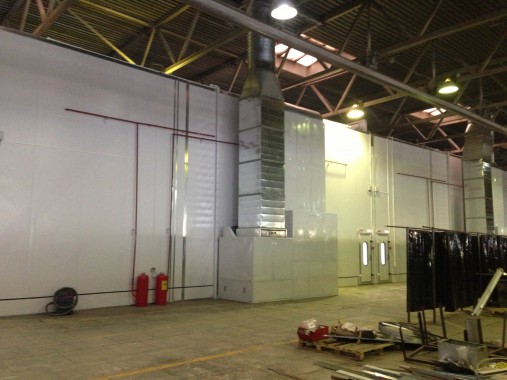

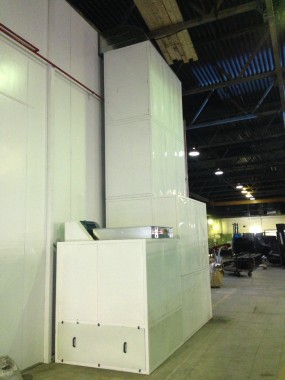

Группы приточных и вытяжных фильтров

Положение генераторов

С обеих сторон

Конструкция фильтров генераторной группы

Квадратная конструкция, материал сталь

Обшивка групп вытяжных и приточных фильтров

каркас группы вытяжки произведен из EPS панелей, а

каркас группы притока - из EPS панелей

Регулирование потоков воздуха

Пневматическая заслонка

Колич-во генераторных приточных групп притока

две группы

Кол-тво генераторных групп вытяжки

две группы

Вектор воздушного потока притока

Направление потока вытяжки

Тип вентилятора притока

Центробежный вентилятор усиленного 2-ого действия

Тип вытяжного вентилятора

Центробежный вентиляторусиленного  2-ого действия

Моделт YDW 4.5M

Модель TAE-560-H

Мощ-сть 2х7,5кВт

Мощ-сть 1х11кВт

Произв-сть: 42000 м³/час

Производ-сть 36000 м3/час

Давление сост. 810Па.

Давление сост. 426 Па. Ременной привод

Управление воздушным притоком

Управление вытяжным воздухопотоком

Снабжен ручной заслонкой

Подогрев воздуха

Способ подогрева

С использованием газовой горелки

Количество горелок

две горелки

Модель горелки

RG5S; с 2-мя ступенями

Производ-ность горелки

260.000 кКал/час

Структура теплообменника

Антивзрывчатое отверстие и Мультицикл

325.0кВт/час

Дымоход

Прямой

Материал исполнения дымохода

Оцинкованная сталь

Фильтрация в ОСК

Фильтр притока

Основной фильтр имеет карманный вид;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный, а также угольный фильтр,

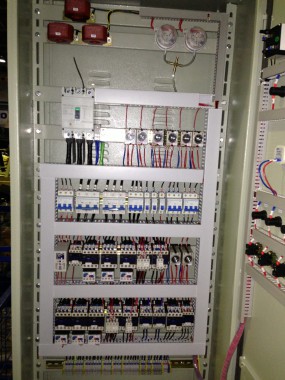

Система контроля камеры

Способ

Реле

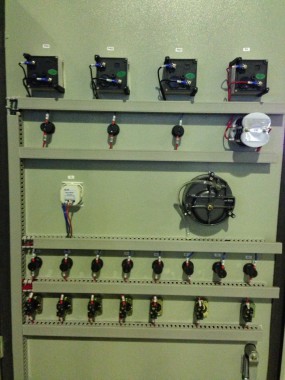

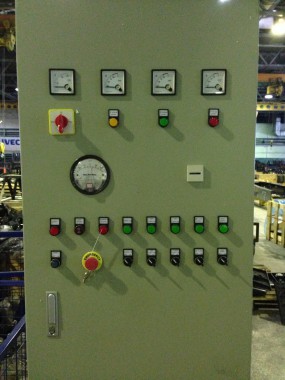

 Панель управления

Режимы: окрашивание; возрастающее тепловое распыление; сушка; регулирование периода сушки;

Термостат, выключатель освещения; индикатор отказа; выключатель питания; индикатор чрезвычайной остановки; метр часов

Температурный ограничитель; манометр; тревожный сигнал; кнопка для электронной заслонки.

Электропитание

Питание двигателя

3х380 вольт 50 Гц

Питание освещения

220вольт 50 Гц

Общая мощность составляет 58,8кВт

Размеры

Внутренние габариты ОСК

15.000x6.000x6.000мм

Внешние габариты конструкции

15.144*7896*6.600мм

Поток воздуха

Сверху вниз

Вытяжка

Вытяжка воздуха проходит сквозь канал в стене.(расположен на чертеже справа)

Кабина в конструкции

Конструкция

Прямая

Наличие стальной конструкции

Да

Главная дверь

Кол-во дверей

2

Габариты дверей

5000*5000 (Шир.хВыс.)

Конструкция дверей

Рольставни

Стеновые панели

Стальные сэндвич панели, наполненные теплоизоляционной пеной

Толщина каждой панели

70мм

Толщина стали в панели

0,476мм

Наполнитель панели

Минер. вата

Плот-сть заполнения

19грамм/куб.м

Сервисная дверь

Количество дверей

2

Габариты дверей

800х2000 (Шир*Высота)

Расположение

С 2х сторон

Структура окон

Овальные окна, дополненные теплоизоляционной резиной

Крыша

стальные оцинкованные ластины

Структура

Прямая

Наличие стальной конструкции

Есть

Конструкция потолка с потолочными фильтрами

Каркас из D8 стали

Материал панели крыши

Минеральная вата

Потолочные фильтры

SP-600G

Осветительная система

Верхний свет

18 плафона, в каждом по четыре лампы, всего 72 лампы с мощ-стью по 36Вт

Каркас крепления светильников

Стальной

Нижний свет

22 плафона, в каждом по четыре лампы, всего 88 лампы с мощностью по 36Вт

Выпрямитель

1 действие для 2х ламп

Совокупная мощность освещения

5.760 Вт

Группы притока и вытяжки в конструкции

Положение генераторов

С обеих сторон

Конструкция фильтров генераторной группы

Квадратная конструкция, материал сталь

Обшивка групп вытяжных и приточных фильтров

каркас группы вытяжки произведен из EPS панелей, а

каркас группы притока - из EPS панелей

Регулирование потоков воздуха

Пневматическая заслонка

Колич-во генераторных приточных групп притока

две группы

Кол-тво генераторных групп вытяжки

две группы

Вектор воздушного потока притока

Направление потока вытяжки

Тип вентилятора притока

Центробежный вентилятор усиленного 2-ого действия

Тип вытяжного вентилятора

Центробежный вентилятор усиленного  2-ого действия

Серия YDW 4.5M

Модель TAE-560-H

Мощ. 2х7,5кВт

Мощ. 1х11кВт

Производительность: 42000 м³/ч

Производительность 36000 м3/ч

Давление 810Па.

Давление сост. 426 Па. Ременной привод

Управление воздушным притоком

Управление вытяжным воздухопотоком

Снабжен ручной заслонкой

Подогрев воздуха

Способ подогрева

С использованием газовой горелки

Количество горелок

две горелки

Модель горелки

Структура теплообменника

Антивзрывчатое отверстие и Мультицикл

325.0кВт/час

Дымоход

Прямой

Питание

Эл-питание двигателя

3х380 вольт 50 Гц

Электропитание освещения

1х220 Вольт, 50Гц

Общая мощность 57,8кВт
