Размеры:
Внутренние размеры малярной камеры12000х6000х6000 мм
Внешние размеры12144х7896х6600 мм
Поток воздухаНисходящий сверху
ВытяжкаЧерез канал в стене

Основание:
Количество каналов2 канала
Размер канала760х10350 мм
Количество решеток2 ряда (18 шт.)
Материал решетокОцинкованная сталь.
30х4 мм - пластины
10 мм - скрученные пруты
Макс. нагрузка500-800 кг/м3

Кабина:
СтруктураРовная
Наличие стальной конструкцииДа
Стенные панели Утепленные "сэндвич - панели" толщиной 70 мм, состоящие из двух металл. листов. Материал утеплителя RW - минеральная вата.
Толщина листов0,426 мм
Плотность заполнения160 г/м3

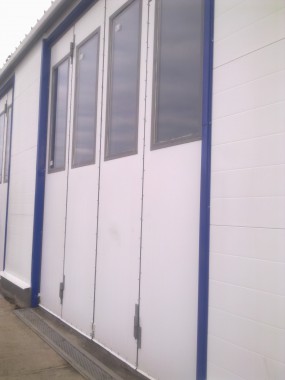

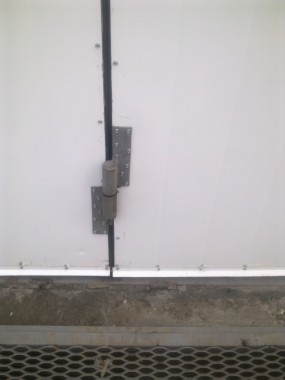

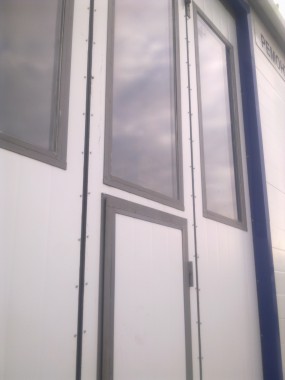

Выездные ворота покрасочной камеры:
Кол-во дверей окрасочной камеры1 ворота
Размеры дверей5000х5500 (ШхВ)
Количество створок5 створок
Структура смотрового окнаГерметизировано резиновым уплотнителем

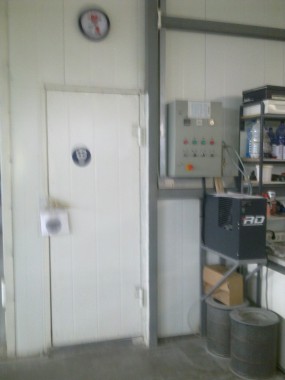

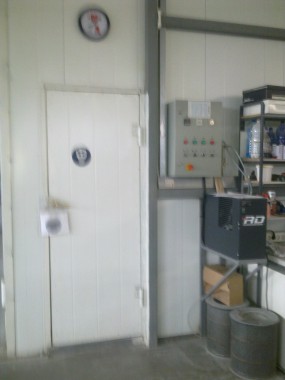

Сервисная дверь окрасочно-сушильной камеры:
Кол-во1 дверь
Размеры800х2000 мм
РасположениеСправа
Структура смотрового окнаГерметизировано резиновым уплотнителем

Крыша малярной камеры: (оцинкованные стальные пластины):
Структура крышиПрямая
Наличие стальной констуркцииДа
Конструкция потолка с креплением потолочных фильтровКаркас из стали D8
Внешний вид
Окрашенный
Материал панелей крышиRW - панель
Потолочные фильтрыSP-600G

Освещение:
Верхний свет16 плафонов по 4 лампы = 64 лампы по 36Вт (лампы Philips)
Нижний свет18 плафонов по 4 лампы = 72 лампы по 36Вт (лампы Philips)
Направление светаВертикальное
Выпрямитель1 действие для 2 ламп
Каркас крепления светильниковСтальной каркас
Общая мощность освещения4896 Вт
Материал светильниковЗакаленное стекло. Толщина - 5 мм.

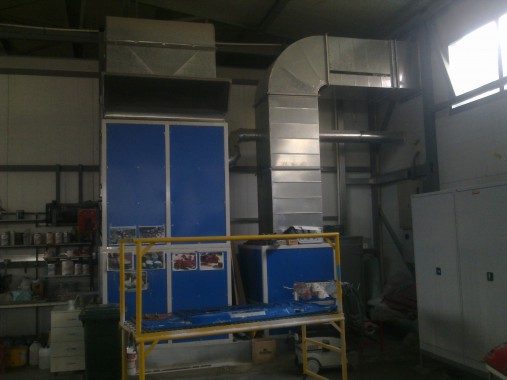

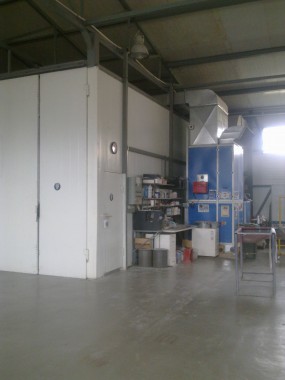

Группы притока и вытяжки:
Положение генераторовСправа
Конструкция генераторной группыКвадратная стальная конструкция
Обшивка групп притока и вытяжкиКаркас группы вытяжки выполнен из RW-панелей. Каркас группы притока выполнен из RW-панелей каркас.
Регулировка потоков воздухаПневматическая
Количество генераторных групп притока2 группы
Количество генераторных групп вытяжки2 группы
Направление потока воздуха притокаЧерез главный воздуховод
Направление потока воздуха вытяжкиЧерез главный задний воздуховод
Модель вентилятора притокаЦентробежный вентилятор двойного действия
YDW 4.5S
2х5,5 кВт
Производительность: 62000 м3
Модель вытяжного вентилятораЦентробежный вентилятор двойного действия
TAE-630-H
7,5 кВт
Производительность 42000 м3
Управление притоком воздуха
Управление вытяжным потоком воздухаОборудован ручной заслонкой
Воздуховод для забора
Воздуховод для выброса4 прямых канала
800х800х1000 мм
1-коленный канал 90о
1-коленный канал 30о

Подогрев воздуха:
Способ отопленияДизельная горелка
Топливный генератор2 шт.
ГорелкаRG5S; одноступенчатая
Тепловая мощность260000 кКал/ч
ТеплообменникМноготактовый: антивзрывные отверстия
Топливный генератор325 кВт/ч
Выхлопная труба4
Материал выхлопной трубыОцинкованная сталь

Фильтрация:
Фильтр притокаОсновной фильтр карманной формы
потолочный фильтр
Фильтр вытяжкиСтекловолоконный фильтр
угольный фильтр

Система контроля:
Способ управленияРеле
Запуск генератора притокаДа
Запуск генератора вытяжкиДа
Панель управленияОкрашивание, выключатель освещения, выключатель питания, аварийная остановка, таймер и контроллер температуры в кабине, индикатор и контроллеры режимов работ

Питание:
Питание двигателя3х380 вольт, 50 Гц
Питание освещения220 вольт, 50 Гц
Общая мощность44 кВт
