Окрасочно-сушильная камера SPK-T 9.4.3, г. Южносахалинск

ОПИСАНИЕ ПРОЕКТА

Камера предназначена для нанесения ЛКП и сушки изделий. Тупиковое исполнение. Размещение в неотапливаемом цехе.

Камеры внутренние: 5 000 х 4 000 х 3 000 мм. Наружные размеры камеры: 9 550 х 5 800 х 3 990 мм.

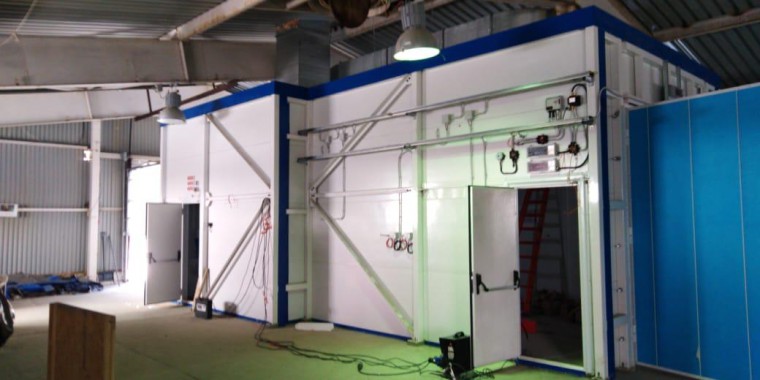

Кабина представлена металлокаркасом, который обшивается сэндвич-панелями 150 мм. Наполнитель в панелях – вата минеральная на основе базальтового волокна.

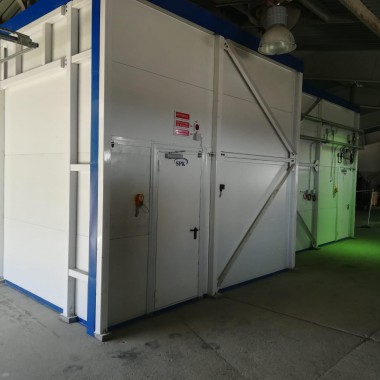

Для персонала предусматриваются 2 сервисные двери размером 800 х 2 000 мм.

Предусмотрена принудительная приточно-вытяжная вентиляция с подогревом.

Для освещения в камере устанавливаются люминесцентные светильники, создающие уровень освещенности не менее 800 Люкс.

Генераторы размещены с торца отделения окраски. Направление притока воздуха – сверху вниз. Вытяжка производится через вытяжные решетки, которые расположены в торцевой стене.

Кратность воздухообмена в кабине – 300 крат в час, объем составляет 18 000 куб. м в час.

Нагрев при помощи электрического теплообменника, который имеет мощность 117,6 кВт.
